2015 Peugeot 308 Manuale del proprietario (in Italian)

279
308_it_Chap08_verifications_ed01-2015
Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, PEUGEOT ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17

litri : permette un'autonomia di guida di
circa 20

000

km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2


400

km.
Ad ogni tagliando di manutenzione programmata
del veicolo presso la rete PEUGEOT o presso un
riparatore qualificato, verrà effettuato il riempimento
del serbatoio dell'additivo AdBlue
® per permettere il
corretto funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20 000 km,
si raccomanda di recarsi presso la rete
PEUGEOT o un riparatore qualificato per far
effettuare il rabbocco necessario. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione
Euro 6

: il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
PEUGEOT o presso un riparatore
qualificato : dopo 1

100

km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
8
Verifiche

280
308_it_Chap08_verifications_ed01-2015
Indicatori d'autonomia
All'inserimento del contatto, un indicatore
permette di conoscere quanti chilometri si
possono percorrere con il veicolo prima del
bloccaggio automatico dell'avviamento del
motore, non appena il livello del serbatoio
dell'AdBlue
® inizia a diminuire o dopo
rilevazione di un malfunzionamento del sistema
antinquinamento SCR.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. Autonomia superiore a 2 400 km
La pressione di questo tasto permette la visualizzazione
temporanea dell'autonomia durante la guida.
F Poi selezionare "Diagnosi".
Oltre i 5

000 km, il valore non è precisato.
All'inserimento del contatto, sul quadro
strumenti non appare nessuna informazione
sull'autonomia.
L'autonomia di guida appare temporaneamente.
Se il veicolo ne è equipaggiato, è possibile accedere a
quest'informazione attraverso il display touch screen.
F Selezionare il menu "Assistenza
alla guida".
Verifiche

281
308_it_Chap08_verifications_ed01-2015
Autonomia compresa tra 600 e 2 400 km
A ll'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1
500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300
km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi". Autonomia compresa tra 0
e 600 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es :
"Aggiungere additivo antinquinamento:
Avviamento vietato tra 600 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue®.
È anche possibile effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Panne per mancanza di additivo AdBlue
®
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato per procedere al rabbocco
necessario. Se si effettua da soli questo
rabbocco, è tassativo aggiungere una
quantità minima di 3,8
litri di AdBlue
®
nel serbatoio.
Attenersi alla rubrica "Rabbocchi".
8
Verifiche

282
308_it_Chap08_verifications_ed01-2015

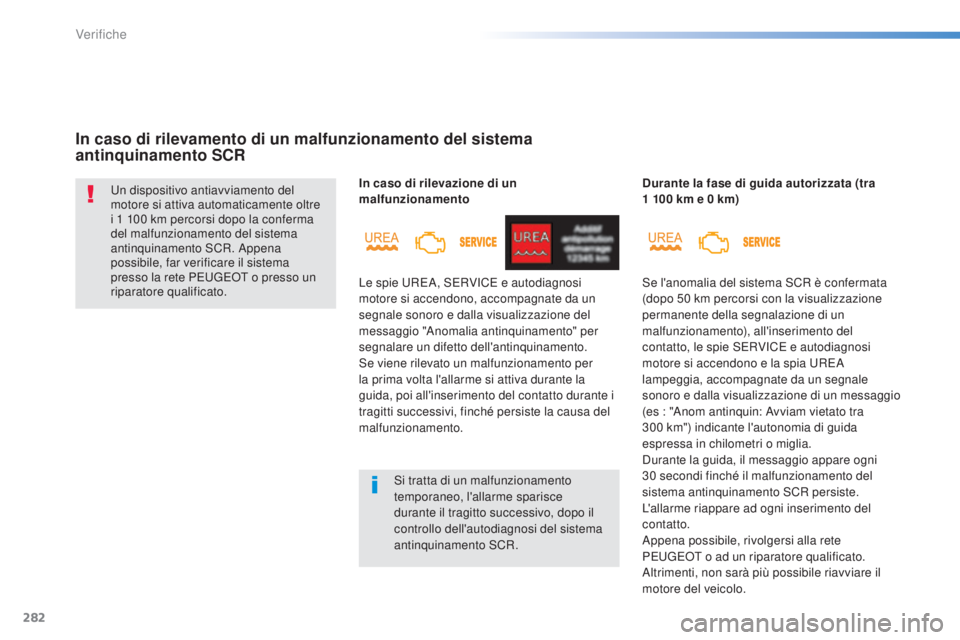

In caso di rilevamento di un malfunzionamento del sistema
antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1 100 km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena
possibile, far verificare il sistema
presso la rete PEUGEOT o presso un
riparatore qualificato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
In caso di rilevazione di un
malfunzionamento
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento" per
segnalare un difetto dell'antinquinamento.
Se viene rilevato un malfunzionamento per
la prima volta l'allarme si attiva durante la
guida, poi all'inserimento del contatto durante i
tragitti successivi, finché persiste la causa del
malfunzionamento.
Durante la fase di guida autorizzata (tra
1
100 km e 0 km)
Se l'anomalia del sistema SCR è confermata
(dopo 50
km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), all'inserimento del
contatto, le spie SERVICE e autodiagnosi
motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Anom antinquin: Avviam vietato tra
300
km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo.
Verifiche

283
308_it_Chap08_verifications_ed01-2015

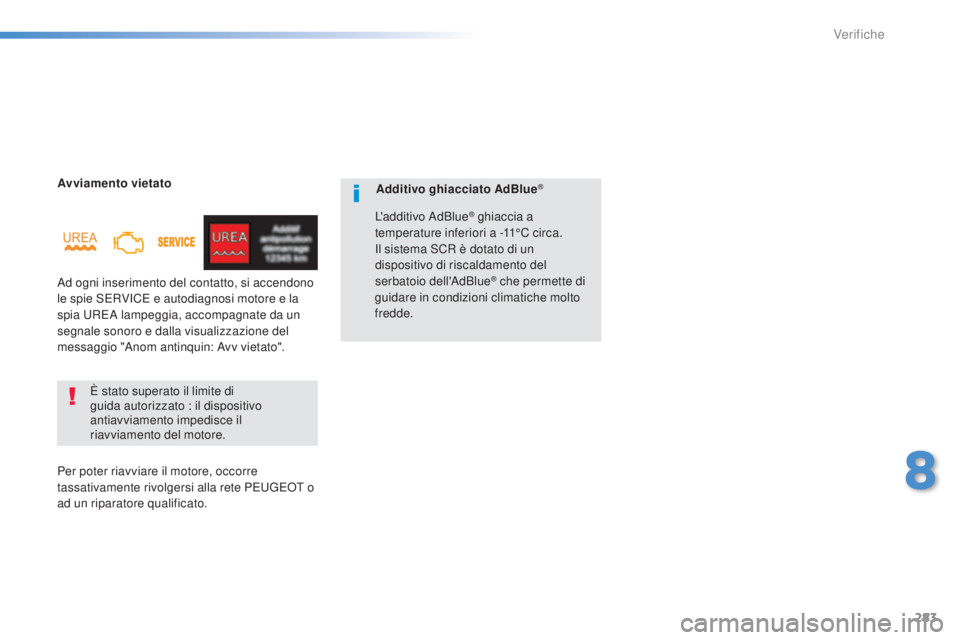

Avviamento vietato
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato".È stato superato il limite di
guida autorizzato : il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato. Additivo ghiacciato AdBlue®
L'additivo AdBlue® ghiaccia a
temperature inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
8
Verifiche

284
308_it_Chap08_verifications_ed01-2015
Rabbocchi di additivo AdBlue®
Il riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete PEUGEOT o presso un
riparatore qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.Precauzioni d'utilizzo
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente : perderebbe le sue qualità di
purezza. Utilizzare solamemente additivo AdBlue
®
conforme alla norma ISO 22241.
Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89 litri (1/2 gallone) presso
la rete PEUGEOT o presso un riparatore
qualificato. Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
L'additivo AdBlue
® è una soluzione a base d'urea.
Questo liquido non è infiammabile, è incolore e
inodore (conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno
15 minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca : non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Verifiche

285
308_it_Chap08_verifications_ed01-2015
Raccomandazioni per la conservazione
Non tenere flaconi di AdBlue® a bordo
del veicolo.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Procedura
Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale
più caldo per alcune ore per permettere il
rabbocco.
F

I

nterrompere il contatto ed estrarre la
chiave, o se il veicolo ne è equipaggiato,
premere il pulsante START/STOP per
spegnere il motore. F
Pe

r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare la
ruota di scorta e/o il contenitore portaoggetti.
F

R

uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
F

R

uotare il tappo blu di un 6° di giro in
senso antiorario.
F

T

irare il tappo verso l'alto.
8
Verifiche

286
308_it_Chap08_verifications_ed01-2015
Non gettare i flaconi di additivo AdBlue®
con i rifiuti domestici. Deporli in un
contenitore apposito o riconsegnarli ad
un punto vendita.
Importante
: se il serbatoio
dell'AdBlue
® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8
litri (ossia due flaconi da
1,8 9


litr i). F

D
opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o assciugare con uno straccio
umido.
Se l'additivo si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
F
R
iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F R iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S
econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R
iposizionare il tappeto del bagagliaio e
richiudere il portellone. Importante : in caso di rabbocco dopo
una panne per mancanza di additivo
,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
vietato", attendere tassativamente circa
5 minuti prima di reinserire il contatto,
senza aprire la por ta del guidatore,
nè sbloccare le por te del veicolo,
nè inserire la chiave nel contattore,
né tantomeno inserire la chiave del
sistema "Aper tura e Avviamento
senza chiave" nell'abitacolo.
Inserire il contatto, poi, dopo
10 secondi, avviare il motore.
F

M

unirsi di un flacone di AdBlue
®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Verifiche
