2015 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

31
2008_hr_Chap01_controle-de-marche_ed01-2015
Pokazivač razine motornog
ulja*
Nedostatak ulja
Podatak se prikazuje bljeskanjem "OIL" ili
posebnom poruku na ploči s instrumentima.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Neispravnost mjerača razine ulja
Podatak se prikazuje bljeskanjem " OIL _ _" ili
posebnom porukom na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Mjerna šipka
U točki "Provjere" prikazano je mjesto mjerne
šipke i otvora za ulijevanje ulja, ovisno o motoru
vašeg vozila.
2
oznake razine na šipki:
Taj sustav obavještava vozača o dovoljnoj ili
nedovoljnoj razini motornog ulja.
Nakon uključivanja kontakta, prikazuje se
servisni brojač, a zatim na nekoliko sekunda
podatak o razini motornog ulja.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30

minuta.
-
A
= maxi; ulje nikada ne
smije biti iznad te oznake,
-

B
= mini; kroz otvor za
ulijevanje ulja dolijte potrebnu
količinu ulja koje odgovara
vašem motoru.
Ispravna razina ulja
* Ovisno o izvedbi.
1
Provjera rada

32

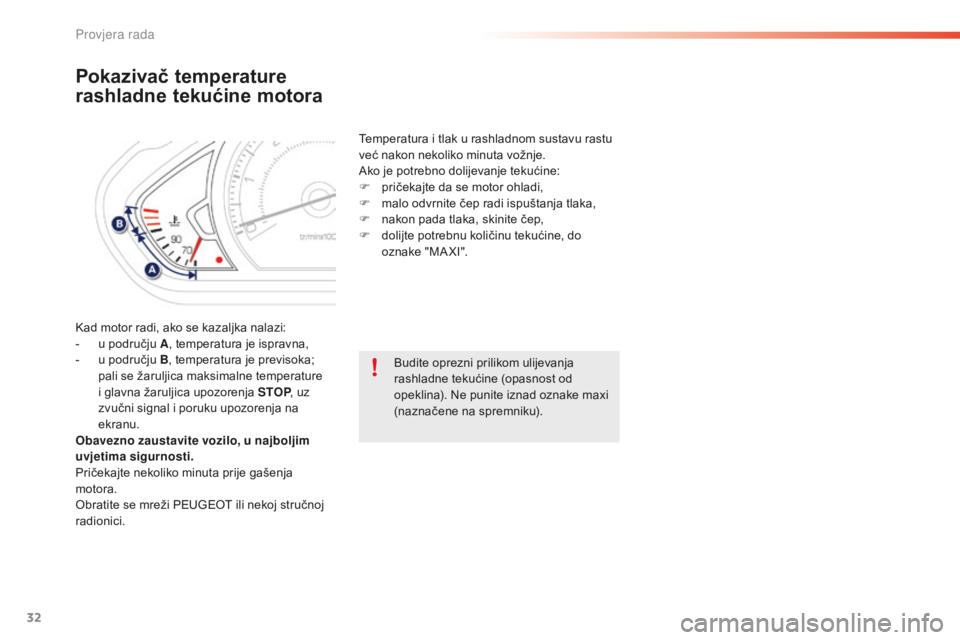

Pokazivač temperature
rashladne tekućine motora
Kad motor radi, ako se kazaljka nalazi:
- u p odručju A , temperatura je ispravna,
-

u p
odručju B, temperatura je previsoka;
pali se žaruljica maksimalne temperature
i glavna žaruljica upozorenja STOP , uz
zvučni signal i poruku upozorenja na
ekranu.
Obavezno zaustavite vozilo, u najboljim
uvjetima sigurnosti.
Pričekajte nekoliko minuta prije gašenja
motora.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici. Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Ako je potrebno dolijevanje tekućine:
F

p
ričekajte da se motor ohladi,
F
m
alo odvrnite čep radi ispuštanja tlaka,
F
n
akon pada tlaka, skinite čep,
F
d
olijte potrebnu količinu tekućine, do
oznake "MA XI".
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake maxi
(naznačene na spremniku).
Provjera rada

33
2008_hr_Chap01_controle-de-marche_ed01-2015

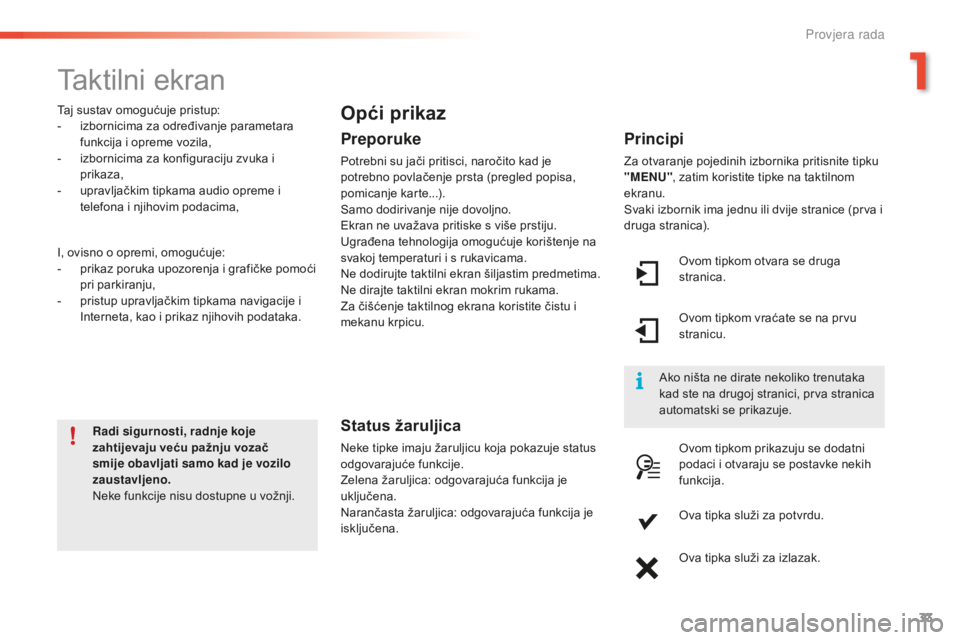

Taktilni ekran
Radi sigurnosti, radnje koje
zahtijevaju veću pažnju vozač
smije obavljati samo kad je vozilo
zaustavljeno.
Neke funkcije nisu dostupne u vožnji.
Taj sustav omogućuje pristup:
-

i

zbornicima za određivanje parametara
funkcija i opreme vozila,
-

i

zbornicima za konfiguraciju zvuka i
prikaza,
-

u

pravljačkim tipkama audio opreme i
telefona i njihovim podacima,
I, ovisno o opremi, omogućuje:
-

p

rikaz poruka upozorenja i grafičke pomoći
pri parkiranju,
-

p

ristup upravljačkim tipkama navigacije i
Interneta, kao i prikaz njihovih podataka.
Opći prikaz
Preporuke
Potrebni su jači pritisci, naročito kad je
potrebno povlačenje prsta (pregled popisa,
pomicanje kar te...).
Samo dodirivanje nije dovoljno.
Ekran ne uvažava pritiske s više prstiju.
Ugrađena tehnologija omogućuje korištenje na
svakoj temperaturi i s rukavicama.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dirajte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana koristite čistu i
mekanu krpicu.
Status žaruljica
Neke tipke imaju žaruljicu koja pokazuje status
odgovarajuće funkcije.
Zelena žaruljica: odgovarajuća funkcija je
uključena.
Narančasta žaruljica: odgovarajuća funkcija je
isključena.
Principi
Za otvaranje pojedinih izbornika pritisnite tipku
"MENU" , zatim koristite tipke na taktilnom
ekranu.
Svaki izbornik ima jednu ili dvije stranice (prva i
druga stranica).
Ovom tipkom otvara se druga
stranica.
Ako ništa ne dirate nekoliko trenutaka
kad ste na drugoj stranici, prva stranica
automatski se prikazuje. Ovom tipkom vraćate se na prvu
stranicu.
Ovom tipkom prikazuju se dodatni
podaci i otvaraju se postavke nekih
funkcija.
Ova tipka služi za potvrdu.
Ova tipka služi za izlazak.
1
Provjera rada

34

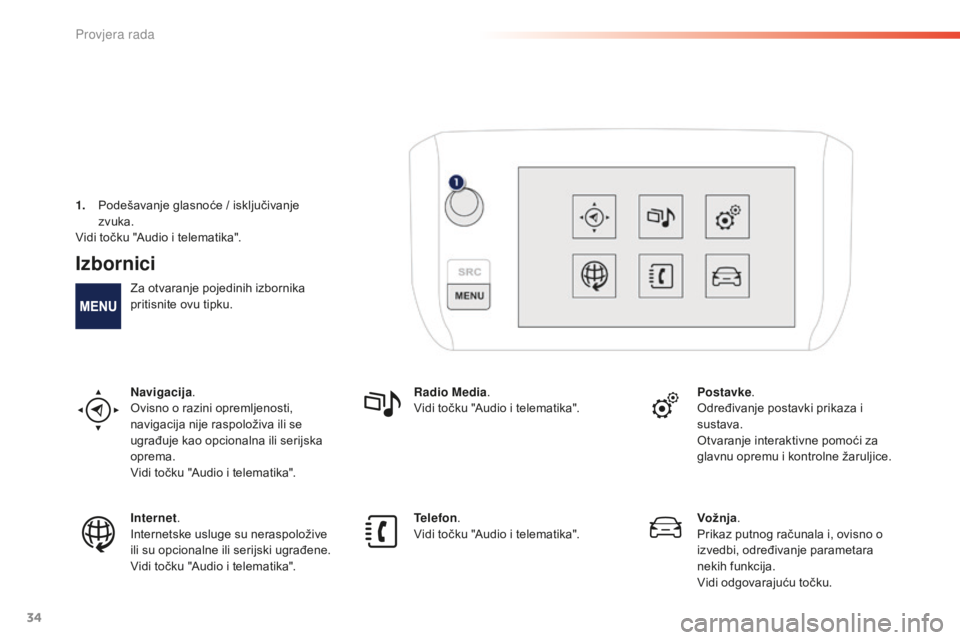

Izbornici
Za otvaranje pojedinih izbornika
pritisnite ovu tipku.
Navigacija.
Ovisno o razini opremljenosti,
navigacija nije raspoloživa ili se
ugrađuje kao opcionalna ili serijska
oprema.
Vidi točku "Audio i telematika". Radio Media
.
Vidi točku "Audio i telematika". Postavke
.
Određivanje postavki prikaza i
sustava.
Otvaranje interaktivne pomoći za
glavnu opremu i kontrolne žaruljice.
Internet.
Internetske usluge su neraspoložive
ili su opcionalne ili serijski ugrađene.
Vidi točku "Audio i telematika". Telefon
.
Vidi točku "Audio i telematika". Vožnja
.
Prikaz putnog računala i, ovisno o
izvedbi, određivanje parametara
nekih funkcija.
Vidi odgovarajuću točku.
1.
P

odešavanje glasnoće / isključivanje
zvuka.
Vidi točku "Audio i telematika".
Provjera rada

35
2008_hr_Chap01_controle-de-marche_ed01-2015

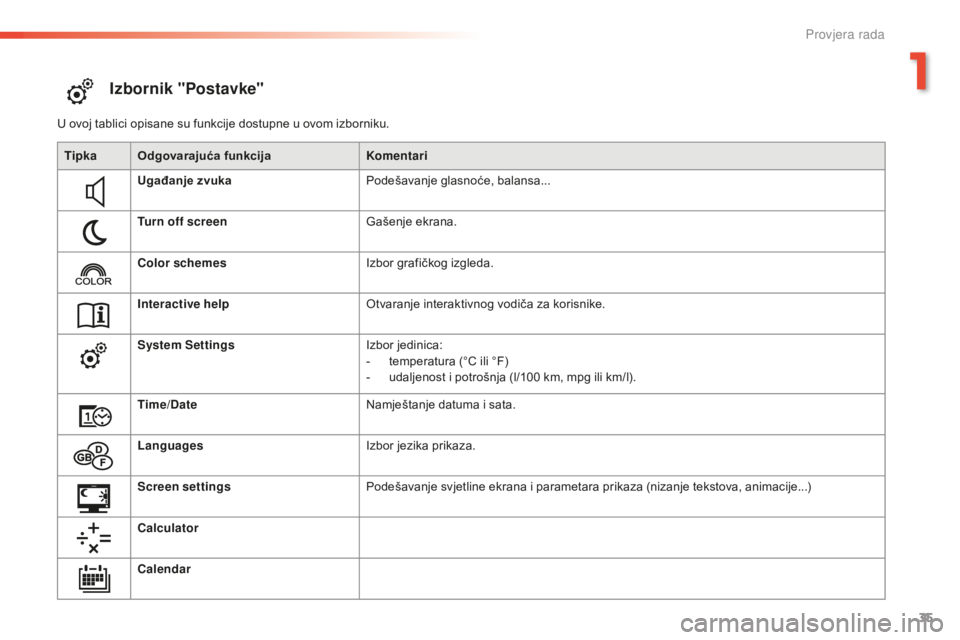

Izbornik "Postavke"
U ovoj tablici opisane su funkcije dostupne u ovom izborniku.Tipka Odgovarajuća funkcija Komentari
Ugađanje zvuka Podešavanje glasnoće, balansa...
Turn off screen Gašenje ekrana.
Color schemes Izbor grafičkog izgleda.
Interactive help Otvaranje interaktivnog vodiča za korisnike.
System Settings Izbor jedinica:
-

t
emperatura (°C ili °F)
-

u
daljenost i potrošnja (l/100 km, mpg ili km/l).
Time/Date Namještanje datuma i sata.
Languages Izbor jezika prikaza.
Screen settings Podešavanje svjetline ekrana i parametara prikaza (nizanje tekstova, animacije...)
Calculator
Calendar
1
Provjera rada

36
Izbornik "Vožnja"
U ovoj tablici opisane su funkcije dostupne u ovom izborniku.Tipka Odgovarajuća funkcija Komentari
Postavke vozila Funkcije čiji parametri se mogu mijenjati razvrstane su u ove skupine:
-

"
Pomoć u vožnji "
●

"
Automatski rad brisača stražnjeg stakla u vožnji natrag" (rad brisača stražnjeg stakla
u vožnji natrag; vidi točku " Vidljivost")
-

"
Rasvjeta "
●

"
Privremeno paljenje svjetala" (automatsko privremeno paljenje svjetala; vidi točku
"Vidljivost"),
●

"
Dnevna LED svjetla" (vidi točku " Vidljivost"),
●

"
Prigušena rasvjeta" (prigušena rasvjeta; vidi točku " Vidljivost").
Za prikaz željenih funkcija označite skupine na dnu ekrana.
Podešavanje brzina Memoriranje brzina koje će se koristiti za limitator brzine ili tempomat.
Inicijalizacija preniskog tlaka Reinicijalizacija sustava otkrivanja preniskog tlaka u gumama.
Provjera rada

37
2008_hr_Chap01_controle-de-marche_ed01-2015
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).

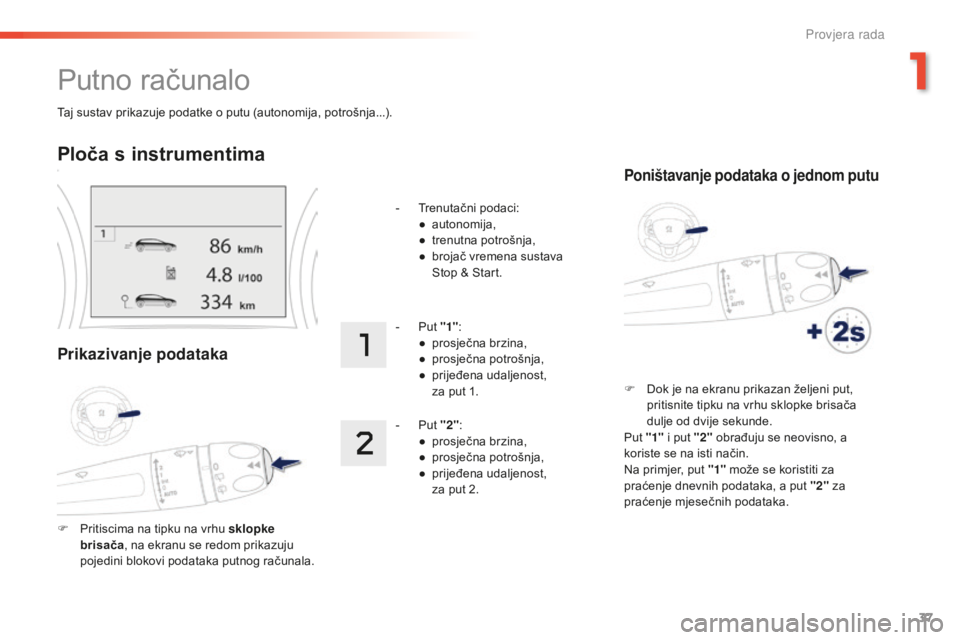

Putno računalo
Ploča s instrumentima
Prikazivanje podataka
F Pritiscima na tipku na vrhu sklopke brisača , na ekranu se redom prikazuju
pojedini blokovi podataka putnog računala. -

T
renutačni podaci:
●
a
utonomija,
●
t
renutna potrošnja,
●
b
rojač vremena sustava
Stop & Start.
-
P
ut "1"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 1.
-
P
ut "2"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 2.
Poništavanje podataka o jednom putu
F Dok je na ekranu prikazan željeni put,
pritisnite tipku na vrhu sklopke brisača
dulje od dvije sekunde.
Put "1" i put "2" obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
1
Provjera rada

38
Taktilni ekran
- Blok trenutačnih podataka:● a utonomija,
●
t

renutna potrošnja,
●

b
rojač vremena sustava
Stop & Start.
-

B
lok podataka za put "1" :
●
pr

ijeđena udaljenost,
●
pro

sječna potrošnja,
●

p
rosječna brzina,
z

a put 1.
-

B
lok podataka za put "2" :
●
pr

ijeđena udaljenost,
●
pro

sječna potrošnja,
●

p
rosječna brzina,
z

a put 2.
F

Z

a otvaranje pojedinih izbornika
pritisnite tipku MENU. F

D
ok je na ekranu prikazan željeni
put, pritisnite tipku za vraćanje
na nulu.
Put "1" i put "2" obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
F

Z

a prikaz pojedinih blokova
podataka označite izbornik
" Vožnja ".
F

P

rstom izaberite željeni blok podataka.
Prikazivanje podataka Poništavanje podataka o jednom
putu
Provjera rada
