2015 PEUGEOT 2008 Manuale duso (in Italian)

191
2008_it_Chap09_info-pratiques_ed01-2015

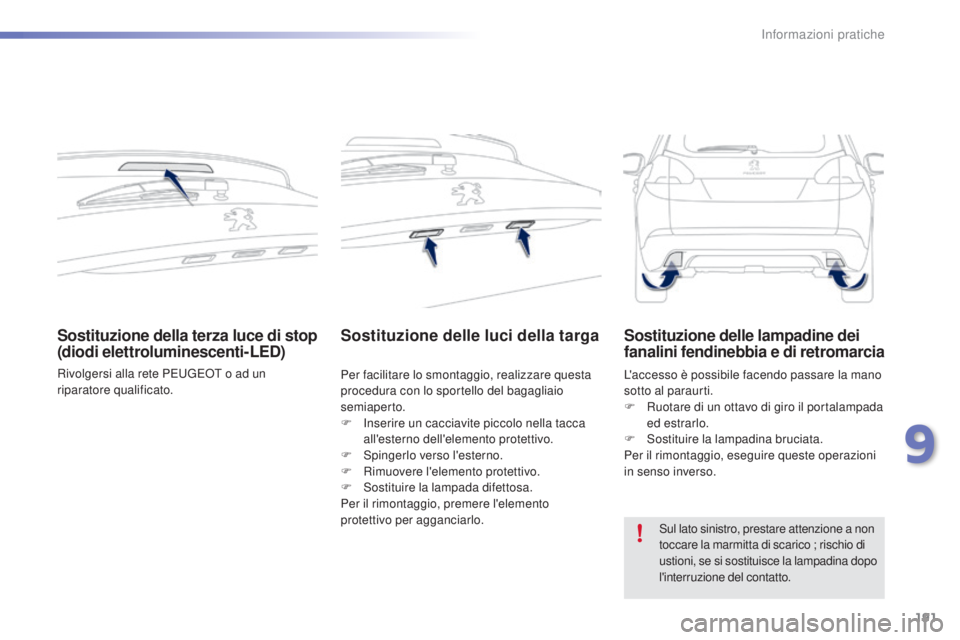

Sostituzione della terza luce di stop
(diodi elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Sostituzione delle luci della targa
Per facilitare lo smontaggio, realizzare questa
procedura con lo sportello del bagagliaio
semiaperto.
F
I
nserire un cacciavite piccolo nella tacca
all'esterno dell'elemento protettivo.
F

S
pingerlo verso l'esterno.
F

R
imuovere l'elemento protettivo.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. L'accesso è possibile facendo passare la mano
sotto al paraurti.
F

R
uotare di un ottavo di giro il portalampada
ed estrarlo.
F

S
ostituire la lampadina bruciata.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fanalini fendinebbia e di retromarcia
Sul lato sinistro, prestare attenzione a non
toccare la marmitta di scarico ; rischio di
ustioni, se si sostituisce la lampadina dopo
l'interruzione del contatto.
9
Informazioni pratiche

192
2008_it_Chap09_info-pratiques_ed01-2015

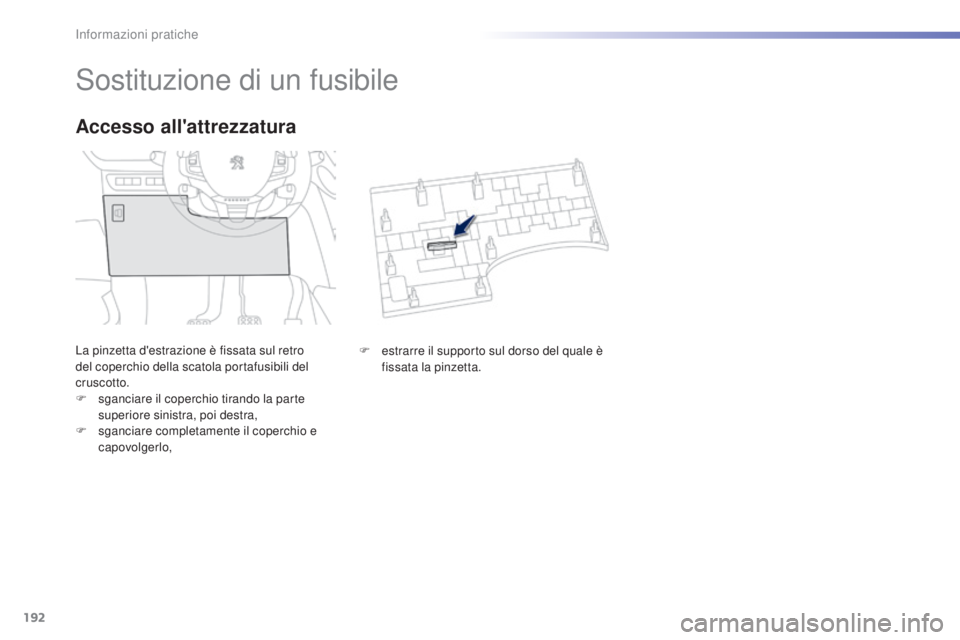

Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
F
s
ganciare il coperchio tirando la parte
superiore sinistra, poi destra,
F

s
ganciare completamente il coperchio e
capovolgerlo,
Accesso all'attrezzatura
F estrarre il supporto sul dorso del quale è fissata la pinzetta.
Informazioni pratiche

193
2008_it_Chap09_info-pratiques_ed01-2015
Per intervenire su un fusibile, è obbligatorio :
F u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore) ;
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.

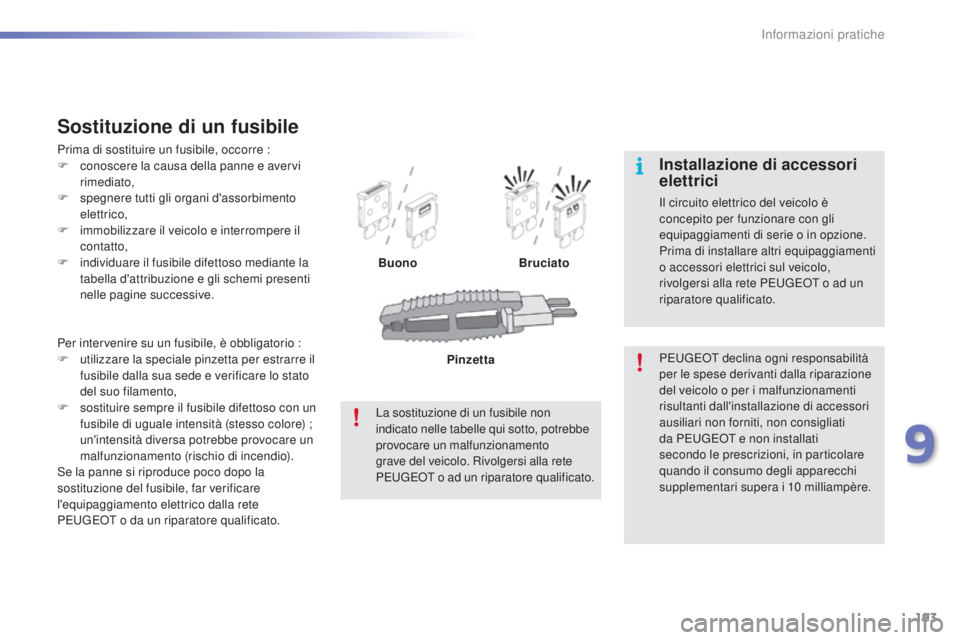

Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre :
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive. Buono
Bruciato
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10


milliampère.Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. Pinzetta
9
Informazioni pratiche

194
2008_it_Chap09_info-pratiques_ed01-2015
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso all'attrezzatura". Fusibile N°
Intensità Funzioni
F2 5 A
Retrovisori esterni, fari, presa diagnosi.
F9 5 A
Allarme.
F10 5 A
Calcolatore telematico autonomo, calcolatore elettronico di gestione rimorchio.
F11
5 ARetrovisore interno fotocromatico, riscaldamento supplementare.
F13 5
AAmplificatore Hi-Fi, assistenza al parcheggio.
F16 15


APresa 12


V anteriore.
F17 15


AAutoradio, autoradio (post-equipaggiamento).
F18 20
ASchermo tattile (Touch screen).
Tabelle dei fusibili
Informazioni pratiche

195
2008_it_Chap09_info-pratiques_ed01-2015

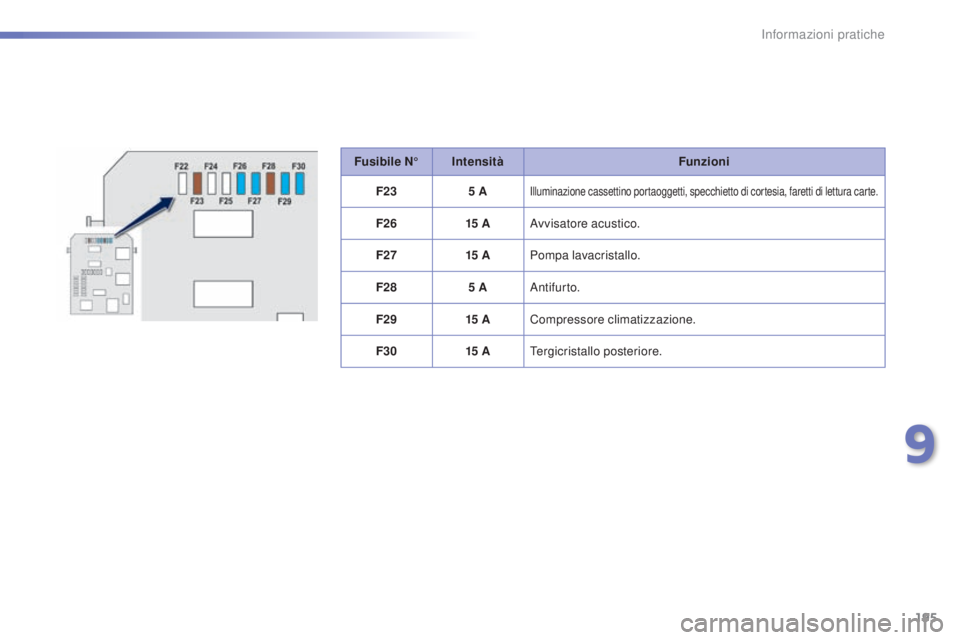

Fusibile N°Intensità Funzioni
F23 5
A
Illuminazione cassettino portaoggetti, specchietto di cortesia, faretti di lettura carte.
F2615 AAvvisatore acustico.
F27 15


APompa lavacristallo.
F28 5
AAntifur to.
F29 15


ACompressore climatizzazione.
F30 15


ATergicristallo posteriore.
9
Informazioni pratiche

196
2008_it_Chap09_info-pratiques_ed01-2015

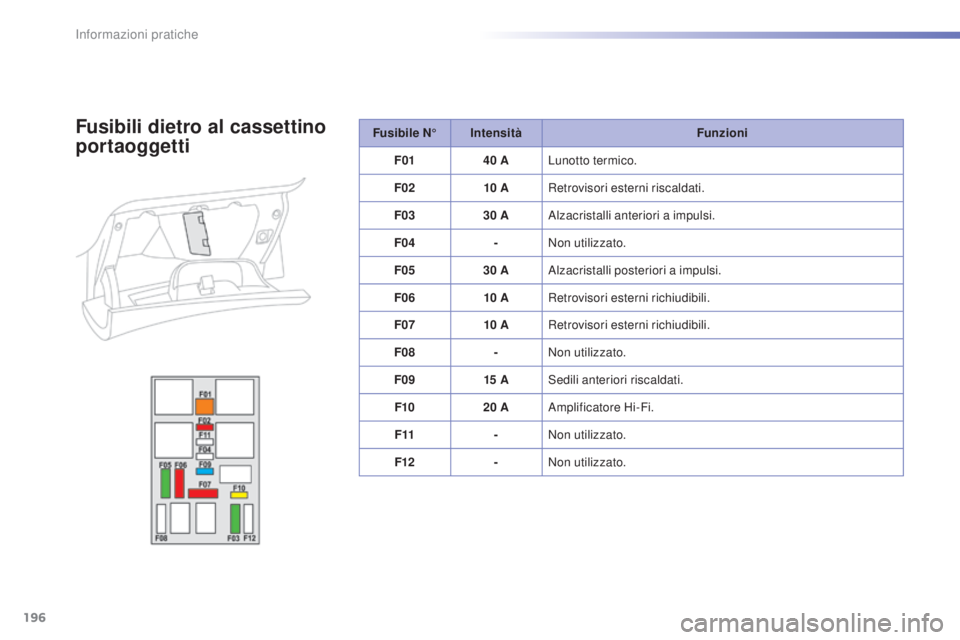

Fusibile N°Intensità Funzioni
F01 40
ALunotto termico.
F02 10


ARetrovisori esterni riscaldati.
F03 30
AAlzacristalli anteriori a impulsi.
F04 -Non utilizzato.
F05 30
AAlzacristalli posteriori a impulsi.
F06 10


ARetrovisori esterni richiudibili.
F07 10


ARetrovisori esterni richiudibili.
F08 -Non utilizzato.
F09 15


ASedili anteriori riscaldati.
F10 20
AAmplificatore Hi-Fi.
F11 -Non utilizzato.
F12 -Non utilizzato.Fusibili dietro al cassettino
portaoggetti
Informazioni pratiche

197
2008_it_Chap09_info-pratiques_ed01-2015
Fusibile N°Intensità Funzioni
F16 15


AFari fendinebbia anteriori.
F18 10


AFaro abbagliante destro.
F19 10


AFaro abbagliante sinistro.
F25 30
ARelais lavafaro (post-equipaggiamento).
F29 40
AMotore del tergicristallo anteriore.
F30 80
ACandele di pre-riscaldamento (Diesel).
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
9
Informazioni pratiche

198
2008_it_Chap09_info-pratiques_ed01-2015

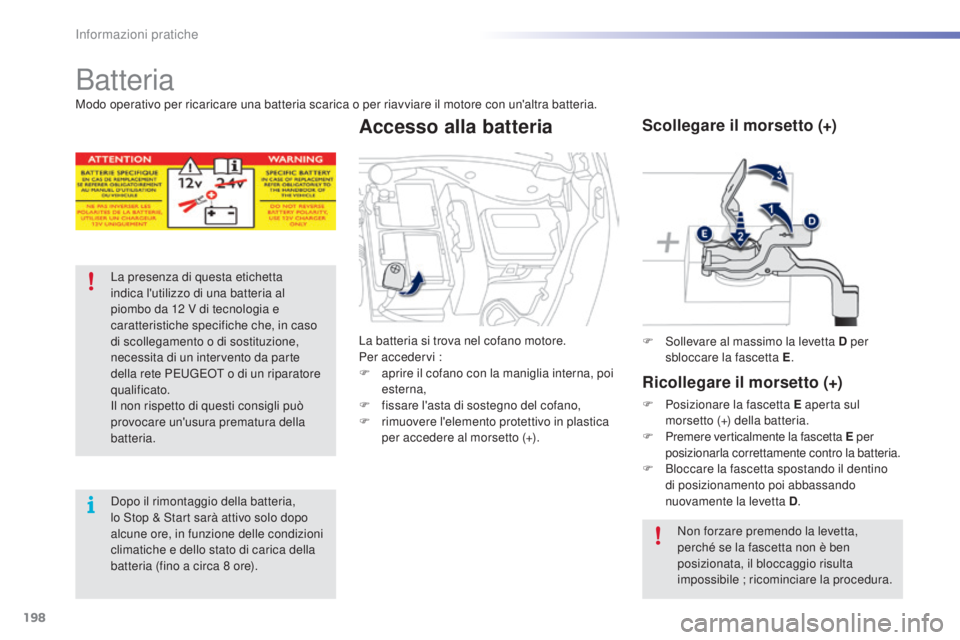

Batteria
La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12 V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8
ore). F

S
ollevare al massimo la levetta D per
sbloccare la fascetta E .
Scollegare il morsetto (+)
Ricollegare il morsetto (+)
F Posizionare la fascetta E aperta sul
morsetto (+) della batteria.
F
P

remere verticalmente la fascetta E per
posizionarla correttamente contro la batteria.
F

B
loccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D .
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
La batteria si trova nel cofano motore.
Per accedervi :
F

a

prire il cofano con la maniglia interna, poi
esterna,
F
f
issare l'asta di sostegno del cofano,
F

r

imuovere l'elemento protettivo in plastica
per accedere al morsetto (+).
Accesso alla batteria
Informazioni pratiche
