2015 PEUGEOT 2008 Manuale duso (in Italian)

15
2008_it_Chap01_controle-de-marche_ed01-2015
Quadro strumenti a matrice di punti
Quadranti e displayTasti di comando
1. Indicatore di temperatura del liquido di
raffreddamento.
2.
C

ontagiri (x 1000 giri/min o rpm),
graduazione secondo la motorizzazione
(benzina o Diesel).
3.
Imp

ostazioni del regolatore o limitatore di
velocità.
4.
In

dicatore di cambio marcia per cambio
manuale o posizione della leva di selezione
delle marce per cambio pilotato o
automatico.
5.
I

ndicatore di velocità digitale (km/h o mph). A. R
eostato d'illuminazione generale.
B. I lluminazione d'ambiente del quadro
strumenti.
C.
P

romemoria dell'informazione
manutenzione.
A

zzeramento della funzione selezionata
(indicatore di manutenzione o
contachilometri parziale).
6. I
ndicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia).
Q

ueste funzioni appaiono in successione
all'inserimento del contatto.
7.
C

ontachilometri parziale (km o miglia).
8.
I

ndicatore di velocità analogico (km/h o mph).
9.
I

ndicatore di livello carburante.
1
Spie di funzionamento

16

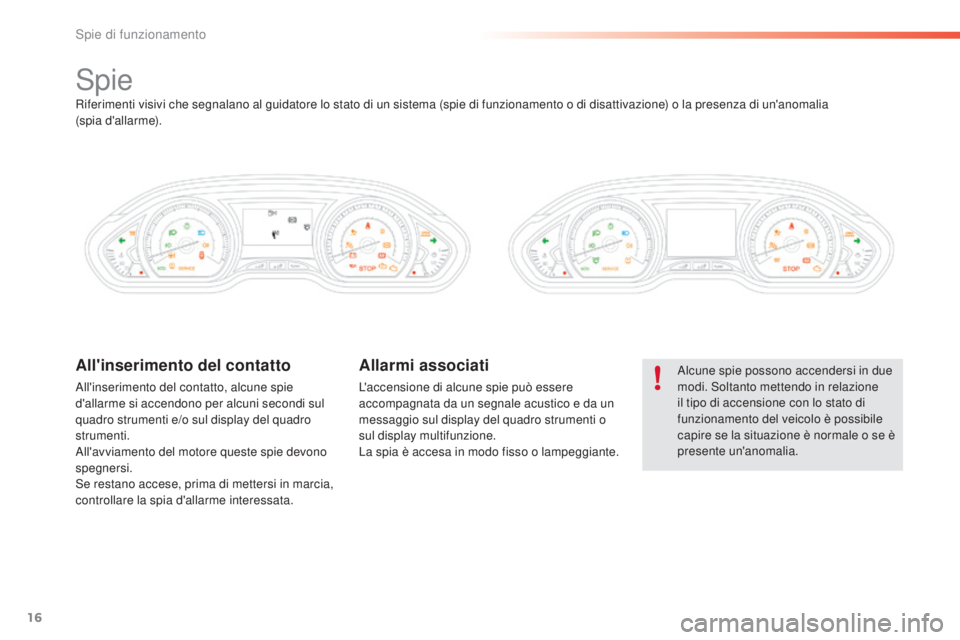

Spie
Alcune spie possono accendersi in due
modi. Soltanto mettendo in relazione
il tipo di accensione con lo stato di
funzionamento del veicolo è possibile
capire se la situazione è normale o se è
presente un'anomalia.All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti e/o sul display del quadro
strumenti.
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
controllare la spia d'allarme interessata.
Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale acustico e da un
messaggio sul display del quadro strumenti o
sul display multifunzione.
La spia è accesa in modo fisso o lampeggiante.
Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzionamento o di disattivazione) o la presenza di un'anomalia
(spia d'allarme).
Spie di funzionamento

17
2008_it_Chap01_controle-de-marche_ed01-2015

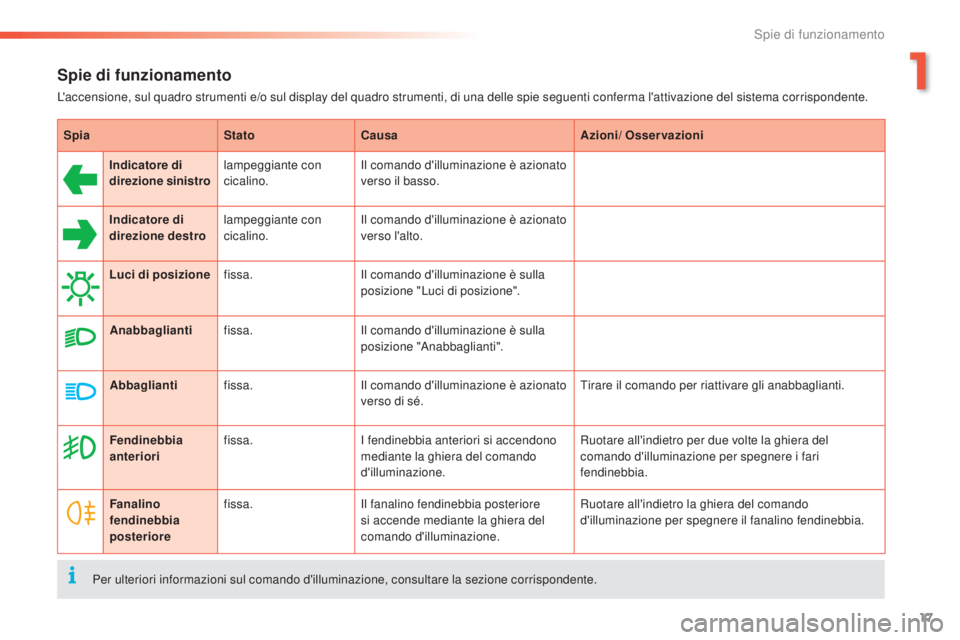

Spie di funzionamento
L'accensione, sul quadro strumenti e/o sul display del quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente.Spia StatoCausa Azioni/ Osservazioni
Indicatore di
direzione sinistro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Luci di posizione fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Fendinebbia
anteriori fissa.
I fendinebbia anteriori si accendono
mediante la ghiera del comando
d'illuminazione. Ruotare all'indietro per due volte la ghiera del
comando d'illuminazione per spegnere i fari
fendinebbia.
Fanalino
fendinebbia
posteriore fissa.
Il fanalino fendinebbia posteriore
si accende mediante la ghiera del
comando d'illuminazione. Ruotare all'indietro la ghiera del comando
d'illuminazione per spegnere il fanalino fendinebbia.
Per ulteriori informazioni sul comando d'illuminazione, consultare la sezione corrispondente.
1
Spie di funzionamento

18

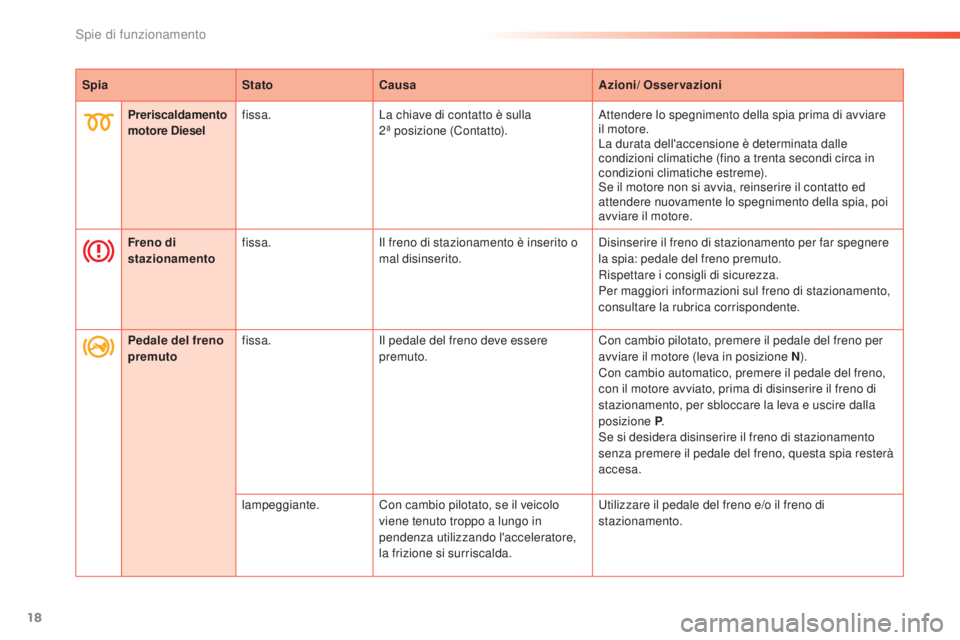

SpiaStatoCausa Azioni/ Osservazioni
Preriscaldamento
motore Diesel fissa.
La chiave di contatto è sulla
2ª posizione (Contatto). Attendere lo spegnimento della spia prima di avviare
il motore.
La durata dell'accensione è determinata dalle
condizioni climatiche (fino a trenta secondi circa in
condizioni climatiche estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia, poi
avviare il motore.
Freno di
stazionamento fissa.
Il freno di stazionamento è inserito o
mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di stazionamento,
consultare la rubrica corrispondente.
Pedale del freno
premuto fissa.
Il pedale del freno deve essere
premuto. Con cambio pilotato, premere il pedale del freno per
avviare il motore (leva in posizione N
).
Con cambio automatico, premere il pedale del freno,
con il motore avviato, prima di disinserire il freno di
stazionamento, per sbloccare la leva e uscire dalla
posizione P .
Se si desidera disinserire il freno di stazionamento
senza premere il pedale del freno, questa spia resterà
accesa.
lampeggiante. Con cambio pilotato, se il veicolo
viene tenuto troppo a lungo in
pendenza utilizzando l'acceleratore,
la frizione si surriscalda. Utilizzare il pedale del freno e/o il freno di
stazionamento.
Spie di funzionamento

19
2008_it_Chap01_controle-de-marche_ed01-2015

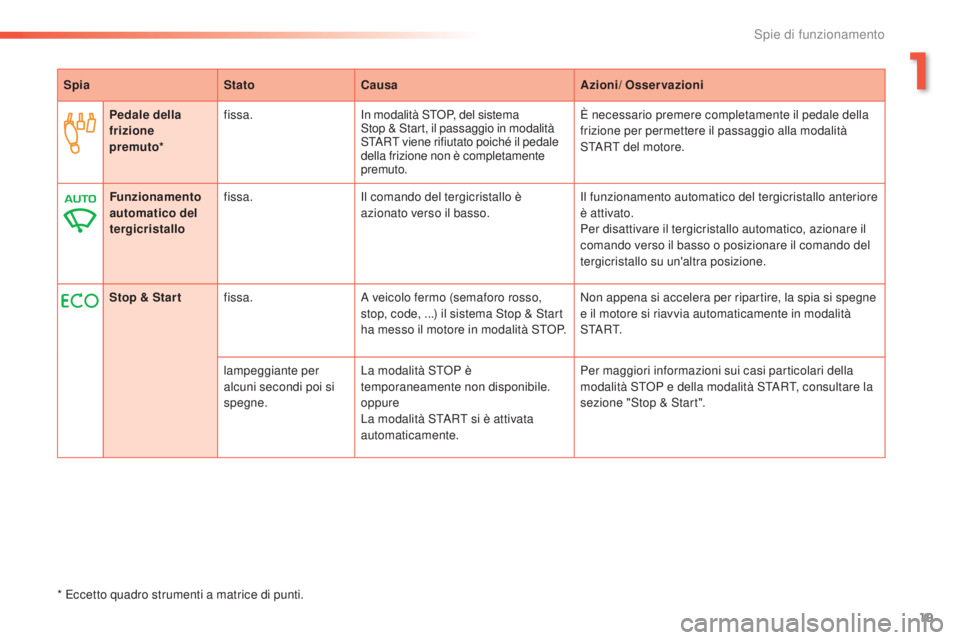

SpiaStatoCausa Azioni/ Osservazioni
Pedale della
frizione
premuto* fissa.
In modalità STOP, del sistema
Stop & Start, il passaggio in modalità
START viene rifiutato poiché il pedale
della frizione non è completamente
premuto. È necessario premere completamente il pedale della
frizione per permettere il passaggio alla modalità
START del motore.
Stop & Star t fissa. A veicolo fermo (semaforo rosso,
stop, code, ...) il sistema Stop & Start
ha messo il motore in modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per maggiori informazioni sui casi particolari della
modalità STOP e della modalità START, consultare la
sezione "Stop & Start".
Funzionamento
automatico del
tergicristallo
fissa.
Il comando del tergicristallo è
azionato verso il basso. Il funzionamento automatico del tergicristallo anteriore
è attivato.
Per disattivare il tergicristallo automatico, azionare il
comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
* Eccetto quadro strumenti a matrice di punti.
1
Spie di funzionamento

20

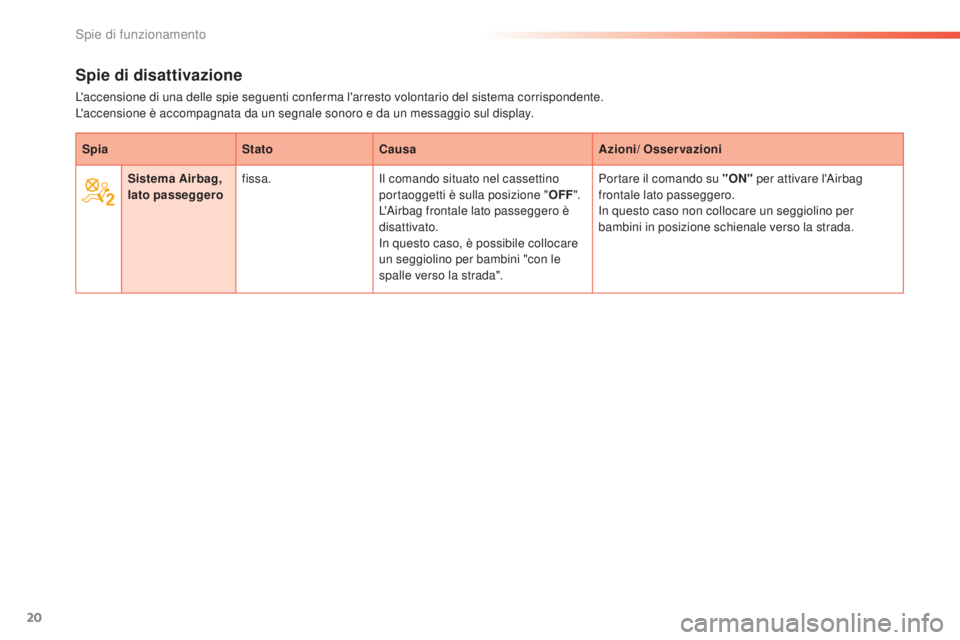

Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L'accensione è accompagnata da un segnale sonoro e da un messaggio sul display.Spia StatoCausa Azioni/ Osservazioni
Sistema Airba g,
lato passeggero fissa.
Il comando situato nel cassettino
portaoggetti è sulla posizione " OFF".
L'Airbag frontale lato passeggero è
disattivato.
In questo caso, è possibile collocare
un seggiolino per bambini "con le
spalle verso la strada". Portare il comando su "ON"
per attivare l'Airbag
frontale lato passeggero.
In questo caso non collocare un seggiolino per
bambini in posizione schienale verso la strada.
Spie di funzionamento

21
2008_it_Chap01_controle-de-marche_ed01-2015
Spie d'allarme
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.
Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere seguita da un'azione indicata nel messaggio che appare sul display.
In presenza di problemi rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.Spia StatoCausa Azioni/ Osservazioni
STOP fissa, abbinata ad
un'altra spia. Appaiono delle anomalie più gravi.
È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e contattare la
rete PEUGEOT o un riparatore qualificato.
Service fissa, abbinata ad
un'altra spia. Appaiono delle anomalie più gravi.
Consultare la rubrica relativa alla spia e rivolgersi
tassativamente alla rete PEUGEOT o ad un riparatore
qualificato.
fissa, abbinata
ad un messaggio
(se display presente). Appaiono delle anomalie che non
sono abbinate ad una specifica spia.
Identificare l'anomalia consultando il messaggio
che appare sul display (se presente) e consultare la
rubrica corrispondente :
-

l
'allerta livello olio motore,
-

i
l rischio di saturazione del filtro antiparticolato
(Diesel).
-

i
l livello dell'additivo del gasolio (Diesel con filtro
antiparticolato).
Rivolgersi tassativamente alla rete PEUGEOT o ad un
riparatore qualificato.
1
Spie di funzionamento

22

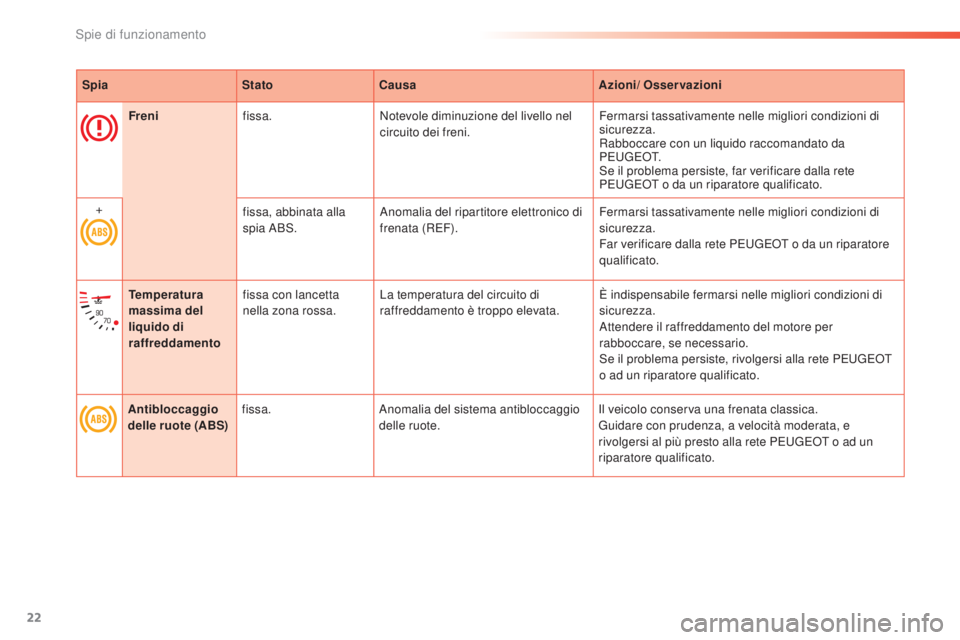

SpiaStatoCausa Azioni/ Osservazioni
Freni fissa. Notevole diminuzione del livello nel
circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da
P E U G E O T.
Se il problema persiste, far verificare dalla rete
PEUGEOT o da un riparatore qualificato.
+ fissa, abbinata alla
spia ABS.Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Temperatura
massima del
liquido di
raffreddamento fissa con lancetta
nella zona rossa.
La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Attendere il raffreddamento del motore per
rabboccare, se necessario.
Se il problema persiste, rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
Antibloccaggio
delle ruote (ABS) fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
Spie di funzionamento
