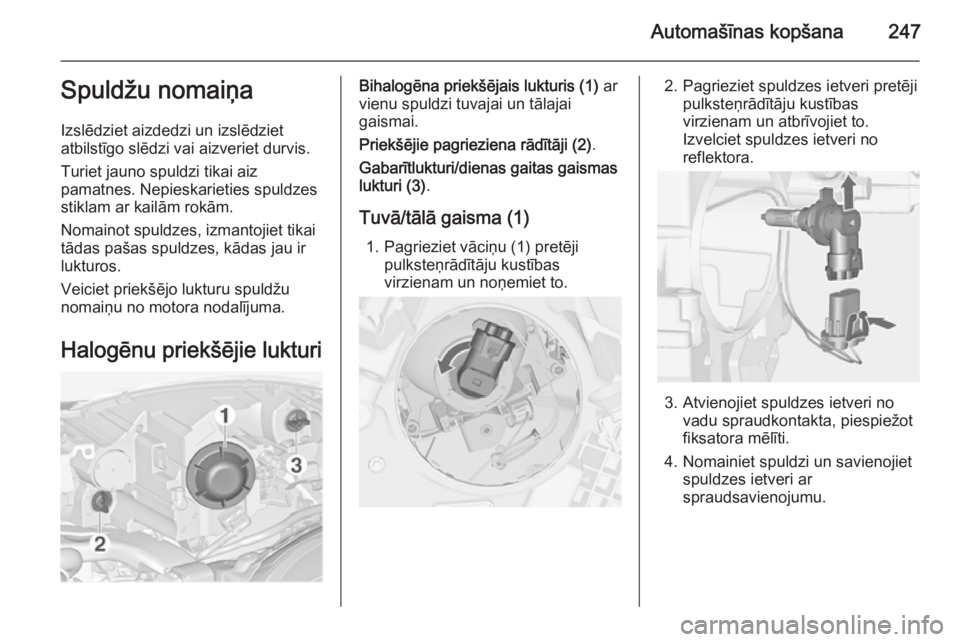

Automašīnas kopšana247Spuldžu nomaiņa
Izslēdziet aizdedzi un izslēdziet
atbilstīgo slēdzi vai aizveriet durvis.
Turiet jauno spuldzi tikai aiz
pamatnes. Nepieskarieties spuldzes
stiklam ar kailām rokām.
Nomainot spuldzes, izmantojiet tikai
tādas pašas spuldzes, kādas jau ir
lukturos.
Veiciet priekšējo lukturu spuldžu
nomaiņu no motora nodalījuma.
Halogēnu priekšējie lukturiBihalogēna priekšējais lukturis (1) ar
vienu spuldzi tuvajai un tālajai
gaismai.
Priekšējie pagrieziena rādītāji (2) .
Gabarītlukturi/dienas gaitas gaismas
lukturi (3) .
Tuvā/tālā gaisma (1) 1. Pagrieziet vāciņu (1) pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzes ietveri no vadu spraudkontakta, piespiežot
fiksatora mēlīti.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.

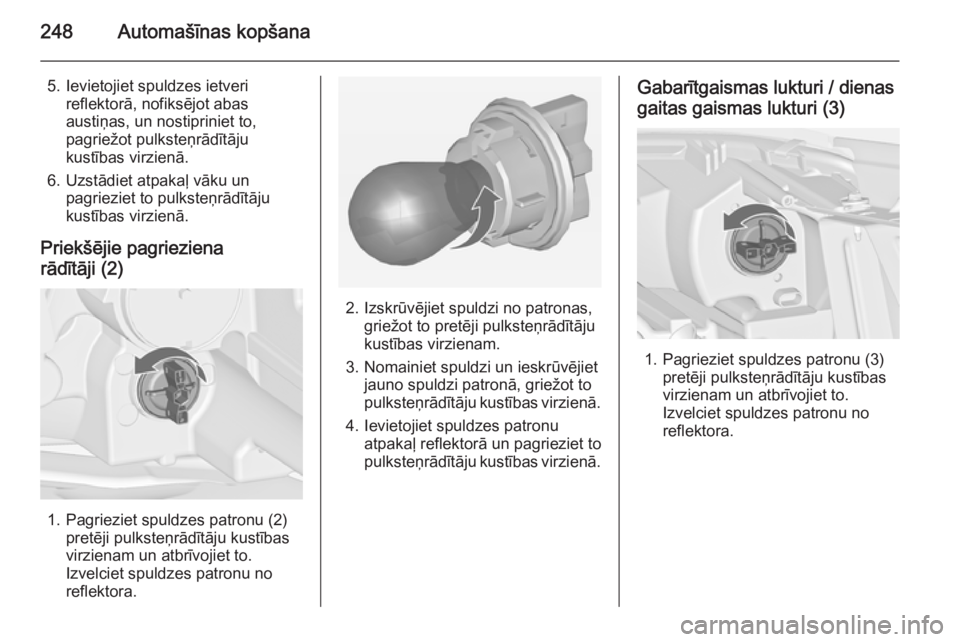

248Automašīnas kopšana
5. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena
rādītāji (2)
1. Pagrieziet spuldzes patronu (2) pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora.
2. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi (3)
1. Pagrieziet spuldzes patronu (3) pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora.

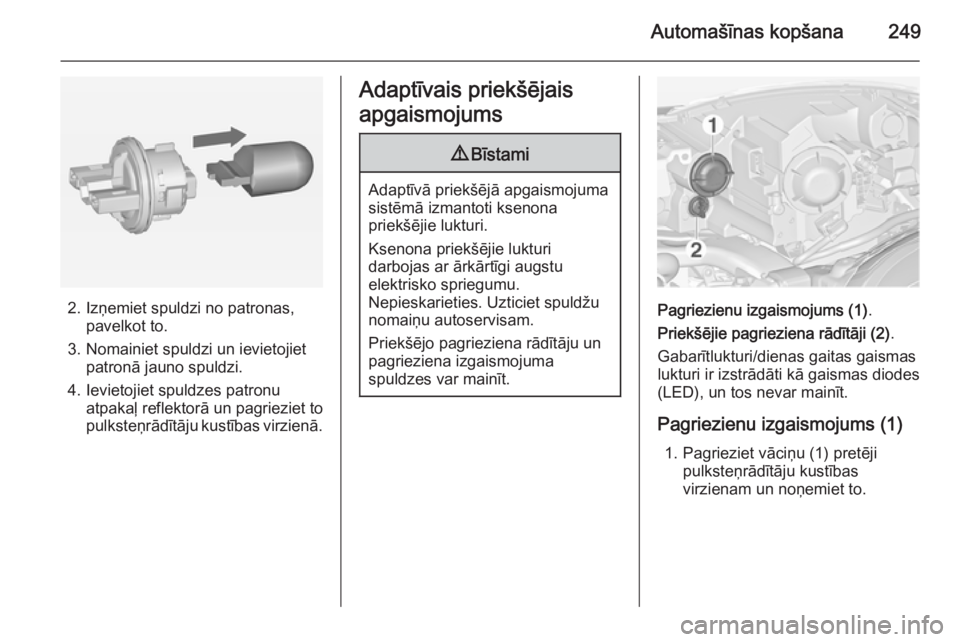

Automašīnas kopšana249
2. Izņemiet spuldzi no patronas,pavelkot to.
3. Nomainiet spuldzi un ievietojiet patronā jauno spuldzi.
4. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Adaptīvais priekšējais
apgaismojums9 Bīstami
Adaptīvā priekšējā apgaismojuma
sistēmā izmantoti ksenona
priekšējie lukturi.
Ksenona priekšējie lukturi
darbojas ar ārkārtīgi augstu
elektrisko spriegumu.
Nepieskarieties. Uzticiet spuldžu
nomaiņu autoservisam.
Priekšējo pagrieziena rādītāju un
pagrieziena izgaismojuma
spuldzes var mainīt.
Pagriezienu izgaismojums (1) .
Priekšējie pagrieziena rādītāji (2) .
Gabarītlukturi/dienas gaitas gaismas
lukturi ir izstrādāti kā gaismas diodes
(LED), un tos nevar mainīt.
Pagriezienu izgaismojums (1) 1. Pagrieziet vāciņu (1) pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.

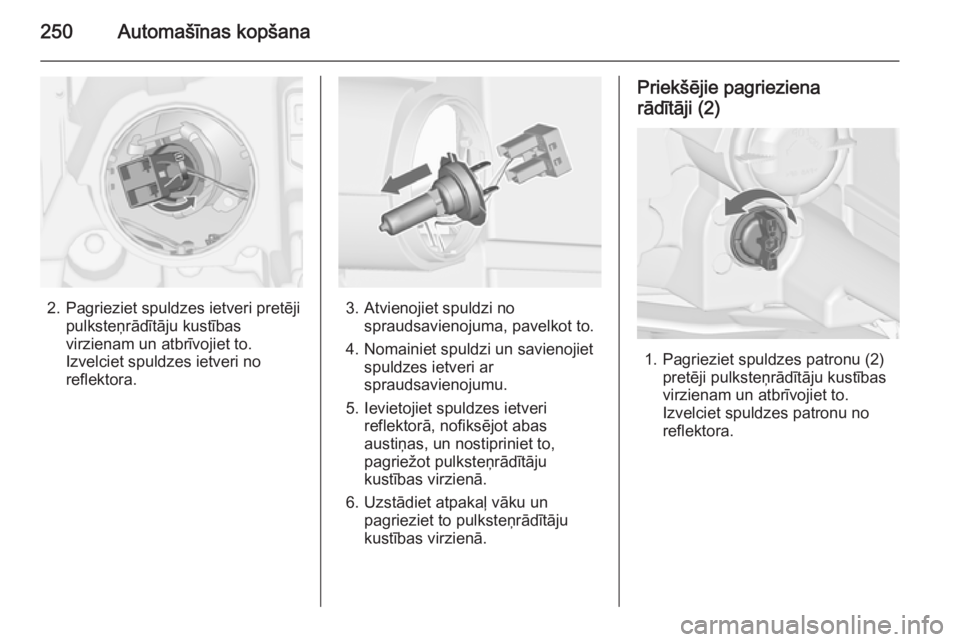

250Automašīnas kopšana
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.3. Atvienojiet spuldzi no spraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri ar
spraudsavienojumu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena
rādītāji (2)
1. Pagrieziet spuldzes patronu (2) pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora.

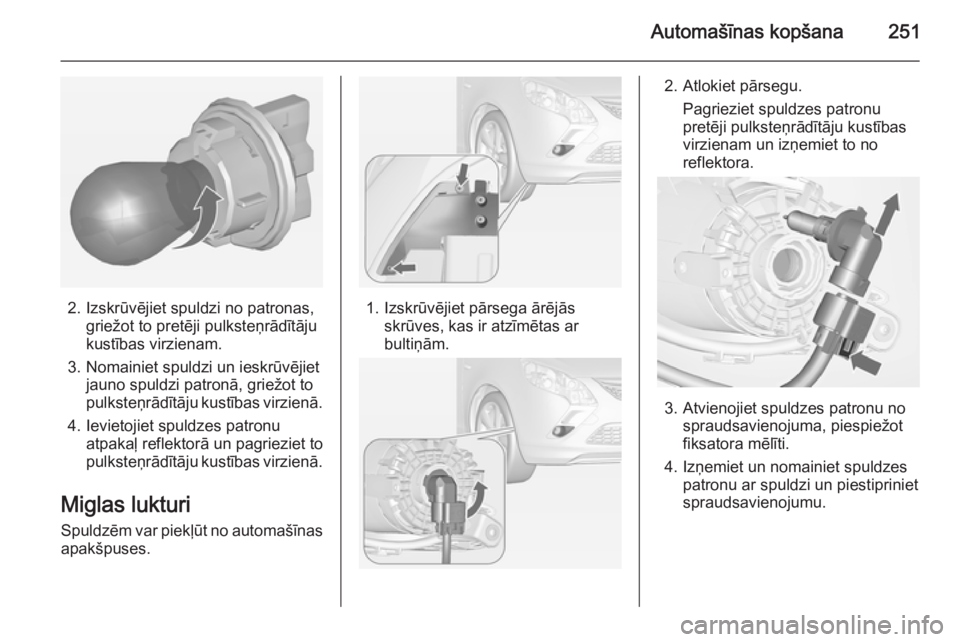

Automašīnas kopšana251
2. Izskrūvējiet spuldzi no patronas,griežot to pretēji pulksteņrādītāju
kustības virzienam.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.1. Izskrūvējiet pārsega ārējās skrūves, kas ir atzīmētas ar
bultiņām.
2. Atlokiet pārsegu.
Pagrieziet spuldzes patronu
pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
3. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.

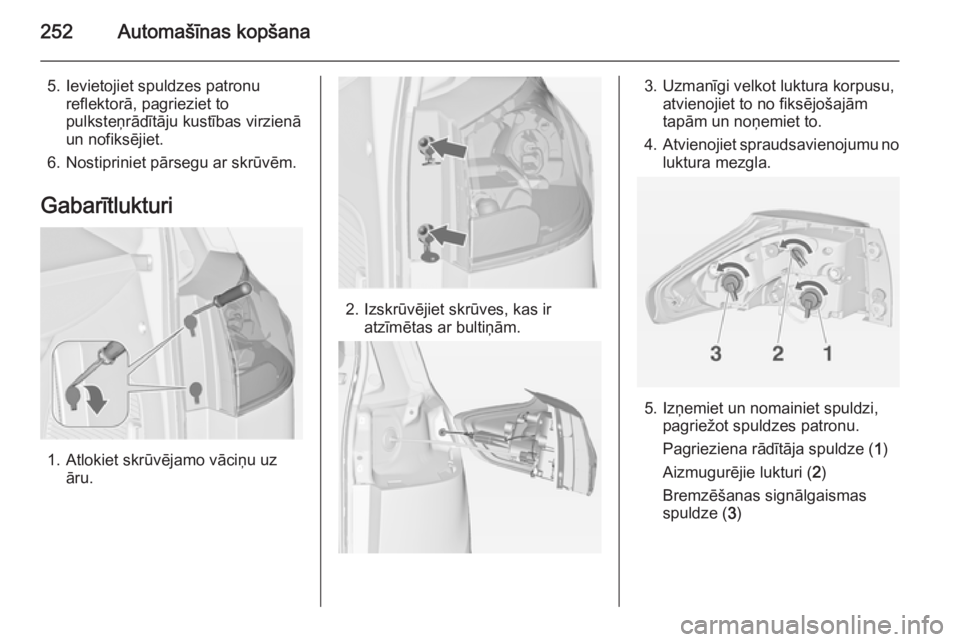

252Automašīnas kopšana
5. Ievietojiet spuldzes patronureflektorā, pagrieziet to
pulksteņrādītāju kustības virzienā
un nofiksējiet.
6. Nostipriniet pārsegu ar skrūvēm.
Gabarītlukturi
1. Atlokiet skrūvējamo vāciņu uz āru.
2. Izskrūvējiet skrūves, kas iratzīmētas ar bultiņām.
3. Uzmanīgi velkot luktura korpusu,atvienojiet to no fiksējošajām
tapām un noņemiet to.
4. Atvienojiet spraudsavienojumu no
luktura mezgla.
5. Izņemiet un nomainiet spuldzi, pagriežot spuldzes patronu.
Pagrieziena rādītāja spuldze ( 1)
Aizmugurējie lukturi ( 2)
Bremzēšanas signālgaismas
spuldze ( 3)

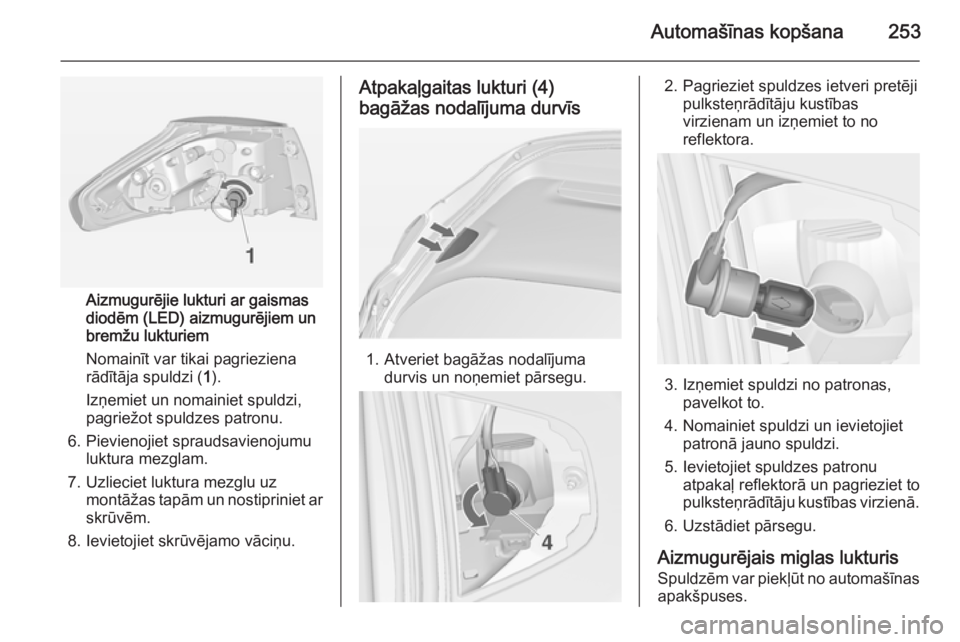

Automašīnas kopšana253
Aizmugurējie lukturi ar gaismas
diodēm (LED) aizmugurējiem un
bremžu lukturiem
Nomainīt var tikai pagrieziena rādītāja spuldzi ( 1).
Izņemiet un nomainiet spuldzi, pagriežot spuldzes patronu.
6. Pievienojiet spraudsavienojumu luktura mezglam.
7. Uzlieciet luktura mezglu uz montāžas tapām un nostipriniet ar
skrūvēm.
8. Ievietojiet skrūvējamo vāciņu.
Atpakaļgaitas lukturi (4) bagāžas nodalījuma durvīs
1. Atveriet bagāžas nodalījuma durvis un noņemiet pārsegu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
3. Izņemiet spuldzi no patronas, pavelkot to.
4. Nomainiet spuldzi un ievietojiet patronā jauno spuldzi.
5. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet pārsegu.
Aizmugurējais miglas lukturis Spuldzēm var piekļūt no automašīnas
apakšpuses.

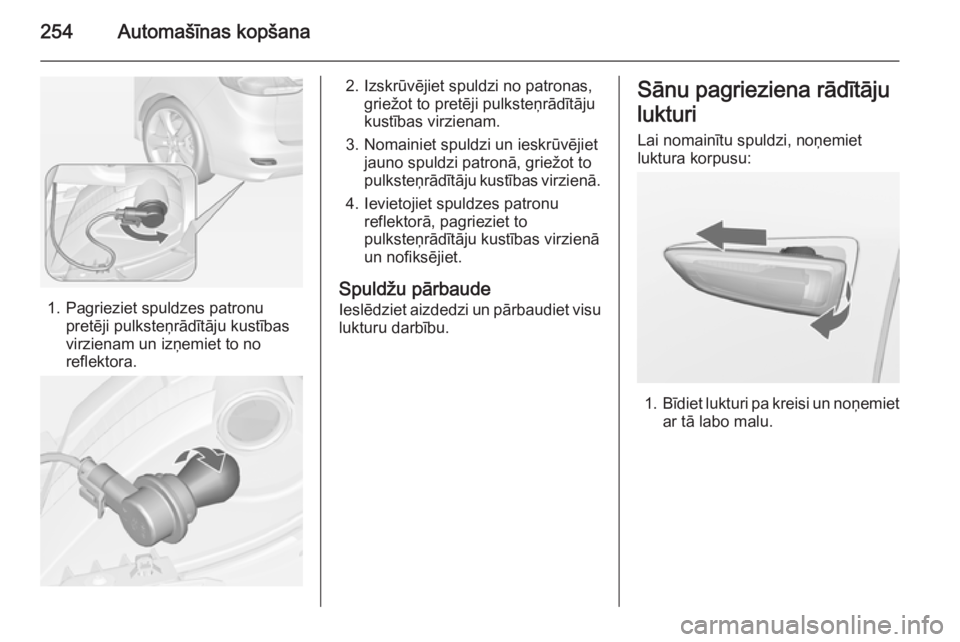

254Automašīnas kopšana
1. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
2. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu reflektorā, pagrieziet to
pulksteņrādītāju kustības virzienā
un nofiksējiet.
Spuldžu pārbaude Ieslēdziet aizdedzi un pārbaudiet visulukturu darbību.Sānu pagrieziena rādītāju
lukturi Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
