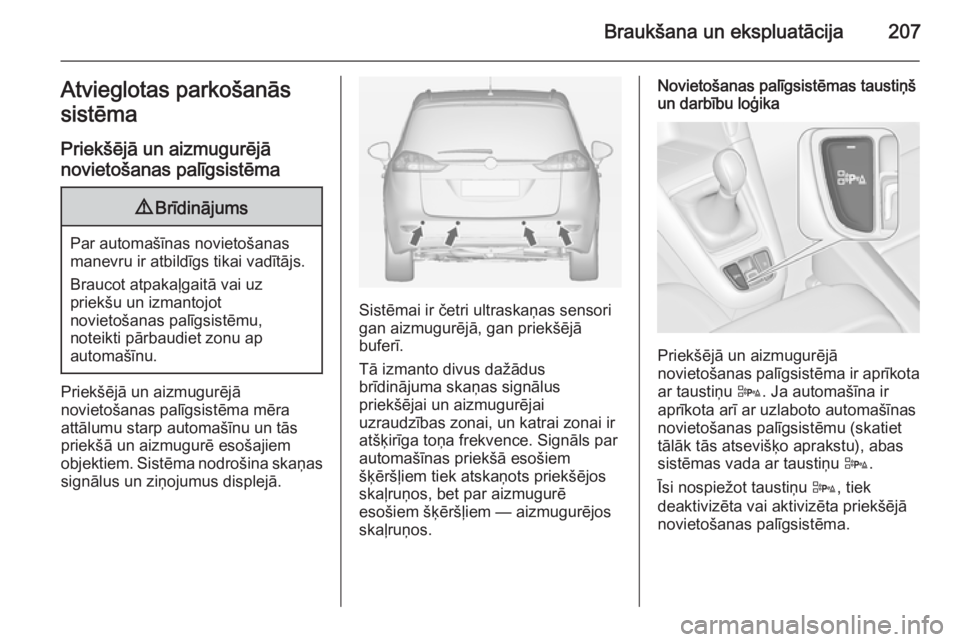

Braukšana un ekspluatācija207Atvieglotas parkošanās
sistēma
Priekšējā un aizmugurējā
novietošanas palīgsistēma9 Brīdinājums
Par automašīnas novietošanas
manevru ir atbildīgs tikai vadītājs.
Braucot atpakaļgaitā vai uz
priekšu un izmantojot
novietošanas palīgsistēmu,
noteikti pārbaudiet zonu ap
automašīnu.
Priekšējā un aizmugurējā
novietošanas palīgsistēma mēra
attālumu starp automašīnu un tās
priekšā un aizmugurē esošajiem
objektiem. Sistēma nodrošina skaņas
signālus un ziņojumus displejā.
Sistēmai ir četri ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Tā izmanto divus dažādus
brīdinājuma skaņas signālus
priekšējai un aizmugurējai
uzraudzības zonai, un katrai zonai ir
atšķirīga toņa frekvence. Signāls par
automašīnas priekšā esošiem
šķēršļiem tiek atskaņots priekšējos
skaļruņos, bet par aizmugurē
esošiem šķēršļiem — aizmugurējos
skaļruņos.
Novietošanas palīgsistēmas taustiņš
un darbību loģika
Priekšējā un aizmugurējā
novietošanas palīgsistēma ir aprīkota ar taustiņu D. Ja automašīna ir
aprīkota arī ar uzlaboto automašīnas
novietošanas palīgsistēmu (skatiet
tālāk tās atsevišķo aprakstu), abas
sistēmas vada ar taustiņu D.
Īsi nospiežot taustiņu D, tiek
deaktivizēta vai aktivizēta priekšējā
novietošanas palīgsistēma.

208Braukšana un ekspluatācija
Nospiežot un turot (aptuveni
vienu sekundi) taustiņu D, tiek
aktivizēta vai deaktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma.
Nospiežot taustiņu, sistēmas tiek
aktivizētas atbilstoši šādai loģikai:
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: īsi nospiežot taustiņu,
tā tiek deaktivizēta.
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: ilgi nospiežot
taustiņu, tiek aktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma, ja ir ieslēgts
pārnesums braukšanai uz priekšu.
■ Ja ir aktīva uzlabotā automašīnas novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek aktivizēta
priekšējā un aizmugurējā
novietošanas palīgsistēma.
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: ilgi nospiežottaustiņu, tiek deaktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma.
■ Ja ir aktīva uzlabotā automašīnas novietošanas palīgsistēma un
priekšējā un aizmugurējā
novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek
deaktivizētas abas sistēmas.
Aktivizēšana
Ieslēdzot atpakaļgaitas pārnesumu,
priekšējā un aizmugurējā
novietošanas palīgsistēma ir gatava
darbam.
Priekšējā novietošanas palīgsistēma
tiek arī aktivizēta automātiski, ja
ātrums nepārsniedz 11 km/h.
Iedegta gaismas diode novietošanas
palīgsistēmas taustiņā D norāda, ka
sistēma ir gatava darbam.
Ja automašīnas ātrums pārsniedz
11 km/h, priekšējā novietošanas
palīgsistēma tiek deaktivizēta.
Priekšējā novietošanas palīgsistēma
vienmēr atkal tiek aktivizēta, kad automašīnas ātrums samazinās zem
11 km/h.Rādījumi
Sistēma ar skaņas signāliem brīdina
vadītāju par potenciāli bīstamiem
šķēršļiem aiz automašīnas un tās
priekšā. Atkarībā no tā, kurā pusē
automašīna ir tuvāk šķērslim,
attiecīgajā automašīnas pusē ir
dzirdami brīdinājuma skaņas signāli.
Attālumam starp automašīnu un
šķērsli samazinoties, intervāls starp
skaņas signāliem saīsinās. Kad šis
attālums ir mazāks par aptuveni
30 cm, signāls kļūst nepārtraukts.
Turklāt attālums līdz šķēršļiem var tikt rādīts vadītāja informācijas centrā
3 123.

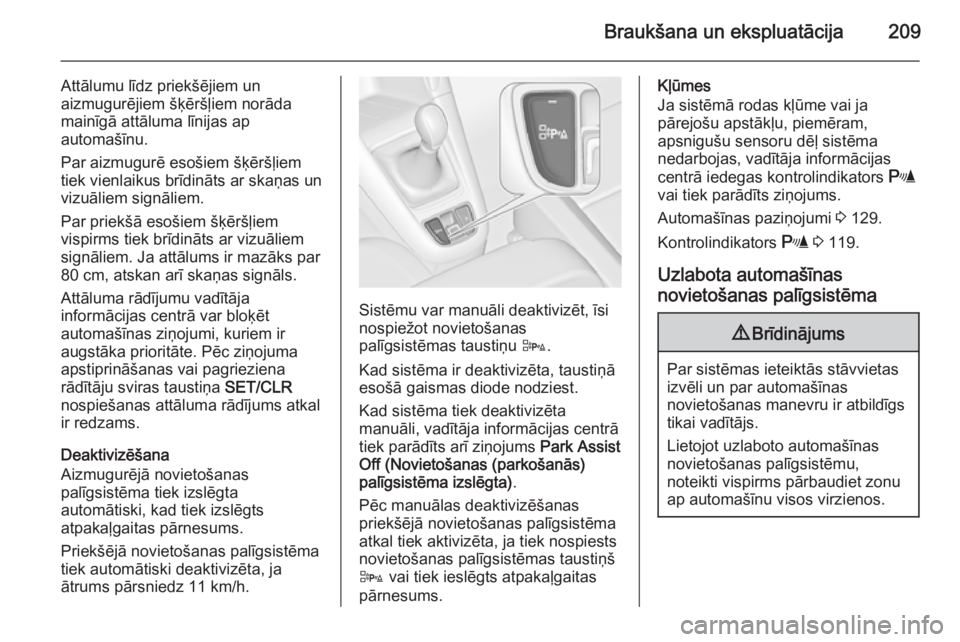

Braukšana un ekspluatācija209
Attālumu līdz priekšējiem un
aizmugurējiem šķēršļiem norāda
mainīgā attāluma līnijas ap
automašīnu.
Par aizmugurē esošiem šķēršļiem
tiek vienlaikus brīdināts ar skaņas un
vizuāliem signāliem.
Par priekšā esošiem šķēršļiem
vispirms tiek brīdināts ar vizuāliem
signāliem. Ja attālums ir mazāks par
80 cm, atskan arī skaņas signāls.
Attāluma rādījumu vadītāja
informācijas centrā var bloķēt
automašīnas ziņojumi, kuriem ir
augstāka prioritāte. Pēc ziņojuma
apstiprināšanas vai pagrieziena
rādītāju sviras taustiņa SET/CLR
nospiešanas attāluma rādījums atkal ir redzams.
Deaktivizēšana
Aizmugurējā novietošanas
palīgsistēma tiek izslēgta
automātiski, kad tiek izslēgts
atpakaļgaitas pārnesums.
Priekšējā novietošanas palīgsistēma
tiek automātiski deaktivizēta, ja
ātrums pārsniedz 11 km/h.
Sistēmu var manuāli deaktivizēt, īsi
nospiežot novietošanas
palīgsistēmas taustiņu D.
Kad sistēma ir deaktivizēta, taustiņā
esošā gaismas diode nodziest.
Kad sistēma tiek deaktivizēta
manuāli, vadītāja informācijas centrā tiek parādīts arī ziņojums Park Assist
Off (Novietošanas (parkošanās)
palīgsistēma izslēgta) .
Pēc manuālas deaktivizēšanas
priekšējā novietošanas palīgsistēma
atkal tiek aktivizēta, ja tiek nospiests
novietošanas palīgsistēmas taustiņš
D vai tiek ieslēgts atpakaļgaitas
pārnesums.
Kļūmes
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, vadītāja informācijas
centrā iedegas kontrolindikators r
vai tiek parādīts ziņojums.
Automašīnas paziņojumi 3 129.
Kontrolindikators r 3 119.
Uzlabota automašīnas novietošanas palīgsistēma9 Brīdinājums
Par sistēmas ieteiktās stāvvietas
izvēli un par automašīnas
novietošanas manevru ir atbildīgs
tikai vadītājs.
Lietojot uzlaboto automašīnas
novietošanas palīgsistēmu,
noteikti vispirms pārbaudiet zonu
ap automašīnu visos virzienos.

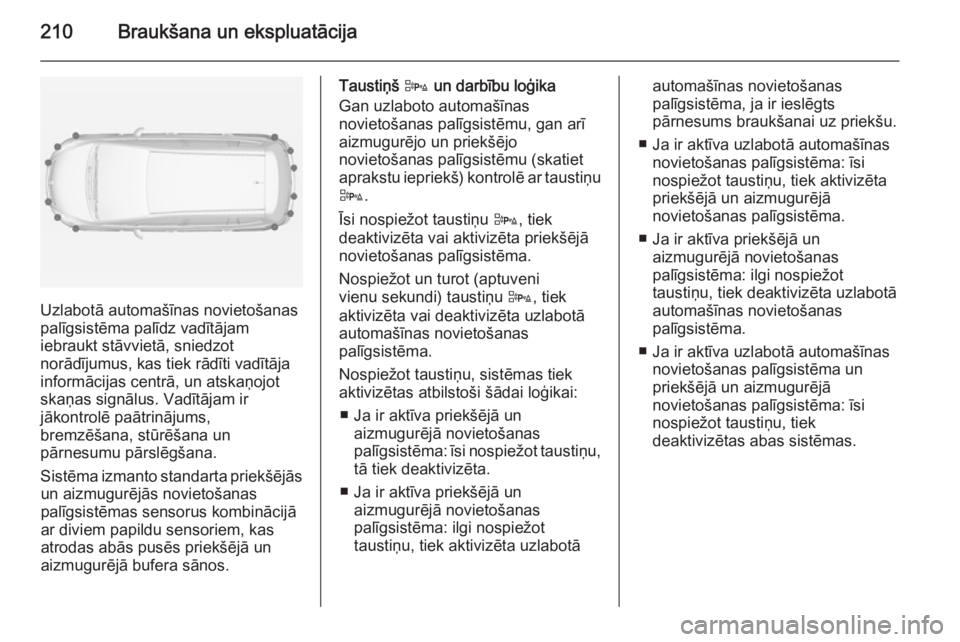

210Braukšana un ekspluatācija
Uzlabotā automašīnas novietošanas
palīgsistēma palīdz vadītājam
iebraukt stāvvietā, sniedzot
norādījumus, kas tiek rādīti vadītāja
informācijas centrā, un atskaņojot
skaņas signālus. Vadītājam ir
jākontrolē paātrinājums,
bremzēšana, stūrēšana un
pārnesumu pārslēgšana.
Sistēma izmanto standarta priekšējās un aizmugurējās novietošanas
palīgsistēmas sensorus kombinācijā
ar diviem papildu sensoriem, kas
atrodas abās pusēs priekšējā un
aizmugurējā bufera sānos.
Taustiņš D
un darbību loģika
Gan uzlaboto automašīnas
novietošanas palīgsistēmu, gan arī
aizmugurējo un priekšējo
novietošanas palīgsistēmu (skatiet
aprakstu iepriekš) kontrolē ar taustiņu D .
Īsi nospiežot taustiņu D, tiek
deaktivizēta vai aktivizēta priekšējā
novietošanas palīgsistēma.
Nospiežot un turot (aptuveni
vienu sekundi) taustiņu D, tiek
aktivizēta vai deaktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma.
Nospiežot taustiņu, sistēmas tiek
aktivizētas atbilstoši šādai loģikai:
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: īsi nospiežot taustiņu, tā tiek deaktivizēta.
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: ilgi nospiežot
taustiņu, tiek aktivizēta uzlabotāautomašīnas novietošanas
palīgsistēma, ja ir ieslēgts
pārnesums braukšanai uz priekšu.
■ Ja ir aktīva uzlabotā automašīnas novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek aktivizēta
priekšējā un aizmugurējā
novietošanas palīgsistēma.
■ Ja ir aktīva priekšējā un aizmugurējā novietošanas
palīgsistēma: ilgi nospiežot
taustiņu, tiek deaktivizēta uzlabotā
automašīnas novietošanas
palīgsistēma.
■ Ja ir aktīva uzlabotā automašīnas novietošanas palīgsistēma un
priekšējā un aizmugurējā
novietošanas palīgsistēma: īsi
nospiežot taustiņu, tiek
deaktivizētas abas sistēmas.

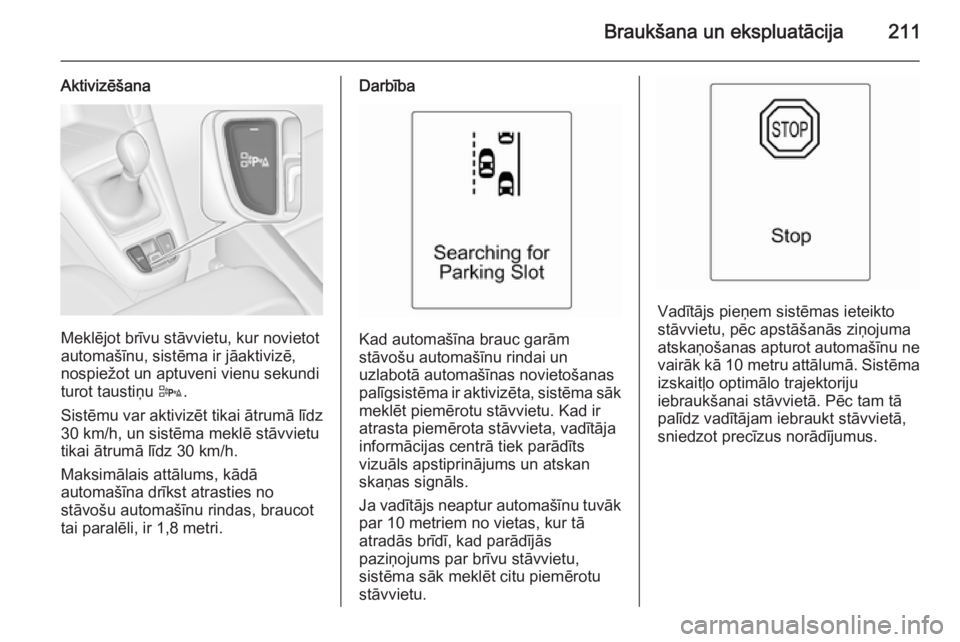

Braukšana un ekspluatācija211
Aktivizēšana
Meklējot brīvu stāvvietu, kur novietot
automašīnu, sistēma ir jāaktivizē,
nospiežot un aptuveni vienu sekundi
turot taustiņu D.
Sistēmu var aktivizēt tikai ātrumā līdz
30 km/h, un sistēma meklē stāvvietu
tikai ātrumā līdz 30 km/h.
Maksimālais attālums, kādā
automašīna drīkst atrasties no
stāvošu automašīnu rindas, braucot
tai paralēli, ir 1,8 metri.
Darbība
Kad automašīna brauc garām
stāvošu automašīnu rindai un
uzlabotā automašīnas novietošanas
palīgsistēma ir aktivizēta, sistēma sāk
meklēt piemērotu stāvvietu. Kad ir
atrasta piemērota stāvvieta, vadītāja
informācijas centrā tiek parādīts
vizuāls apstiprinājums un atskan
skaņas signāls.
Ja vadītājs neaptur automašīnu tuvāk par 10 metriem no vietas, kur tā
atradās brīdī, kad parādījās
paziņojums par brīvu stāvvietu,
sistēma sāk meklēt citu piemērotu
stāvvietu.
Vadītājs pieņem sistēmas ieteikto
stāvvietu, pēc apstāšanās ziņojuma
atskaņošanas apturot automašīnu ne vairāk kā 10 metru attālumā. Sistēma
izskaitļo optimālo trajektoriju
iebraukšanai stāvvietā. Pēc tam tā
palīdz vadītājam iebraukt stāvvietā,
sniedzot precīzus norādījumus.

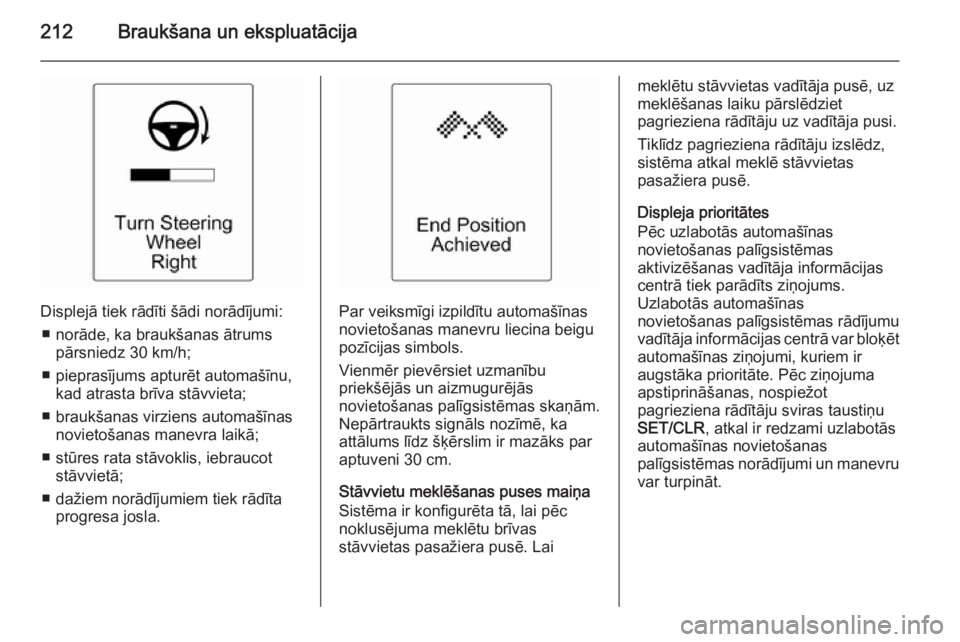

212Braukšana un ekspluatācija
Displejā tiek rādīti šādi norādījumi:■ norāde, ka braukšanas ātrums pārsniedz 30 km/h;
■ pieprasījums apturēt automašīnu, kad atrasta brīva stāvvieta;
■ braukšanas virziens automašīnas novietošanas manevra laikā;
■ stūres rata stāvoklis, iebraucot stāvvietā;
■ dažiem norādījumiem tiek rādīta progresa josla.Par veiksmīgi izpildītu automašīnas
novietošanas manevru liecina beigu
pozīcijas simbols.
Vienmēr pievērsiet uzmanību
priekšējās un aizmugurējās
novietošanas palīgsistēmas skaņām.
Nepārtraukts signāls nozīmē, ka
attālums līdz šķērslim ir mazāks par
aptuveni 30 cm.
Stāvvietu meklēšanas puses maiņa
Sistēma ir konfigurēta tā, lai pēc
noklusējuma meklētu brīvas
stāvvietas pasažiera pusē. Lai
meklētu stāvvietas vadītāja pusē, uz
meklēšanas laiku pārslēdziet
pagrieziena rādītāju uz vadītāja pusi.
Tiklīdz pagrieziena rādītāju izslēdz,
sistēma atkal meklē stāvvietas
pasažiera pusē.
Displeja prioritātes
Pēc uzlabotās automašīnas
novietošanas palīgsistēmas
aktivizēšanas vadītāja informācijas
centrā tiek parādīts ziņojums.
Uzlabotās automašīnas
novietošanas palīgsistēmas rādījumu
vadītāja informācijas centrā var bloķēt
automašīnas ziņojumi, kuriem ir
augstāka prioritāte. Pēc ziņojuma
apstiprināšanas, nospiežot
pagrieziena rādītāju sviras taustiņu
SET/CLR , atkal ir redzami uzlabotās
automašīnas novietošanas
palīgsistēmas norādījumi un manevru var turpināt.

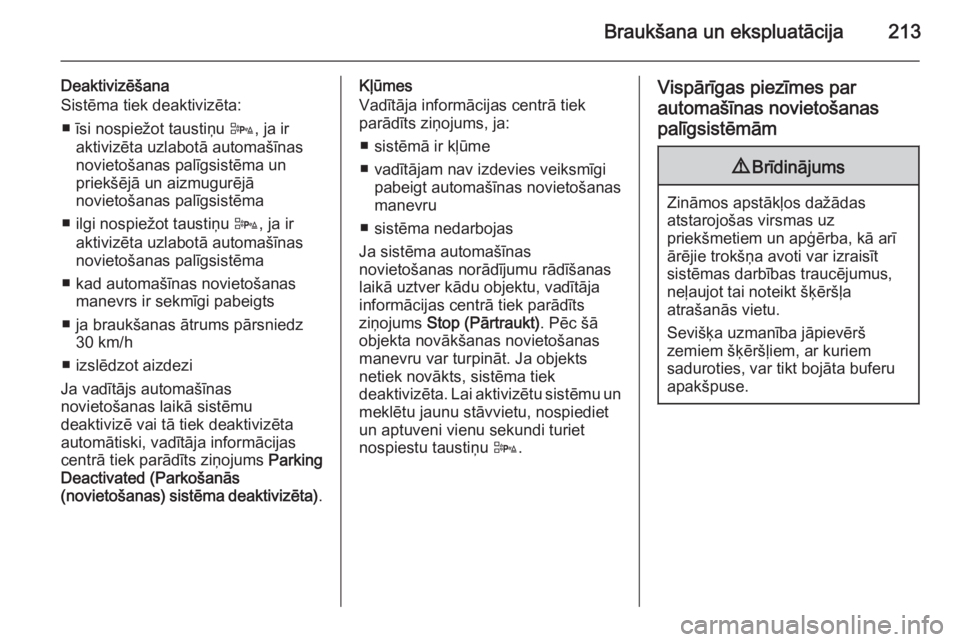

Braukšana un ekspluatācija213
Deaktivizēšana
Sistēma tiek deaktivizēta:
■ īsi nospiežot taustiņu D, ja ir
aktivizēta uzlabotā automašīnas
novietošanas palīgsistēma un
priekšējā un aizmugurējā
novietošanas palīgsistēma
■ ilgi nospiežot taustiņu D, ja ir
aktivizēta uzlabotā automašīnas novietošanas palīgsistēma
■ kad automašīnas novietošanas manevrs ir sekmīgi pabeigts
■ ja braukšanas ātrums pārsniedz 30 km/h
■ izslēdzot aizdezi
Ja vadītājs automašīnas
novietošanas laikā sistēmu
deaktivizē vai tā tiek deaktivizēta
automātiski, vadītāja informācijas
centrā tiek parādīts ziņojums Parking
Deactivated (Parkošanās
(novietošanas) sistēma deaktivizēta) .Kļūmes
Vadītāja informācijas centrā tiek
parādīts ziņojums, ja:
■ sistēmā ir kļūme
■ vadītājam nav izdevies veiksmīgi pabeigt automašīnas novietošanas
manevru
■ sistēma nedarbojas
Ja sistēma automašīnas
novietošanas norādījumu rādīšanas laikā uztver kādu objektu, vadītāja
informācijas centrā tiek parādīts
ziņojums Stop (Pārtraukt) . Pēc šā
objekta novākšanas novietošanas
manevru var turpināt. Ja objekts
netiek novākts, sistēma tiek
deaktivizēta. Lai aktivizētu sistēmu un
meklētu jaunu stāvvietu, nospiediet
un aptuveni vienu sekundi turiet
nospiestu taustiņu D.Vispārīgas piezīmes par
automašīnas novietošanas palīgsistēmām9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.

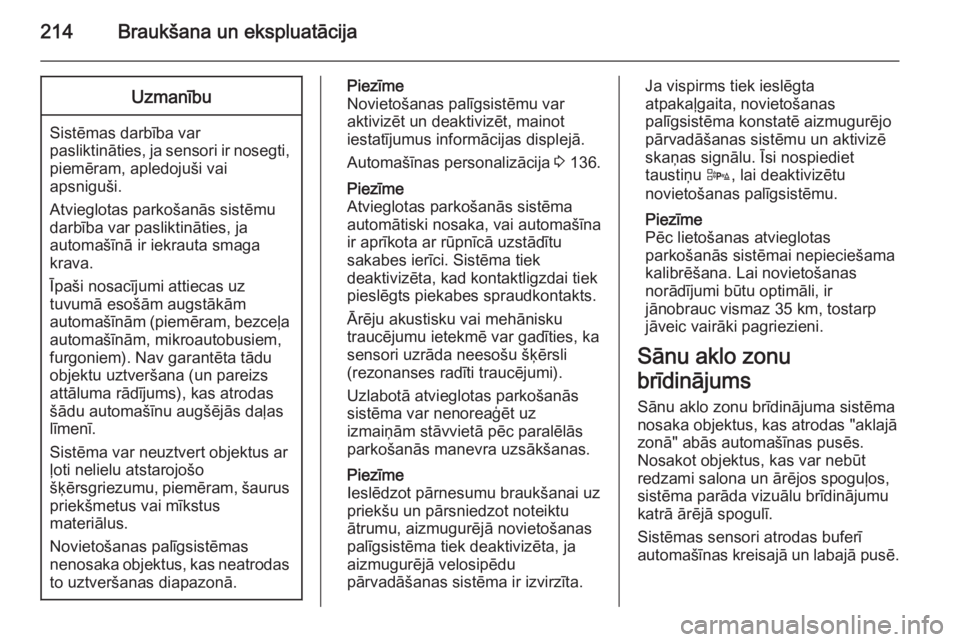

214Braukšana un ekspluatācijaUzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Novietošanas palīgsistēmu var
aktivizēt un deaktivizēt, mainot
iestatījumus informācijas displejā.
Automašīnas personalizācija 3 136.
Piezīme
Atvieglotas parkošanās sistēma automātiski nosaka, vai automašīna
ir aprīkota ar rūpnīcā uzstādītu
sakabes ierīci. Sistēma tiek
deaktivizēta, kad kontaktligzdai tiek
pieslēgts piekabes spraudkontakts.
Ārēju akustisku vai mehānisku
traucējumu ietekmē var gadīties, ka
sensori uzrāda neesošu šķērsli
(rezonanses radīti traucējumi).
Uzlabotā atvieglotas parkošanās
sistēma var nenoreaģēt uz
izmaiņām stāvvietā pēc paralēlās
parkošanās manevra uzsākšanas.
Piezīme
Ieslēdzot pārnesumu braukšanai uz
priekšu un pārsniedzot noteiktu
ātrumu, aizmugurējā novietošanas
palīgsistēma tiek deaktivizēta, ja
aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta.Ja vispirms tiek ieslēgta
atpakaļgaita, novietošanas
palīgsistēma konstatē aizmugurējo
pārvadāšanas sistēmu un aktivizē
skaņas signālu. Īsi nospiediet
taustiņu D, lai deaktivizētu
novietošanas palīgsistēmu.
Piezīme
Pēc lietošanas atvieglotas
parkošanās sistēmai nepieciešama
kalibrēšana. Lai novietošanas
norādījumi būtu optimāli, ir
jānobrauc vismaz 35 km, tostarp
jāveic vairāki pagriezieni.
Sānu aklo zonu
brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt
redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sistēmas sensori atrodas buferī
automašīnas kreisajā un labajā pusē.
