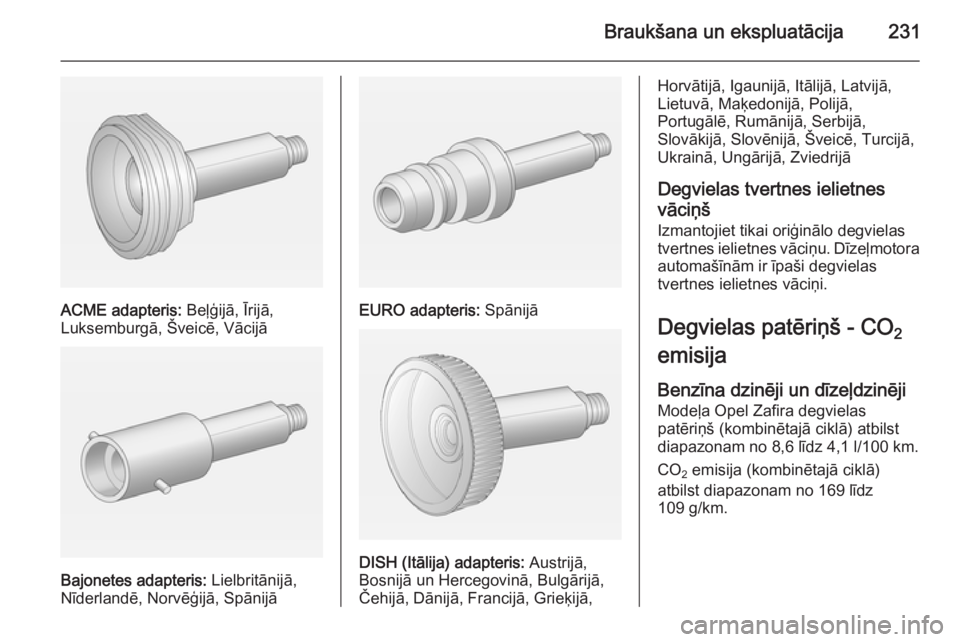

Braukšana un ekspluatācija231
ACME adapteris: Beļģijā, Īrijā,
Luksemburgā, Šveicē, Vācijā
Bajonetes adapteris: Lielbritānijā,
Nīderlandē, Norvēģijā, Spānijā
EURO adapteris: Spānijā
DISH (Itālija) adapteris: Austrijā,
Bosnijā un Hercegovinā, Bulgārijā,
Čehijā, Dānijā, Francijā, Grieķijā,
Horvātijā, Igaunijā, Itālijā, Latvijā,
Lietuvā, Maķedonijā, Polijā,
Portugālē, Rumānijā, Serbijā,
Slovākijā, Slovēnijā, Šveicē, Turcijā,
Ukrainā, Ungārijā, Zviedrijā
Degvielas tvertnes ielietnesvāciņš
Izmantojiet tikai oriģinālo degvielas
tvertnes ielietnes vāciņu. Dīzeļmotora
automašīnām ir īpaši degvielas
tvertnes ielietnes vāciņi.
Degvielas patēriņš - CO 2
emisija
Benzīna dzinēji un dīzeļdzinēji
Modeļa Opel Zafira degvielas
patēriņš (kombinētajā ciklā) atbilst
diapazonam no 8,6 līdz 4,1 l/100 km.
CO 2 emisija (kombinētajā ciklā)
atbilst diapazonam no 169 līdz
109 g/km.

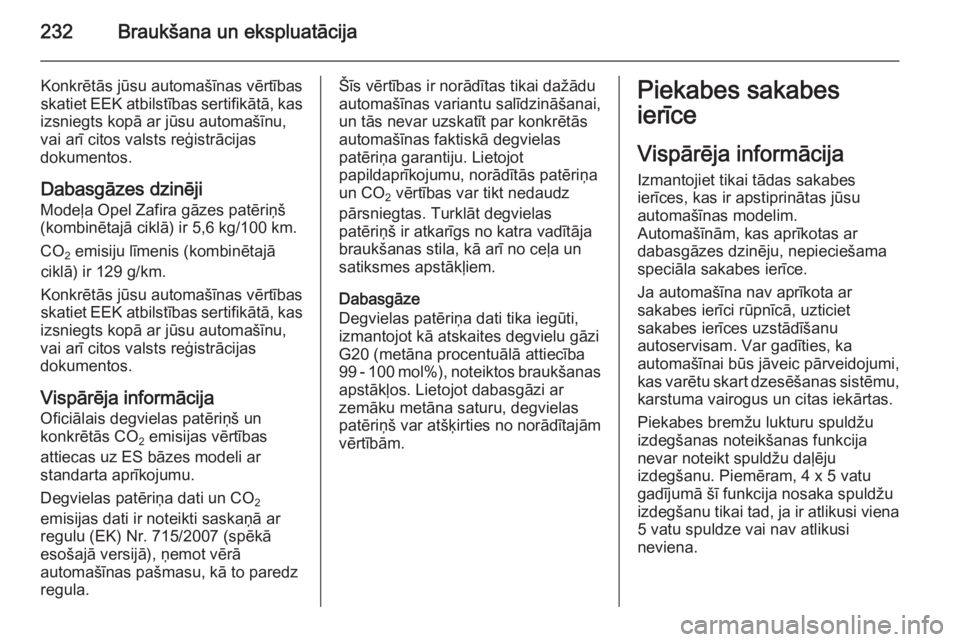

232Braukšana un ekspluatācija
Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas
izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Dabasgāzes dzinēji
Modeļa Opel Zafira gāzes patēriņš
(kombinētajā ciklā) ir 5,6 kg/100 km.
CO 2 emisiju līmenis (kombinētajā
ciklā) ir 129 g/km.
Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas
izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Vispārēja informācija
Oficiālais degvielas patēriņš un
konkrētās CO 2 emisijas vērtības
attiecas uz ES bāzes modeli ar
standarta aprīkojumu.
Degvielas patēriņa dati un CO 2
emisijas dati ir noteikti saskaņā ar
regulu (EK) Nr. 715/2007 (spēkā
esošajā versijā), ņemot vērā
automašīnas pašmasu, kā to paredz
regula.Šīs vērtības ir norādītas tikai dažādu
automašīnas variantu salīdzināšanai,
un tās nevar uzskatīt par konkrētās
automašīnas faktiskā degvielas
patēriņa garantiju. Lietojot
papildaprīkojumu, norādītās patēriņa
un CO 2 vērtības var tikt nedaudz
pārsniegtas. Turklāt degvielas
patēriņš ir atkarīgs no katra vadītāja
braukšanas stila, kā arī no ceļa un
satiksmes apstākļiem.
Dabasgāze
Degvielas patēriņa dati tika iegūti,
izmantojot kā atskaites degvielu gāzi G20 (metāna procentuālā attiecība
99 - 100 mol%), noteiktos braukšanas apstākļos. Lietojot dabasgāzi ar
zemāku metāna saturu, degvielas
patēriņš var atšķirties no norādītajām
vērtībām.Piekabes sakabes
ierīce
Vispārēja informācija
Izmantojiet tikai tādas sakabes
ierīces, kas ir apstiprinātas jūsu
automašīnas modelim.
Automašīnām, kas aprīkotas ar
dabasgāzes dzinēju, nepieciešama
speciāla sakabes ierīce.
Ja automašīna nav aprīkota ar
sakabes ierīci rūpnīcā, uzticiet
sakabes ierīces uzstādīšanu
autoservisam. Var gadīties, ka
automašīnai būs jāveic pārveidojumi,
kas varētu skart dzesēšanas sistēmu, karstuma vairogus un citas iekārtas.
Piekabes bremžu lukturu spuldžu
izdegšanas noteikšanas funkcija
nevar noteikt spuldžu daļēju
izdegšanu. Piemēram, 4 x 5 vatu
gadījumā šī funkcija nosaka spuldžu
izdegšanu tikai tad, ja ir atlikusi viena
5 vatu spuldze vai nav atlikusi
neviena.

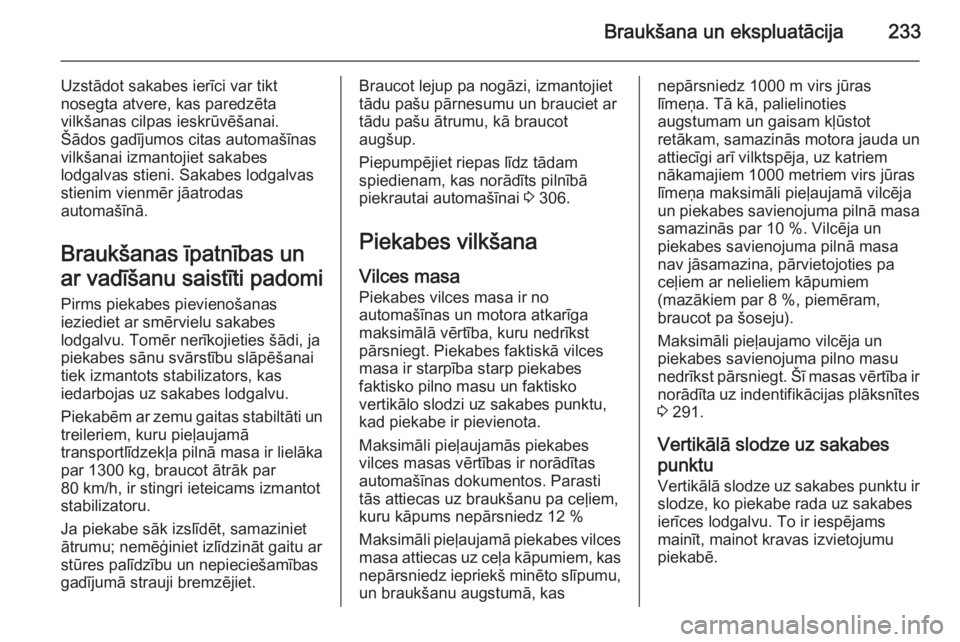

Braukšana un ekspluatācija233
Uzstādot sakabes ierīci var tikt
nosegta atvere, kas paredzēta
vilkšanas cilpas ieskrūvēšanai.
Šādos gadījumos citas automašīnas
vilkšanai izmantojiet sakabes
lodgalvas stieni. Sakabes lodgalvas
stienim vienmēr jāatrodas
automašīnā.
Braukšanas īpatnības un
ar vadīšanu saistīti padomi
Pirms piekabes pievienošanas
ieziediet ar smērvielu sakabes
lodgalvu. Tomēr nerīkojieties šādi, ja
piekabes sānu svārstību slāpēšanai
tiek izmantots stabilizators, kas
iedarbojas uz sakabes lodgalvu.
Piekabēm ar zemu gaitas stabiltāti un treileriem, kuru pieļaujamā
transportlīdzekļa pilnā masa ir lielāka par 1300 kg, braucot ātrāk par
80 km/h, ir stingri ieteicams izmantot
stabilizatoru.
Ja piekabe sāk izslīdēt, samaziniet
ātrumu; nemēģiniet izlīdzināt gaitu ar
stūres palīdzību un nepieciešamības
gadījumā strauji bremzējiet.Braucot lejup pa nogāzi, izmantojiet
tādu pašu pārnesumu un brauciet ar
tādu pašu ātrumu, kā braucot
augšup.
Piepumpējiet riepas līdz tādam
spiedienam, kas norādīts pilnībā
piekrautai automašīnai 3 306.
Piekabes vilkšana
Vilces masa Piekabes vilces masa ir no
automašīnas un motora atkarīga
maksimālā vērtība, kuru nedrīkst
pārsniegt. Piekabes faktiskā vilces
masa ir starpība starp piekabes
faktisko pilno masu un faktisko
vertikālo slodzi uz sakabes punktu,
kad piekabe ir pievienota.
Maksimāli pieļaujamās piekabes
vilces masas vērtības ir norādītas
automašīnas dokumentos. Parasti
tās attiecas uz braukšanu pa ceļiem,
kuru kāpums nepārsniedz 12 %
Maksimāli pieļaujamā piekabes vilces
masa attiecas uz ceļa kāpumiem, kas
nepārsniedz iepriekš minēto slīpumu, un braukšanu augstumā, kasnepārsniedz 1000 m virs jūras
līmeņa. Tā kā, palielinoties
augstumam un gaisam kļūstot
retākam, samazinās motora jauda un attiecīgi arī vilktspēja, uz katriem
nākamajiem 1000 metriem virs jūras
līmeņa maksimāli pieļaujamā vilcēja
un piekabes savienojuma pilnā masa
samazinās par 10 %. Vilcēja un
piekabes savienojuma pilnā masa
nav jāsamazina, pārvietojoties pa
ceļiem ar nelieliem kāpumiem
(mazākiem par 8 %, piemēram,
braucot pa šoseju).
Maksimāli pieļaujamo vilcēja un
piekabes savienojuma pilno masu
nedrīkst pārsniegt. Šī masas vērtība ir
norādīta uz indentifikācijas plāksnītes 3 291.
Vertikālā slodze uz sakabes
punktu Vertikālā slodze uz sakabes punktu irslodze, ko piekabe rada uz sakabes
ierīces lodgalvu. To ir iespējams
mainīt, mainot kravas izvietojumu
piekabē.

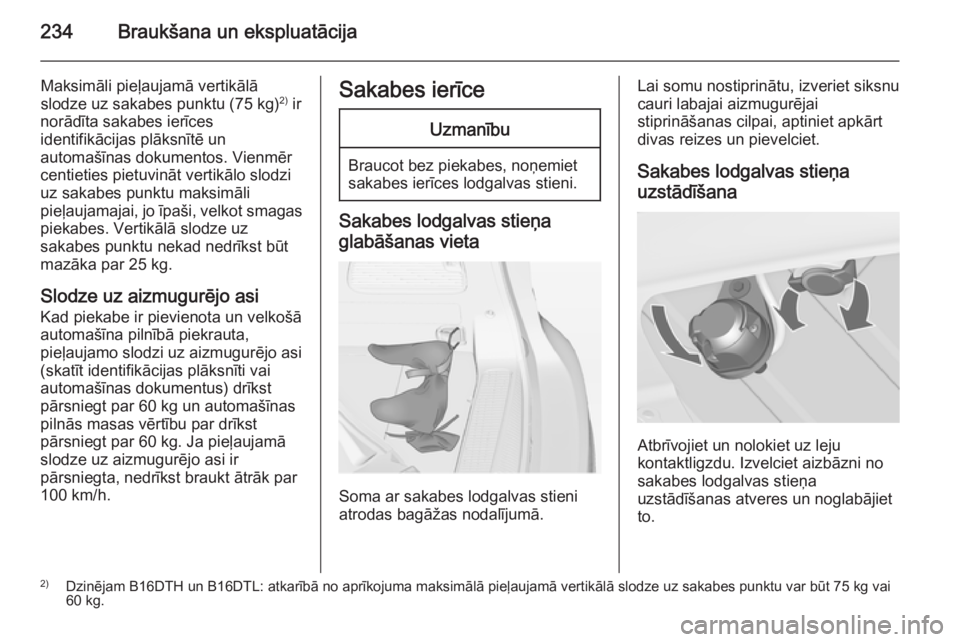

234Braukšana un ekspluatācija
Maksimāli pieļaujamā vertikālā
slodze uz sakabes punktu (75 kg) 2)
ir
norādīta sakabes ierīces
identifikācijas plāksnītē un
automašīnas dokumentos. Vienmēr
centieties pietuvināt vertikālo slodzi
uz sakabes punktu maksimāli
pieļaujamajai, jo īpaši, velkot smagas piekabes. Vertikālā slodze uz
sakabes punktu nekad nedrīkst būt
mazāka par 25 kg.
Slodze uz aizmugurējo asi Kad piekabe ir pievienota un velkošā
automašīna pilnībā piekrauta,
pieļaujamo slodzi uz aizmugurējo asi
(skatīt identifikācijas plāksnīti vai
automašīnas dokumentus) drīkst pārsniegt par 60 kg un automašīnas
pilnās masas vērtību par drīkst
pārsniegt par 60 kg. Ja pieļaujamā
slodze uz aizmugurējo asi ir
pārsniegta, nedrīkst braukt ātrāk par
100 km/h.Sakabes ierīceUzmanību
Braucot bez piekabes, noņemiet
sakabes ierīces lodgalvas stieni.
Sakabes lodgalvas stieņa
glabāšanas vieta
Soma ar sakabes lodgalvas stieni
atrodas bagāžas nodalījumā.
Lai somu nostiprinātu, izveriet siksnu
cauri labajai aizmugurējai
stiprināšanas cilpai, aptiniet apkārt
divas reizes un pievelciet.
Sakabes lodgalvas stieņauzstādīšana
Atbrīvojiet un nolokiet uz leju
kontaktligzdu. Izvelciet aizbāzni no
sakabes lodgalvas stieņa
uzstādīšanas atveres un noglabājiet
to.
2) Dzinējam B16DTH un B16DTL: atkarībā no aprīkojuma maksimālā pieļaujamā vertikālā slodze uz sakabes punktu var būt 75 kg vai
60 kg.

Braukšana un ekspluatācija235

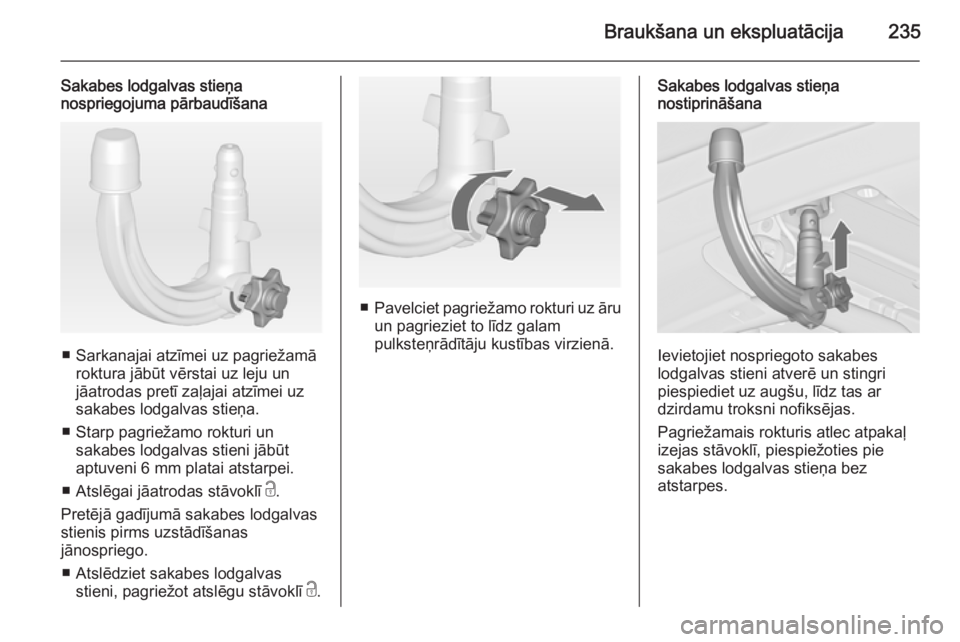

Sakabes lodgalvas stieņa
nospriegojuma pārbaudīšana
■ Sarkanajai atzīmei uz pagriežamā
roktura jābūt vērstai uz leju un
jāatrodas pretī zaļajai atzīmei uz
sakabes lodgalvas stieņa.
■ Starp pagriežamo rokturi un sakabes lodgalvas stieni jābūt
aptuveni 6 mm platai atstarpei.
■ Atslēgai jāatrodas stāvoklī c.
Pretējā gadījumā sakabes lodgalvas stienis pirms uzstādīšanas
jānospriego.
■ Atslēdziet sakabes lodgalvas stieni, pagriežot atslēgu stāvoklī c.
■ Pavelciet pagriežamo rokturi uz āru
un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā.
Sakabes lodgalvas stieņa
nostiprināšana
Ievietojiet nospriegoto sakabes
lodgalvas stieni atverē un stingri
piespiediet uz augšu, līdz tas ar
dzirdamu troksni nofiksējas.
Pagriežamais rokturis atlec atpakaļ
izejas stāvoklī, piespiežoties pie
sakabes lodgalvas stieņa bez
atstarpes.

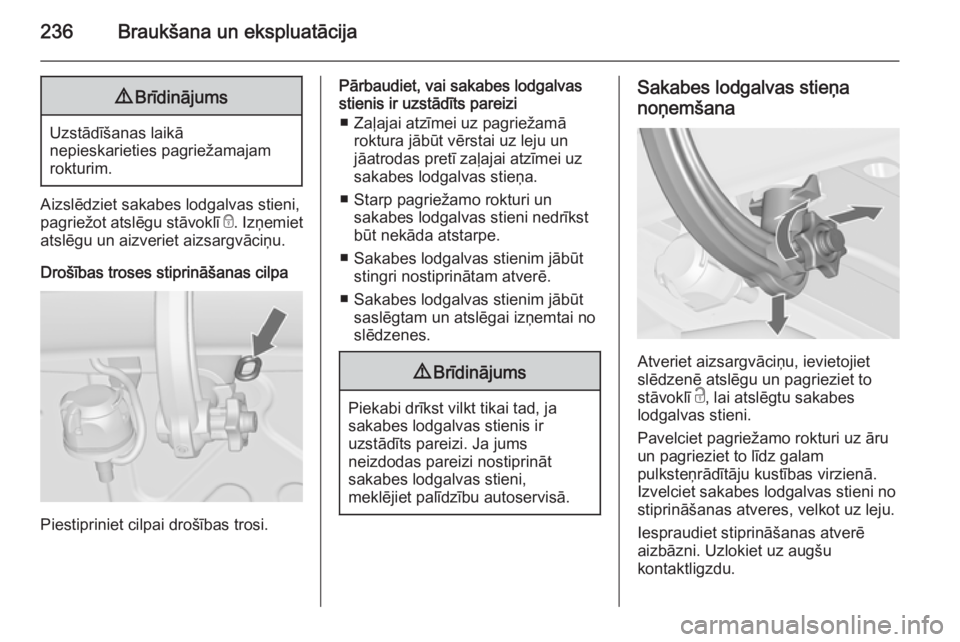

236Braukšana un ekspluatācija9Brīdinājums
Uzstādīšanas laikā
nepieskarieties pagriežamajam
rokturim.
Aizslēdziet sakabes lodgalvas stieni,
pagriežot atslēgu stāvoklī e. Izņemiet
atslēgu un aizveriet aizsargvāciņu.
Drošības troses stiprināšanas cilpa
Piestipriniet cilpai drošības trosi.
Pārbaudiet, vai sakabes lodgalvas
stienis ir uzstādīts pareizi
■ Zaļajai atzīmei uz pagriežamā roktura jābūt vērstai uz leju un
jāatrodas pretī zaļajai atzīmei uz
sakabes lodgalvas stieņa.
■ Starp pagriežamo rokturi un sakabes lodgalvas stieni nedrīkst
būt nekāda atstarpe.
■ Sakabes lodgalvas stienim jābūt stingri nostiprinātam atverē.
■ Sakabes lodgalvas stienim jābūt saslēgtam un atslēgai izņemtai no
slēdzenes.9 Brīdinājums
Piekabi drīkst vilkt tikai tad, ja
sakabes lodgalvas stienis ir
uzstādīts pareizi. Ja jums
neizdodas pareizi nostiprināt
sakabes lodgalvas stieni,
meklējiet palīdzību autoservisā.
Sakabes lodgalvas stieņa
noņemšana
Atveriet aizsargvāciņu, ievietojiet
slēdzenē atslēgu un pagrieziet to
stāvoklī c, lai atslēgtu sakabes
lodgalvas stieni.
Pavelciet pagriežamo rokturi uz āru un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā.
Izvelciet sakabes lodgalvas stieni no
stiprināšanas atveres, velkot uz leju.
Iespraudiet stiprināšanas atverē
aizbāzni. Uzlokiet uz augšu
kontaktligzdu.

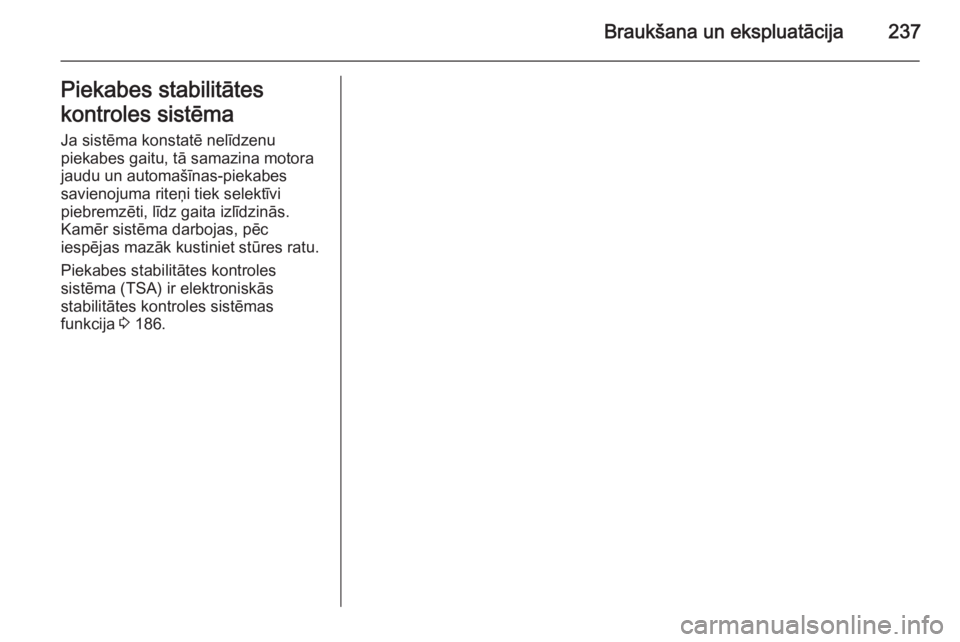

Braukšana un ekspluatācija237Piekabes stabilitātes
kontroles sistēma
Ja sistēma konstatē nelīdzenu
piekabes gaitu, tā samazina motora
jaudu un automašīnas-piekabes
savienojuma riteņi tiek selektīvi
piebremzēti, līdz gaita izlīdzinās.
Kamēr sistēma darbojas, pēc
iespējas mazāk kustiniet stūres ratu.
Piekabes stabilitātes kontroles
sistēma (TSA) ir elektroniskās
stabilitātes kontroles sistēmas
funkcija 3 186.

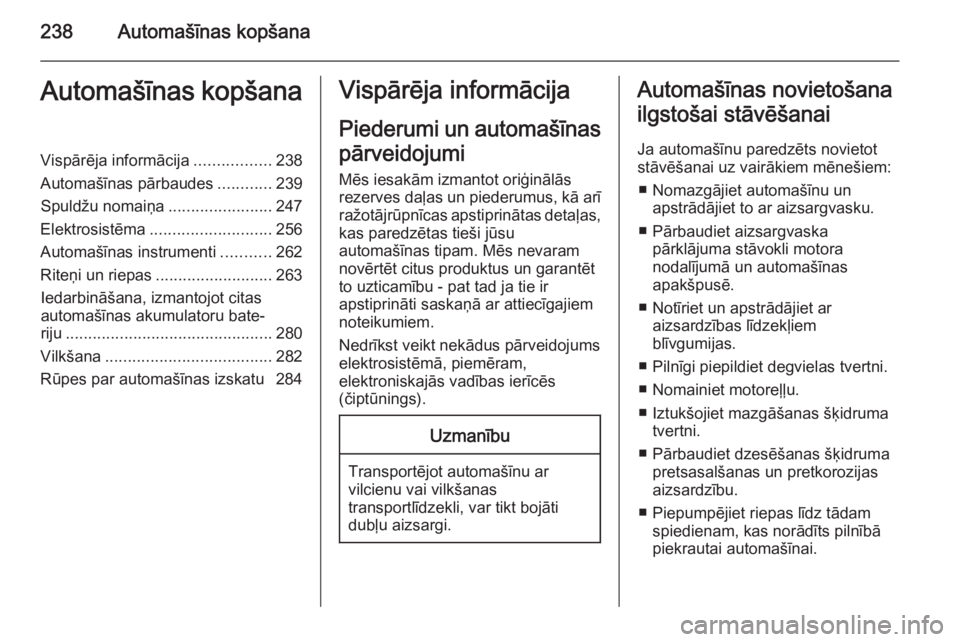

238Automašīnas kopšanaAutomašīnas kopšanaVispārēja informācija.................238
Automašīnas pārbaudes ............239
Spuldžu nomaiņa .......................247
Elektrosistēma ........................... 256
Automašīnas instrumenti ...........262
Riteņi un riepas .......................... 263
Iedarbināšana, izmantojot citas automašīnas akumulatoru bate‐
riju .............................................. 280
Vilkšana ..................................... 282
Rūpes par automašīnas izskatu 284Vispārēja informācija
Piederumi un automašīnas pārveidojumi
Mēs iesakām izmantot oriģinālās
rezerves daļas un piederumus, kā arī ražotājrūpnīcas apstiprinātas detaļas,
kas paredzētas tieši jūsu
automašīnas tipam. Mēs nevaram
novērtēt citus produktus un garantēt
to uzticamību - pat tad ja tie ir
apstiprināti saskaņā ar attiecīgajiem
noteikumiem.
Nedrīkst veikt nekādus pārveidojums
elektrosistēmā, piemēram,
elektroniskajās vadības ierīcēs
(čiptūnings).Uzmanību
Transportējot automašīnu ar
vilcienu vai vilkšanas
transportlīdzekli, var tikt bojāti
dubļu aizsargi.
Automašīnas novietošana
ilgstošai stāvēšanai
Ja automašīnu paredzēts novietot
stāvēšanai uz vairākiem mēnešiem:
■ Nomazgājiet automašīnu un apstrādājiet to ar aizsargvasku.
■ Pārbaudiet aizsargvaska pārklājuma stāvokli motora
nodalījumā un automašīnas
apakšpusē.
■ Notīriet un apstrādājiet ar aizsardzības līdzekļiem
blīvgumijas.
■ Pilnīgi piepildiet degvielas tvertni.
■ Nomainiet motoreļļu.
■ Iztukšojiet mazgāšanas šķidruma tvertni.
■ Pārbaudiet dzesēšanas šķidruma pretsasalšanas un pretkorozijas
aizsardzību.
■ Piepumpējiet riepas līdz tādam spiedienam, kas norādīts pilnībā
piekrautai automašīnai.
