2015 OPEL ZAFIRA C Īpašnieka rokasgrāmata (in Latvian)

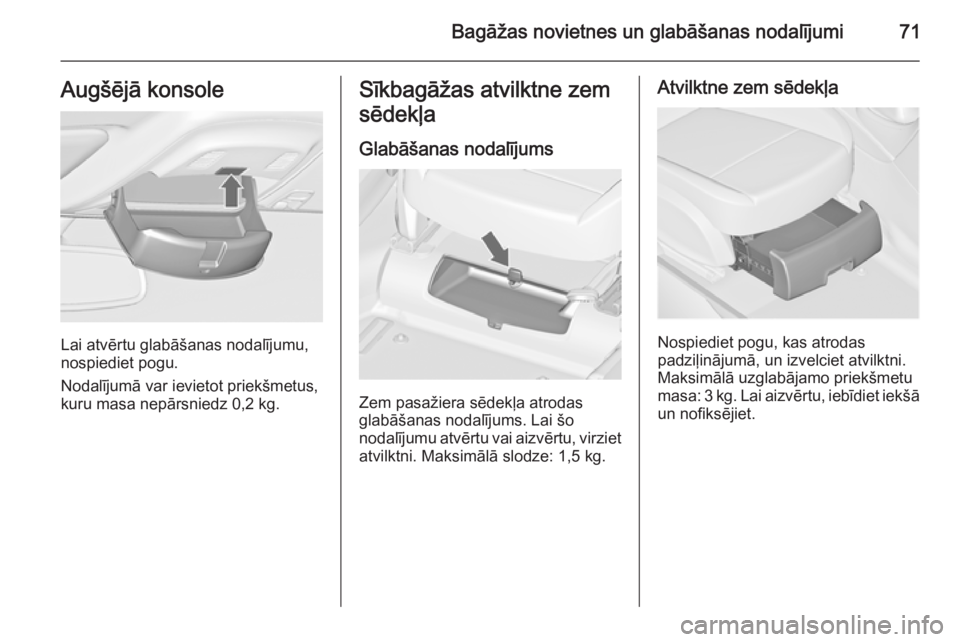

Bagāžas novietnes un glabāšanas nodalījumi71Augšējā konsole
Lai atvērtu glabāšanas nodalījumu,
nospiediet pogu.
Nodalījumā var ievietot priekšmetus,
kuru masa nepārsniedz 0,2 kg.
Sīkbagāžas atvilktne zem
sēdekļa
Glabāšanas nodalījums
Zem pasažiera sēdekļa atrodas
glabāšanas nodalījums. Lai šo
nodalījumu atvērtu vai aizvērtu, virziet atvilktni. Maksimālā slodze: 1,5 kg.
Atvilktne zem sēdekļa
Nospiediet pogu, kas atrodas
padziļinājumā, un izvelciet atvilktni.
Maksimālā uzglabājamo priekšmetu
masa: 3 kg. Lai aizvērtu, iebīdiet iekšā un nofiksējiet.

72Bagāžas novietnes un glabāšanas nodalījumiGlabāšanas nodalījumi
elkoņbalstos
Glabāšanas nodalījums
standarta elkoņbalstā
Elkoņbalsta konsolē atrodas
glabāšanas nodalījums. Lai to
atvērtu, virziet elkoņbalstu uz priekšu.
Glabāšanas nodalījums
FlexConsole elkoņbalstā
Nospiediet pogu, lai atvērtu
elkoņbalstā iebūvēto glabāšanas nodalījumu.
Aiz elkoņbalsta atrodas vēl viens
glabāšanas nodalījums. Lai to
atvērtu, pabīdiet vāciņu.
Viduskonsoles nodalījums
Viduskonsole
Tvertni var izmantot sīklietu
glabāšanai.
Lai to atvērtu, bīdiet vāciņu atpakaļ.

Bagāžas novietnes un glabāšanas nodalījumi73

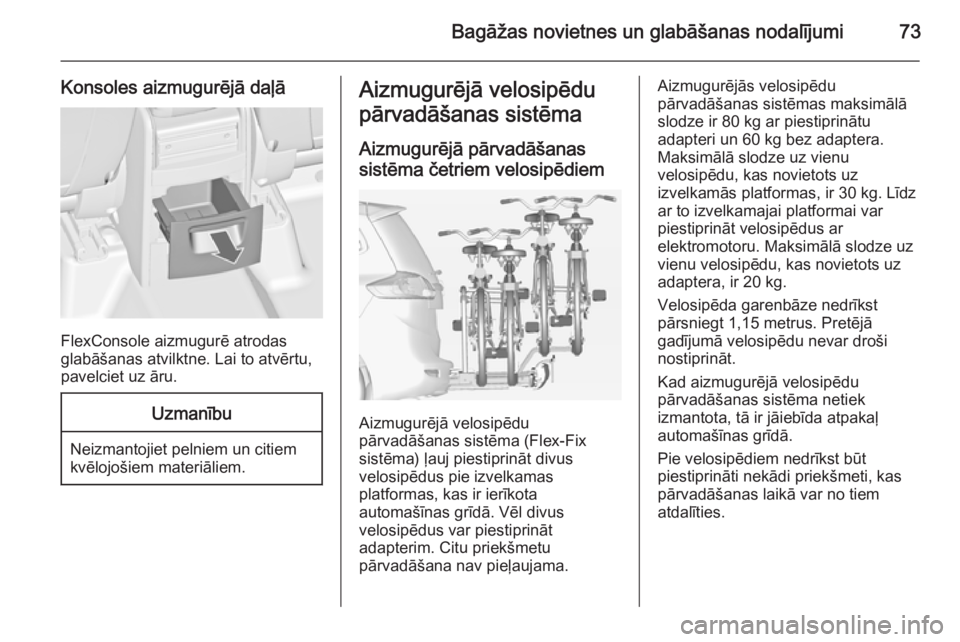

Konsoles aizmugurējā daļā
FlexConsole aizmugurē atrodas
glabāšanas atvilktne. Lai to atvērtu,
pavelciet uz āru.
Uzmanību
Neizmantojiet pelniem un citiem
kvēlojošiem materiāliem.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā pārvadāšanassistēma četriem velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt divus
velosipēdus pie izvelkamas
platformas, kas ir ierīkota
automašīnas grīdā. Vēl divus
velosipēdus var piestiprināt
adapterim. Citu priekšmetu
pārvadāšana nav pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 80 kg ar piestiprinātu
adapteri un 60 kg bez adaptera.
Maksimālā slodze uz vienu
velosipēdu, kas novietots uz
izvelkamās platformas, ir 30 kg. Līdz
ar to izvelkamajai platformai var
piestiprināt velosipēdus ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad aizmugurējā velosipēdu
pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.

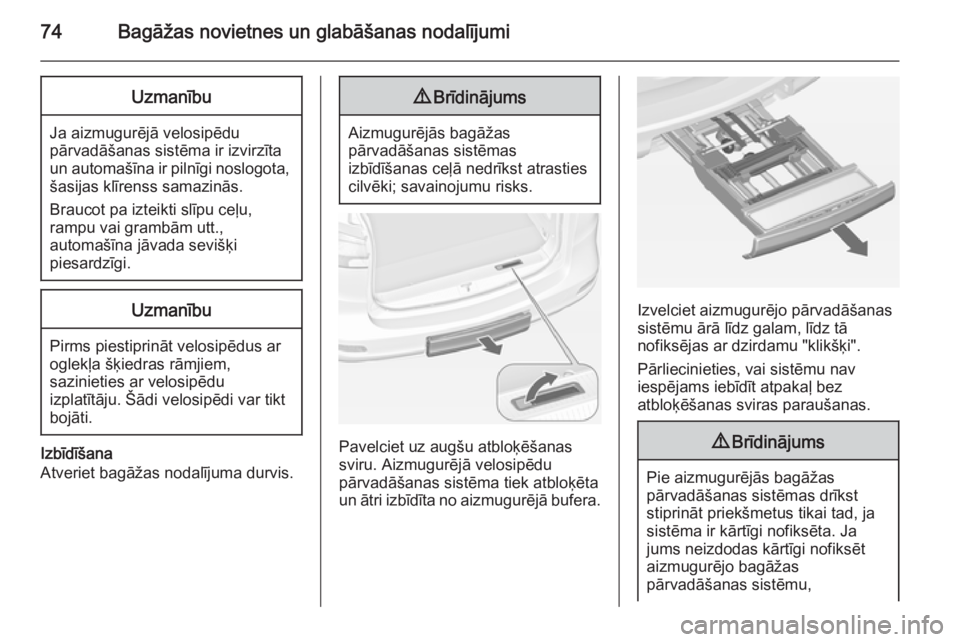

74Bagāžas novietnes un glabāšanas nodalījumiUzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, šasijas klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.
Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Aizmugurējā velosipēdu
pārvadāšanas sistēma tiek atbloķēta
un ātri izbīdīta no aizmugurējā bufera.
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,

Bagāžas novietnes un glabāšanas nodalījumi75nestipriniet pie tās priekšmetus uniebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.

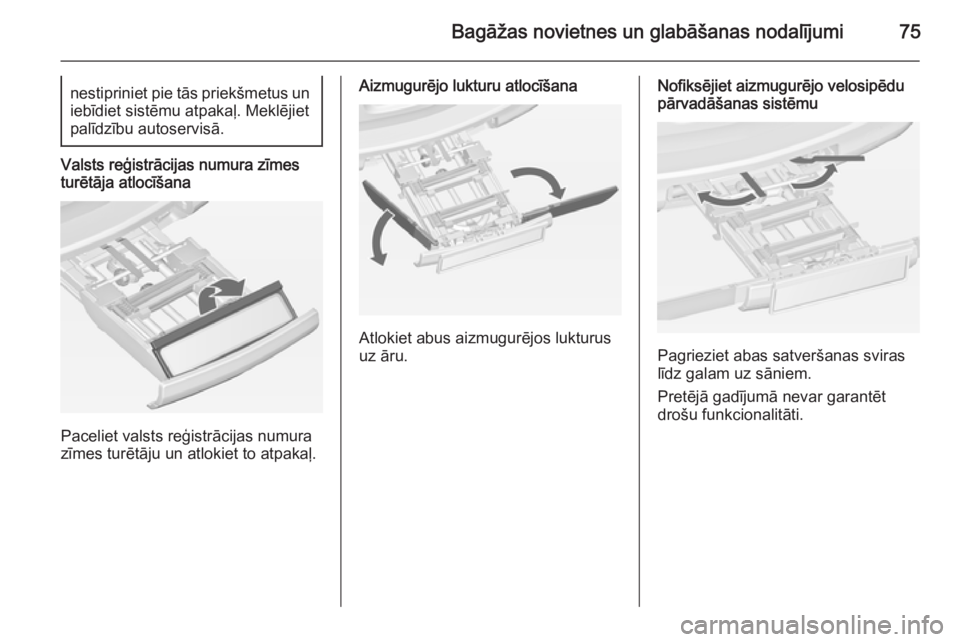

Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Aizmugurējo lukturu atlocīšana
Atlokiet abus aizmugurējos lukturus
uz āru.
Nofiksējiet aizmugurējo velosipēdu pārvadāšanas sistēmu
Pagrieziet abas satveršanas sviras
līdz galam uz sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.

76Bagāžas novietnes un glabāšanas nodalījumi

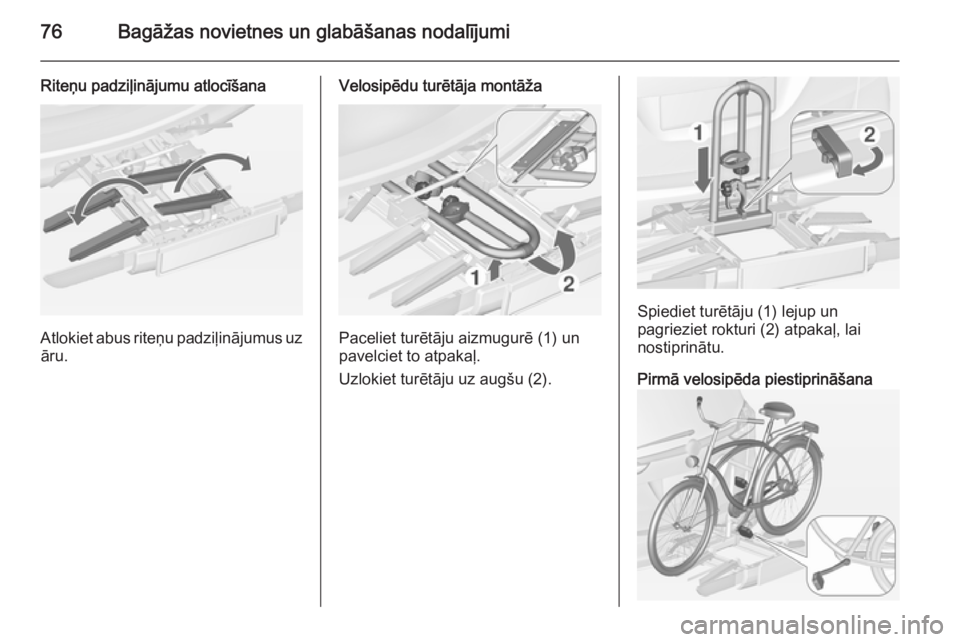

Riteņu padziļinājumu atlocīšana
Atlokiet abus riteņu padziļinājumus uzāru.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē (1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu (2).
Spiediet turētāju (1) lejup un
pagrieziet rokturi (2) atpakaļ, lai
nostiprinātu.
Pirmā velosipēda piestiprināšana

Bagāžas novietnes un glabāšanas nodalījumi77
1. Pagrieziet pedāļus vajadzīgajāpozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu priekšējos
riteņu padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajos
padziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā divus
velosipēdus, pirms otrā velosipēda
piestiprināšanas ir jānostiprina
adapteris.
1. Piestipriniet adapteri
aizmugurējai velosipēdu
pārvadāšanas sistēmai, kā
parādīts attēlā.

78Bagāžas novietnes un glabāšanas nodalījumi

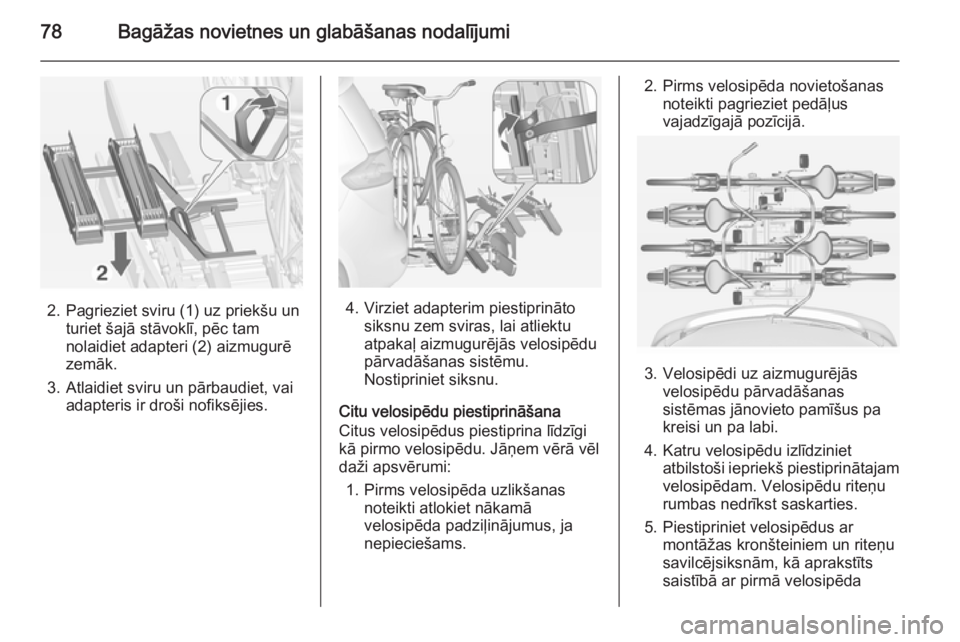

2. Pagrieziet sviru (1) uz priekšu unturiet šajā stāvoklī, pēc tam
nolaidiet adapteri (2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.4. Virziet adapterim piestiprināto siksnu zem sviras, lai atliektu
atpakaļ aizmugurējās velosipēdu
pārvadāšanas sistēmu.
Nostipriniet siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda
