2015 OPEL MOKKA Priručnik za vlasnika (in Croatian)

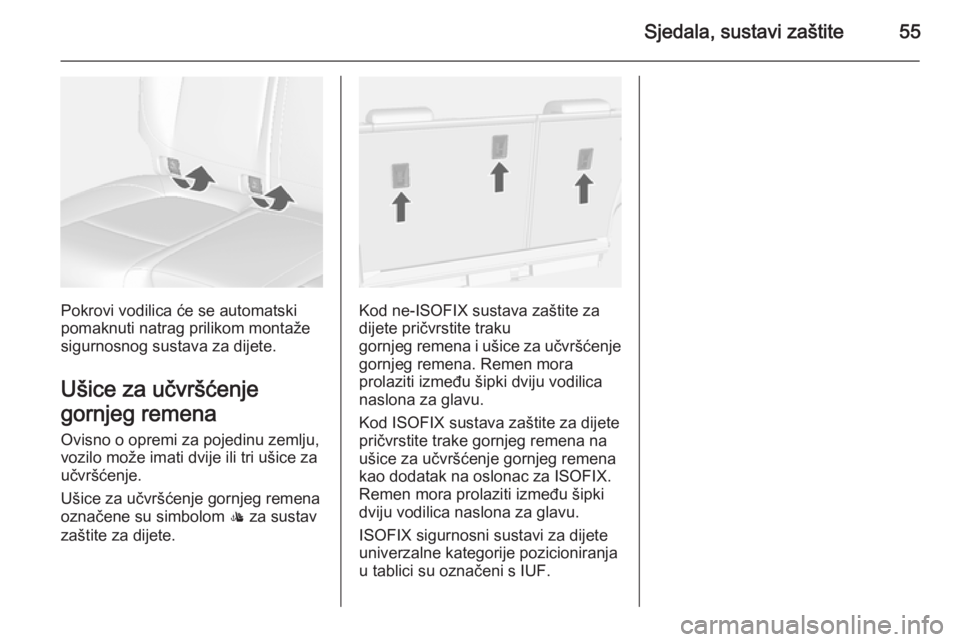

Sjedala, sustavi zaštite55
Pokrovi vodilica će se automatski
pomaknuti natrag prilikom montaže
sigurnosnog sustava za dijete.
Ušice za učvršćenje
gornjeg remena Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg remena
označene su simbolom : za sustav
zaštite za dijete.Kod ne-ISOFIX sustava zaštite za
dijete pričvrstite traku
gornjeg remena i ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Kod ISOFIX sustava zaštite za dijete
pričvrstite trake gornjeg remena na
ušice za učvršćenje gornjeg remena
kao dodatak na oslonac za ISOFIX.
Remen mora prolaziti između šipki
dviju vodilica naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

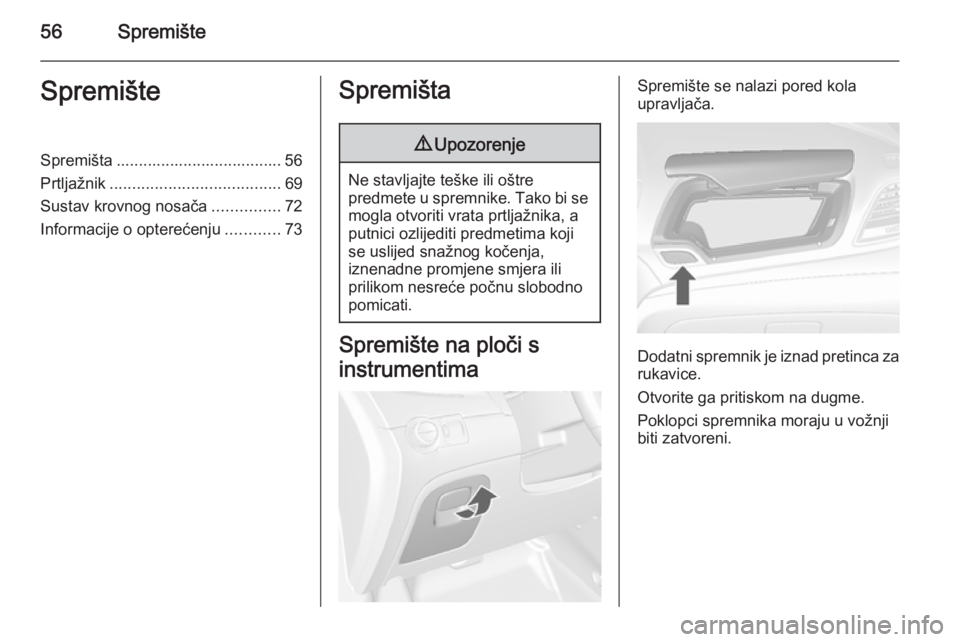

56SpremišteSpremišteSpremišta ..................................... 56
Prtljažnik ...................................... 69
Sustav krovnog nosača ...............72
Informacije o opterećenju ............73Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Spremište se nalazi pored kola
upravljača.
Dodatni spremnik je iznad pretinca za
rukavice.
Otvorite ga pritiskom na dugme.
Poklopci spremnika moraju u vožnji
biti zatvoreni.

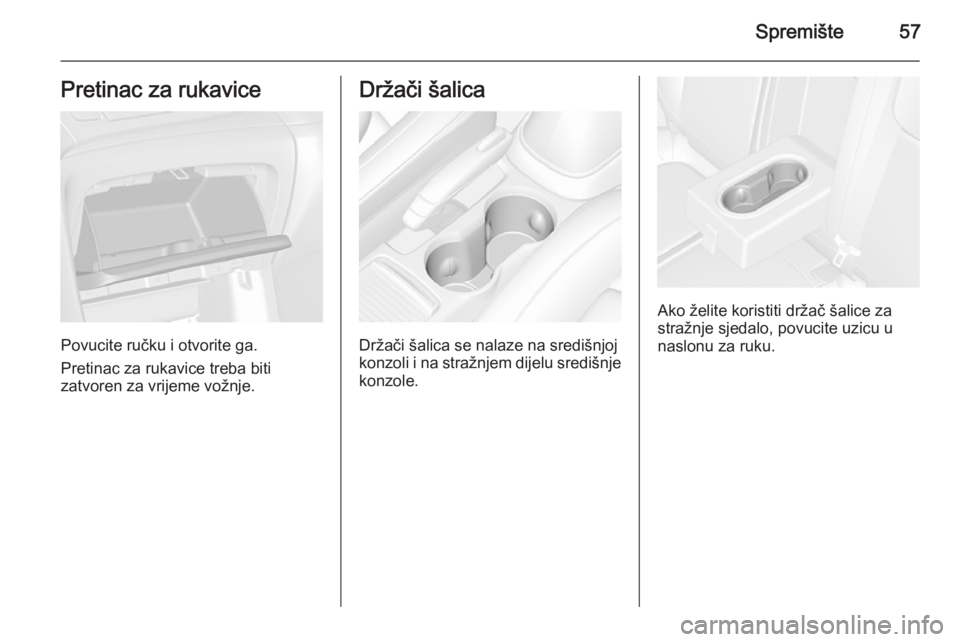

Spremište57Pretinac za rukavice
Povucite ručku i otvorite ga.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači šalica se nalaze na središnjoj
konzoli i na stražnjem dijelu središnje konzole.
Ako želite koristiti držač šalice za
stražnje sjedalo, povucite uzicu u
naslonu za ruku.

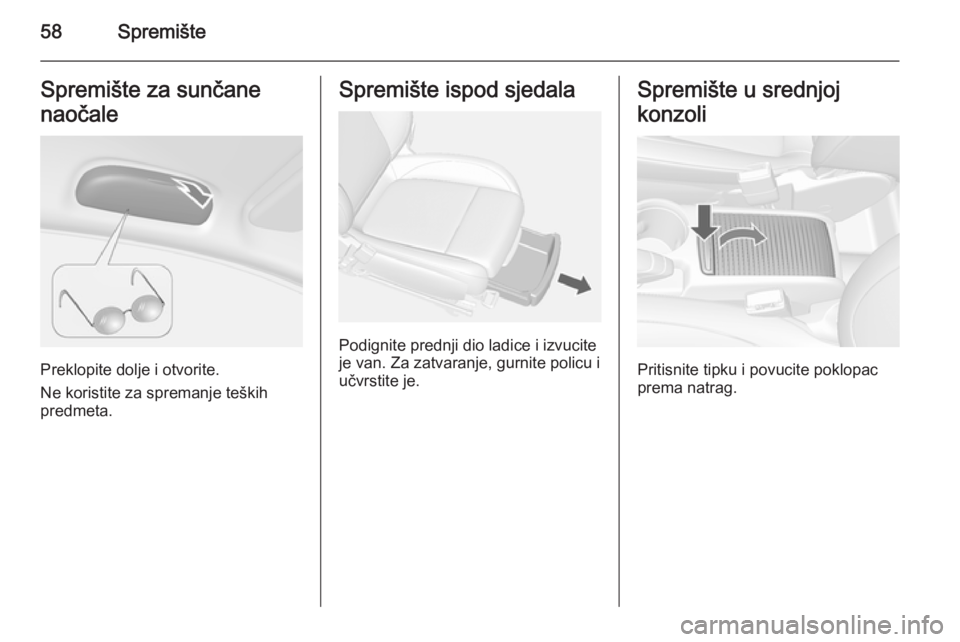

58SpremišteSpremište za sunčane
naočale
Preklopite dolje i otvorite.
Ne koristite za spremanje teških
predmeta.
Spremište ispod sjedala
Podignite prednji dio ladice i izvucite
je van. Za zatvaranje, gurnite policu i
učvrstite je.
Spremište u srednjoj
konzoli
Pritisnite tipku i povucite poklopac
prema natrag.

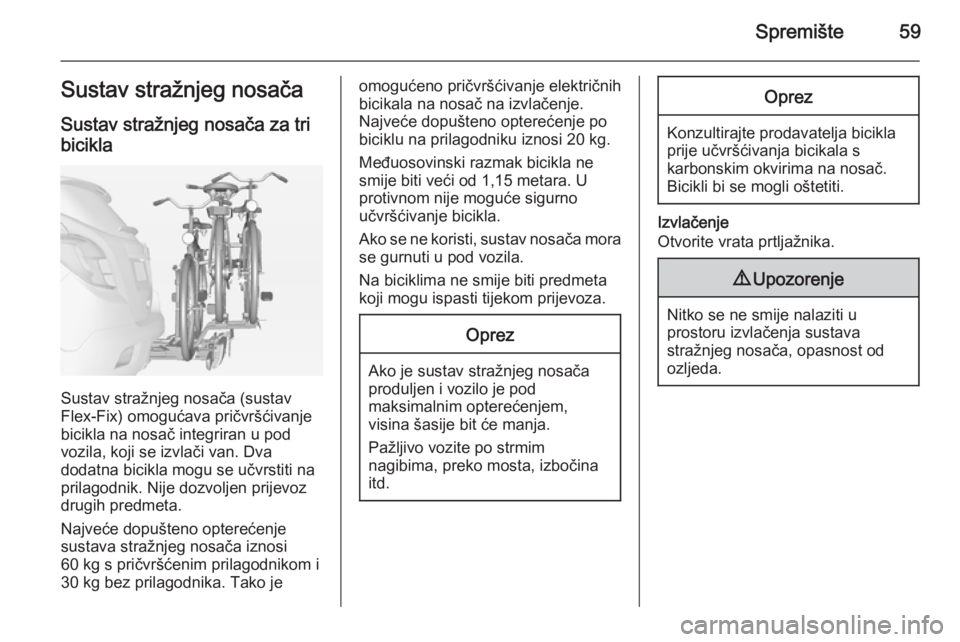

Spremište59Sustav stražnjeg nosačaSustav stražnjeg nosača za tri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Dva
dodatna bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
60 kg s pričvršćenim prilagodnikom i 30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje po
biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

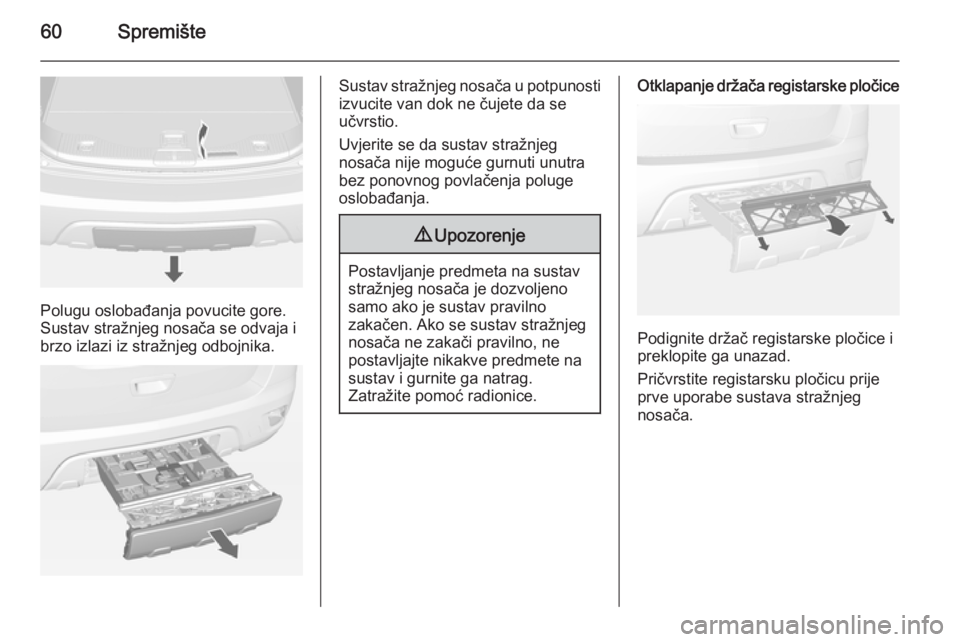

60Spremište
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.

Spremište61

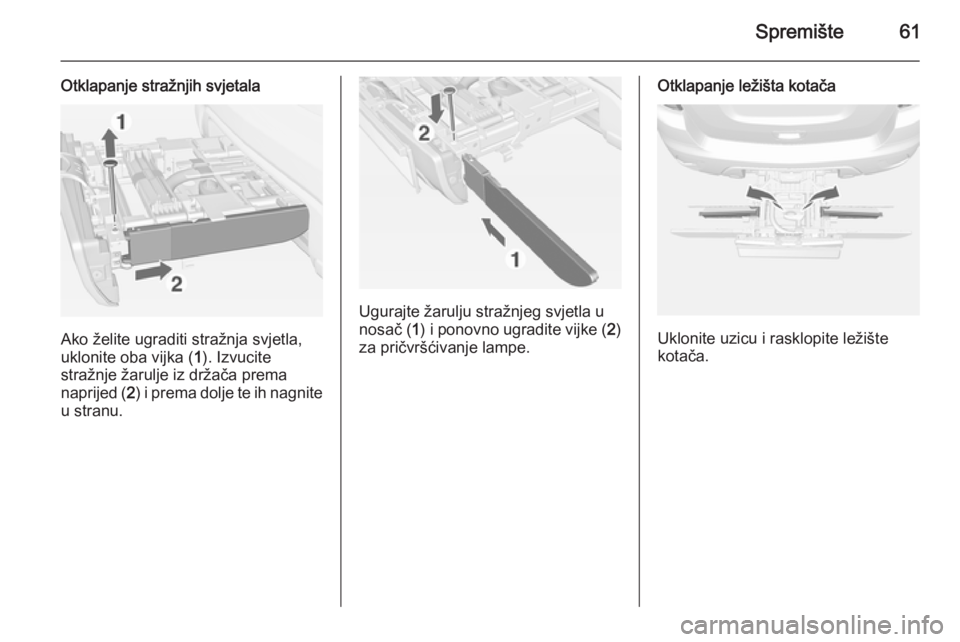

Otklapanje stražnjih svjetala
Ako želite ugraditi stražnja svjetla,
uklonite oba vijka ( 1). Izvucite
stražnje žarulje iz držača prema
naprijed ( 2) i prema dolje te ih nagnite
u stranu.
Ugurajte žarulju stražnjeg svjetla u
nosač ( 1) i ponovno ugradite vijke ( 2)
za pričvršćivanje lampe.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.

62Spremište

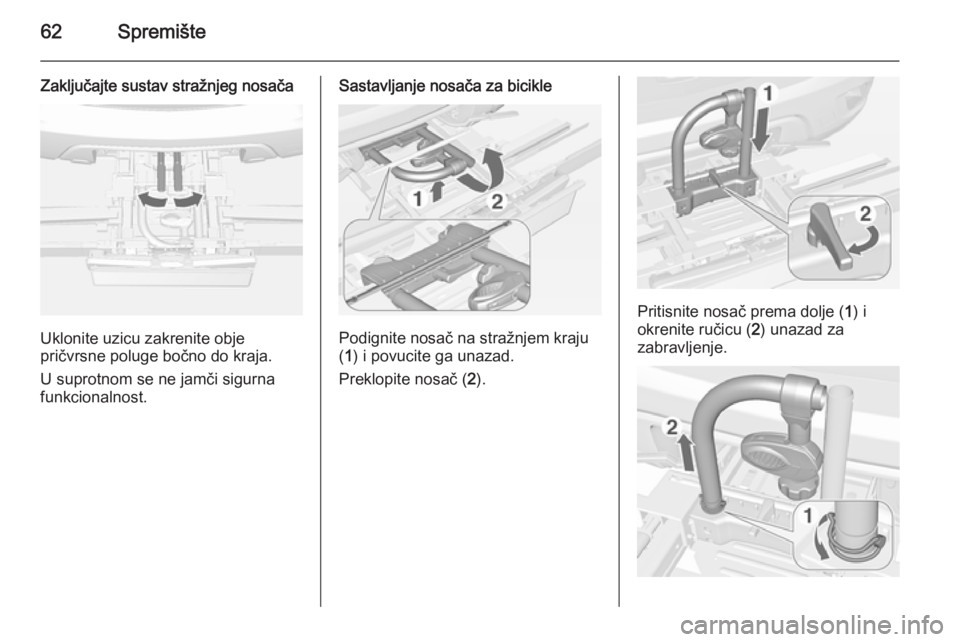

Zaključajte sustav stražnjeg nosača
Uklonite uzicu zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unazad.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unazad za
zabravljenje.
