Page 81 of 229

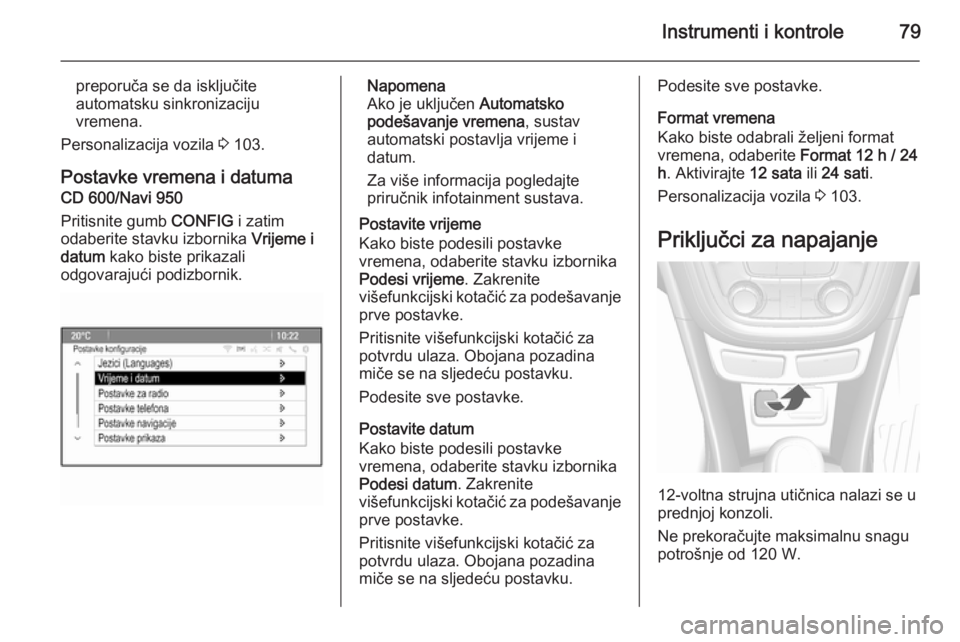

Instrumenti i kontrole79
preporuča se da isključite
automatsku sinkronizaciju
vremena.
Personalizacija vozila 3 103.
Postavke vremena i datuma
CD 600/Navi 950
Pritisnite gumb CONFIG i zatim
odaberite stavku izbornika Vrijeme i
datum kako biste prikazali
odgovarajući podizbornik.Napomena
Ako je uključen Automatsko
podešavanje vremena , sustav
automatski postavlja vrijeme i
datum.
Za više informacija pogledajte
priručnik infotainment sustava.
Postavite vrijeme
Kako biste podesili postavke
vremena, odaberite stavku izbornika
Podesi vrijeme . Zakrenite
višefunkcijski kotačić za podešavanje
prve postavke.
Pritisnite višefunkcijski kotačić za
potvrdu ulaza. Obojana pozadina
miče se na sljedeću postavku.
Podesite sve postavke.
Postavite datum
Kako biste podesili postavke
vremena, odaberite stavku izbornika
Podesi datum . Zakrenite
višefunkcijski kotačić za podešavanje prve postavke.
Pritisnite višefunkcijski kotačić za
potvrdu ulaza. Obojana pozadina
miče se na sljedeću postavku.Podesite sve postavke.
Format vremena
Kako biste odabrali željeni format
vremena, odaberite Format 12 h / 24
h . Aktivirajte 12 sata ili 24 sati .
Personalizacija vozila 3 103.
Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
Page 82 of 229

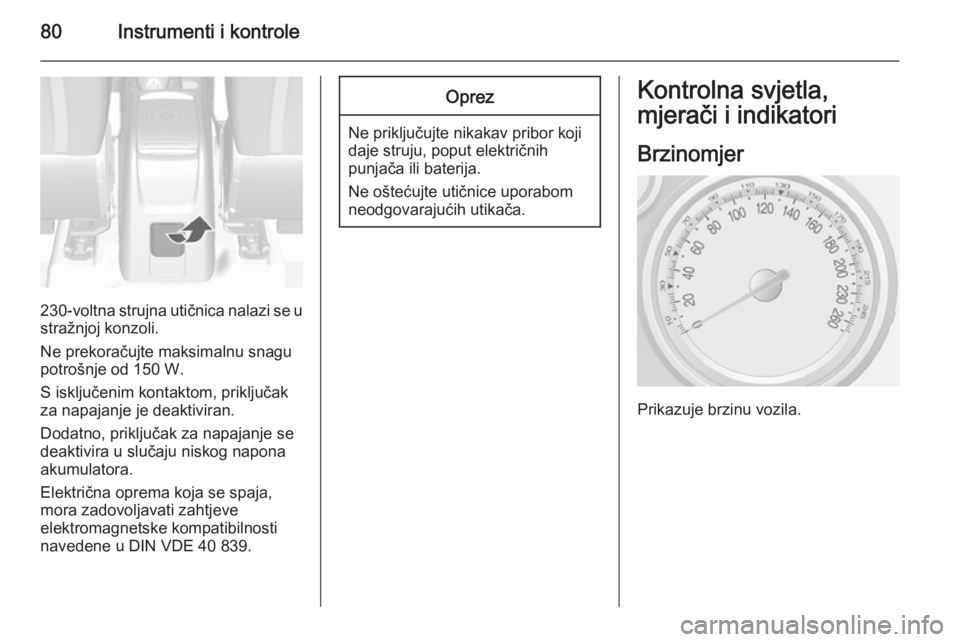

80Instrumenti i kontrole
230-voltna strujna utičnica nalazi se u
stražnjoj konzoli.
Ne prekoračujte maksimalnu snagu
potrošnje od 150 W.
S isključenim kontaktom, priključak
za napajanje je deaktiviran.
Dodatno, priključak za napajanje se
deaktivira u slučaju niskog napona
akumulatora.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Ne oštećujte utičnice uporabom
neodgovarajućih utikača.
Kontrolna svjetla,
mjerači i indikatori
Brzinomjer
Prikazuje brzinu vozila.
Page 83 of 229

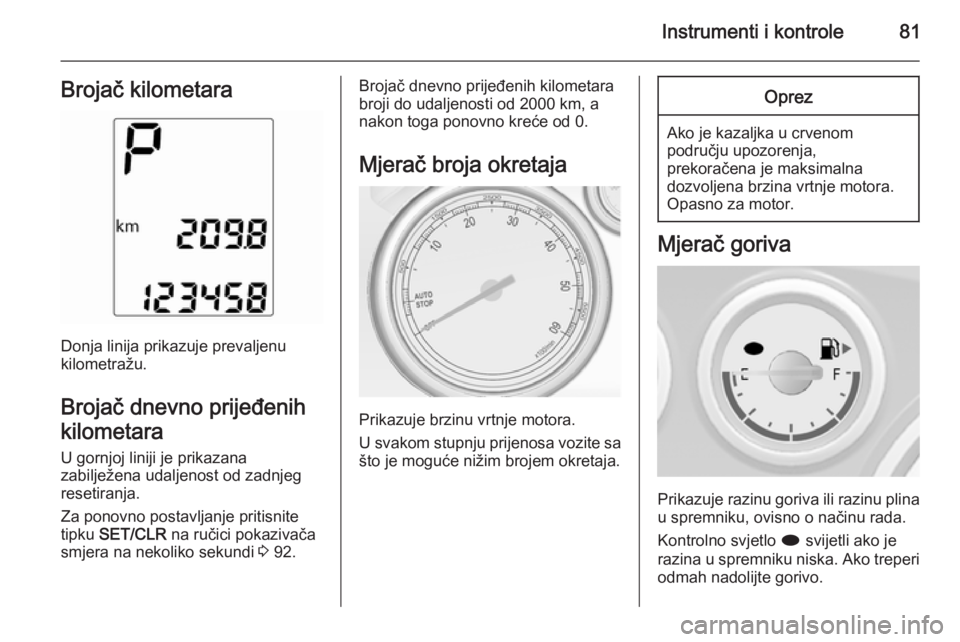

Instrumenti i kontrole81Brojač kilometara
Donja linija prikazuje prevaljenu
kilometražu.
Brojač dnevno prijeđenih
kilometara U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 92.
Brojač dnevno prijeđenih kilometara
broji do udaljenosti od 2000 km, a
nakon toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku, ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Page 84 of 229

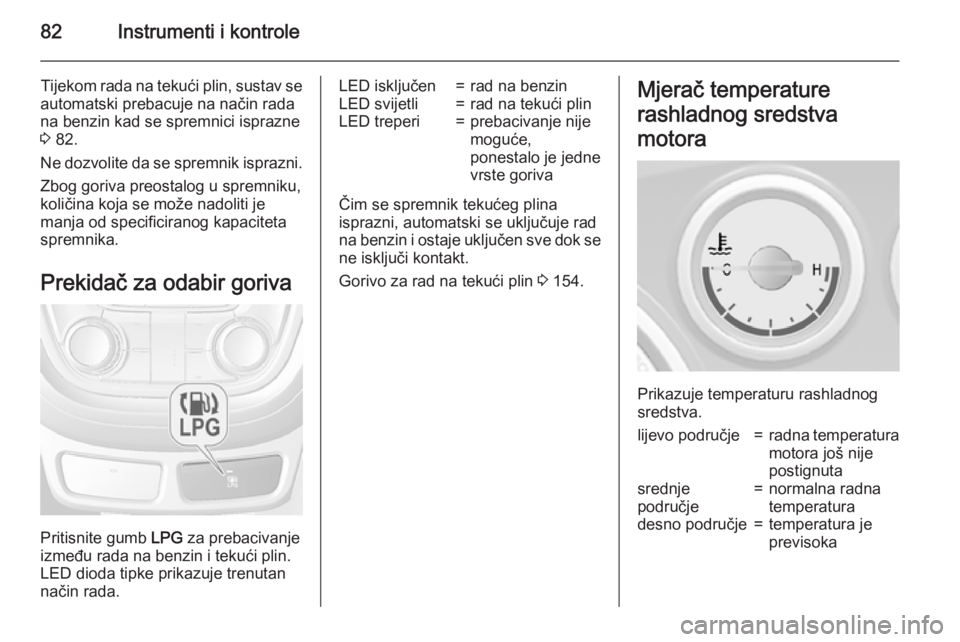

82Instrumenti i kontrole
Tijekom rada na tekući plin, sustav se
automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 82.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite gumb LPG za prebacivanje
između rada na benzin i tekući plin.
LED dioda tipke prikazuje trenutan
način rada.
LED isključen=rad na benzinLED svijetli=rad na tekući plinLED treperi=prebacivanje nije
moguće,
ponestalo je jedne
vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad na tekući plin 3 154.
Mjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno područje=temperatura je
previsoka
Page 85 of 229

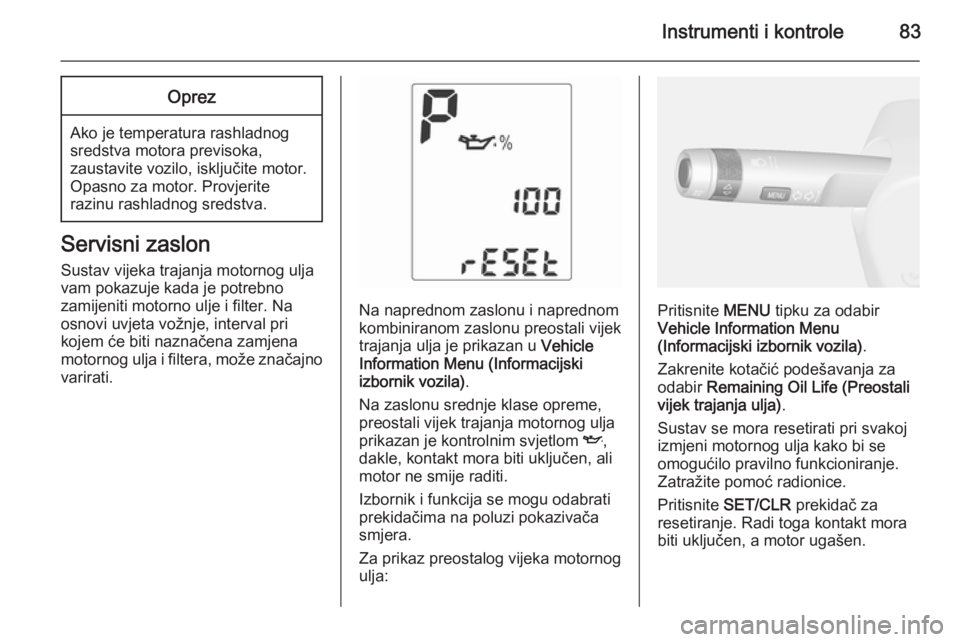

Instrumenti i kontrole83Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Na naprednom zaslonu i naprednom
kombiniranom zaslonu preostali vijek trajanja ulja je prikazan u Vehicle
Information Menu (Informacijski
izbornik vozila) .
Na zaslonu srednje klase opreme,
preostali vijek trajanja motornog ulja
prikazan je kontrolnim svjetlom I,
dakle, kontakt mora biti uključen, ali
motor ne smije raditi.
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača smjera.
Za prikaz preostalog vijeka motornog
ulja:Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR prekidač za
resetiranje. Radi toga kontakt mora
biti uključen, a motor ugašen.
Page 86 of 229
84Instrumenti i kontrole
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 92.
Servisne informacije 3 204.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje,
informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja
Page 87 of 229
Instrumenti i kontrole85

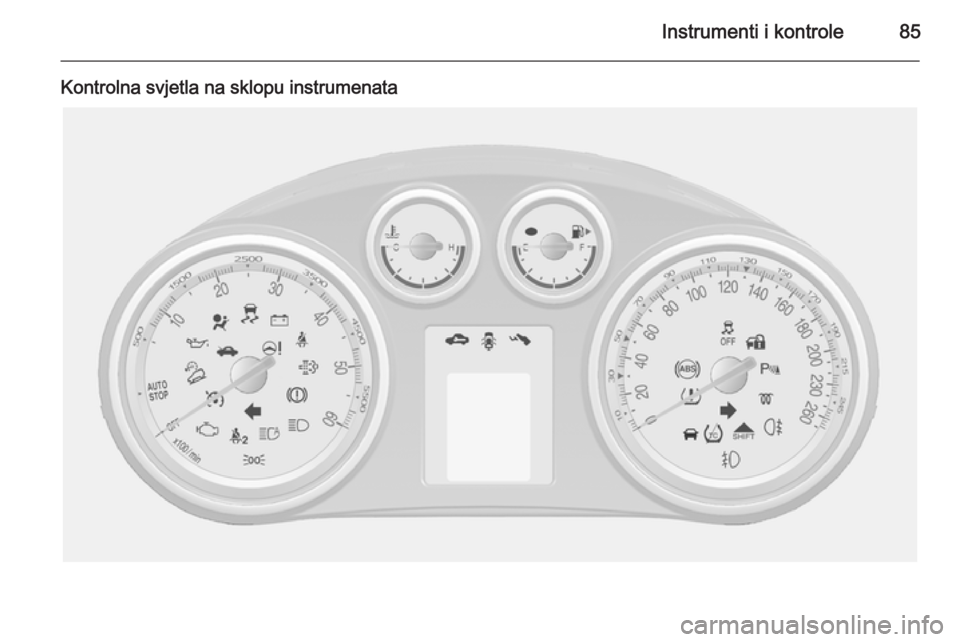

Kontrolna svjetla na sklopu instrumenata
Page 88 of 229

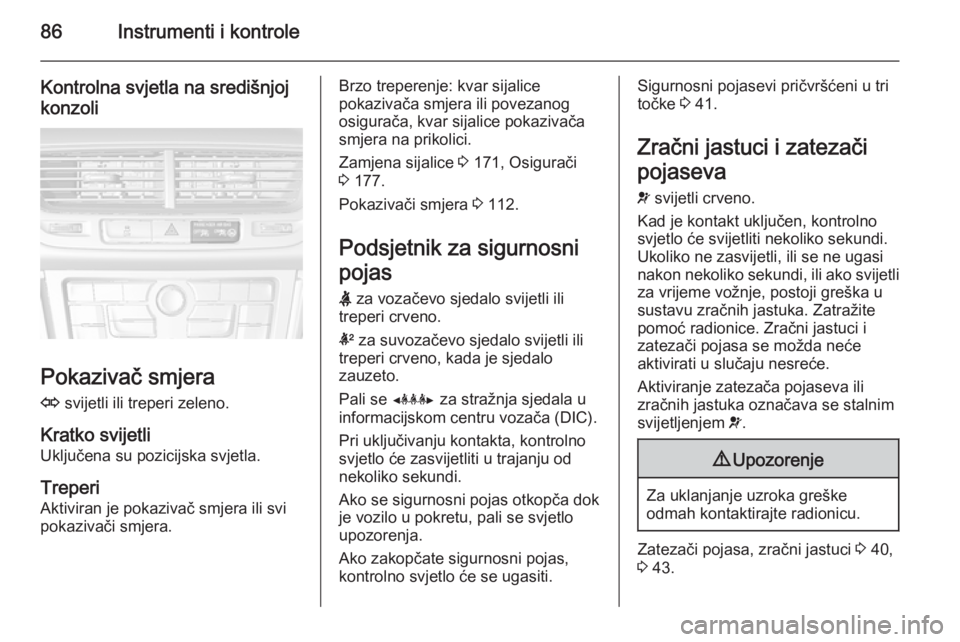

86Instrumenti i kontrole
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 171, Osigurači
3 177.
Pokazivači smjera 3 112.
Podsjetnik za sigurnosni
pojas X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Pali se Y za stražnja sjedala u
informacijskom centru vozača (DIC).
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti u trajanju od
nekoliko sekundi.
Ako se sigurnosni pojas otkopča dok je vozilo u pokretu, pali se svjetlo
upozorenja.
Ako zakopčate sigurnosni pojas,
kontrolno svjetlo će se ugasiti.Sigurnosni pojasevi pričvršćeni u tri
točke 3 41.
Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Kad je kontakt uključen, kontrolno
svjetlo će svijetliti nekoliko sekundi. Ukoliko ne zasvijetli, ili se ne ugasinakon nekoliko sekundi, ili ako svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 40,
3 43.
