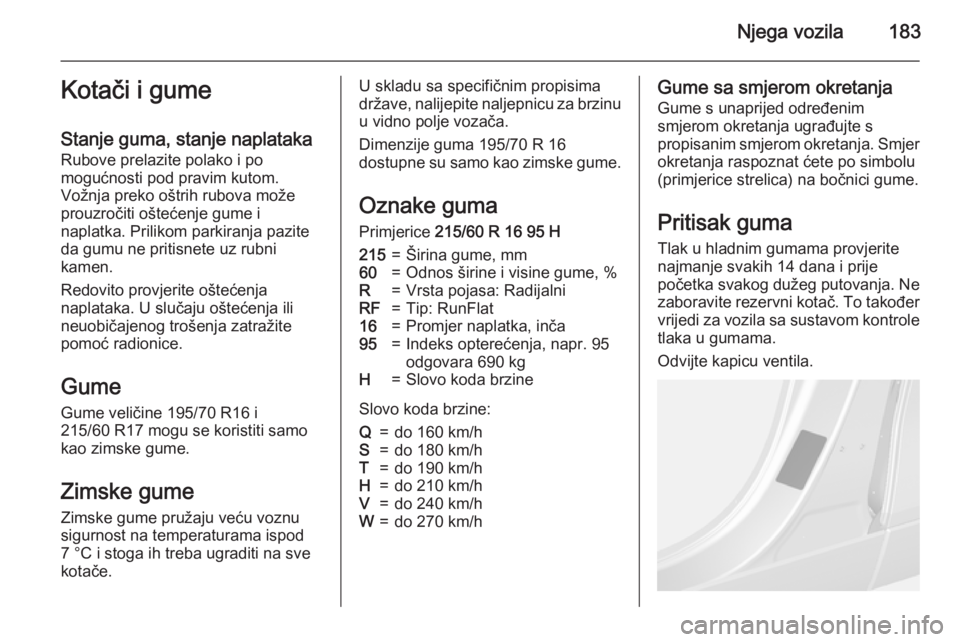

Page 185 of 229

Njega vozila183Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume veličine 195/70 R16 i
215/60 R17 mogu se koristiti samo
kao zimske gume.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Dimenzije guma 195/70 R 16
dostupne su samo kao zimske gume.
Oznake guma
Primjerice 215/60 R 16 95 H215=Širina gume, mm60=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inča95=Indeks opterećenja, napr. 95
odgovara 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hGume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.
Page 186 of 229

184Njega vozila
Tlak u gumi 3 217.
Naljepnica s informacijama o tlaku
gume na okviru lijevih ili desnih vrata
odnosi se na originalne gume i
odgovarajući tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 212.
2. Utvrdite odgovarajuću gumu.Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 217.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Sustav nadzora pritiska u
gumama
Sustav za nadzor tlaka u gumama
(TMPS) kontinuirano provjerava tlak
u svima četirima kotačima jednom u
minuti kada brzina vozila prekorači
određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Page 187 of 229
Njega vozila185
Trenutne vrijednosti tlaka u gumama
mogu biti prikazane u izborniku
Vehicle Information Menu
(Informacijski izbornik vozila) , u
informacijskom centru vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja u vezi
tlaka prikazuju se putem poruke, s
treptanjem prikaza odgovarajuće
gume u DIC-u.Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 89.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 217.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u
gumama u sustavu DIC. Za to vrijeme
može se upaliti w.
Page 188 of 229

186Njega vozila
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Poruke vozila 3 97.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te kotače. Kontrolno svjetlo
w svijetli. Za ostala tri kotača sustav i
dalje radi.
Korištenje komercijalno dostupnih kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima: zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom: zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 217 i odaberite
dotičnu postavku u izborniku Tire
Load (Opterećenje gume) na
informacijskom centru vozača,
Vehicle Information Menu
(Informacijski izbornik vozila) 3 92.
Odaberite:
■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
■ Max (Maks) za puno opterećenje
Postupak usklađivanja TPMS
osjetnika
Svaki TPMS osjetnik ima jedinstven
identifikacijski kod. Nakon rotiranja guma ili zamjene kompletne garniture
kotača i ako je jedan ili više TMPS
senzora zamijenjeno, identifikacijski
kod morate uskladiti s novim

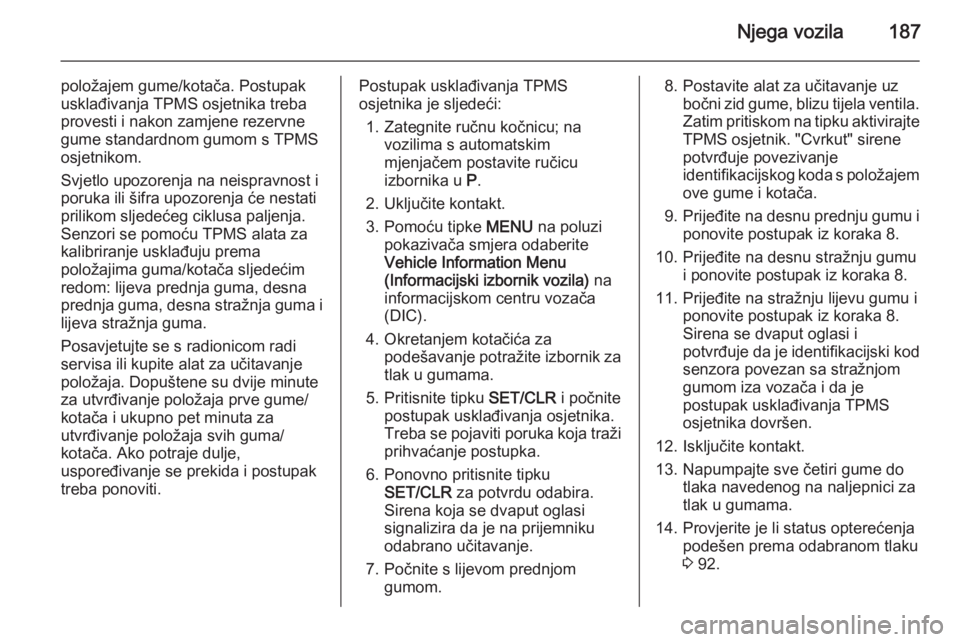

Page 189 of 229

Njega vozila187
položajem gume/kotača. Postupak
usklađivanja TPMS osjetnika treba
provesti i nakon zamjene rezervne
gume standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost i
poruka ili šifra upozorenja će nestati
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću TPMS alata za
kalibriranje usklađuju prema
položajima guma/kotača sljedećim
redom: lijeva prednja guma, desna
prednja guma, desna stražnja guma i
lijeva stražnja guma.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute za utvrđivanje položaja prve gume/
kotača i ukupno pet minuta za
utvrđivanje položaja svih guma/
kotača. Ako potraje dulje,
uspoređivanje se prekida i postupak
treba ponoviti.Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite ručnu kočnicu; na vozilima s automatskim
mjenjačem postavite ručicu
izbornika u P.
2. Uključite kontakt. 3. Pomoću tipke MENU na poluzi
pokazivača smjera odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača (DIC).
4. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
5. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži prihvaćanje postupka.
6. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
signalizira da je na prijemniku odabrano učitavanje.
7. Počnite s lijevom prednjom gumom.8. Postavite alat za učitavanje uzbočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. "Cvrkut" sirene
potvrđuje povezivanje
identifikacijskog koda s položajem
ove gume i kotača.
9. Prijeđite na desnu prednju gumu i
ponovite postupak iz koraka 8.
10. Prijeđite na desnu stražnju gumu i ponovite postupak iz koraka 8.
11. Prijeđite na stražnju lijevu gumu i ponovite postupak iz koraka 8.
Sirena se dvaput oglasi i
potvrđuje da je identifikacijski kod senzora povezan sa stražnjom
gumom iza vozača i da je
postupak usklađivanja TPMS
osjetnika dovršen.
12. Isključite kontakt.
13. Napumpajte sve četiri gume do tlaka navedenog na naljepnici za
tlak u gumama.
14. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 92.

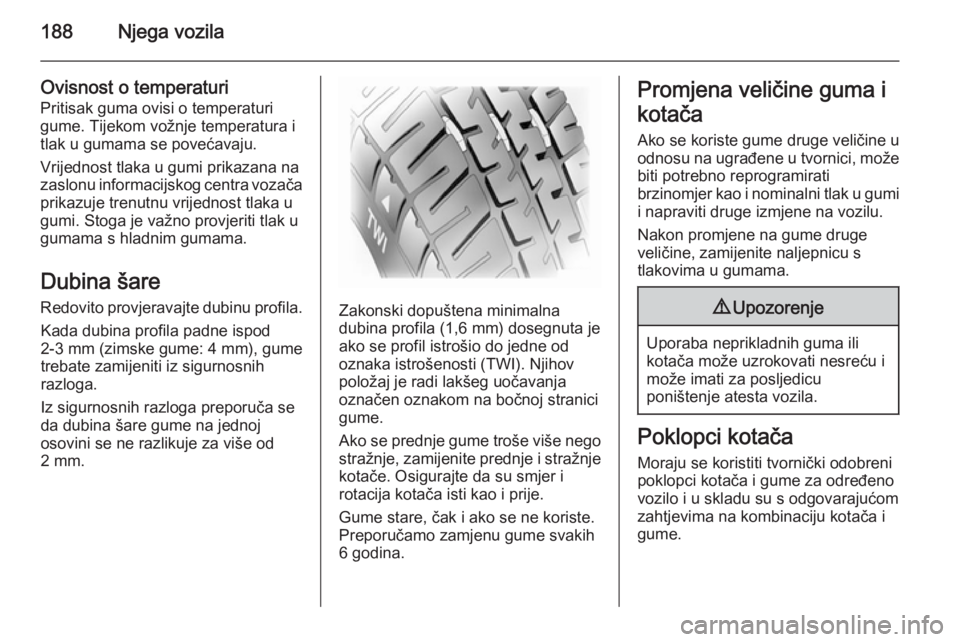

Page 190 of 229

188Njega vozila
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje trenutnu vrijednost tlaka u
gumi. Stoga je važno provjeriti tlak u
gumama s hladnim gumama.
Dubina šare Redovito provjeravajte dubinu profila.Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, zamijenite prednje i stražnje
kotače. Osigurajte da su smjer i
rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.

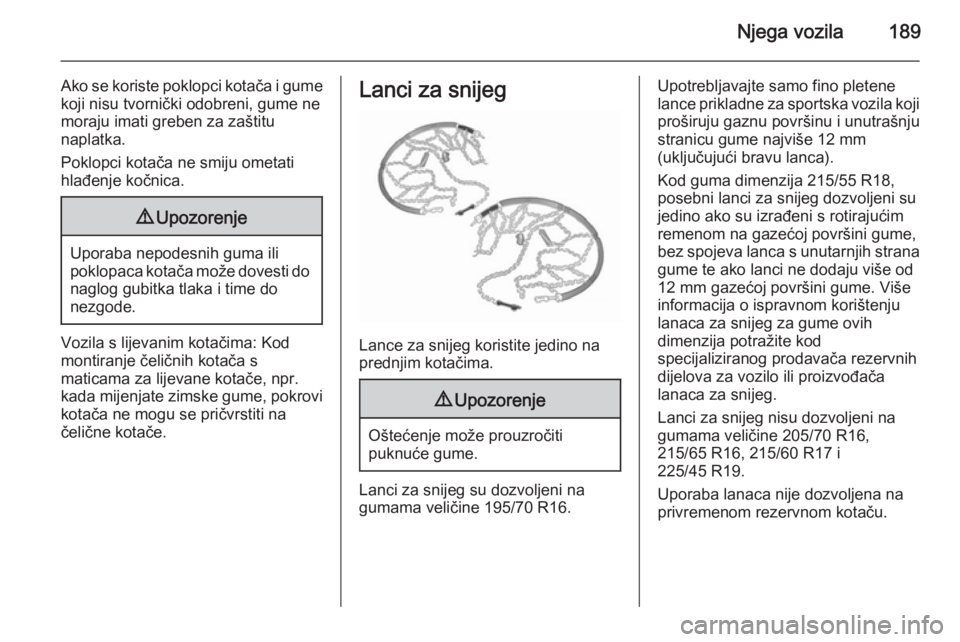

Page 191 of 229

Njega vozila189
Ako se koriste poklopci kotača i gumekoji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s lijevanim kotačima: Kod
montiranje čeličnih kotača s
maticama za lijevane kotače, npr.
kada mijenjate zimske gume, pokrovi
kotača ne mogu se pričvrstiti na
čelične kotače.
Lanci za snijeg
Lance za snijeg koristite jedino na
prednjim kotačima.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dozvoljeni na
gumama veličine 195/70 R16.
Upotrebljavajte samo fino pletene
lance prikladne za sportska vozila koji proširuju gaznu površinu i unutrašnju
stranicu gume najviše 12 mm
(uključujući bravu lanca).
Kod guma dimenzija 215/55 R18,
posebni lanci za snijeg dozvoljeni su
jedino ako su izrađeni s rotirajućim
remenom na gazećoj površini gume,
bez spojeva lanca s unutarnjih strana
gume te ako lanci ne dodaju više od
12 mm gazećoj površini gume. Više
informacija o ispravnom korištenju
lanaca za snijeg za gume ovih
dimenzija potražite kod
specijaliziranog prodavača rezervnih dijelova za vozilo ili proizvođača
lanaca za snijeg.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 205/70 R16,
215/65 R16, 215/60 R17 i
225/45 R19.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Page 192 of 229
190Njega vozilaKomplet za popravak
gume
Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Komplet za popravak gume je
spremljen na desnoj strani prtljažnika.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.
3. Izvadite električni spojni kabel (1) i crijevo za zrak (2) iz spremišta nadonjoj strani kompresora.
