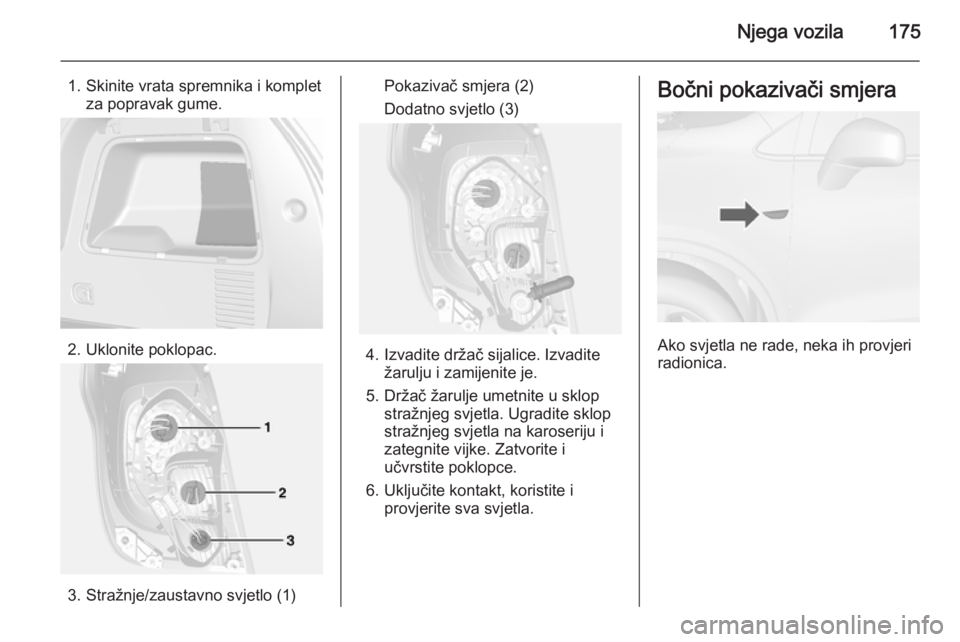

Njega vozila175
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Stražnje/zaustavno svjetlo (1)
Pokazivač smjera (2)
Dodatno svjetlo (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Ako svjetla ne rade, neka ih provjeri
radionica.

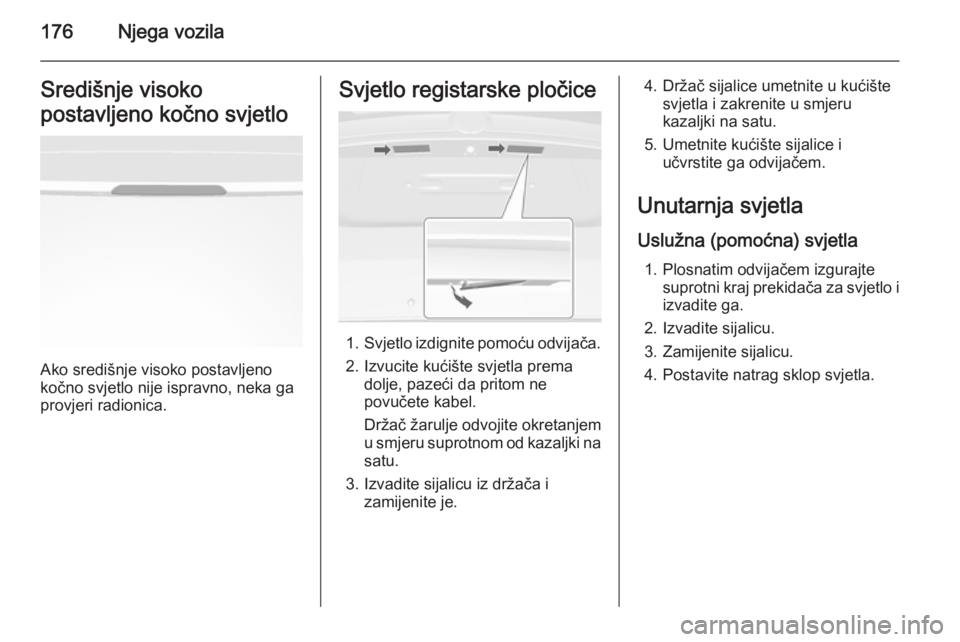

176Njega vozilaSredišnje visoko
postavljeno kočno svjetlo
Ako središnje visoko postavljeno
kočno svjetlo nije ispravno, neka ga provjeri radionica.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač žarulje odvojite okretanjem
u smjeru suprotnom od kazaljki na satu.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućištesvjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Uslužna (pomoćna) svjetla 1. Plosnatim odvijačem izgurajte suprotni kraj prekidača za svjetlo i
izvadite ga.
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Postavite natrag sklop svjetla.

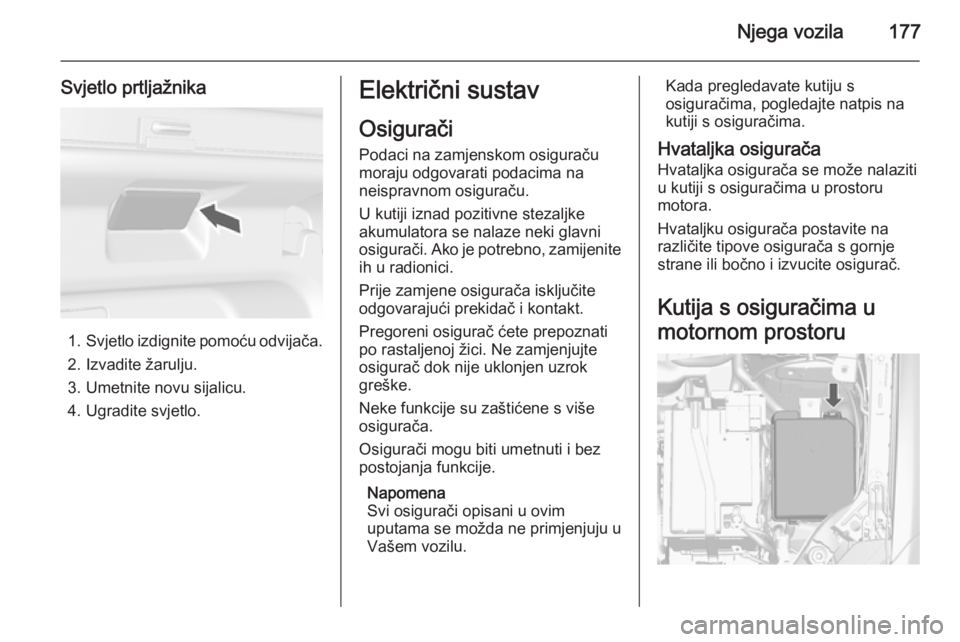

Njega vozila177
Svjetlo prtljažnika
1.Svjetlo izdignite pomoću odvijača.
2. Izvadite žarulju.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru

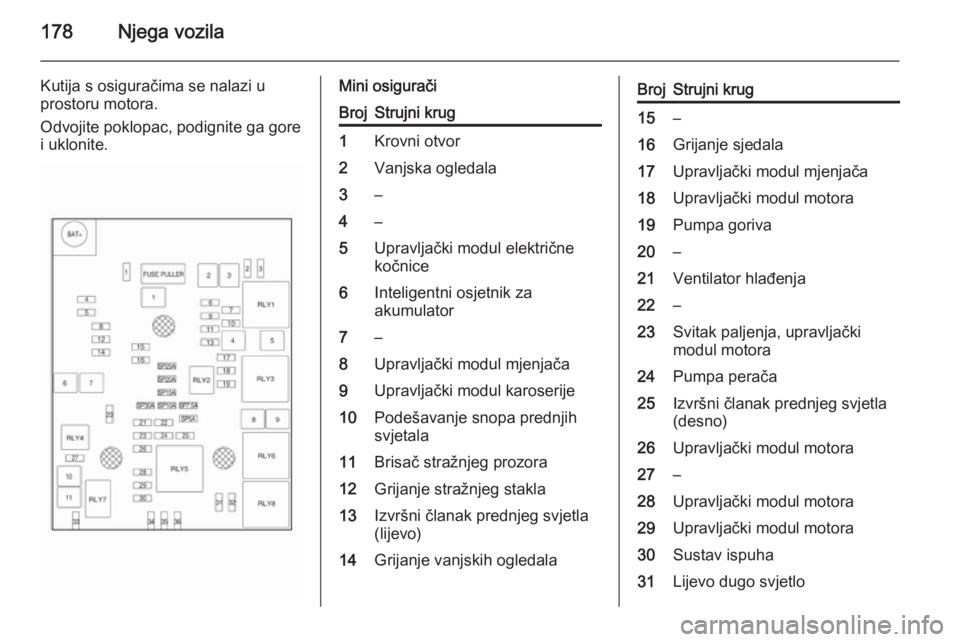

178Njega vozila
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.Mini osiguračiBrojStrujni krug1Krovni otvor2Vanjska ogledala3–4–5Upravljački modul električne kočnice6Inteligentni osjetnik za
akumulator7–8Upravljački modul mjenjača9Upravljački modul karoserije10Podešavanje snopa prednjih
svjetala11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Izvršni članak prednjeg svjetla
(lijevo)14Grijanje vanjskih ogledalaBrojStrujni krug15–16Grijanje sjedala17Upravljački modul mjenjača18Upravljački modul motora19Pumpa goriva20–21Ventilator hlađenja22–23Svitak paljenja, upravljački
modul motora24Pumpa perača25Izvršni članak prednjeg svjetla
(desno)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Sustav ispuha31Lijevo dugo svjetlo

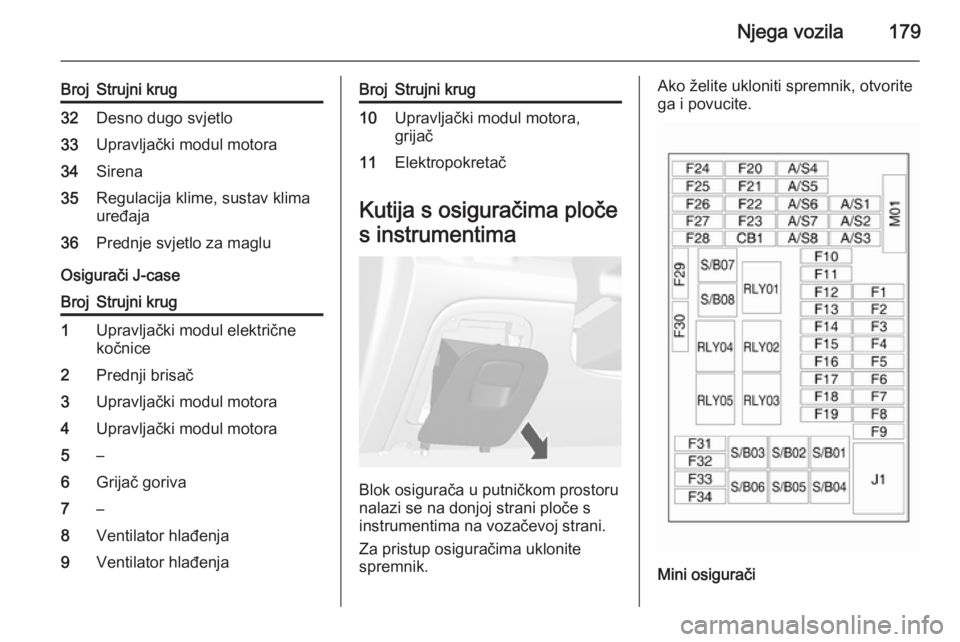

Njega vozila179
BrojStrujni krug32Desno dugo svjetlo33Upravljački modul motora34Sirena35Regulacija klime, sustav klima
uređaja36Prednje svjetlo za maglu
Osigurači J-case
BrojStrujni krug1Upravljački modul električne
kočnice2Prednji brisač3Upravljački modul motora4Upravljački modul motora5–6Grijač goriva7–8Ventilator hlađenja9Ventilator hlađenjaBrojStrujni krug10Upravljački modul motora,
grijač11Elektropokretač
Kutija s osiguračima ploče
s instrumentima
Blok osigurača u putničkom prostoru
nalazi se na donjoj strani ploče s instrumentima na vozačevoj strani.
Za pristup osiguračima uklonite
spremnik.
Ako želite ukloniti spremnik, otvorite ga i povucite.
Mini osigurači

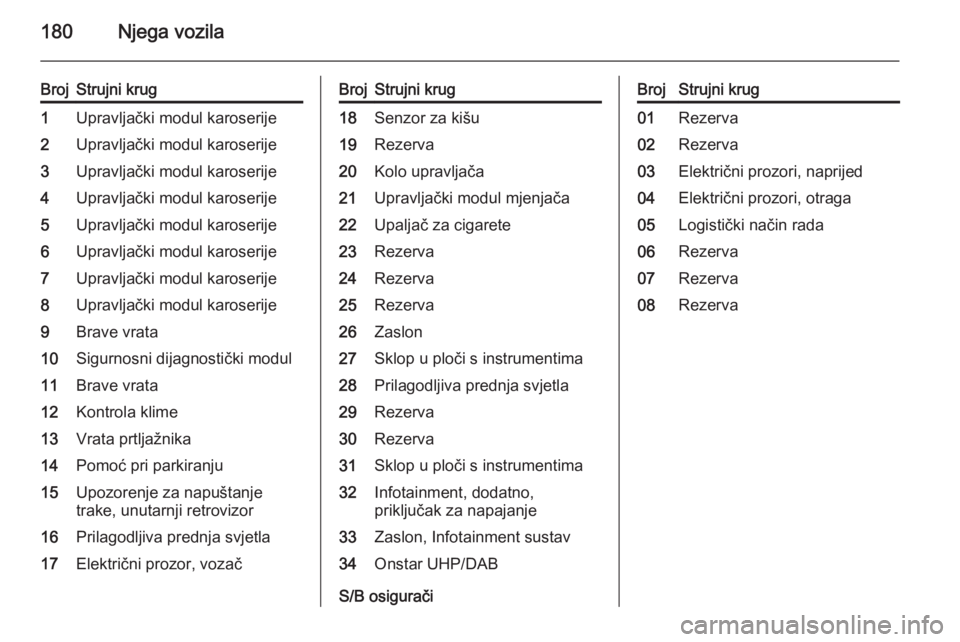

180Njega vozila
BrojStrujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Brave vrata10Sigurnosni dijagnostički modul11Brave vrata12Kontrola klime13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje za napuštanje
trake, unutarnji retrovizor16Prilagodljiva prednja svjetla17Električni prozor, vozačBrojStrujni krug18Senzor za kišu19Rezerva20Kolo upravljača21Upravljački modul mjenjača22Upaljač za cigarete23Rezerva24Rezerva25Rezerva26Zaslon27Sklop u ploči s instrumentima28Prilagodljiva prednja svjetla29Rezerva30Rezerva31Sklop u ploči s instrumentima32Infotainment, dodatno,
priključak za napajanje33Zaslon, Infotainment sustav34Onstar UHP/DAB
S/B osigurači
BrojStrujni krug01Rezerva02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Rezerva07Rezerva08Rezerva

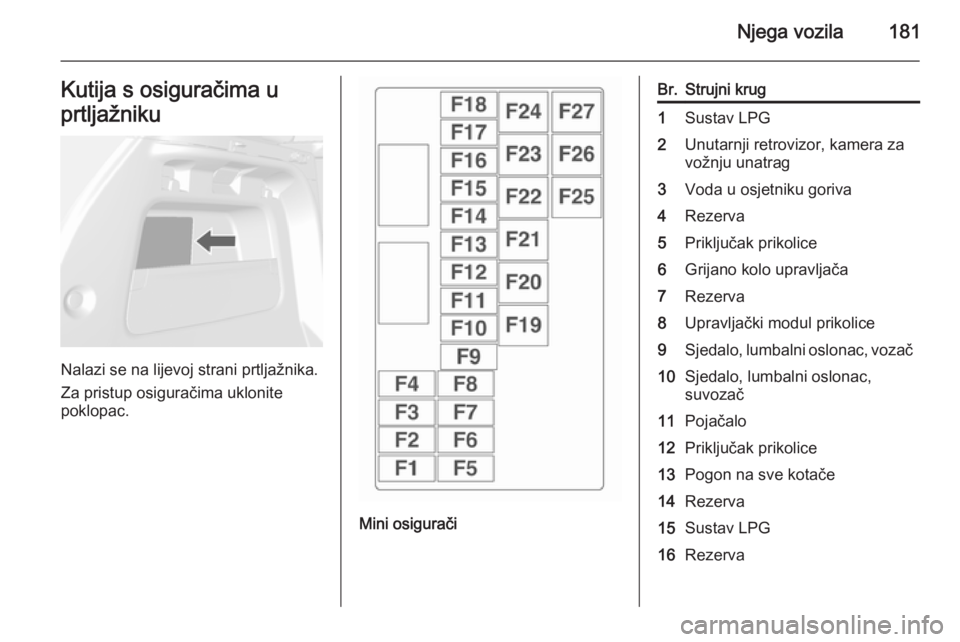

Njega vozila181Kutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.
Mini osigurači
Br.Strujni krug1Sustav LPG2Unutarnji retrovizor, kamera za
vožnju unatrag3Voda u osjetniku goriva4Rezerva5Priključak prikolice6Grijano kolo upravljača7Rezerva8Upravljački modul prikolice9Sjedalo, lumbalni oslonac, vozač10Sjedalo, lumbalni oslonac,
suvozač11Pojačalo12Priključak prikolice13Pogon na sve kotače14Rezerva15Sustav LPG16Rezerva

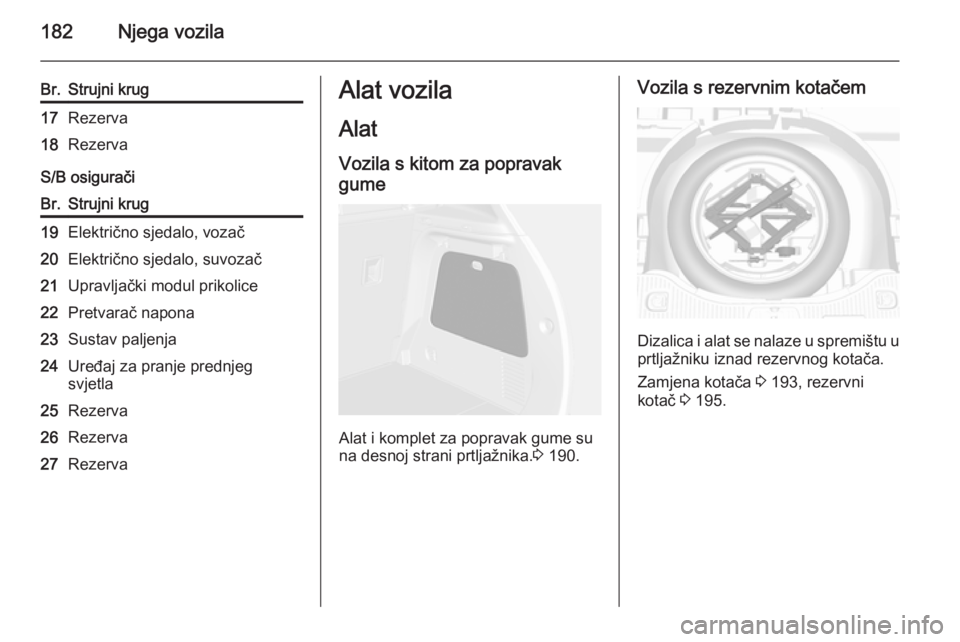

182Njega vozila
Br.Strujni krug17Rezerva18Rezerva
S/B osigurači
Br.Strujni krug19Električno sjedalo, vozač20Električno sjedalo, suvozač21Upravljački modul prikolice22Pretvarač napona23Sustav paljenja24Uređaj za pranje prednjeg
svjetla25Rezerva26Rezerva27RezervaAlat vozila
Alat Vozila s kitom za popravakgume
Alat i komplet za popravak gume su
na desnoj strani prtljažnika. 3 190.
Vozila s rezervnim kotačem
Dizalica i alat se nalaze u spremištu u
prtljažniku iznad rezervnog kotača.
Zamjena kotača 3 193, rezervni
kotač 3 195.
