2015 OPEL ANTARA Omaniku käsiraamat (in Estonian)

Panipaigad63
Tagakandurisüsteemikohandamine jalgrattaga
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.

64Panipaigad

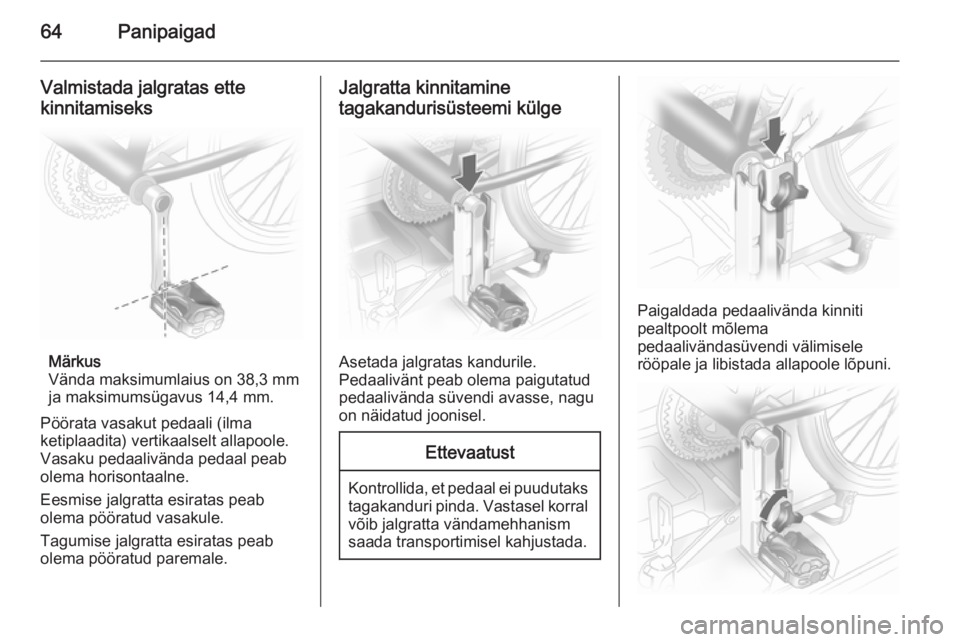

Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Jalgratta kinnitamine
tagakandurisüsteemi külge
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.
Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib jalgratta vändamehhanism
saada transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole lõpuni.

Panipaigad65
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.
Paigutada rattasüvendid nii, et
jalgratas oleks enam-vähem
horisontaalne. Seejuures peab
pedaalide ja tagaluugi vahekaugus
olema vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.
Ettevaatust
Tõmmake rattasooned nii kaugele välja kui vaja, et jalgratta mõlemad rehvid paikneksid soontes.
Vastasel korral ei ole jalgratta
horisontaalkinnitus kindel. Selle nõude eiramisel võivad kuumadheitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: Keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
jalgrataste ja sõiduki vahel on piisav
vahe.
Pingutada käega pedaalilaagri kinnitil olev kinnituskruvi täiesti kinni.

66Panipaigad
Kinnitage mõlemad jalgratta rattadkinnitusrihmade abil rattasüvendite
külge.
Kontrollida jalgratast, et veenduda
selle kindlas kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake
see külje suunas.
Mõlema jalgratta kohta tuleb
rattasüvendite ja pedaalivända
süvendil oleva pöördhoova seaded
üles märkida ja alles hoida. Õige
eelseade lihtsustab jalgratta uuesti
paigaldamist.
Märkus
Nähtavuse suurendamiseks on
soovitatav kinnitada kõige tagumise
jalgratta külge hoiatusmärk.
Jalgratta eemaldamine
tagakandurisüsteemi küljest
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Hoides jalgratast kinni, keerata
pedaalilaagri kinniti kinnituskruvi lahti ja seejärel tõsta pedaalilaagri kinniti
eemaldamiseks üles.

Panipaigad67
Tagakandurisüsteemitagasitõmbamine
Suruda pedaalivända kinnitid
pedaalivändasüvendisse, nagu
joonisel näidatud.
Paigaldada kinnitusrihm ja tõmmata
allapoole pingule, nii kaugele kui
võimalik.
Vajutada vabastushooba ja libistada
rattasüvendid sisse, nii kaugele kui
võimalik.
Vabastada diagonaaltoe
lukustushoob ja pöörata
pedaalivända mõlemad süvendid
alla.
9 Hoiatus
Muljumisoht.

68Panipaigad
Pöörata esmalt parempoolne
kinnitushoob ( 1) ja seejärel
vasakpoolne kinnitushoob ( 2)
ettepoole, kuni neid saab vastavates
süvendites lukustada.Suruda kinnitushoob alla ja tõmmata
mõlemad lambitoed süvenditest
välja.
Pöörata tagatulede tagaosas olevad
lambipesad kinni.
Paigaldada esmalt eesmine tagatuli
( 1 ) ja seejärel tagumine tagatuli ( 2)
süvenditesse ja suruda alla, nii palju kui võimalik. Kahjustuste vältimiseks
suruda kaablid kogu pikkuses
mõlemasse juhikusse.
Tõmmata numbrimärgi raam üles ja
keerata alla horisontaalasendisse.

Panipaigad69

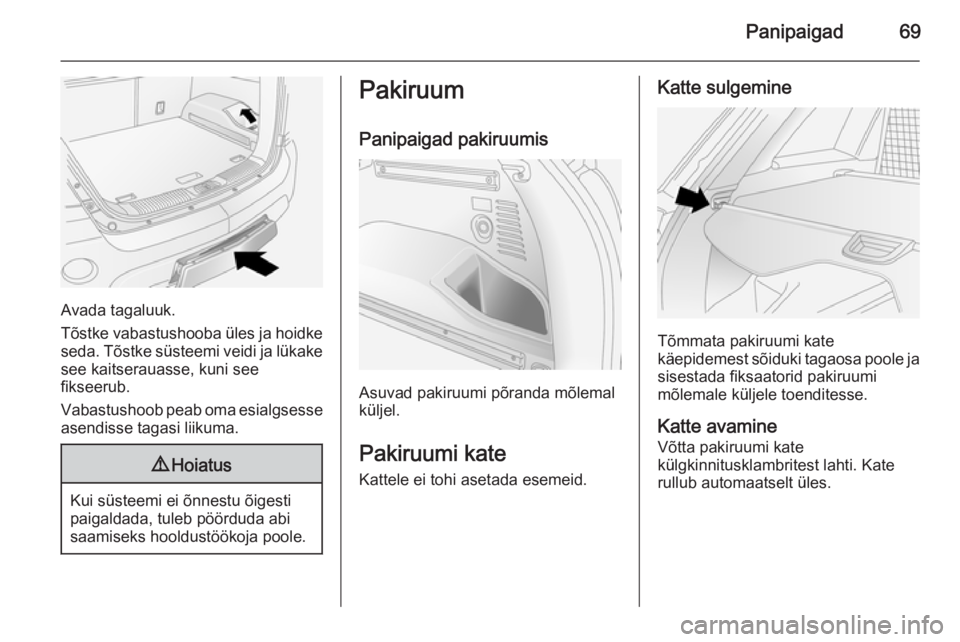

Avada tagaluuk.
Tõstke vabastushooba üles ja hoidke
seda. Tõstke süsteemi veidi ja lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse
asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi
saamiseks hooldustöökoja poole.
Pakiruum
Panipaigad pakiruumis
Asuvad pakiruumi põranda mõlemal
küljel.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Katte sulgemine
Tõmmata pakiruumi kate
käepidemest sõiduki tagaosa poole ja sisestada fiksaatorid pakiruumi
mõlemale küljele toenditesse.
Katte avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. Kate
rullub automaatselt üles.

70Panipaigad
Katte eemaldamine
Avada pakiruumi kate. Tõmmata
sõiduki kahel pool asuvad pesad
keskele, tõsta kate ja eemaldada see küljejuhikutelt.
Paigaldada vastupidises järjekorras.
Põrandaaluse panipaiga
kaas
Tagumise põrandaaluse panipaiga
avamiseks tõmmake põrandakatet
käepidemest üles.
Olenevalt versioonist tuleb tagumise
põrandaaluse panipaiga avamiseks
lükata põrandakatte mõlemad
hoovad käepideme poole ja tõmmata
katet käepidemest üles.
