2015 OPEL ANTARA Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed55
IL=Kasutatav konkreetsele sõidukile ette nähtud või piiratud kasutusvõimalustega või pooluniversaaltüüpi ISOFIX
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalu- ja vanuserühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX
lapseturvasüsteemidel.X=Selles kaalu- ja vanuserühmas ei ole ISOFIXi lapseturvasüsteem lubatud.
ISOFIXi suurusklass ja istmeseade
A - ISO/F3=Näoga sõidu suunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

56Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
ISOFIX-lapseturvasüsteemide
lubatud paigaldusasendid konkreetse
sõidukil on tabelis tähistatud IL-iga.
Tagaistmetele ei tohi korraga
paigaldada rohkem kui kaks ISOFIX
lapseturvasüsteemi ja need ei tohi
olla keskmisel tagaistmel.
ISOFIX kinnituskohad on märgitud
seljatoel oleval sildil.
Ülemise kinnitusrihma
kinnitusaasad
Seljatugede taga asuvad
ülemise kinnitusrihma kinnituskohad
on mõeldud ainult laste
turvaistmetele, mis on varustatud ülemise kinnitusrihma kinnitustega.
Järgige ülemise kinnitusrihmaga
lapseturvasüsteemide
kasutusjuhendit.
ISOFIX ja ülemise kinnitusrihmaga
kinnituste kasutamiseks võib
kasutada universaalseid ISOFIX
lapseturvasüsteeme. Lubatud
paigaldamisasendite tähistus tabelis
on IUF.

Panipaigad57PanipaigadHoiukohad .................................... 57
Pakiruum ...................................... 69
Katusepakiraam ........................... 72
Koormusteave .............................. 72Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Konsoolivõrk
Asub eesmise kaassõitja jalaruumis.
Mündihoidik
Avamiseks tõmmata käepidemest.
Luugi sulgemiseks lükata seda
tugevasti.
Kaardihoidik
Asub mündihoidiku kohal. Kaarti on
käepärane hoida pesas.

58PanipaigadKindalaegas
Kindalaeka valgustus süttib selle
avamisel.
Kindalaeka vaheseina võib selle soonest välja võtta. Hoida vaheseinakindalaeka vasakus servas asuvas
soones.
Sõidu ajal peab kindalaegas olema
suletud.
Lukustatav kindalaegas Kindalaegast saab lukustada ja
avada võtmega.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsooli eesosas.
Topsihoidik on paindlik ja võimaldab
hoida erineva suurusega jooginõusid.
Täiendavad topsihoidikud asuvad
tagaistme keskmises käetoes.
Topsihoidiku avamiseks pöörata
käetugi alla.
Päikeseprillihoidik
Avamiseks: lükata katte tagumist osa. Sulgemiseks: tõmmata kate üles ja
lükata, kuni see paika kinnitub.
Mitte kasutada raskete asjade
hoidmiseks.
Istmealune panipaik
Eesmise kaassõitjaistme alune sahtel
Tõmmata sahtli esiosa üles ja
seejärel ettepoole. Algasendisse
tagasiviimiseks lükata sahtlit istme
poole.

Panipaigad59Käetoe panipaik
Eesmises käetoes asuv
konsoolikarp
Avamiseks: tõmmata hoob üles ja
tõsta kaas üles.
Sulgemiseks: lasta kaas alla ja
suruda see paigale.
Keskkonsooli hoiulaegas
Panipaigale, pistikupesale ja AUX-
sisendile ligipääsemiseks liigutage
topsihoidjat tahapoole.
Pistikupesad 3 80.
AUX-sisend – lisateavet vt
Infotainment-süsteemi juhendist.
Tagakandurisüsteem
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
kandevõime jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Tagakandurisüsteemi tarvikuna
kasutatakse mitmefunktsioonilist
kasti.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.

60PanipaigadEttevaatust
Ärge kinnitage jalgrattakanduritelesüsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõsta vabastamishoob üles. Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tõmmata numbrimärgi raam üles ja pista raami toed lõpuni kinnitustesse.

Panipaigad61

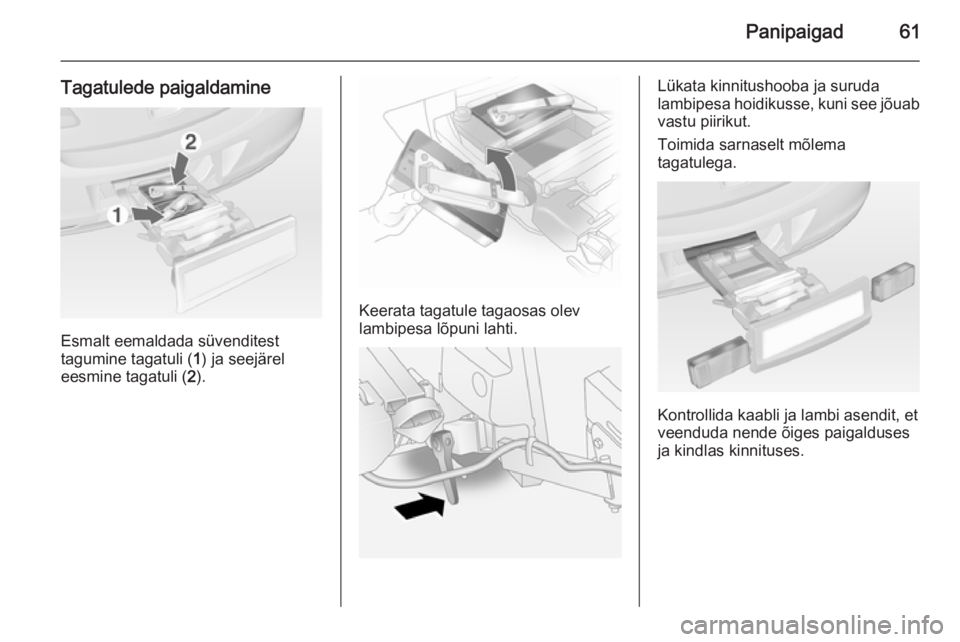

Tagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.
Lükata kinnitushooba ja suruda
lambipesa hoidikusse, kuni see jõuab
vastu piirikut.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.

62Panipaigad
Lukustada tagakandurisüsteem
Pöörata esmalt tagasi vasakpoolne
kinnitushoob ( 1) ja seejärel
parempoolne kinnitushoob ( 2), kuni
need seiskuvad. Ohutu kasutamise
tagamiseks peavad mõlemad
kinnitushoovad olema suunatud
tahapoole.
Märkus
Sulgeda tagaluuk.
Pöörata lahti pedaalivända
pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
