Rangement63
Sortir complètement le système de
transport arrière jusqu'à ce que vous
entendiez un déclic de verrouillage.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la poi‐ gnée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Tirer et relever le porte-plaque et in‐
troduire complètement ses supports
dans les dispositifs de retenue.
Montage des feux arrière
Commencer par sortir de leur loge‐
ment le feu arrière rangé à l'arrière
( 1 ), puis celui rangé à l'avant ( 2).

64Rangement
Ouvrir complètement le support d'am‐
poule au dos du feu arrière.
Abaisser la poignée de verrouillage et enfoncer le support d'ampoule dansl'attache de maintien jusqu'à la butée.
Effectuer cette procédure pour les
deux feux arrière.
Vérifier les positions du câble et du
feu pour s'assurer de leur montage
correct et de leur bonne fixation.
Verrouillage du système de
transport arrière
Pivoter à fond d'abord la poignée de
verrouillage gauche ( 1) vers l'arrière,
puis celle de droite ( 2). Les deux poi‐
gnées de verrouillage doivent être
tournées vers l'arrière, sans quoi un
fonctionnement sûr ne peut être ga‐
ranti.
Remarque
Fermer le hayon.

Rangement65
Déploiement des logements de
manivelle de pédale
Déployer un ou les deux logements
de manivelle de pédale vers le haut
jusqu'à ce que le support diagonal se verrouille.
Enlever les fixations de manivelle depédale des logements de manivelle
de pédale.
Adaptation du système de
transport arrière à un vélo
Grâce au levier rotatif du logement de manivelle de pédale, adapter grossiè‐
rement l'ensemble réglable pour ma‐
nivelle au débordement de la mani‐
velle de pédale.
Si le vélo a des manivelles de pédale qui sont droites, dévisser complète‐
ment l'unité de pédalier (position 5).

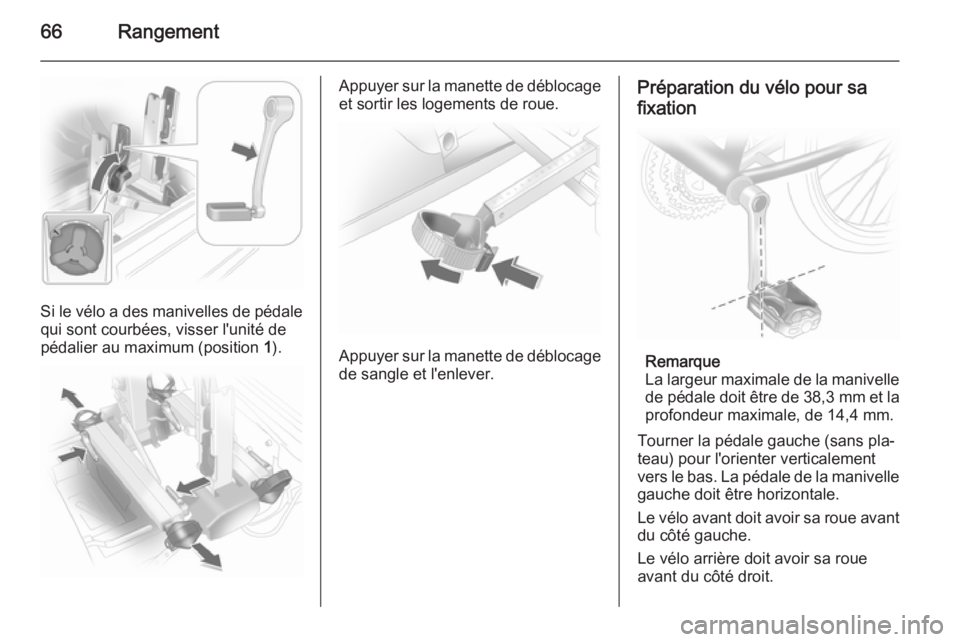

66Rangement
Si le vélo a des manivelles de pédalequi sont courbées, visser l'unité de
pédalier au maximum (position 1).
Appuyer sur la manette de déblocage
et sortir les logements de roue.
Appuyer sur la manette de déblocage
de sangle et l'enlever.
Préparation du vélo pour sa
fixation
Remarque
La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la
profondeur maximale, de 14,4 mm.
Tourner la pédale gauche (sans pla‐
teau) pour l'orienter verticalement
vers le bas. La pédale de la manivelle gauche doit être horizontale.
Le vélo avant doit avoir sa roue avant
du côté gauche.
Le vélo arrière doit avoir sa roue
avant du côté droit.

Rangement67
Fixation d'un vélo sur le systèmede transport arrière
Placer le vélo. La manivelle de pédaledoit alors être positionnée dans l'ou‐
verture du logement pour manivelle,
comme illustré.
Avertissement
S'assurer que la pédale ne touche pas la surface du système de
transport arrière. Sinon, le péda‐
lier risque d'être endommagé pen‐
dant le transport.
Introduire la manivelle de pédale dans le rail extérieur de chaque loge‐ ment de manivelle de pédale depuisle haut et la faire glisser le plus bas
possible.Fixer la manivelle en tournant la vis
de serrage sur la fixation de mani‐
velle.

68Rangement
Disposer les logements de roue desorte que le vélo soit plus ou moins
horizontal. La distance entre les pé‐
dales et le hayon doit alors être d'au
moins 5 cm.
Les deux pneus du vélo doivent se
trouver dans les logements de roue.Avertissement
S'assurer de retirer les logements
de roue aussi loin que possible
pour avoir les deux pneus de bicy‐ clette placés dans les logements.
Autrement, un montage horizontal de la bicyclette n'est pas garanti.
Le non-respect peut causer des
dégâts aux roues de bicyclette en
raison des vapeurs d'échappe‐
ment chaudes.
Aligner le vélo dans le sens longitudi‐ nal du véhicule : Desserrer légère‐
ment la fixation de pédale.
Disposer le vélo verticalement en uti‐
lisant le levier rotatif sur le logement
de manivelle de pédale.
Si deux vélos se gênent mutuelle‐
ment, leur position relative peut être
modifiée en ajustant les logements de
roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que
les vélos ne se touchent plus. S'as‐
surer que l'écartement par rapport au véhicule est suffisant.Serrer à la main la vis de fixation de
pédalier à son point maximum.
Attacher les deux roues du vélo aux
logements de roue en utilisant des
dispositifs de retenue par sangle.
Vérifier que le vélo est bien fixé.
Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moinsde 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.

Rangement69
Les réglages des logements de roue
et du levier rotatif de logement de ma‐
nivelle de pédale devraient être notés et conservés pour chaque vélo. Un
préréglage correct facilitera le mon‐
tage ultérieur du vélo.
Remarque
Pour améliorer la visibilité, il est re‐
commandé de fixer un signal de
danger sur le vélo le plus en arrière.
Démontage d'un vélo du
système de transport arrière
Détacher les sangles des deux pneus
du vélo.
Maintenir le vélo, desserrer la vis de
fixation de pédalier, puis soulever la
fixation de pédalier pour l'enlever.
Rangement du système de
transport arrière
Pousser les fixations de pédalier
dans les logements, comme indiqué
sur l'illustration.

70Rangement
Insérer la sangle et la tirer aussi loin
que possible vers le bas pour la ser‐
rer.
Appuyer sur le levier de déblocage et
coulisser les logements de roue pour
les faire rentrer aussi loin que pos‐
sible.
Désencliqueter le levier de verrouil‐
lage du support diagonal et rabattre
les deux logements de manivelle de
pédale.
9 Attention
Risque de coincement.
Pivoter d'abord la poignée de ver‐
rouillage droite ( 1) vers l'avant, puis la
poignée de verrouillage gauche ( 2),
jusqu'à ce qu'ils puissent être enga‐
gés dans leur logement respectif.
