Verzorging van de auto167
5.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
6. Draai de lampfitting rechtsom in de onderdeelgroep vast.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Afdekking in de bumper steken en
vastklikken. Steek de kleine dop
erin.
Achterlichten
Versies met subwooferbox
Verwijder de vloerafdekplaat van de
bagageruimte, verwijder rechts ook
de gereedschapskist om bij de afdek‐
plaat te kunnen komen 3 66.
Versies met opbergvak
Verwijder het opbergvak om toegang
tot de afdekplaat te krijgen 3 65.
1. Til de afdekplaat aan de betref‐
fende zijde op en neem deze weg.
2. Kunststof bevestigingsmoer vanbinnen met de hand losdraaien.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.

168Verzorging van de auto
4. Draai de lamphouder linksom er‐uit. Vervang de gloeilamp door
lostrekken:
richtingaanwijzer 1
achterlicht 2
achterlicht/remlicht 3
Roep als het achterlicht 2 en het
achterlicht/remlicht 3 LED's zijn
voor het vervangen ervan de hulp van een werkplaats in.
5. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Zorg ervoor dat de dra‐ den in de kabelgoten blijven.Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de bevestigingsmoer vanuit de
binnenkant van de bagageruimte
vast. Trek de ronde pakking over
de uitsparing in het lamphuis.
Sluit het deksel en klik het vast.
Achteruitrijlicht/mistachterlicht
Het achteruitrijlicht zit rechts op de
bumper en het mistachterlicht zit links op de bumper.
De beschrijving voor het vervangen
van gloeilampen is bij beide lichten identiek.1. Schroef de schroef los en verwij‐ der de kap.
2.Schroef de schroef los en haal het
licht compleet van de bumper.

Verzorging van de auto169

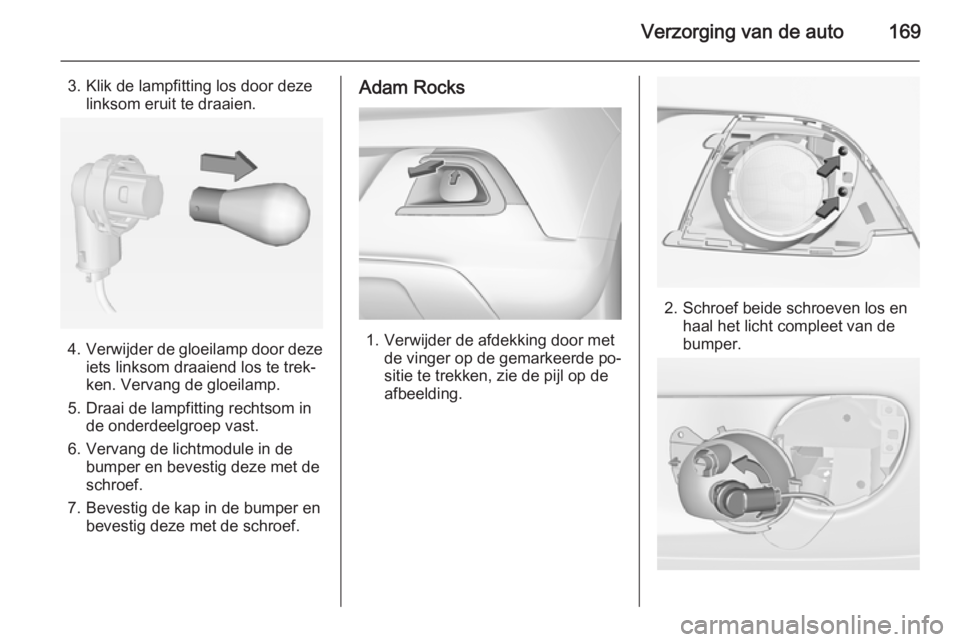

3. Klik de lampfitting los door dezelinksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Vervang de lichtmodule in de bumper en bevestig deze met de
schroef.
7. Bevestig de kap in de bumper en bevestig deze met de schroef.
Adam Rocks
1. Verwijder de afdekking door met de vinger op de gemarkeerde po‐
sitie te trekken, zie de pijl op de
afbeelding.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.

170Verzorging van de auto
3. Klik de lampfitting los door dezelinksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
7. Afdekking in de bumper steken en
vastklikken.
Zijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouder en vervang deze.

Verzorging van de auto171
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper totdat
deze vastklikt.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Sfeerverlichting Gloeilampen door een werkplaats la‐
ten vervangen.

172Verzorging van de auto
Sterrenhemel
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
ZekeringenControleren of het opschrift op de ver‐
vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
■ linksvoor in de motorruimte,
■ bij auto's met stuurwiel links achter de lichtschakelaar, of bij auto's metstuurwiel rechts achter het hand‐
schoenenkastje.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Er zitten verschillende soorten zeke‐
ringen in de auto.

Verzorging van de auto173
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

174Verzorging van de auto
Nr.Stroomkring1–2schakelaar buitenspiegel3carrosserieregelmodule4inklapbaar zonnedak, chassisre‐gelmodule5ABS6dagrijlicht links7–8carrosserieregelmodule9accusensor10koplamphoogteregeling, TPMS,
inklapbaar zonnedak11achterruitenwisser12ruitverwarming13dagrijlicht rechts14spiegelverwarming15–16chassisregelmodule,
LPG-installatie17binnenspiegelNr.Stroomkring18motorregelmodule19brandstofpomp20–21bobine22–23inspuitsysteem24ruitensproeier25verlichtingsysteem26motorregelmodule27–28motorregelmodule29motorregelmodule30–31koplamp links32koplamp rechts33motorregelmodule34claxon35koppeling36–
