2015 Hyundai H350 ESP

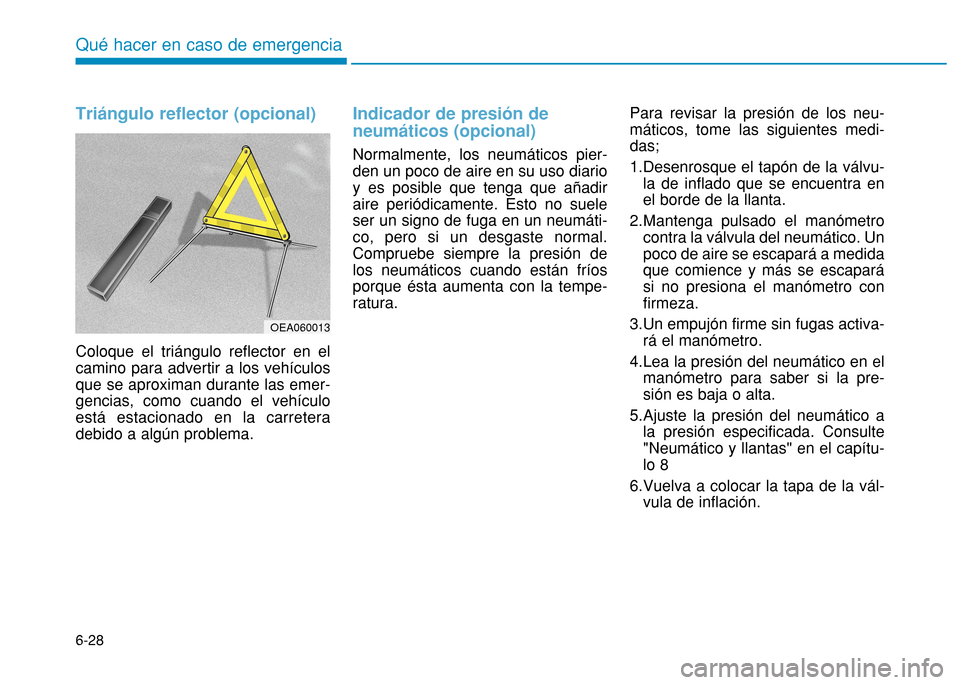

Triángulo reflector (opcional)
Coloque el triángulo reflector en el camino para advertir a los vehículosque se aproximan durante las emer-gencias, como cuando el vehículoestá estacionado en la carreteradebido a algún problema.
Indicador de presión de neumáticos (opcional)
Normalmente, los neumáticos pier- den un poco de aire en su uso diarioy es posible que tenga que añadiraire periódicamente. Esto no sueleser un signo de fuga en un neumáti-co, pero si un desgaste normal.Compruebe siempre la presión delos neumáticos cuando están fríosporque ésta aumenta con la tempe-ratura.Para revisar la presión de los neu-máticos, tome las siguientes medi-das;
1.Desenrosque el tapón de la válvu-
la de inflado que se encuentra en el borde de la llanta.
2.Mantenga pulsado el manómetro contra la válvula del neumático. Unpoco de aire se escapará a medidaque comience y más se escaparási no presiona el manómetro confirmeza.
3.Un empujón firme sin fugas activa- rá el manómetro.
4.Lea la presión del neumático en el manómetro para saber si la pre-sión es baja o alta.
5.Ajuste la presión del neumático a la presión especificada. Consulte"Neumático y llantas" en el capítu-lo 8
6.Vuelva a colocar la tapa de la vál- vula de inflación.
OEA060013
Qué hacer en caso de emergencia
6-28

7
Mantenimiento
7
Mantenimiento

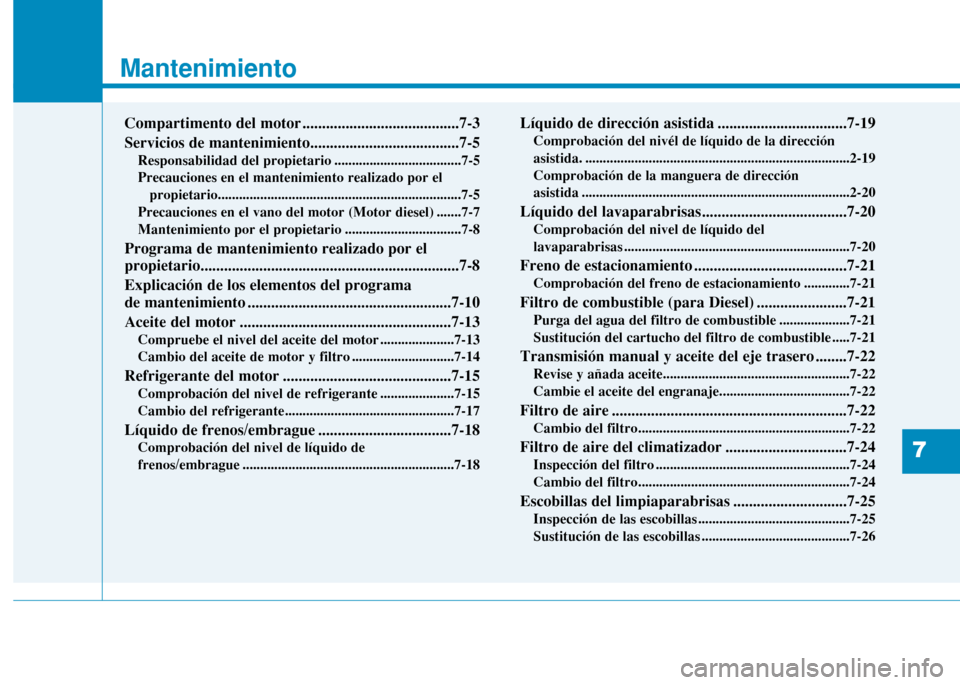

Compartimento del motor ........................................7-3
Servicios de mantenimiento......................................7-5Responsabilidad del propietario ....................................7-5 Precauciones en el mantenimiento realizado por elpropietario.....................................................................7-5
Precauciones en el vano del motor (Motor diesel) .......7-7
Mantenimiento por el propietario .................................7-8
Programa de mantenimiento realizado por el
propietario..................................................................7-8 Explicación de los elementos del programa
de mantenimiento ....................................................7-10
Aceite del motor ......................................................7-13 Compruebe el nivel del aceite del motor .....................7-13
Cambio del aceite de motor y filtro .............................7-14
Refrigerante del motor ...........................................7-15 Comprobación del nivel de refrigerante .....................7-15
Cambio del refrigerante................................................7-17
Líquido de frenos/embrague ..................................7-18 Comprobación del nivel de líquido de
frenos/embrague ............................................................7-18 Líquido de dirección asistida .................................7-19
Comprobación del nivél de líquido de la dirección
asistida. ...........................................................................2-19Comprobación de la manguera de dirección
asistida ............................................................................2-20
Líquido del lavaparabrisas.....................................7-20 Comprobación del nivel de líquido del
lavaparabrisas ................................................................7-20
Freno de estacionamiento .......................................7-21 Comprobación del freno de estacionamiento .............7-21
Filtro de combustible (para Diesel) .......................7-21 Purga del agua del filtro de combustible ....................7-21
Sustitución del cartucho del filtro de combustible .....7-21
Transmisión manual y aceite del eje trasero ........7-22 Revise y añada aceite.....................................................7-22
Cambie el aceite del engranaje.....................................7-22
Filtro de aire ............................................................7-22 Cambio del filtro............................................................7-22
Filtro de aire del climatizador ...............................7-24 Inspección del filtro .......................................................7-24
Cambio del filtro............................................................7-24
Escobillas del limpiaparabrisas .............................7-25 Inspección de las escobillas ...........................................7-25
Sustitución de las escobillas ..........................................7-26
7

7-5
7
Mantenimiento

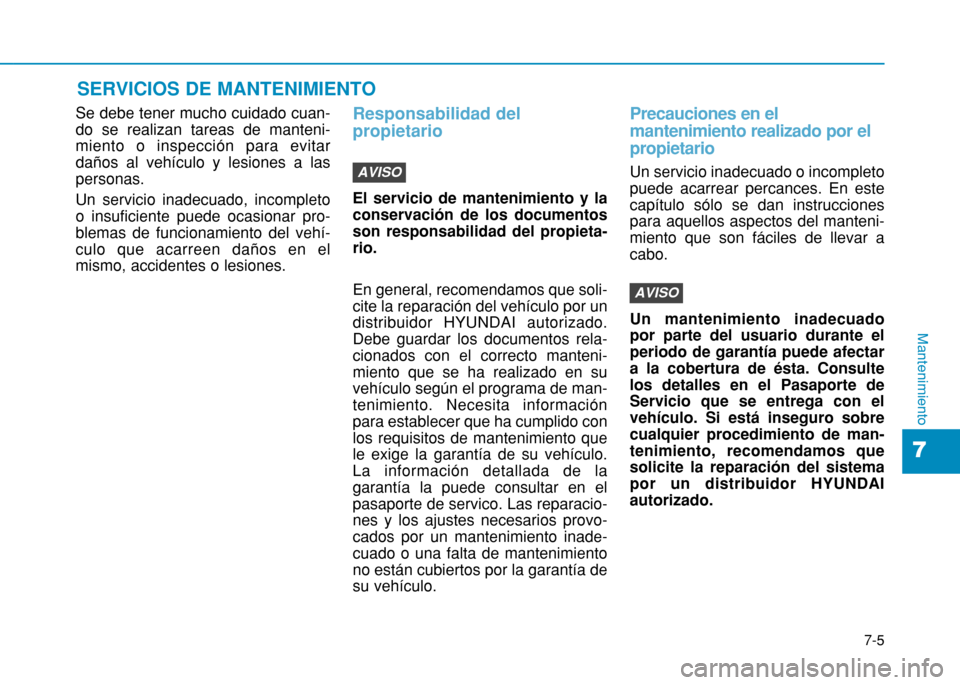

SERVICIOS DE MANTENIMIENTO
Se debe tener mucho cuidado cuan- do se realizan tareas de manteni-miento o inspección para evitardaños al vehículo y lesiones a laspersonas. Un servicio inadecuado, incompleto o insuficiente puede ocasionar pro-blemas de funcionamiento del vehí-culo que acarreen daños en elmismo, accidentes o lesiones.Responsabilidad del propietario
El servicio de mantenimiento y la conservación de los documentosson responsabilidad del propieta-rio. En general, recomendamos que soli- cite la reparación del vehículo por undistribuidor HYUNDAI autorizado.Debe guardar los documentos rela-cionados con el correcto manteni-miento que se ha realizado en suvehículo según el programa de man-tenimiento. Necesita informaciónpara establecer que ha cumplido conlos requisitos de mantenimiento quele exige la garantía de su vehículo.La información detallada de lagarantía la puede consultar en elpasaporte de servico. Las reparacio-nes y los ajustes necesarios provo-cados por un mantenimiento inade-cuado o una falta de mantenimientono están cubiertos por la garantía desu vehículo.
Precauciones en el mantenimiento realizado por elpropietario
Un servicio inadecuado o incompleto puede acarrear percances. En estecapítulo sólo se dan instruccionespara aquellos aspectos del manteni-miento que son fáciles de llevar acabo. Un mantenimiento inadecuado por parte del usuario durante elperiodo de garantía puede afectara la cobertura de ésta. Consultelos detalles en el Pasaporte deServicio que se entrega con elvehículo. Si está inseguro sobrecualquier procedimiento de man-tenimiento, recomendamos quesolicite la reparación del sistemapor un distribuidor HYUNDAIautorizado.AVISO
AVISO

7-7
7
Mantenimiento

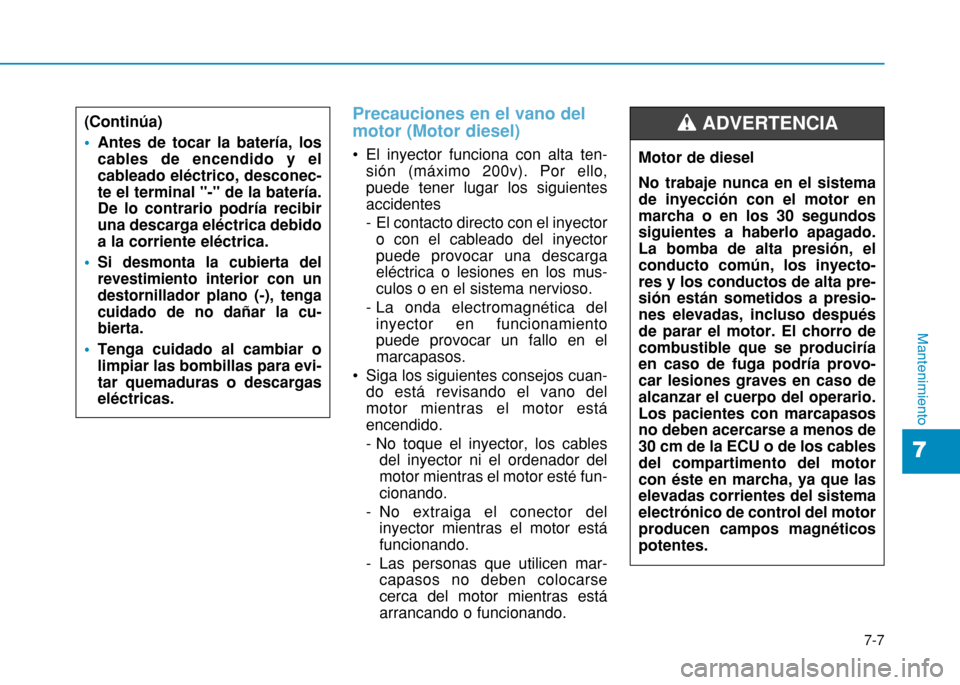

Precauciones en el vano del motor (Motor diesel)
El inyector funciona con alta ten-sión (máximo 200v). Por ello, puede tener lugar los siguientesaccidentes
- El contacto directo con el inyectoro con el cableado del inyector puede provocar una descargaeléctrica o lesiones en los mus-culos o en el sistema nervioso.
- La onda electromagnética del inyector en funcionamientopuede provocar un fallo en elmarcapasos.
Siga los siguientes consejos cuan- do está revisando el vano delmotor mientras el motor estáencendido.
- No toque el inyector, los cables del inyector ni el ordenador del motor mientras el motor esté fun-cionando.
- No extraiga el conector del inyector mientras el motor estáfuncionando.
- Las personas que utilicen mar- capasos no deben colocarsecerca del motor mientras estáarrancando o funcionando.Motor de diesel No trabaje nunca en el sistema de inyección con el motor enmarcha o en los 30 segundossiguientes a haberlo apagado.La bomba de alta presión, elconducto común, los inyecto-res y los conductos de alta pre-sión están sometidos a presio-nes elevadas, incluso despuésde parar el motor. El chorro decombustible que se produciríaen caso de fuga podría provo-car lesiones graves en caso dealcanzar el cuerpo del operario.Los pacientes con marcapasosno deben acercarse a menos de30 cm de la ECU o de los cablesdel compartimento del motorcon éste en marcha, ya que laselevadas corrientes del sistemaelectrónico de control del motorproducen campos magnéticospotentes.
ADVERTENCIA (Continúa)
Antes de tocar la batería, los cables de encendido y elcableado eléctrico, desconec-te el terminal "-" de la batería.De lo contrario podría recibiruna descarga eléctrica debidoa la corriente eléctrica.
Si desmonta la cubierta del revestimiento interior con undestornillador plano (-), tengacuidado de no dañar la cu-bierta.
Tenga cuidado al cambiar o limpiar las bombillas para evi-tar quemaduras o descargaseléctricas.

7-8
Mantenimiento

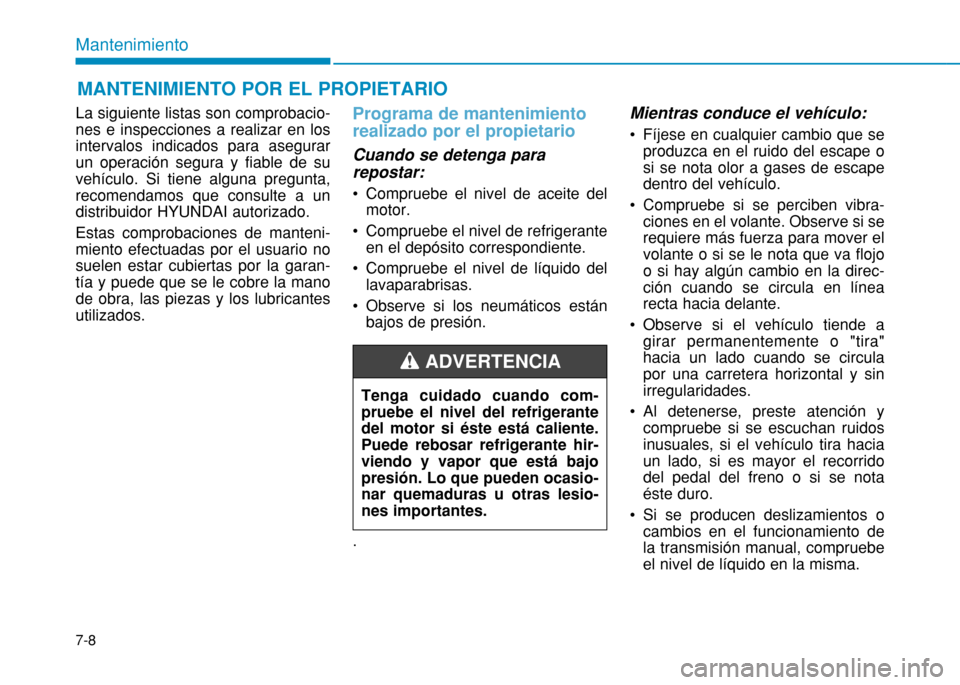

La siguiente listas son comprobacio- nes e inspecciones a realizar en losintervalos indicados para asegurarun operación segura y fiable de suvehículo. Si tiene alguna pregunta,recomendamos que consulte a undistribuidor HYUNDAI autorizado. Estas comprobaciones de manteni- miento efectuadas por el usuario nosuelen estar cubiertas por la garan-tía y puede que se le cobre la manode obra, las piezas y los lubricantesutilizados.Programa de mantenimiento realizado por el propietario
Cuando se detenga para repostar:
Compruebe el nivel de aceite delmotor.
Compruebe el nivel de refrigerante en el depósito correspondiente.
Compruebe el nivel de líquido del lavaparabrisas.
Observe si los neumáticos están bajos de presión.
. Mientras conduce el vehículo:
Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se nota olor a gases de escapedentro del vehículo.
Compruebe si se perciben vibra- ciones en el volante. Observe si serequiere más fuerza para mover elvolante o si se le nota que va flojoo si hay algún cambio en la direc-ción cuando se circula en línearecta hacia delante.
Observe si el vehículo tiende a girar permanentemente o "tira"hacia un lado cuando se circulapor una carretera horizontal y sinirregularidades.
Al detenerse, preste atención y compruebe si se escuchan ruidosinusuales, si el vehículo tira haciaun lado, si es mayor el recorridodel pedal del freno o si se notaéste duro.
Si se producen deslizamientos o cambios en el funcionamiento dela transmisión manual, compruebeel nivel de líquido en la misma.
Tenga cuidado cuando com- pruebe el nivel del refrigerantedel motor si éste está caliente.Puede rebosar refrigerante hir-viendo y vapor que está bajopresión. Lo que pueden ocasio-nar quemaduras u otras lesio-nes importantes.
ADVERTENCIA
MANTENIMIENTO POR EL PROPIETARIO

7-9
7
Mantenimiento

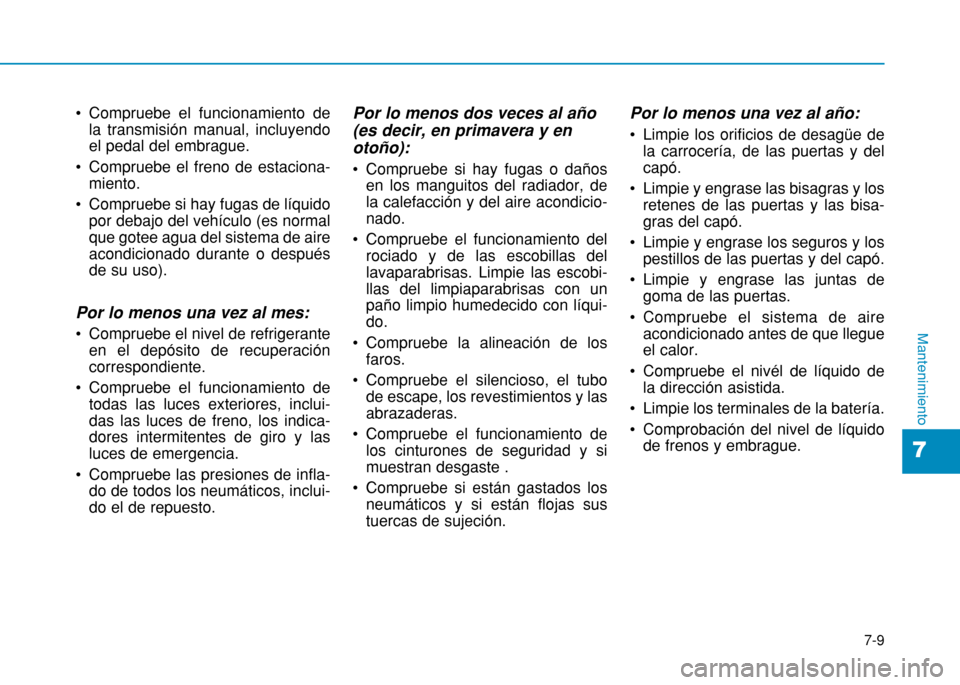

Compruebe el funcionamiento dela transmisión manual, incluyendo el pedal del embrague.
Compruebe el freno de estaciona- miento.
Compruebe si hay fugas de líquido por debajo del vehículo (es normalque gotee agua del sistema de aireacondicionado durante o despuésde su uso).
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en el depósito de recuperación correspondiente.
Compruebe el funcionamiento de todas las luces exteriores, inclui-das las luces de freno, los indica-dores intermitentes de giro y lasluces de emergencia.
Compruebe las presiones de infla- do de todos los neumáticos, inclui-do el de repuesto. Por lo menos dos veces al año (es decir, en primavera y enotoño):
Compruebe si hay fugas o daños
en los manguitos del radiador, de la calefacción y del aire acondicio-nado.
Compruebe el funcionamiento del rociado y de las escobillas dellavaparabrisas. Limpie las escobi-llas del limpiaparabrisas con unpaño limpio humedecido con líqui-do.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de escape, los revestimientos y lasabrazaderas.
Compruebe el funcionamiento de los cinturones de seguridad y simuestran desgaste .
Compruebe si están gastados los neumáticos y si están flojas sustuercas de sujeción. Por lo menos una vez al año:
Limpie los orificios de desagüe de
la carrocería, de las puertas y del capó.
Limpie y engrase las bisagras y los retenes de las puertas y las bisa-gras del capó.
Limpie y engrase los seguros y los pestillos de las puertas y del capó.
Limpie y engrase las juntas de goma de las puertas.
Compruebe el sistema de aire acondicionado antes de que llegueel calor.
Compruebe el nivél de líquido de la dirección asistida.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de frenos y embrague.

7-10

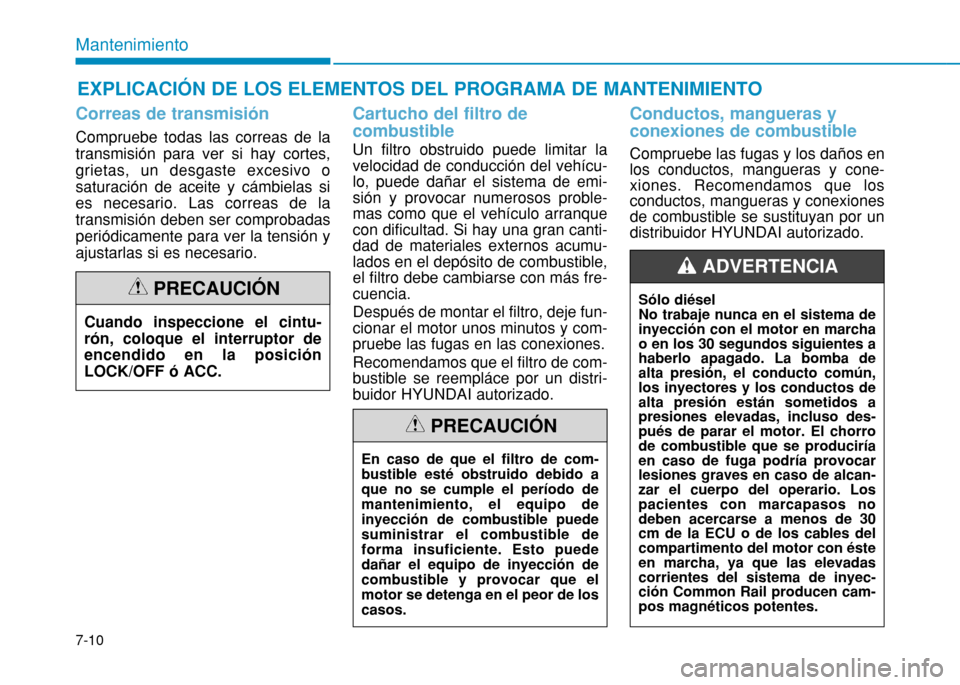

MantenimientoEXPLICACIÓN DE LOS ELEMENTOS DEL PROGRAMA DE MANTENIMIENTO
Correas de transmisión
Compruebe todas las correas de la transmisión para ver si hay cortes,grietas, un desgaste excesivo osaturación de aceite y cámbielas sies necesario. Las correas de latransmisión deben ser comprobadasperiódicamente para ver la tensión yajustarlas si es necesario.
Cartucho del filtro de combustible
Un filtro obstruido puede limitar la velocidad de conducción del vehícu-lo, puede dañar el sistema de emi-sión y provocar numerosos proble-mas como que el vehículo arranquecon dificultad. Si hay una gran canti-dad de materiales externos acumu-lados en el depósito de combustible,el filtro debe cambiarse con más fre-cuencia. Después de montar el filtro, deje fun- cionar el motor unos minutos y com-pruebe las fugas en las conexiones. Recomendamos que el filtro de com- bustible se reempláce por un distri-buidor HYUNDAI autorizado.
Conductos, mangueras y conexiones de combustible
Compruebe las fugas y los daños en los conductos, mangueras y cone-xiones. Recomendamos que losconductos, mangueras y conexionesde combustible se sustituyan por undistribuidor HYUNDAI autorizado.
Cuando inspeccione el cintu- rón, coloque el interruptor deencendido en la posiciónLOCK/OFF ó ACC.
PRECAUCIÓN
En caso de que el filtro de com- bustible esté obstruido debido aque no se cumple el período demantenimiento, el equipo deinyección de combustible puedesuministrar el combustible deforma insuficiente. Esto puededañar el equipo de inyección decombustible y provocar que elmotor se detenga en el peor de loscasos.
PRECAUCIÓN
Sólo diésel No trabaje nunca en el sistema deinyección con el motor en marchao en los 30 segundos siguientes ahaberlo apagado. La bomba dealta presión, el conducto común,los inyectores y los conductos dealta presión están sometidos apresiones elevadas, incluso des-pués de parar el motor. El chorrode combustible que se produciríaen caso de fuga podría provocarlesiones graves en caso de alcan-zar el cuerpo del operario. Lospacientes con marcapasos nodeben acercarse a menos de 30cm de la ECU o de los cables delcompartimento del motor con ésteen marcha, ya que las elevadascorrientes del sistema de inyec-ción Common Rail producen cam-pos magnéticos potentes.
ADVERTENCIA

7-11
7
Mantenimiento

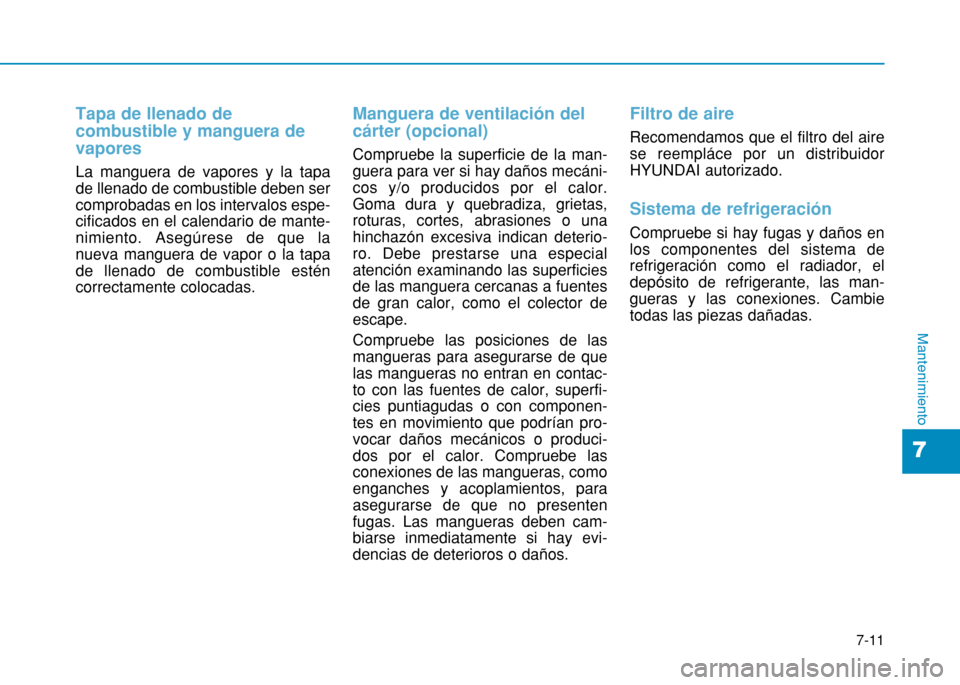

Tapa de llenado de combustible y manguera devapores
La manguera de vapores y la tapa de llenado de combustible deben sercomprobadas en los intervalos espe-cificados en el calendario de mante-nimiento. Asegúrese de que lanueva manguera de vapor o la tapade llenado de combustible esténcorrectamente colocadas.
Manguera de ventilación del cárter (opcional)
Compruebe la superficie de la man- guera para ver si hay daños mecáni-cos y/o producidos por el calor.Goma dura y quebradiza, grietas,roturas, cortes, abrasiones o unahinchazón excesiva indican deterio-ro. Debe prestarse una especialatención examinando las superficiesde las manguera cercanas a fuentesde gran calor, como el colector deescape. Compruebe las posiciones de las mangueras para asegurarse de quelas mangueras no entran en contac-to con las fuentes de calor, superfi-cies puntiagudas o con componen-tes en movimiento que podrían pro-vocar daños mecánicos o produci-dos por el calor. Compruebe lasconexiones de las mangueras, comoenganches y acoplamientos, paraasegurarse de que no presentenfugas. Las mangueras deben cam-biarse inmediatamente si hay evi-dencias de deterioros o daños.
Filtro de aire
Recomendamos que el filtro del aire se reempláce por un distribuidorHYUNDAI autorizado.
Sistema de refrigeración
Compruebe si hay fugas y daños en los componentes del sistema derefrigeración como el radiador, eldepósito de refrigerante, las man-gueras y las conexiones. Cambietodas las piezas dañadas.
