2015 Hyundai H350 ESP

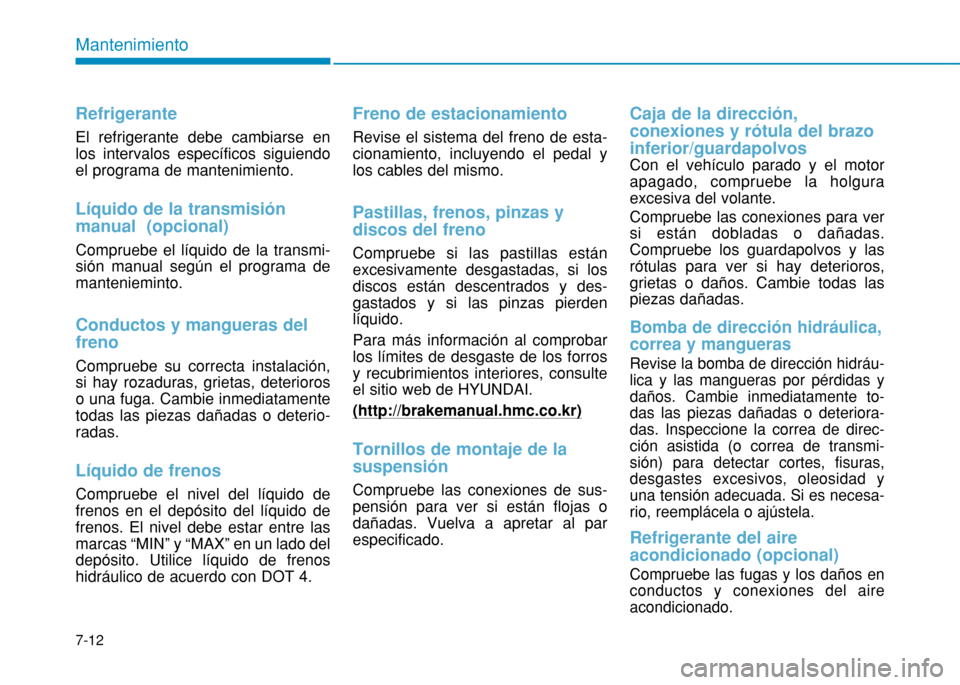

7-12
Mantenimiento
Refrigerante
El refrigerante debe cambiarse en los intervalos específicos siguiendoel programa de mantenimiento.
Líquido de la transmisión manual (opcional)
Compruebe el líquido de la transmi- sión manual según el programa demantenieminto.
Conductos y mangueras del freno
Compruebe su correcta instalación, si hay rozaduras, grietas, deterioroso una fuga. Cambie inmediatamentetodas las piezas dañadas o deterio-radas.
Líquido de frenos
Compruebe el nivel del líquido de frenos en el depósito del líquido defrenos. El nivel debe estar entre lasmarcas “MIN” y “MAX” en un lado deldepósito. Utilice líquido de frenoshidráulico de acuerdo con DOT 4.
Freno de estacionamiento
Revise el sistema del freno de esta- cionamiento, incluyendo el pedal ylos cables del mismo.
Pastillas, frenos, pinzas y discos del freno
Compruebe si las pastillas están excesivamente desgastadas, si losdiscos están descentrados y des-gastados y si las pinzas pierdenlíquido. Para más información al comprobar los límites de desgaste de los forrosy recubrimientos interiores, consulteel sitio web de HYUNDAI. (http://brakemanual.hmc.co.kr)
Tornillos de montaje de la suspensión
Compruebe las conexiones de sus- pensión para ver si están flojas odañadas. Vuelva a apretar al parespecificado.
Caja de la dirección, conexiones y rótula del brazoinferior/guardapolvos
Con el vehículo parado y el motor apagado, compruebe la holguraexcesiva del volante. Compruebe las conexiones para ver si están dobladas o dañadas.Compruebe los guardapolvos y lasrótulas para ver si hay deterioros,grietas o daños. Cambie todas laspiezas dañadas.
Bomba de dirección hidráulica, correa y mangueras
Revise la bomba de dirección hidráu- lica y las mangueras por pérdidas ydaños. Cambie inmediatamente to-das las piezas dañadas o deteriora-das. Inspeccione la correa de direc-ción asistida (o correa de transmi-sión) para detectar cortes, fisuras,desgastes excesivos, oleosidad yuna tensión adecuada. Si es necesa-rio, reemplácela o ajústela.
Refrigerante del aire acondicionado (opcional)
Compruebe las fugas y los daños en conductos y conexiones del aireacondicionado.

7-13
7
Mantenimiento
Compruebe el nivel del aceite del motor
1.Asegúrese de colocar el vehículosobre un suelo horizontal.
2.Ponga en marcha el motor y deje que alcance la temperatura de fun- cionamiento normal.
3.Pare el motor y espere unos minu- tos (sobre 5 minutos) para que elaceite vuelva al cárter.
4.Extraiga la varilla, límpiela y vuelva a introducirla a fondo. 5.Vuelva a extraer la varilla y com-
pruebe el nivel. Debe encontrarseentre F y L.
ACEITE DEL MOTOR
OEU074010
Manguito del radiador Al comprobar o añadir aceitedel motor, tenga mucho cuida-do de no tocar el manguito delradiador, ya que puede estarmuy caliente y producirle que-maduras.
ADVERTENCIA
No conduzca el vehículo cuando el depósito de aceitedel motor esté vacío. Estopuede dañar el motor.
No llene en exceso con aceite de motor. Puede provocardaños en el motor.
No derrame aceite del motor al rellenarlo o cambiarlo. Siderrama aceite del motor en elcompartimento motor, límpie-lo inmediatamente.
(Continúa)
PRECAUCIÓN
Motor diesel Si se llena demasiado el motor de aceite puede provocar unautoencendido debido al efectode combustión del mismo.Puede provocar daños en elmotor acompañado de un brus-co aumento de la velocidad,ruido en la combustión y la emi-sión de humo blanco.
PRECAUCIÓN
(Continúa)
Utilice un paño limpio para limpiar la varilla indicadoradel nivel de aceite. Si se mez-cla con suciedad, podría cau-sar daños al motor.

7-14
Mantenimiento
Si se encuentra en la L o cerca de ella, añada aceite para que el nivelllegue a F. No se pase en el llena-
do. Utilice un embudo para evitar que el aceite se derrame por los com-ponentes del motor.
Utilice sólo el aceite del motor espe-
cificado. (Consulte en la sección 8 "Capacidades y lubricantes reco-mendados").
Cambio del aceite de motor y filtro
Recomendamos que haga cambiar el aceite del motor y el filtro por undistribuidor HYUNDAI autorizado.
OEU074011
El aceite de motor usado puede producir irritaciones o cáncerde piel si entra en contacto conella durante periodos prolonga-dos. El aceite usado contieneproductos químicos que hanproducido cáncer en animalesde laboratorio. Proteja siemprela piel lavándose las manos afondo con jabón y agua calientetan pronto como sea posibledespués de haber manipuladoaceite usado.
ADVERTENCIA

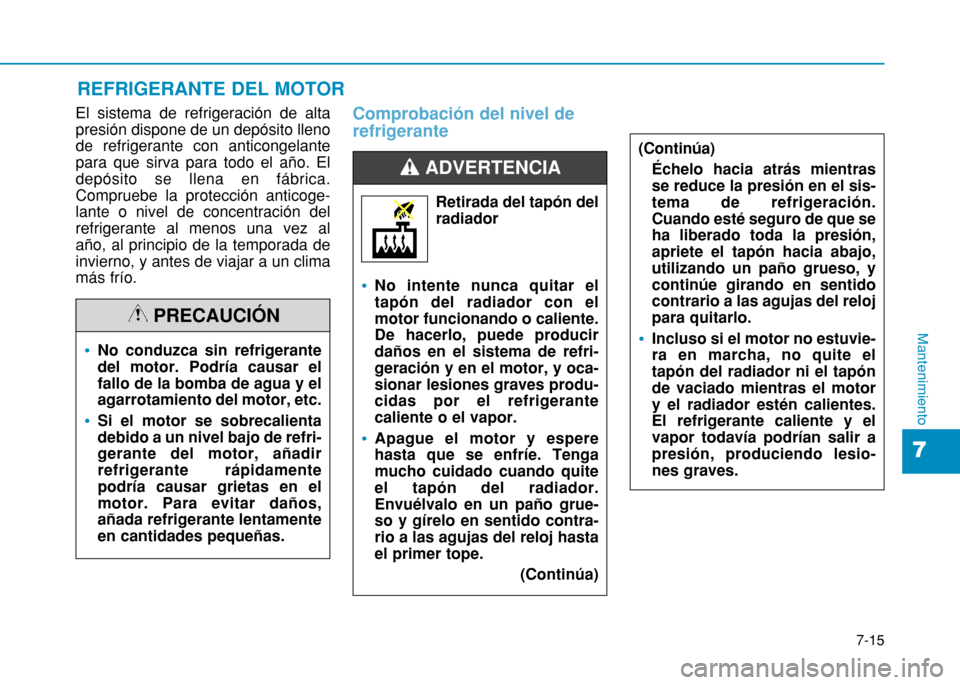

7-15
7
Mantenimiento
El sistema de refrigeración de alta presión dispone de un depósito llenode refrigerante con anticongelantepara que sirva para todo el año. Eldepósito se llena en fábrica.Compruebe la protección anticoge-lante o nivel de concentración delrefrigerante al menos una vez alaño, al principio de la temporada deinvierno, y antes de viajar a un climamás frío.Comprobación del nivel de refrigerante
REFRIGERANTE DEL MOTOR
No conduzca sin refrigerante del motor. Podría causar elfallo de la bomba de agua y elagarrotamiento del motor, etc.
Si el motor se sobrecalienta debido a un nivel bajo de refri-gerante del motor, añadirrefrigerante rápidamentepodría causar grietas en elmotor. Para evitar daños,añada refrigerante lentamenteen cantidades pequeñas.
PRECAUCIÓN
Retirada del tapón del radiador
No intente nunca quitar el tapón del radiador con elmotor funcionando o caliente.De hacerlo, puede producirdaños en el sistema de refri-geración y en el motor, y oca-sionar lesiones graves produ-cidas por el refrigerantecaliente o el vapor.
Apague el motor y espere hasta que se enfríe. Tengamucho cuidado cuando quiteel tapón del radiador.Envuélvalo en un paño grue-so y gírelo en sentido contra-rio a las agujas del reloj hastael primer tope. (Continúa)
ADVERTENCIA
(Continúa)Échelo hacia atrás mientras se reduce la presión en el sis-tema de refrigeración.Cuando esté seguro de que seha liberado toda la presión,apriete el tapón hacia abajo,utilizando un paño grueso, ycontinúe girando en sentidocontrario a las agujas del relojpara quitarlo.
Incluso si el motor no estuvie- ra en marcha, no quite eltapón del radiador ni el tapónde vaciado mientras el motory el radiador estén calientes.El refrigerante caliente y elvapor todavía podrían salir apresión, produciendo lesio-nes graves.

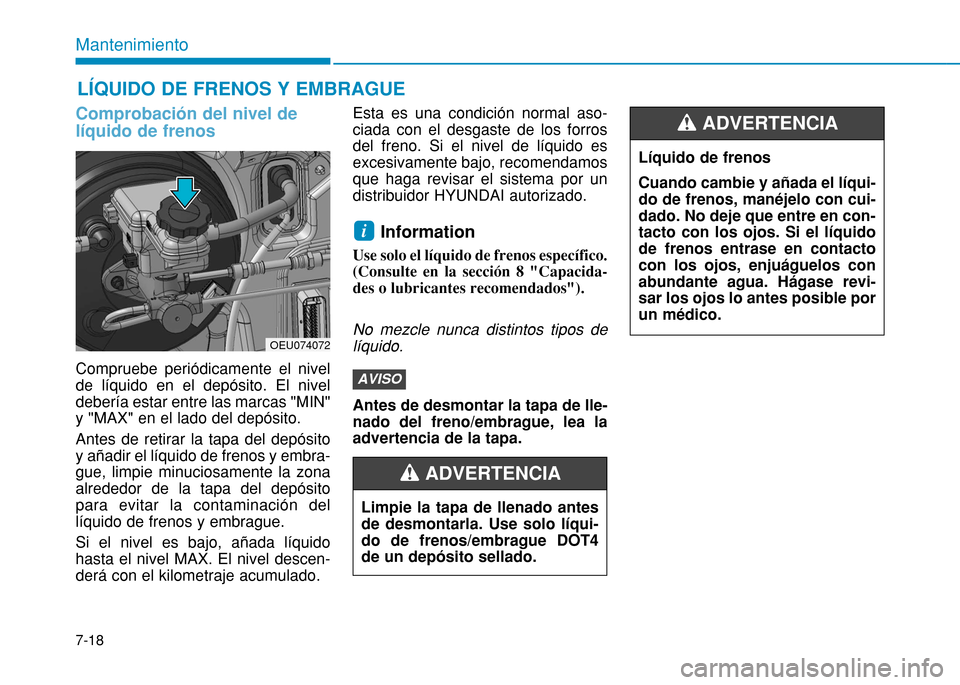

7-18
Mantenimiento
Comprobación del nivel de líquido de frenos
Compruebe periódicamente el nivel de líquido en el depósito. El niveldebería estar entre las marcas "MIN"y "MAX" en el lado del depósito. Antes de retirar la tapa del depósito y añadir el líquido de frenos y embra-gue, limpie minuciosamente la zonaalrededor de la tapa del depósitopara evitar la contaminación dellíquido de frenos y embrague. Si el nivel es bajo, añada líquido hasta el nivel MAX. El nivel descen-derá con el kilometraje acumulado.Esta es una condición normal aso-ciada con el desgaste de los forrosdel freno. Si el nivel de líquido esexcesivamente bajo, recomendamosque haga revisar el sistema por undistribuidor HYUNDAI autorizado.
Information
Use solo el líquido de frenos específico.(Consulte en la sección 8 "Capacida-des o lubricantes recomendados").
No mezcle nunca distintos tipos de líquido.
Antes de desmontar la tapa de lle-nado del freno/embrague, lea laadvertencia de la tapa.
i
AVISO
LÍQUIDO DE FRENOS Y EMBRAGUE
OEU074072
Líquido de frenos Cuando cambie y añada el líqui- do de frenos, manéjelo con cui-dado. No deje que entre en con-tacto con los ojos. Si el líquidode frenos entrase en contactocon los ojos, enjuáguelos conabundante agua. Hágase revi-sar los ojos lo antes posible porun médico.
ADVERTENCIA
Limpie la tapa de llenado antes de desmontarla. Use solo líqui-do de frenos/embrague DOT4de un depósito sellado.
ADVERTENCIA

Use solo el liquido de direccion asis-tida (Consulte "Capacidades y lubri- cantes recomendados" en el capitulo8.)
Comprobación de la manguera de dirección asistida
Antes de conducir, revise las cone- xiones por fugas de aceite, daños ytorceduras de la manguera de direc-ción asistida.
Comprobación del nivel de líquido del lavaparabrisas
Compruebe el nivel de líquido del depósito del líquido del lavaparabri-sas y añada líquido si es necesario. Se puede utilizar agua sola si no se dispone del líquido indicado. No obs-tante, en climas fríos debe utilizarsedisolvente para lavaparabrisas concaracterísticas anticongelantes paraevitar su congelación.

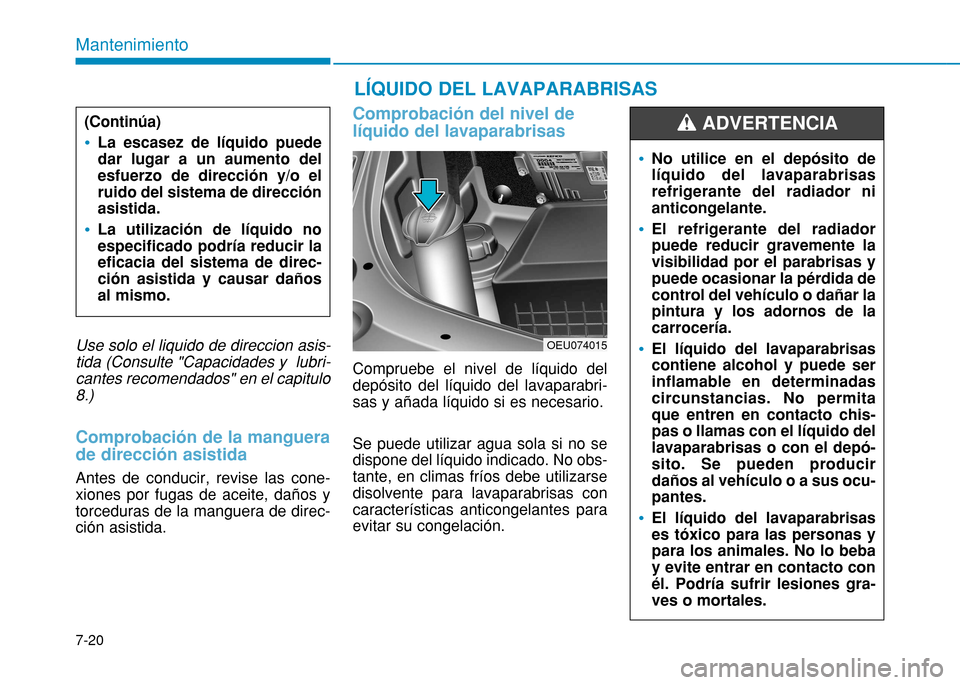

7-20
Mantenimiento
(Continúa)
La escasez de líquido puede dar lugar a un aumento delesfuerzo de dirección y/o elruido del sistema de direcciónasistida.
La utilización de líquido no especificado podría reducir laeficacia del sistema de direc-ción asistida y causar dañosal mismo.
LÍQUIDO DEL LAVAPARABRISAS
OEU074015
No utilice en el depósito de líquido del lavaparabrisasrefrigerante del radiador nianticongelante.
El refrigerante del radiador puede reducir gravemente lavisibilidad por el parabrisas ypuede ocasionar la pérdida decontrol del vehículo o dañar lapintura y los adornos de lacarrocería.
El líquido del lavaparabrisas contiene alcohol y puede serinflamable en determinadascircunstancias. No permitaque entren en contacto chis-pas o llamas con el líquido dellavaparabrisas o con el depó-sito. Se pueden producirdaños al vehículo o a sus ocu-pantes.
El líquido del lavaparabrisas es tóxico para las personas ypara los animales. No lo bebay evite entrar en contacto conél. Podría sufrir lesiones gra-ves o mortales.
ADVERTENCIA

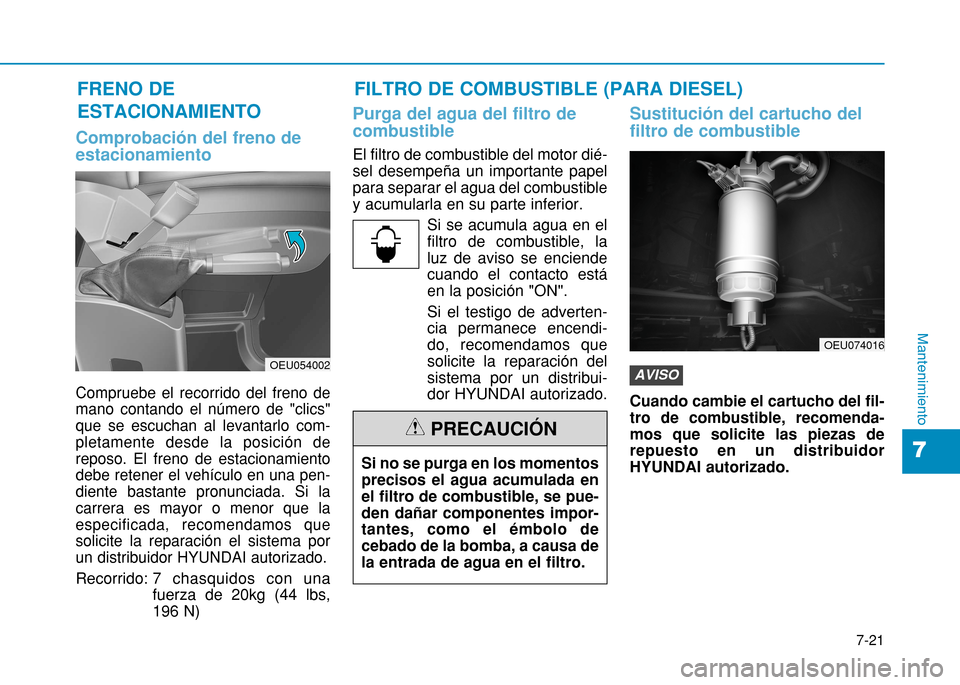

7-21
7
Mantenimiento
Comprobación del freno de estacionamiento
Compruebe el recorrido del freno de mano contando el número de "clics"que se escuchan al levantarlo com-pletamente desde la posición dereposo. El freno de estacionamientodebe retener el vehículo en una pen-diente bastante pronunciada. Si lacarrera es mayor o menor que laespecificada, recomendamos quesolicite la reparación el sistema porun distribuidor HYUNDAI autorizado.
Recorrido: 7 chasquidos con unafuerza de 20kg (44 lbs,196 N)
Purga del agua del filtro de combustible
El filtro de combustible del motor dié- sel desempeña un importante papelpara separar el agua del combustibley acumularla en su parte inferior.
Si se acumula agua en elfiltro de combustible, laluz de aviso se enciendecuando el contacto estáen la posición "ON". Si el testigo de adverten- cia permanece encendi-do, recomendamos quesolicite la reparación delsistema por un distribui-dor HYUNDAI autorizado.
Sustitución del cartucho del filtro de combustible
Cuando cambie el cartucho del fil- tro de combustible, recomenda-mos que solicite las piezas derepuesto en un distribuidorHYUNDAI autorizado.
AVISO
FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
OEU054002
Si no se purga en los momentos precisos el agua acumulada enel filtro de combustible, se pue-den dañar componentes impor-tantes, como el émbolo decebado de la bomba, a causa dela entrada de agua en el filtro.
PRECAUCIÓN
OEU074016

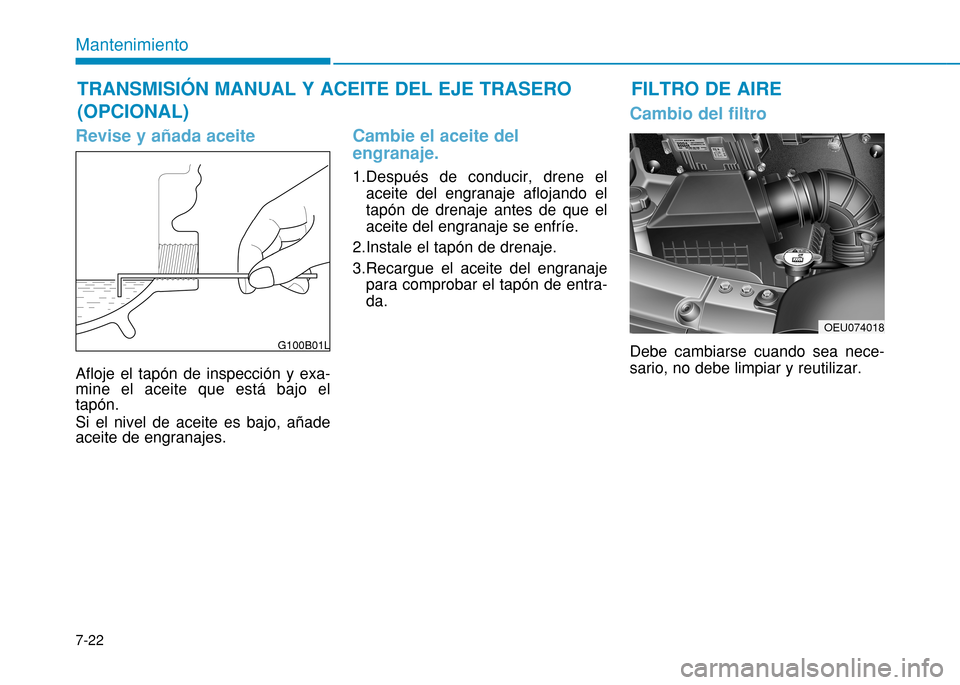

7-22
Mantenimiento
Revise y añada aceite
Afloje el tapón de inspección y exa- mine el aceite que está bajo eltapón. Si el nivel de aceite es bajo, añade aceite de engranajes.
Cambie el aceite del engranaje.
1.Después de conducir, drene elaceite del engranaje aflojando el tapón de drenaje antes de que elaceite del engranaje se enfríe.
2.Instale el tapón de drenaje.
3.Recargue el aceite del engranaje para comprobar el tapón de entra- da.
Cambio del filtro
Debe cambiarse cuando sea nece- sario, no debe limpiar y reutilizar.
TRANSMISIÓN MANUAL Y ACEITE DEL EJE TRASERO (OPCIONAL)
G100B01L
OEU074018
FILTRO DE AIRE
