Bakım
Tahsis edilmiş lamba
Önceki sayfadan 1 ile 3 arası adımları ta-
kip ediniz.
4. Soket üstündeki tırnaklar grubun üze-
rinde bulunan yuvalarla aynı hizaya
gelene kadar soketi saat yönünün ter-
sine çevirerek gruptan sökünüz.
5. Ampulü dışarı doğru çekerek çıkartı-
nız.
6. Yuvaya yeni bir ampul yerleştiriniz.
7. Soket üstündeki tırnakları gruptaki yu-
valara hizalayarak soketi gruba monte
ediniz. Soketi gruba itiniz ve saat yö-
nünde çeviriniz.

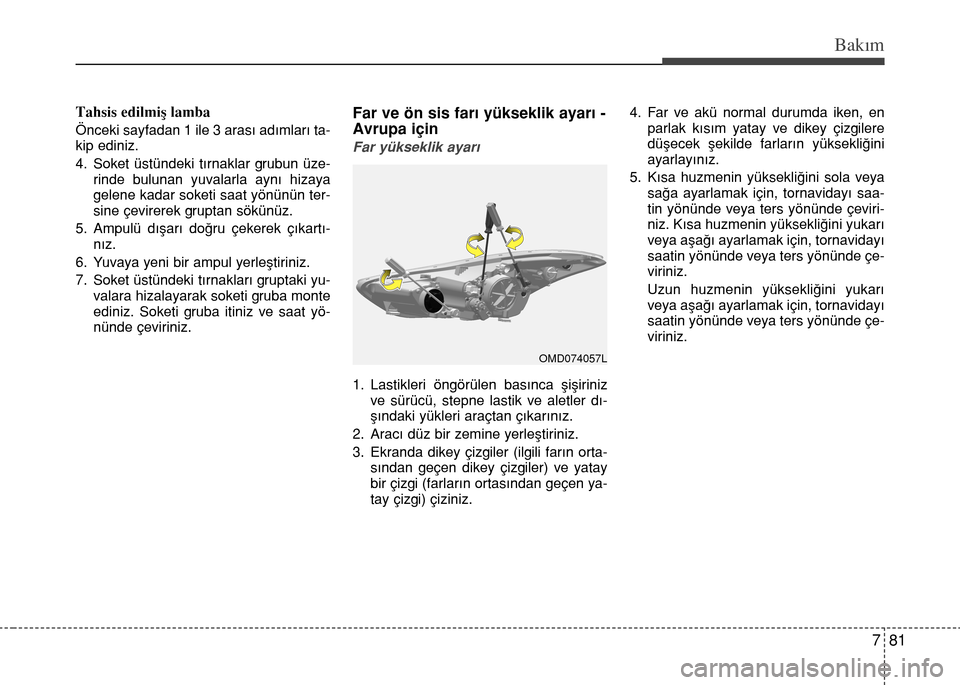

Far ve ön sis farı yükseklik ayarı -
Avrupa için
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiriniz
ve sürücü, stepne lastik ve aletler dı-
şındaki yükleri araçtan çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın orta-
sından geçen dikey çizgiler) ve yatay
bir çizgi (farların ortasından geçen ya-
tay çizgi) çiziniz.4. Far ve akü normal durumda iken, en
parlak kısım yatay ve dikey çizgilere
düşecek şekilde farların yüksekliğini
ayarlayınız.
5. Kısa huzmenin yüksekliğini sola veya
sağa ayarlamak için, tornavidayı saa-
tin yönünde veya ters yönünde çeviri-
niz. Kısa huzmenin yüksekliğini yukarı
veya aşağı ayarlamak için, tornavidayı
saatin yönünde veya ters yönünde çe-
viriniz.
Uzun huzmenin yüksekliğini yukarı
veya aşağı ayarlamak için, tornavidayı
saatin yönünde veya ters yönünde çe-
viriniz.
OMD074057L

Bakım
82 7

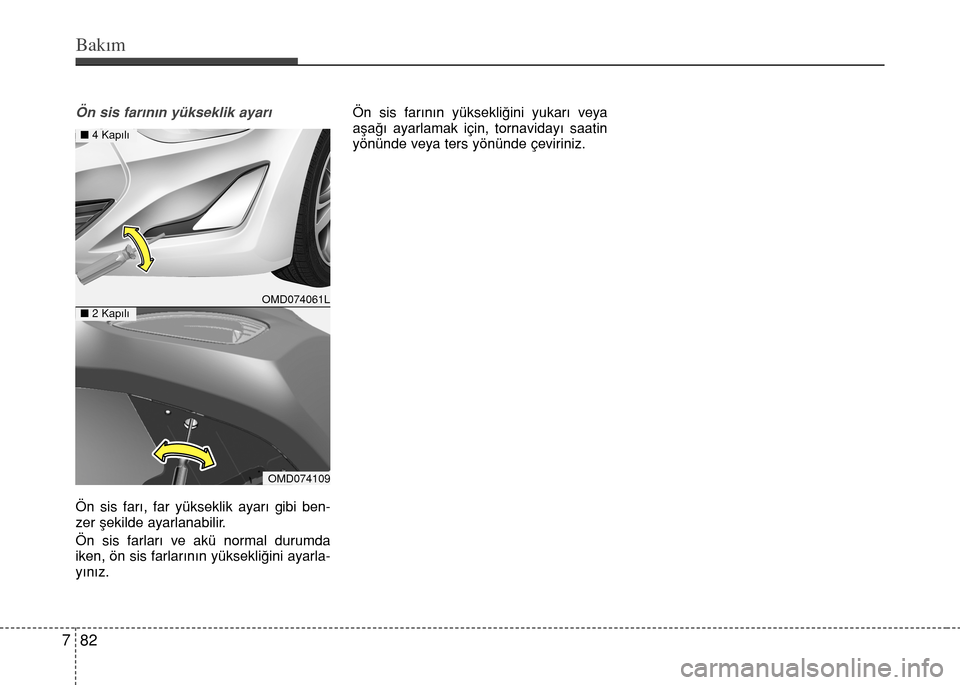

Ön sis farının yükseklik ayarı
Ön sis farı, far yükseklik ayarı gibi ben-
zer şekilde ayarlanabilir.
Ön sis farları ve akü normal durumda
iken, ön sis farlarının yüksekliğini ayarla-
yınız.Ön sis farının yüksekliğini yukarı veya
aşağı ayarlamak için, tornavidayı saatin
yönünde veya ters yönünde çeviriniz.
OMD074061L
OMD074109

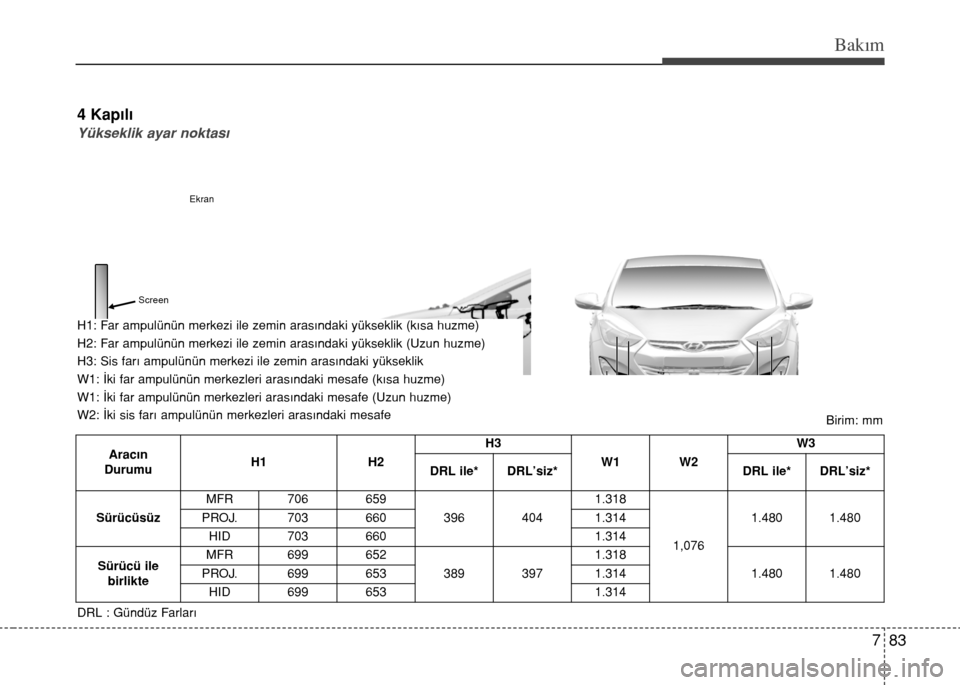

n4 Kapılı
n2 Kapılı

783
Bakım
Aracın
DurumuH1 H2H3
W1 W2W3
DRL ile*
DRL’siz* DRL ile* DRL’siz*
SürücüsüzMFR 706 659
396
4041.318
1,0761.480 1.480 PROJ. 703 660 1.314
HID 703 660 1.314
Sürücü ile
birlikteMFR 699 652
389
3971.318
1.480 1.480 PROJ. 699 653 1.314
HID 699 653 1.314
DRL : Gündüz FarlarıBirim: mm
Ekran
4 Kapılı
Yükseklik ayar noktası
H1: Far ampulünün merkezi ile zemin arasındaki yükseklik (kısa huzme)
H2: Far ampulünün merkezi ile zemin arasındaki yükseklik (Uzun huzme)
H3: Sis farı ampulünün merkezi ile zemin arasındaki yükseklik
W1: İki far ampulünün merkezleri arasındaki mesafe (kısa huzme)
W1: İki far ampulünün merkezleri arasındaki mesafe (Uzun huzme)
W2: İki sis farı ampulünün merkezleri arasındaki mesafe

Bakım
84 7
Aracın
DurumuH1 H2 H3 W1 W2 W3
SürücüsüzMFR 706 659
3791.318
1.076 1.430 PROJ. 703 660 1.314
HID 703 660 1.314
Sürücü ile
birlikteMFR 699 652
3721.318
PROJ. 699 653 1.314
HID 699 653 1.314
Birim: mm

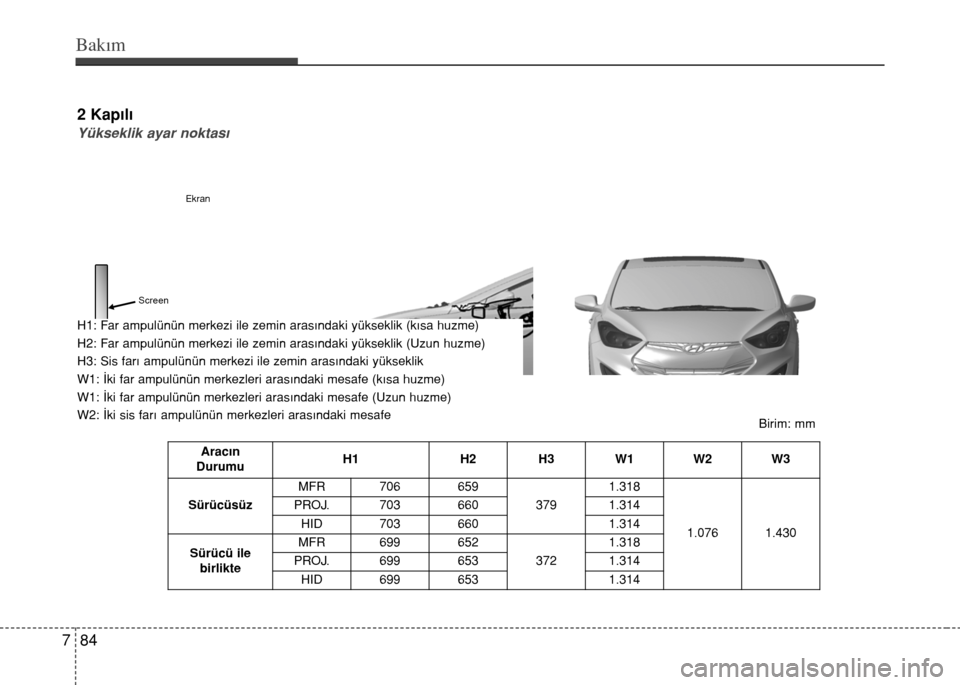

2 Kapılı
Yükseklik ayar noktası
H1: Far ampulünün merkezi ile zemin arasındaki yükseklik (kısa huzme)
H2: Far ampulünün merkezi ile zemin arasındaki yükseklik (Uzun huzme)
H3: Sis farı ampulünün merkezi ile zemin arasındaki yükseklik
W1: İki far ampulünün merkezleri arasındaki mesafe (kısa huzme)
W1: İki far ampulünün merkezleri arasındaki mesafe (Uzun huzme)
W2: İki sis farı ampulünün merkezleri arasındaki mesafe
Ekran

785
Bakım

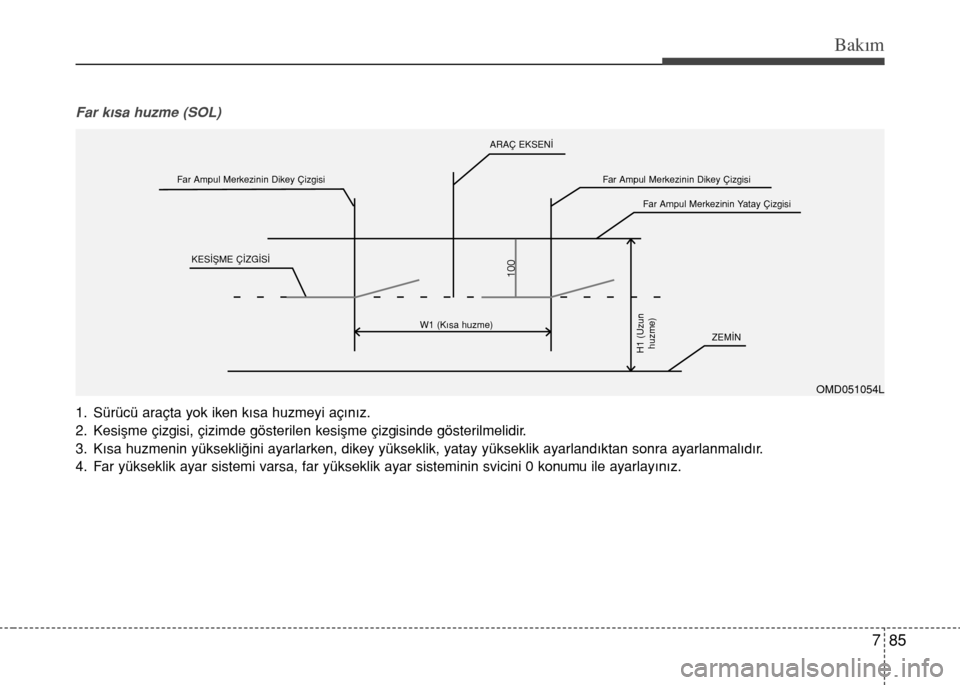

Far kısa huzme (SOL)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
OMD051054L
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W1 (Kısa huzme) Far Ampul Merkezinin Dikey Çizgisi Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H1 (Uzun
huzme)

Bakım
86 7

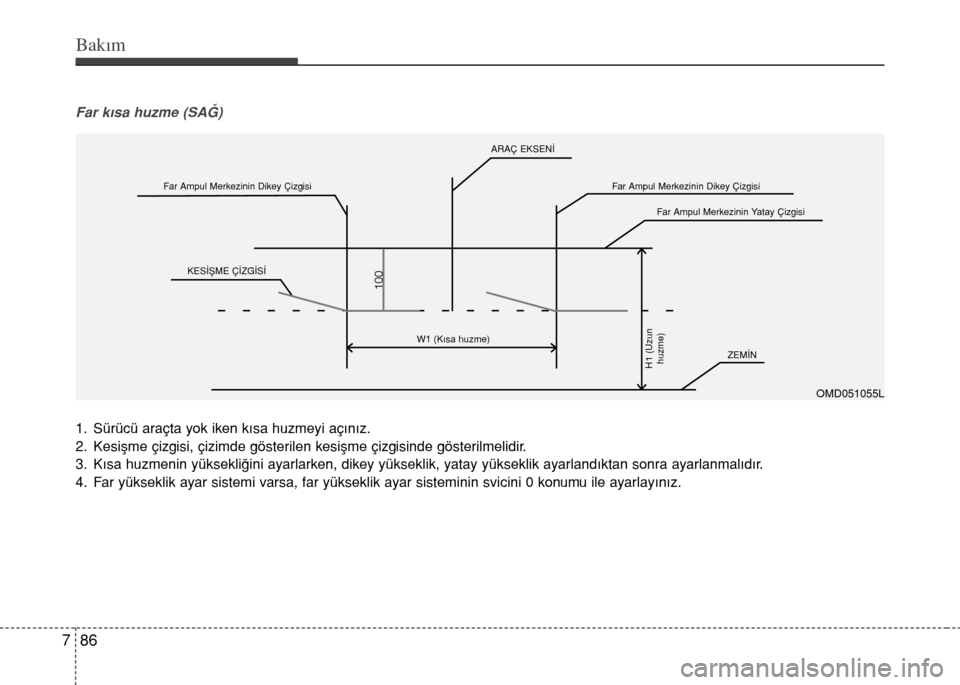

Far kısa huzme (SAĞ)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
OMD051055L
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W1 (Kısa huzme) Far Ampul Merkezinin Dikey Çizgisi Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H1 (Uzun
huzme)

787
Bakım

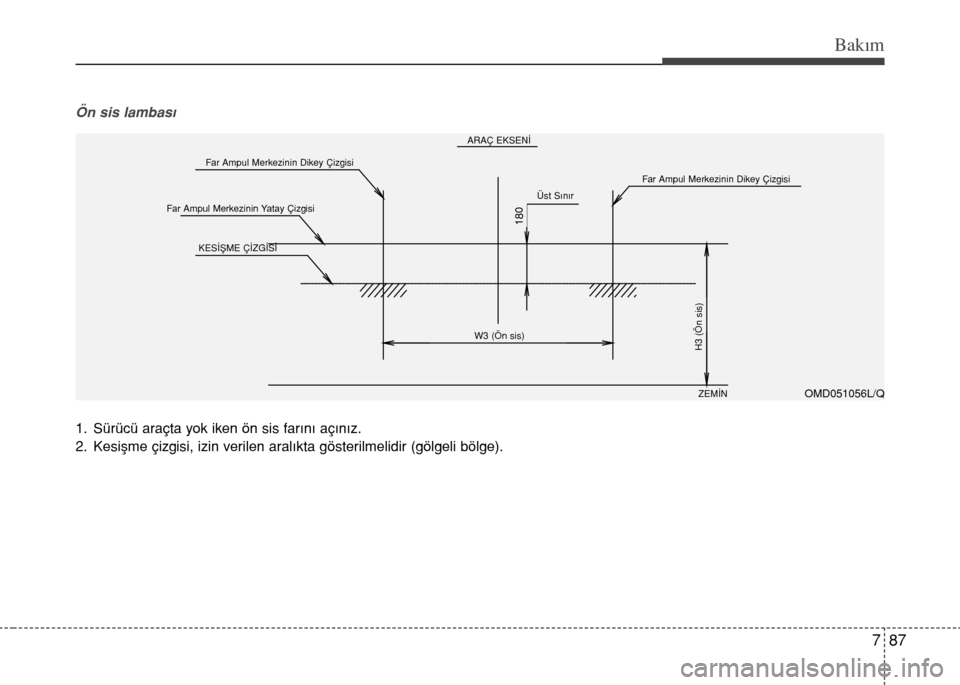

Ön sis lambası
1. Sürücü araçta yok iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge).
OMD051056L/Q
180
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W3 (Ön sis)Üst Sınır Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H3 (Ön sis)

Bakım
88 7

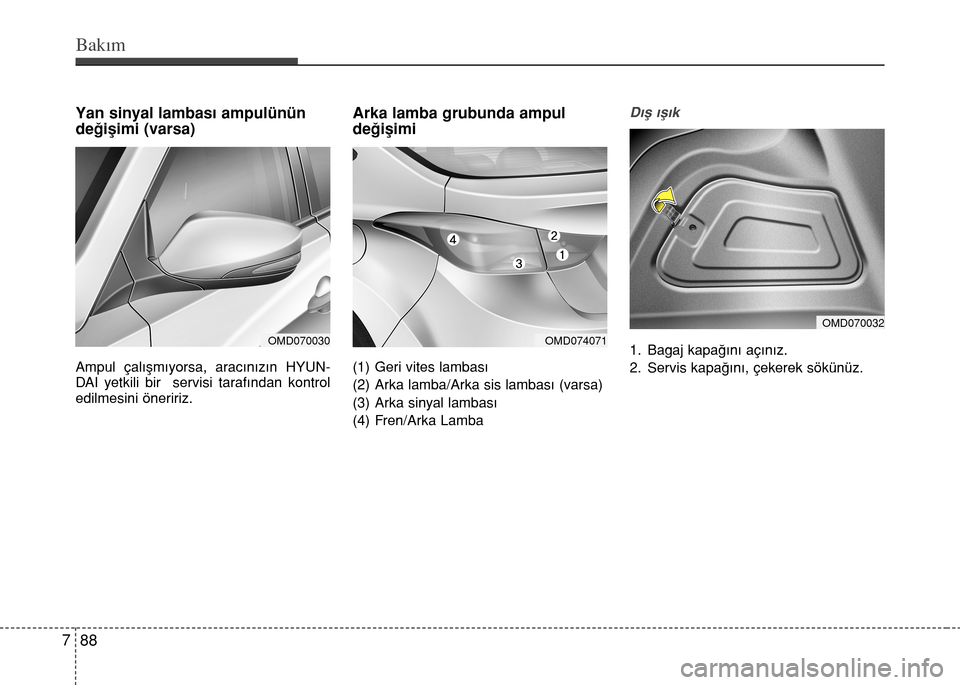

Yan sinyal lambası ampulünün
değişimi (varsa)
Ampul çalışmıyorsa, aracınızın HYUN-
DAI yetkili bir servisi tarafından kontrol
edilmesini öneririz.
Arka lamba grubunda ampul
değişimi
(1) Geri vites lambası
(2) Arka lamba/Arka sis lambası (varsa)
(3) Arka sinyal lambası
(4) Fren/Arka Lamba
Dış ışık
1. Bagaj kapağını açınız.
2. Servis kapağını, çekerek sökünüz.OMD070030OMD074071
OMD070032
