2015 Hyundai Elantra Kullanım Kılavuzu (in Turkish)

4 117
Aracınızın özellikleri

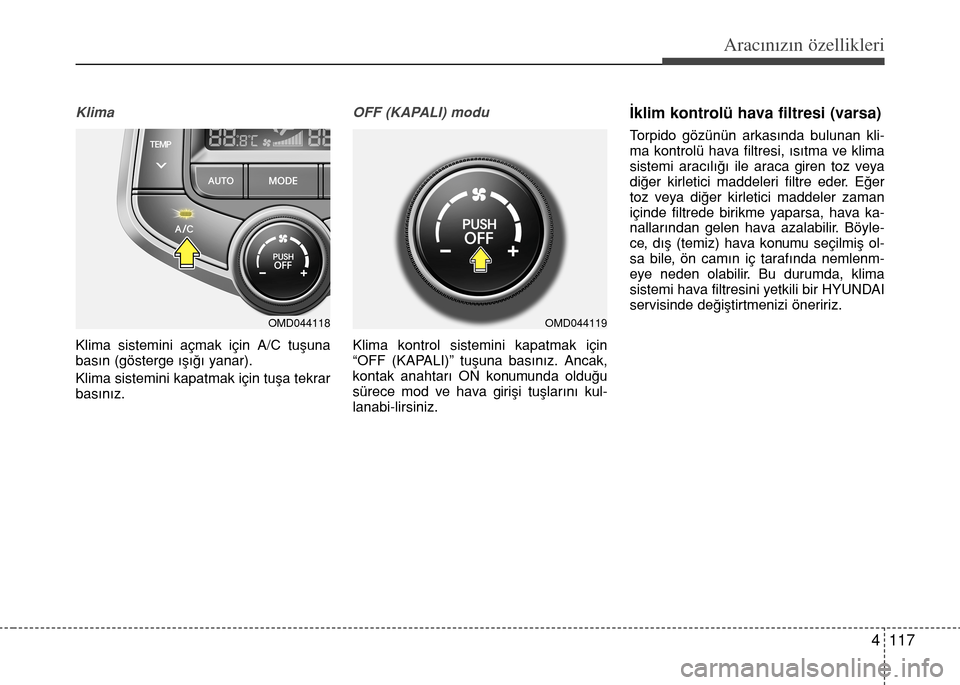

Klima
Klima sistemini açmak için A/C tuşuna
basın (gösterge ışığı yanar).
Klima sistemini kapatmak için tuşa tekrar
basınız.
OFF (KAPALI) modu
Klima kontrol sistemini kapatmak için
“OFF (KAPALI)” tuşuna basınız. Ancak,
kontak anahtarı ON konumunda olduğu
sürece mod ve hava girişi tuşlarını kul-
lanabi-lirsiniz.
İklim kontrolü hava filtresi (varsa)
Torpido gözünün arkasında bulunan kli-
ma kontrolü hava filtresi, ısıtma ve klima
sistemi aracılığı ile araca giren toz veya
diğer kirletici maddeleri filtre eder. Eğer
toz veya diğer kirletici maddeler zaman
içinde filtrede birikme yaparsa, hava ka-
nallarından gelen hava azalabilir. Böyle-
ce, dış (temiz) hava konumu seçilmiş ol-
sa bile, ön camın iç tarafında nemlenm-
eye neden olabilir. Bu durumda, klima
sistemi hava filtresini yetkili bir HYUNDAI
servisinde değiştirtmenizi öneririz.
OMD044118OMD044119

Aracınızın özellikleri
118 4

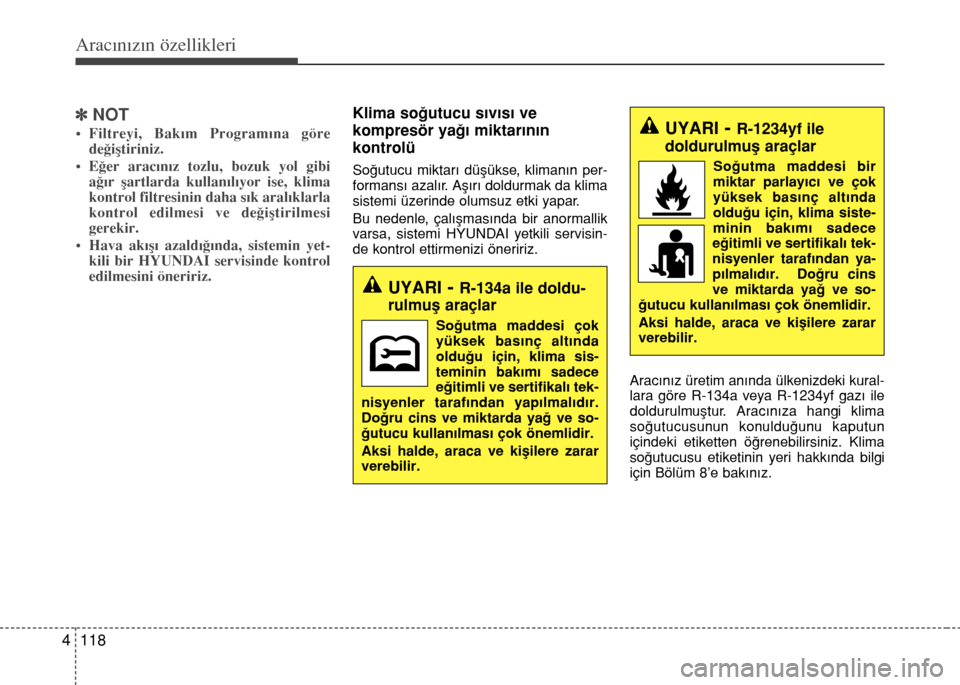

]NOT
• Filtreyi, Bakım Programına göre
değiştiriniz.
• Eğer aracınız tozlu, bozuk yol gibi
ağır şartlarda kullanılıyor ise, klima
kontrol filtresinin daha sık aralıklarla
kontrol edilmesi ve değiştirilmesi
gerekir.
• Hava akışı azaldığında, sistemin yet-
kili bir HYUNDAI servisinde kontrol
edilmesini öneririz.
Klima soğutucu sıvısı ve
kompresör yağı miktarının
kontrolü
Soğutucu miktarı düşükse, klimanın per-
formansı azalır. Aşırı doldurmak da klima
sistemi üzerinde olumsuz etki yapar.
Bu nedenle, çalışmasında bir anormallik
varsa, sistemi HYUNDAI yetkili servisin-
de kontrol ettirmenizi öneririz.
Aracınız üretim anında ülkenizdeki kural-
lara göre R-134a veya R-1234yf gazı ile
doldurulmuştur. Aracınıza hangi klima
soğutucusunun konulduğunu kaputun
içindeki etiketten öğrenebilirsiniz. Klima
soğutucusu etiketinin yeri hakkında bilgi
için Bölüm 8’e bakınız.
UYARI- R-1234yf ile
doldurulmuş araçlar
Soğutma maddesi bir
miktar parlayıcı ve çok
yüksek basınç altında
olduğu için, klima siste-
minin bakımı sadece
eğitimli ve sertifikalı tek-
nisyenler tarafından ya-
pılmalıdır. Doğru cins
ve miktarda yağ ve so-
ğutucu kullanılması çok önemlidir.
Aksi halde, araca ve kişilere zarar
verebilir.
UYARI- R-134a ile doldu-
rulmuş araçlar
Soğutma maddesi çok
yüksek basınç altında
olduğu için, klima sis-
teminin bakımı sadece
eğitimli ve sertifikalı tek-
nisyenler tarafından yapılmalıdır.
Doğru cins ve miktarda yağ ve so-
ğutucu kullanılması çok önemlidir.
Aksi halde, araca ve kişilere zarar
verebilir.

4 119
Aracınızın özellikleri

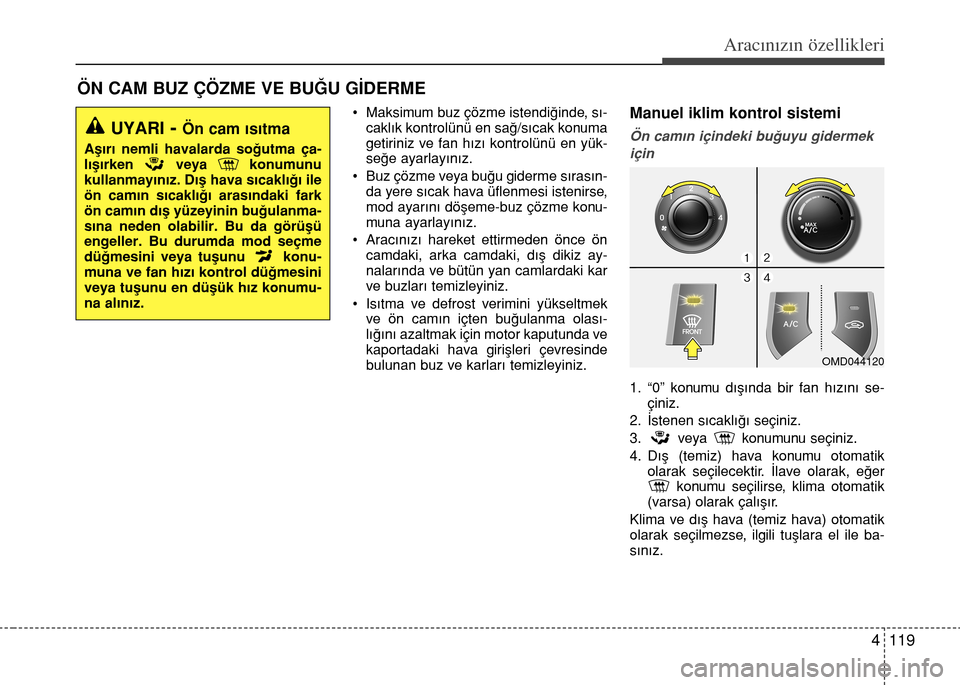

• Maksimum buz çözme istendiğinde, sı-
caklık kontrolünü en sağ/sıcak konuma
getiriniz ve fan hızı kontrolünü en yük-
seğe ayarlayınız.
• Buz çözme veya buğu giderme sırasın-
da yere sıcak hava üflenmesi istenirse,
mod ayarını döşeme-buz çözme konu-
muna ayarlayınız.
• Aracınızı hareket ettirmeden önce ön
camdaki, arka camdaki, dış dikiz ay-
nalarında ve bütün yan camlardaki kar
ve buzları temizleyiniz.
• Isıtma ve defrost verimini yükseltmek
ve ön camın içten buğulanma olası-
lığını azaltmak için motor kaputunda ve
kaportadaki hava girişleri çevresinde
bulunan buz ve karları temizleyiniz.Manuel iklim kontrol sistemi
Ön camın içindeki buğuyu gidermek
için
1. “0” konumu dışında bir fan hızını se-
çiniz.
2. İstenen sıcaklığı seçiniz.
3. veya konumunu seçiniz.
4. Dış (temiz) hava konumu otomatik
olarak seçilecektir. İlave olarak, eğer
konumu seçilirse, klima otomatik
(varsa) olarak çalışır.
Klima ve dış hava (temiz hava) otomatik
olarak seçilmezse, ilgili tuşlara el ile ba-
sınız.
ÖN CAM BUZ ÇÖZME VE BUĞU GİDERME
UYARI- Ön cam ısıtma
Aşırı nemli havalarda soğutma ça-
lışırken veya konumunu
kullanmayınız. Dış hava sıcaklığı ile
ön camın sıcaklığı arasındaki fark
ön camın dış yüzeyinin buğulanma-
sına neden olabilir. Bu da görüşü
engeller. Bu durumda mod seçme
düğmesini veya tuşunu konu-
muna ve fan hızı kontrol düğmesini
veya tuşunu en düşük hız konumu-
na alınız.
OMD044120

Aracınızın özellikleri
120 4

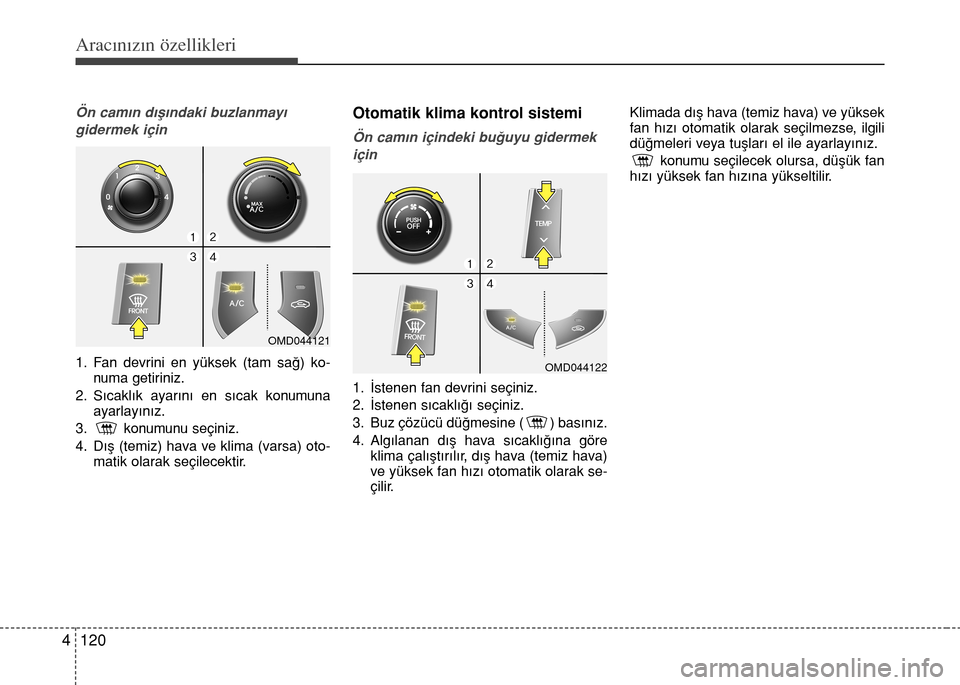

Ön camın dışındaki buzlanmayı
gidermek için
1. Fan devrini en yüksek (tam sağ) ko-
numa getiriniz.
2. Sıcaklık ayarını en sıcak konumuna
ayarlayınız.
3. konumunu seçiniz.
4. Dış (temiz) hava ve klima (varsa) oto-
matik olarak seçilecektir.
Otomatik klima kontrol sistemi
Ön camın içindeki buğuyu gidermek
için
1. İstenen fan devrini seçiniz.
2. İstenen sıcaklığı seçiniz.
3. Buz çözücü düğmesine ( ) basınız.
4. Algılanan dış hava sıcaklığına göre
klima çalıştırılır, dış hava (temiz hava)
ve yüksek fan hızı otomatik olarak se-
çilir.Klimada dış hava (temiz hava) ve yüksek
fan hızı otomatik olarak seçilmezse, ilgili
düğmeleri veya tuşları el ile ayarlayınız.
konumu seçilecek olursa, düşük fan
hızı yüksek fan hızına yükseltilir.
OMD044121
OMD044122

4 121
Aracınızın özellikleri

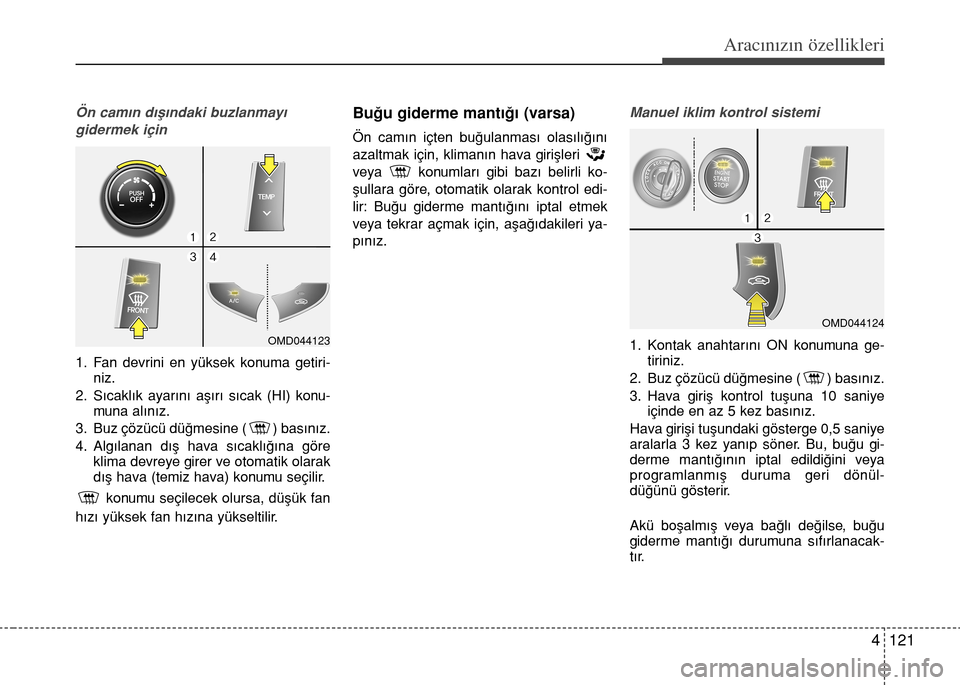

Ön camın dışındaki buzlanmayı
gidermek için
1. Fan devrini en yüksek konuma getiri-
niz.
2. Sıcaklık ayarını aşırı sıcak (HI) konu-
muna alınız.
3. Buz çözücü düğmesine ( ) basınız.
4. Algılanan dış hava sıcaklığına göre
klima devreye girer ve otomatik olarak
dış hava (temiz hava) konumu seçilir.
konumu seçilecek olursa, düşük fan
hızı yüksek fan hızına yükseltilir.
Buğu giderme mantığı (varsa)
Ön camın içten buğulanması olasılığını
azaltmak için, klimanın hava girişleri
veya konumları gibi bazı belirli ko-
şullara göre, otomatik olarak kontrol edi-
lir: Buğu giderme mantığını iptal etmek
veya tekrar açmak için, aşağıdakileri ya-
pınız.
Manuel iklim kontrol sistemi
1. Kontak anahtarını ON konumuna ge-
tiriniz.
2. Buz çözücü düğmesine ( ) basınız.
3. Hava giriş kontrol tuşuna 10 saniye
içinde en az 5 kez basınız.
Hava girişi tuşundaki gösterge 0,5 saniye
aralarla 3 kez yanıp söner. Bu, buğu gi-
derme mantığının iptal edildiğini veya
programlanmış duruma geri dönül-
düğünü gösterir.
Akü boşalmış veya bağlı değilse, buğu
giderme mantığı durumuna sıfırlanacak-
tır.OMD044123
OMD044124

Aracınızın özellikleri
122 4

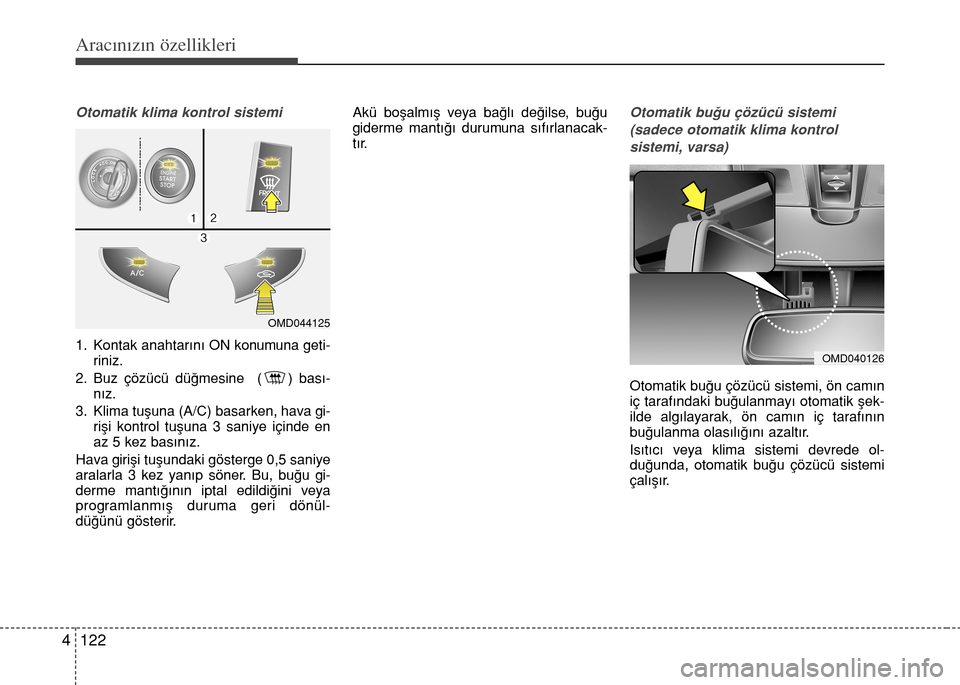

Otomatik klima kontrol sistemi
1. Kontak anahtarını ON konumuna geti-
riniz.
2. Buz çözücü düğmesine ( ) bası-
nız.
3. Klima tuşuna (A/C) basarken, hava gi-
rişi kontrol tuşuna 3 saniye içinde en
az 5 kez basınız.
Hava girişi tuşundaki gösterge 0,5 saniye
aralarla 3 kez yanıp söner. Bu, buğu gi-
derme mantığının iptal edildiğini veya
programlanmış duruma geri dönül-
düğünü gösterir.Akü boşalmış veya bağlı değilse, buğu
giderme mantığı durumuna sıfırlanacak-
tır.
Otomatik buğu çözücü sistemi
(sadece otomatik klima kontrol
sistemi, varsa)
Otomatik buğu çözücü sistemi, ön camın
iç tarafındaki buğulanmayı otomatik şek-
ilde algılayarak, ön camın iç tarafının
buğulanma olasılığını azaltır.
Isıtıcı veya klima sistemi devrede ol-
duğunda, otomatik buğu çözücü sistemi
çalışır.
OMD044125
OMD040126

4 123
Aracınızın özellikleri
Otomatik buğu çözücü siste-
mi ön camın iç tarafında
buğuyu algıladığında ve
çalıştığında bu gösterge ya-
nar.
Aracın içindeki nem fazla ise, aşağıdaki
gibi daha yüksek kademeler çalışır.
Örneğin, otomatik buğu çözücü sistemi
ön camın iç tarafındaki buğuyu adım 1’de
çalışan klima ile çözemezse, o zaman
adım 2’deki dış hava konumu ile tekrar
çözmeye çalışır.
Adım 1: Klimayı çalıştırma
Adım 2: Dış hava konumu
Adım 3: Ön cama doğru hava üfleme
Adım 4: Ön cama doğru artan hava
akımı
Adım 5: Klimayı azamiye çıkarmaEğer aracınız otomatik buğu çözücü sis-
temi ile donatılmış ise, şartlar uygun
olduğunda otomatik olarak devreye girer.
Ancak, otomatik buğu çözücü sistemini
iptal etmek isterseniz, ön buğu çözme tu-
şuna 3 saniye süre ile basınız. Ön buğu
giderme tuşunun göstergesi, sistemin
iptal edildiğini göstermek üzere 3 defa
yanıp söner. Otomatik buğu çözücü sis-
temini tekrar kullanmak için, aşağıda
belirtilen işlemleri uygulayınız.
Akü boşalmış veya bağlı değilse,
otomatik buğu çözme durumuna sıfır-
lanacaktır.]NOT
• Klima Auto buğu çözücü sistemi ta-
rafından açıldığında, klimayı kapat-
mak isterseniz, gösterge 3 kere yanıp
söner ve klima kapatılmaz.
• Verimli olması için, Otomatik buğu
çözücü sistemi çalışırken iç hava sir-
külasyonunu seçmeyiniz.
DİKKAT
Sürücü tarafındaki ön camın üst
ucunda bulunan sensör muhafaza-
sını çıkartmayınız. Sistem parçala-
rında garanti kapsamında olmayan
hasar oluşabilir.

Aracınızın özellikleri
124 4

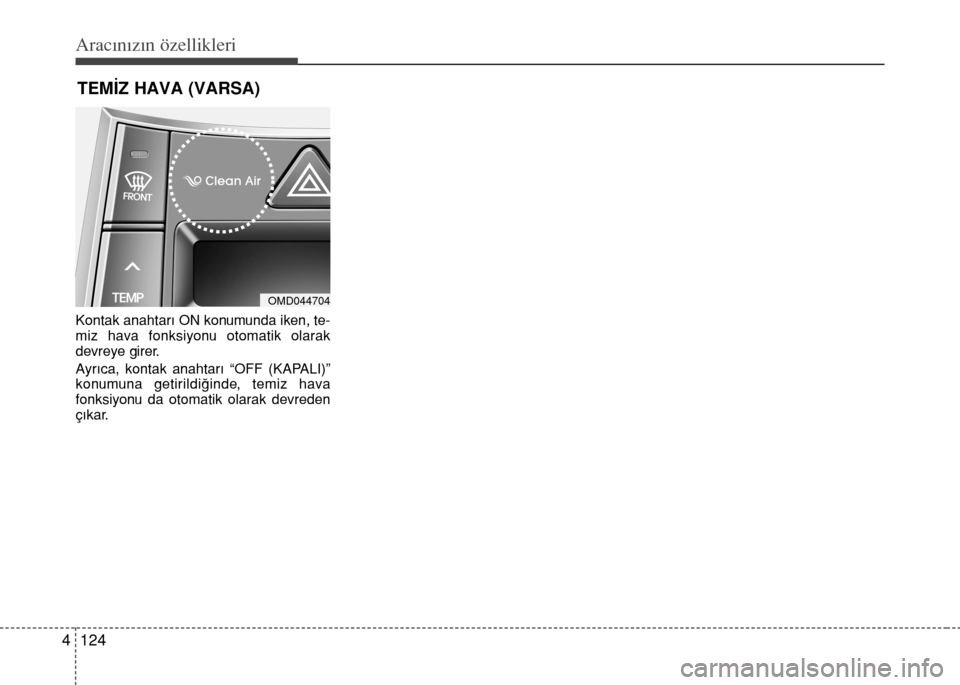

Kontak anahtarı ON konumunda iken, te-
miz hava fonksiyonu otomatik olarak
devreye girer.
Ayrıca, kontak anahtarı “OFF (KAPALI)”
konumuna getirildiğinde, temiz hava
fonksiyonu da otomatik olarak devreden
çıkar.
TEMİZ HAVA (VARSA)
OMD044704
