2015 CITROEN JUMPER Instrukcja obsługi (in Polish)

Stanowisko kierowcy
23
2
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
1. Licznik kilometrów / mil.
2. Wyświetlacz.
3. Wskaźnik poziomu paliwa.
4. Temperatura płynu chłodzącego.
5. Obrotomierz.
ZESTAW WSKAŹNIKÓW
Wyświetlacz
W dolnej części:
- Godzina,
- Temperatura na zewnątrz,
- Liczba przejechanych kilometrów/mil,
- Komputer pokładowy (zasięg, zużycie paliwa.),
- Wysokość wiązki światła reflektorów,
- Programowany alarm przekroczenia prędkości,
- Regulator albo ogranicznik prędkości,
- Wskaźnik zmiany biegu,
- Stop & Start,
W górnej części:
- Data,
- Wskaźnik serwisowy,
- Komunikaty alarmowe,
- Komunikaty o stanie funkcji,
- Konfiguracja samochodu.

Stanowisko kierowcy
24
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
KONTROLKI
Po każdym uruchomieniu silnika: zapala się seria kontrolek sygnalizując kontrolny auto-test. Po chwili gasną.
Przy pracującym silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."
Kontrolka stan znaczenie Rozwiązanie - działanie
Serwisowa zapalona
czasowo.
usterki mniej ważne.
Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy. poważne usterki.
Zapisać komunikat alarmowy i skontaktować się z ASO
sieci CITROËN albo z warsztatem specjalistycznym.
Hamulec
postojowy -
Poziom płynu
hamulcowego zapalona.
hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić stan za pomocą płynu zalecanego przez CITROËN.
zapalona na
stałe, pomimo
odpowiedniego
poziomu.
Natychmiast zatrzymać się, wyłączyć zapłon
i skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona.
usterka systemu. Natychmiast zatrzymać się. Skontaktować się z ASO
sieci CITROËN albo z warsztatem specjalistycznym.
System ABS zapalona. usterka systemu. Samochód zachowuje klasyczne hamowanie bez
wspomagania. Radzimy jednak zatrzymanie się i kontakt z ASO
sieci CITROËN albo z warsztatem specjalistycznym.

Stanowisko kierowcy
25
2
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
Kontrolka stan znaczenie Rozwiązanie - działanie
Temperatura
płynu
chłodzącego zapalona,
wskaźnik w strefi e
czerwonej.
nienaturalne zwiększenie.
Zatrzymać się i wyłączyć zapłon. Zaczekać na odpowiednie
ostygnięcie układu. Wzrokowo skontrolować poziom.
na H w strefie
czerwonej. zbyt wysoka temperatura płynu
chłodzącego. Rubryka "Kontrole - Poziomy i kontrole".
Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Ciśnienie oleju
silnikowego zapalona w
czasie jazdy.
za niskie ciśnienie. Zatrzymać się i wyłączyć zapłon. Zaczekać na
ostygnięcie układu płynu, aby sprawdzić poziom.
Rubryka "Kontrole - Poziomy i kontrole".
nadal zapalona,
pomimo prawidłowego
poziomu.
poważna usterka.
Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym
miga kilka
sekund, a na
wyświetlaczu
pojawia się
komunikat. poważne pogorszenie jakości
oleju w silniku.
Wymienić olej w silniku możliwie jak najszybciej.
Po drugim poziomie alarmu, osiągi silnika będą
ograniczone. Termin zaprogramowanego przeglądu
samochodu nie ulega zmianie.
Ładowanie
akumulatora zapalona.
usterka w układzie ładowania. Sprawdzić końcówki akumulatora…
Rubryka "Szybka pomoc - Akumulator rozładowany".
pozostaje zapalona
na stałe lub miga
pomimo kontroli.
usterka zapłonu lub wtrysku.
Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym
Czujnik
otwarcia zapalona. jeden z elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne
i boczne, pokrywa silnika.

Stanowisko kierowcy
26
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014

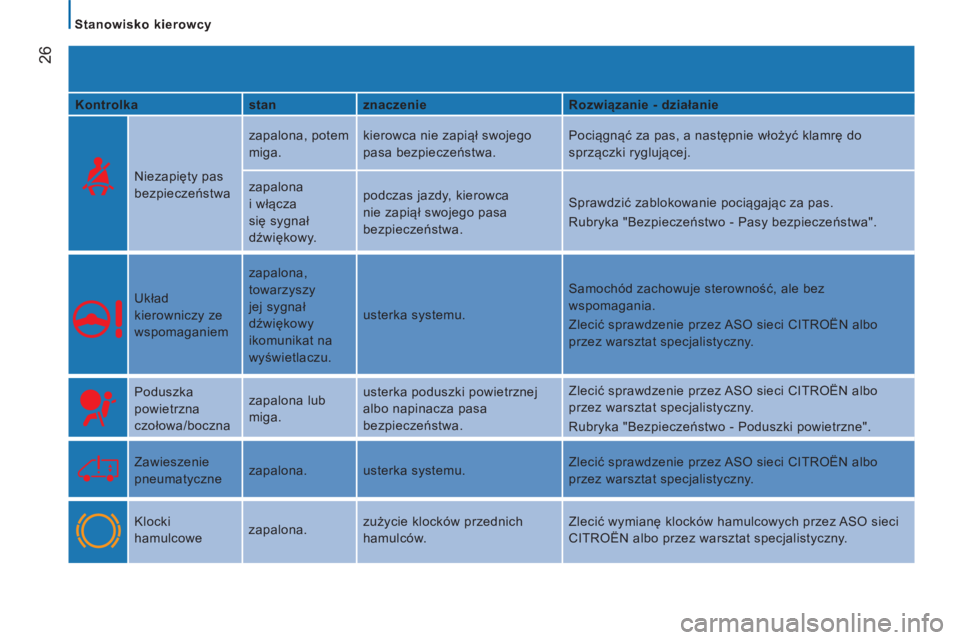

Kontrolka stan znaczenie Rozwiązanie - działanie
Niezapięty pas
bezpieczeństwa zapalona, potem
miga.
kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć za pas, a następnie włożyć klamrę do
sprzączki ryglującej.
zapalona
i włącza
się sygnał
dźwiękowy. podczas jazdy, kierowca
nie zapiął swojego pasa
bezpieczeństwa.
Sprawdzić zablokowanie pociągając za pas.
Rubryka "Bezpieczeństwo - Pasy bezpieczeństwa".
Układ
kierowniczy ze
wspomaganiem zapalona,
towarzyszy
jej sygnał
dźwiękowy
ikomunikat na
wyświetlaczu.
usterka systemu.
Samochód zachowuje sterowność, ale bez
wspomagania.
Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Poduszka
powietrzna
czołowa/boczna zapalona lub
miga. usterka poduszki powietrznej
albo napinacza pasa
bezpieczeństwa. Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Rubryka "Bezpieczeństwo - Poduszki powietrzne".
Zawieszenie
pneumatyczne zapalona.
usterka systemu. Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Klocki
hamulcowe zapalona. zużycie klocków przednich
hamulców. Zlecić wymianę klocków hamulcowych przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.

Stanowisko kierowcy
27
2
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
Kontrolka stan znaczenie Rozwiązanie - działanie
CDS/ASR miga.
działanie. System poprawia zdolność trakcyjną oraz stabilność
kierunkową pojazdu.
zapalona,
towarzyszy
jej sygnał
dźwiękowy i
komunikat na
wyświetlaczu. usterka systemu albo pomocy
przy ruszaniu na wzniesieniu.
Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Rubryka "Bezpieczeństwo - Bezpieczeństwo podczas
jazdy".
zapalona. usterka Systemu kontroli trakcji.
Czystość spalin zapalona. regeneracja filtra cząstek
stałych. Zaleca się pozostawienie włączonego silnika aż do
zgaśnięcia kontrolki, aby faza regeneracji zakończyła się.
Rubryka "Kontrole - Poziomy i kontrole".
Układ czystości
spalin zapalona.
usterka systemu. Jak najszybciej przeprowadzić kontrolę w ASO sieci
CITROËN albo w warsztacie specjalistycznym.
Wykrywanie
niskiego
ciśnienia w
oponach zapalona.
opona bez powietrza albo
przebita. Zatrzymać się i wyłączyć zapłon. Zmienić koło albo
naprawić je.
zapalona, wraz
z kontrolką
serwisową. uszkodzony czujnik.
Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.

Stanowisko kierowcy
28
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
Kontrolka stan znaczenie Rozwiązanie - działanie
Alarm
niezamierzonego
przekroczenia
linii miga wraz
z towarzyszącym
sygnałem
dźwiękowym. niezamierzone przekroczenie
linii z lewej strony.
Obrócić kierownicę w przeciwnym kierunku,
aby powrócić na właściwy tor jazdy.
niezamierzone przekroczenie
linii z prawej strony.
Elektroniczna
blokada
rozruchu zapalona.
klucz włożony do stacyjki nie
zostaje rozpoznany.
Rozruch jest niemożliwy. Zmienić klucz i zlecić sprawdzenie wadliwego klucza
przez ASO sieci CITROËN.
Rubryka "Gotowy do drogi - Elementy otwierane".
zapalona przez
około 10 sekund
po włączeniu
zapłonu. włączenie alarmu.
Zlecić sprawdzenie stanu zamków przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Obecność wody
w filtrze oleju
napędowego
zapalona, towarzyszy
jej komunikat na
wyświetlaczu. woda w filtrze paliwa. Opróżnić filtr w ASO sieci CITROËN albo w warsztacie
specjalistycznym.
Rubryka "Kontrole - Poziomy i kontrole".
Minimalny
poziom paliwa zapalona,
wskaźnik znajduje
się w polu E.
niski poziom paliwa. Jak najszybciej uzupełnić poziom paliwa. Zużycie
rezerwy paliwa zależy od stylu jazdy, profilu drogi,
upływu czasu oraz przejechanych kilometrów od
momentu zapalenia się kontrolki.
miga. usterka systemu. Skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.

Podgrzewanie silnika
(świece żarowe) Diesel zapalona. warunki atmosferyczne wymagają
podgrzania silnika (świece żarowe). Odczekać na zgaśnięcie kontrolki w celu włączenia
rozrusznika.

Stanowisko kierowcy
29
2
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
Kontrolka stan znaczenie Rozwiązanie - działanie
Światła mijania
zapalona. wybór ręczny.
Obrócić pierścień przełącznika świateł do drugiego
położenia.
Światła drogowe pociągnięcie przełącznika do
siebie. Pociągnąć ponownie za przełącznik świateł, aby
powrócić do świateł mijania.
Kierunkowskazy miga i włącza
się sygnał. zmiana kierunku jazdy
za pomocą przełącznika
oświetlenia. W prawo: przesunąć przełącznik w górę.
W lewo: przesunąć przełącznik w dół.
Reflektory
przeciwmgłowe
przednie zapalona.
wciśnięty przycisk na panelu
sterowania MODE. Wybór ręczny.
Reflektory działają tylko wtedy, gdy zapalone są światła
mijania.
Światła
przeciwmgłowe
tylne zapalona.
wciśnięty przycisk na panelu
sterowania MODE. Wybór ręczny.
Światła działają tylko wtedy, gdy zapalone są światła
mijania. W warunkach normalnej widoczności należy je
zgasić.
Regulator
prędkości zapalona.
wybrany regulator. Wybór ręczny.
Rubryka "Ergonomia i komfort - Przełączniki przy
kierownicy".

Stanowisko kierowcy
30
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
Wyświetlacz stan znaczenie Rozwiązanie - działanie
Temperatura /
Gołoledź kontrolka
gołoledzi, miga
temperatura, a
na wyświetlaczu
wyświetla się
komunikat. na drodze może występować
gołoledź.
Zwiększyć czujność i nie hamować zbyt ostro.
Rubryka "Bezpieczeństwo - Bezpieczeństwo podczas
jazdy".
Data / godzina regulacja: daty,
godziny. konfiguracja w menu MODE. Rubryka "Technologia na pokładzie - Konfiguracja
pojazdu".
Wysokość
wiązki światła regulacja
reflektorów. Położenie od 0 do
3 w zależności od
przewożonego ładunku. Wyregulować przełącznikami na panelu sterowania
MODE.
Rubryka "Ergonomia i komfort - Przełączniki przy
kierownicy".
Klucz serwisowy klucz obsługowy
pozostaje
zapalony zbliżający się termin przeglądu.
Patrz lista kontroli w książce serwisowej i gwarancyjnej,
a następnie wykonać przegląd w ASO sieci.
Stop & Start zapalona.
przejście silnika do trybu STOP
po wyłączeniu pojazdu. Gdy kierowca chce ruszyć, kontrolka gaśnie, a silnik
automatycznie przechodzi do trybu START.
miga kilka
sekund,
a później
gaśnie. chwilowa niedostępność
trybu STOP lub automatyczne
włączenie trybu START.
Szczególne przypadki trybu STOP i trybu START.
Rubryka "Gotowy do drogi - Rozruch i zatrzymywanie".
