2015 CITROEN JUMPER Instrukcja obsługi (in Polish)

1
RZUT OKIEM
7
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
STANOWISKO KIEROWCY
Zestawy wskaźników, wyświetlacze,
liczniki 23
Kontrolki 24-31
Wskaźniki 32, 35
Wskaźnik zmiany biegu 36-37
Przełączniki oświetlenia 44-46
Automatyczne włączanie świateł 45
Oświetlenie towarzyszące 45
Światła postojowe 46
Otwieranie pokrywy silnika 122
Bezpieczniki deski rozdzielczej 134-136
Konfi guracja pojazdu 84-86
Ustawianie godziny 85
Regulacja wysokości wiązki światła 46
Światła przeciwmgłowe przednie - tylne 44
Zawieszenie pneumatyczne 93-94
Stop & Start 40-42
Ogrzewanie dodatkowe,
klimatyzacja z tyłu 64-65
Programowane ogrzewanie
dodatkowe 66-68 Wycieraczki przedniej / tylnej szyby 47
Spryskiwacz szyb / refl ektorów 47
Komputer pokładowy
89
Rozrusznik, stacyjka 38
Ruszanie na wzniesieniu 39
Regulator prędkości 48-50, 51-53
Ogranicznik prędkości 54-56
Stały ogranicznik prędkości 57
Kierownica, regulacja głębokości 37
Sygnał dźwiękowy
96
Stanowisko kierowcy 4-5
Sterowanie radioodtwarzaczem
przy kierownicy 10.5, 10.53
Podnośniki szyb,
lusterka wsteczne 82-83
Ryglowanie przestrzeni ładunkowej 22

8
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014

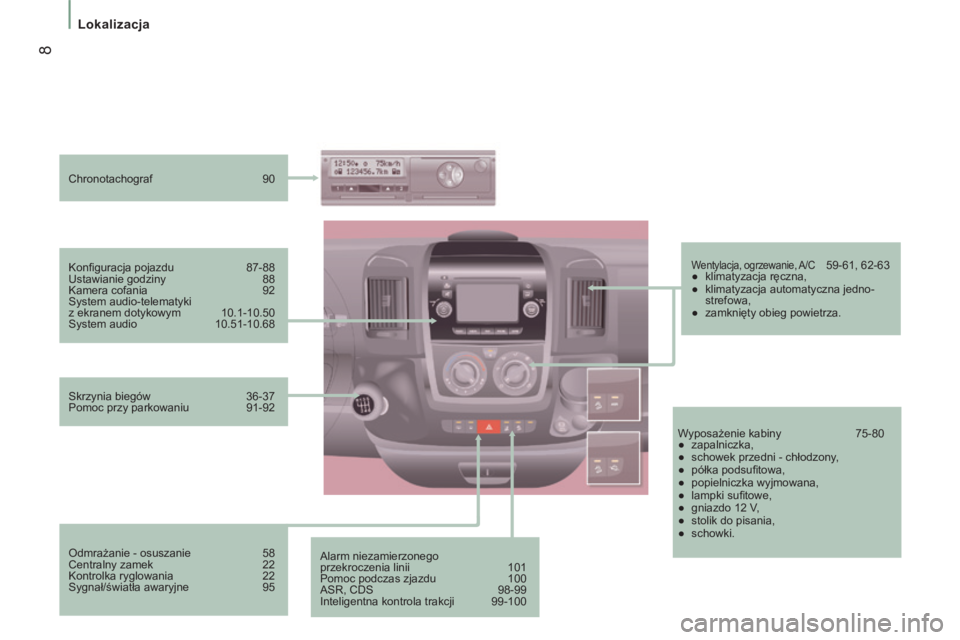

Alarm niezamierzonego
przekroczenia linii 101
Pomoc podczas zjazdu 100
ASR, CDS 98-99
Inteligentna kontrola trakcji 99-100
Konfi guracja pojazdu
87-88
Ustawianie godziny 88
Kamera cofania 92
System audio-telematyki
z ekranem dotykowym 10.1-10.50
System audio 10.51-10.68
Chronotachograf
90
Wyposażenie kabiny 75-80
● zapalniczka,
● schowek przedni - chłodzony,
● półka podsufi towa,
● popielniczka wyjmowana,
● lampki sufi towe,
● gniazdo 12 V,
● stolik do pisania,
● schowki.
Skrzynia biegów
36-37
Pomoc przy parkowaniu 91-92
Odmrażanie - osuszanie 58
Centralny zamek 22
Kontrolka ryglowania 22
Sygnał/światła awaryjne 95
Wentylacja, ogrzewanie, A/C 59-61, 62-63
● klimatyzacja ręczna,
● klimatyzacja automatyczna jedno- strefowa,
● zamknięty obieg powietrza.

1
RZUT OKIEM
9
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014

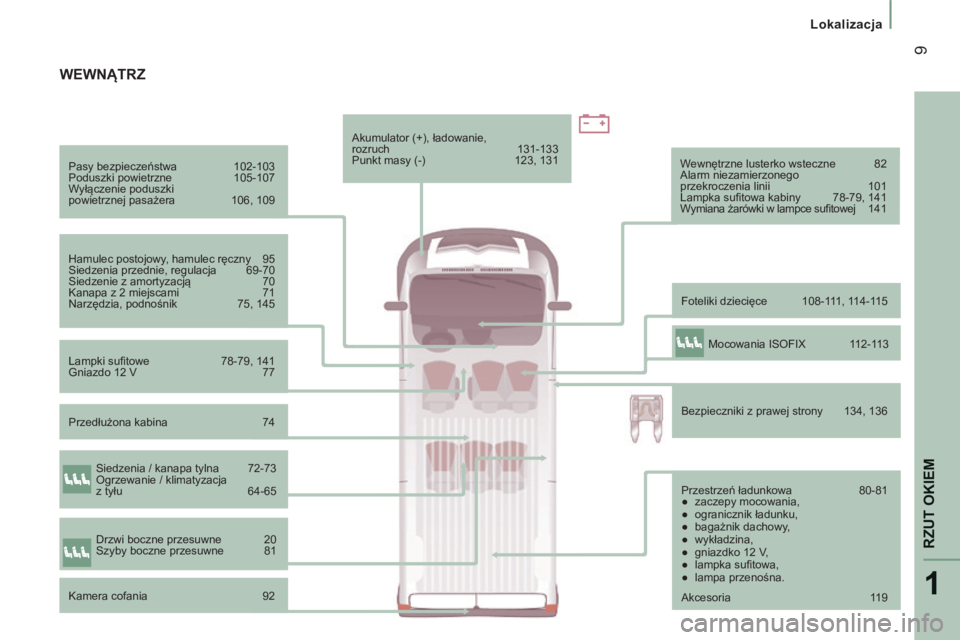

Pasy bezpieczeństwa 102-103
Poduszki powietrzne 105-107
Wyłączenie poduszki
powietrznej pasażera 106, 109
Hamulec postojowy, hamulec ręczny 95
Siedzenia przednie, regulacja 69-70
Siedzenie z amortyzacją 70
Kanapa z 2 miejscami 71
Narzędzia, podnośnik 75, 145 Foteliki dziecięce 108-111, 114-115
Wewnętrzne lusterko wsteczne 82
Alarm niezamierzonego
przekroczenia linii
101
Lampka sufi towa kabiny 78-79, 141
Wymiana żarówki w lampce sufi towej 141
Lampki sufi towe 78-79, 141
Gniazdo 12 V 77 Akumulator (+), ładowanie,
rozruch
131-133
Punkt masy (-) 123, 131
Bezpieczniki z prawej strony 134, 136
WEWNĄTRZ
Przestrzeń ładunkowa 80-81
● zaczepy mocowania,
● ogranicznik ładunku,
● bagażnik dachowy,
● wykładzina,
● gniazdko 12 V,
● lampka sufi towa,
● lampa przenośna.
Siedzenia / kanapa tylna 72-73
Ogrzewanie / klimatyzacja
z tyłu
64-65
Kamera cofania 92
Drzwi boczne przesuwne 20
Szyby boczne przesuwne 81 Mocowania ISOFIX 112-113
Przedłużona kabina 74
Akcesoria 119

10
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014

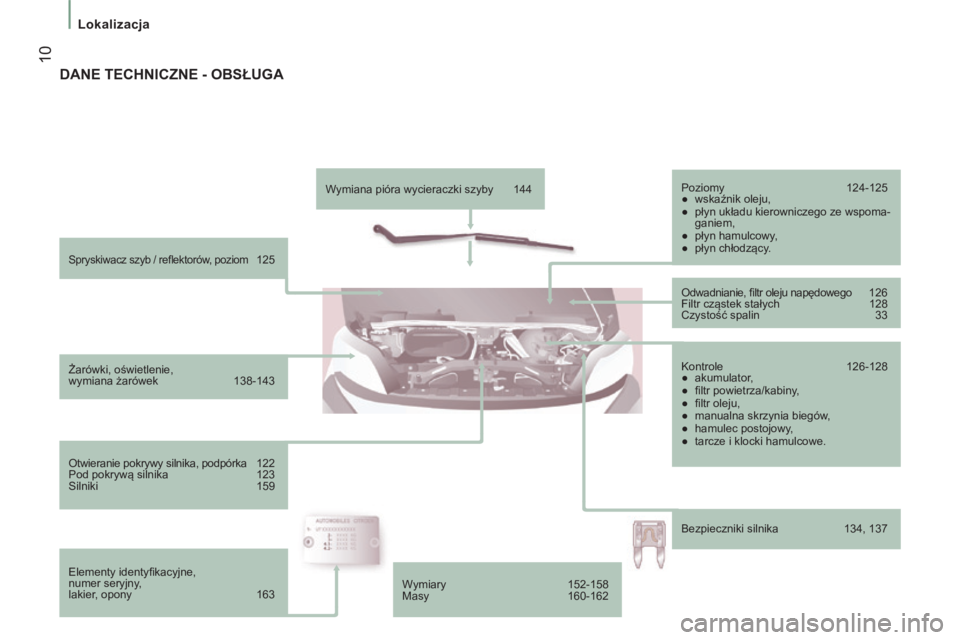

Spryskiwacz szyb / refl ektorów, poziom 125
Żarówki, oświetlenie,
wymiana żarówek 138-143
Otwieranie pokrywy silnika, podpórka 122
Pod pokrywą silnika 123
Silniki 159
Elementy identyfi kacyjne,
numer seryjny,
lakier, opony 163 Wymiana pióra wycieraczki szyby 144
Poziomy
124-125
● wskaźnik oleju,
● płyn układu kierowniczego ze wspoma- ganiem,
● płyn hamulcowy,
● płyn chłodzący.
Odwadnianie, fi ltr oleju napędowego 126
Filtr cząstek stałych 128
Czystość spalin 33
Kontrole 126-128
● akumulator,
● fi ltr powietrza/kabiny,
● fi ltr oleju,
● manualna skrzynia biegów,
● hamulec postojowy,
● tarcze i klocki hamulcowe.
Bezpieczniki silnika 134, 137
DANE TECHNICZNE - OBSŁUGA
Wymiary 152-158
Masy 160-162

1
RZUT OKIEM
11
Samochód & Środowisko naturalne
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
ŚRODOWISKO NATURALNE
CITROËN działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.citroen.com . Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:
- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania.
- przestrzegać terminów przeglądów wykonywanych w ASO sieci CITROËN,
upoważnionej do zbiórki akumulatorów
i zużytych płynów,
- nie stosować dodatków do oleju silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Prosimy zapoznać się z zaleceniami
dotyczącymi ekonomicznej jazdy
podanymi na końcu tego rozdziału.

12
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
E K O J A Z D A
Lepsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli i nie czekać
ze zmianą biegu na wyższy. Podczas przyspieszania zmieniać
biegi dość wcześnie. Niektóre samochody wyposażone są we
wskaźnik zmiany biegu, który zaleca zmianę biegu na najbardziej
odpowiedni; jeżeli wyświetli się w zestawie wskaźników, zaleca się
wykonanie zmiany biegu.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać
się hamować silnikiem zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie zachowanie przyczynia się
do zmniejszenia zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest
w przełącznik "Cruise" przy kierownicy, włączać regulator
prędkości już od 40 km/h.
Efektywne wykorzystanie wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć
ją, opuszczając szyby i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające zmniejszenie
temperatury w kabinie (rolety...).
Gdy tylko temperatura osiągnie odpowiedni poziom, wyłączać
klimatyzację, chyba że jej regulacja odbywa się automatycznie.
Wyłączać przełączniki odmrażania i osuszania szyb, jeżeli nie są
wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i świateł przeciwmgłowych, gdy warunki
drogowe tego nie wymagają.
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO
2.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą).
Kabina nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy
audio/wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii,
a więc i paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia przenośne.

13
1
RZUT OKIEM
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
Ograniczanie przyczyn nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe
bagaże położyć w głębi bagażnika, jak najbliżej tylnych foteli.
Ograniczyć obciążenie samochodu i zminimalizować opór
aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na
rowery, przyczepa...). Używać raczej bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć
opony letnie.
Przestrzeganie zaleceń dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które
powinno być zgodne z etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym oraz oponach przyczepy
i przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr
powietrza, filtr kabiny...) i przestrzegać terminów przeglądów
zalecanych w książce serwisowej i gwarancyjnej.
Jeżeli zbiornik paliwa ma być całkowicie zatankowany, nie należy
dolewać paliwa po trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu dopiero po 3000 km można
zauważyć regularność w średnim zużyciu paliwa.

14
Otwieranie
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
PILOT ZDALNEGO STEROWANIA 3-PRZYCISKOWY
Odryglowanie kabiny
Któtkie naciśnięcie tego przycisku
powoduje odryglowanie kabiny
samochodu. Wewnętrzna lampka
sufitowa zapali się na krótko, a
kierunkowskazy zamigają dwukrotnie.
Długie naciśnięcie tego przycisku umożliwia
zdalne otwarcie szyb (w zależności od
wyposażenia).
Kontrolka zamka centralnego, usytuowana
na desce rozdzielczej, gaśnie.
Odryglowanie przestrzeni ładunkowej
Naciśnięcie tego przycisku
powoduje odryglowanie drzwi
bocznych oraz drzwi tylnych
przestrzeni ładunkowej.
Kierunkowskazy migają dwukrotnie.
Naciśnięcie tego przycisku wyłącza alarm,
jeżeli Państwa samochód go posiada.
Centralny zamek
Krótkie naciśnięcie przycisku
umożliwia zaryglowanie
wszystkich drzwi samochodu,
kabiny i przestrzeni ładunkowej.
Jeżeli jakieś drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa.
Kierunkowskazy zapalą się i zgasną.
Jeżeli Państwa samochód posiada takie
wyposażenie, naciśnięcie tego przycisku
włącza alarm.
Długie naciśnięcie tego przycisku umożliwia
zdalne zamknięcie szyb (w zależności od
wyposażenia). Kontrolka zamka centralnego,
usytuowana na desce
rozdzielczej, zapala się i miga.
