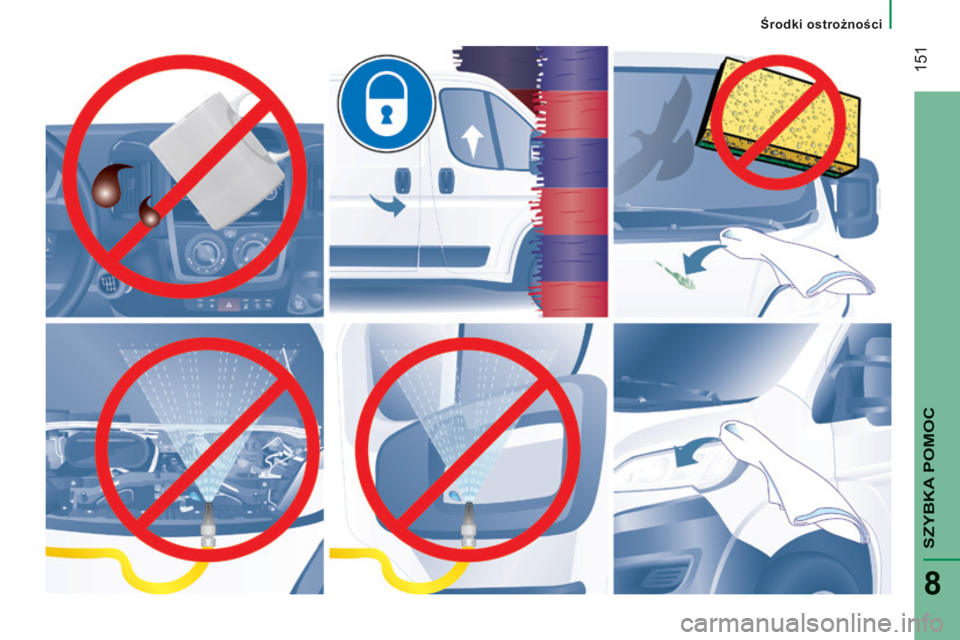

Środki ostrożności
151
SZYBKA POMOC
8
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014

152
Wymiary
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
DANE TECHNICZNE
W y m i a r y
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

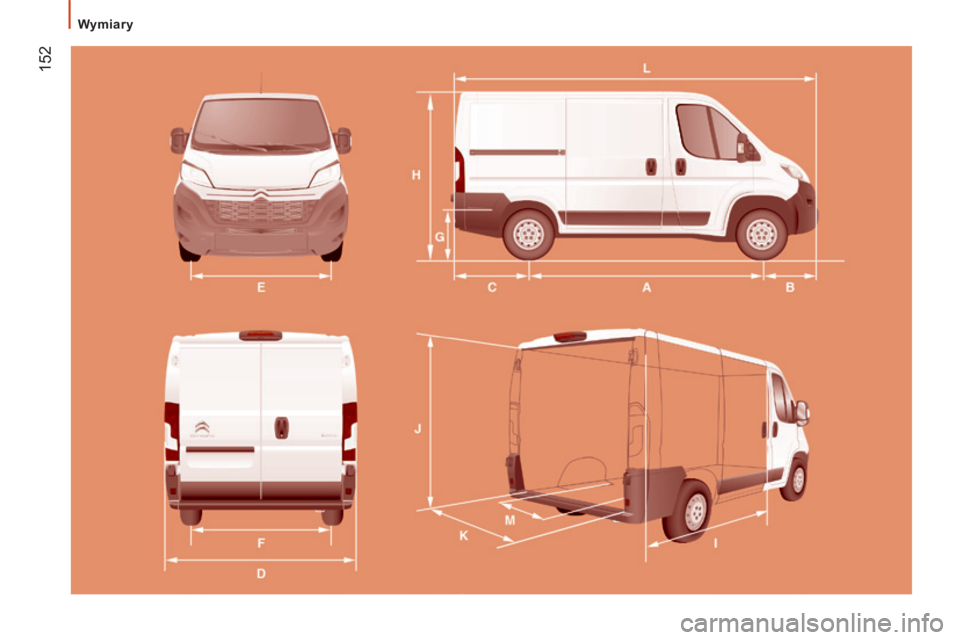

WYMIARY
Państwa samochód może posiadać 4 długości (L1...) i 3 wysokości (H1...), opisane w tabelach poniżej: FURGON
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Długość całkowita 4 963 5 413 5 998 6 363
H Wysokość całkowita 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Rozstaw osi 3 000 3 450 4 035
B Zwis przedni 9 4 8
C Zwis tylny 1 015 1 380
D Szerokość (z lusterkami / bez lusterek) 2 508 / 2 050
E Rozstaw kół z przodu 1 810
F Rozstaw kół z tyłu 1 790
G Wysokość progu załadunku od 535 do 565
I Długość podłogi wewnątrz 2 670 3 120 3 705 4 070
J Maksymalna wewnętrzna wysokość ładunkowa 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksymalna szerokość wewnętrzna 1 870
M Szerokość wewnątrz między wnękami kół 1 422
Objętość (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Wymiary
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DRZWI TYLNE
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Wysokość ładunkowa drzwi tylnych 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Szerokość ładunkowa drzwi tylnych 1 562

155
9
DANE TECHNICZNE
W y m i a r y
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DRZWI BOCZNE
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Wysokość bocznych drzwi przesuwnych 1 485 1 755 1 485 1 755
Q Szerokość bocznych drzwi przesuwnych 1 075 1 250

156
Wymiary
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
DANE TECHNICZNE
W y m i a r y
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
PODWOZIE Z KABINĄ
L 1 L 2 L 2 S L 3 L 4
L Długość całkowita 4 908 5 358 5 708 5 943 6 208
A Rozstaw osi 3 000 3 450 3 800 4 035 4 035
B Zwis przedni 9 4 8
C Zwis tylny 9 6 0 1 225
D Szerokość (z lusterkami / bez lusterek) 2 508 / 2 050
- Szerokość do zabudowy 2 207
- Maksymalna szerokość do zabudowy 2 350
E Rozstaw kół przednich 1 810
- Rozstaw kół tylnych 1 790
- Zwiększony rozstaw kół tylnych 1 980
F Wysokość całkowita 2 153
- Wysokość maksymalna do zabudowy 3 500

158
Wymiary
JUMPER-PAPIER_PL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
L1H1 L2H2
A 7 5 1 8 7 2 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 8 6 0 - 8 6 0
