Uszkodzony bezpiecznik
135
SZYBKA POMOC
8
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014

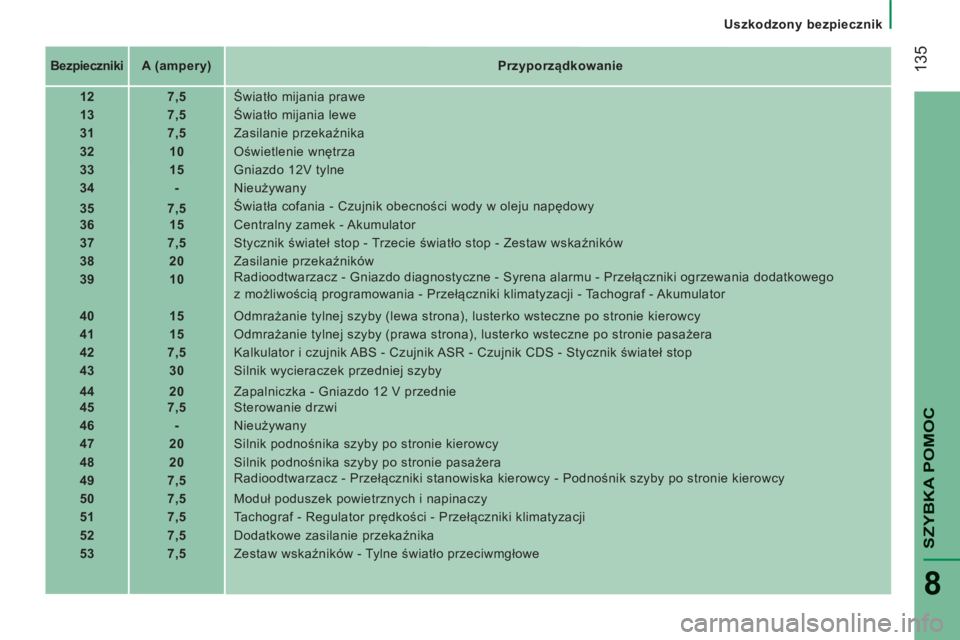

Bezpieczniki A (ampery) Przyporządkowanie
12 7,5 Światło mijania prawe
13 7,5 Światło mijania lewe
31 7,5 Zasilanie przekaźnika
32 10 Oświetlenie wnętrza
33 15 Gniazdo 12V tylne
34 - Nieużywany
35 7,5 Światła cofania - Czujnik obecności wody w oleju napędowy
36 15 Centralny zamek - Akumulator
37 7,5 Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników
38 20 Zasilanie przekaźników
39 10 Radioodtwarzacz - Gniazdo diagnostyczne - Syrena alarmu - Przełączniki ogrzewania dodatkowego
z możliwością programowania - Przełączniki klimatyzacji - Tachograf - Akumulator
40 15 Odmrażanie tylnej szyby (lewa strona), lusterko wsteczne po stronie kierowcy
41 15 Odmrażanie tylnej szyby (prawa strona), lusterko wsteczne po stronie pasażera
42 7,5 Kalkulator i czujnik ABS - Czujnik ASR - Czujnik CDS - Stycznik świateł stop
43 30 Silnik wycieraczek przedniej szyby
44 20 Zapalniczka - Gniazdo 12 V przednie
45 7,5 Sterowanie drzwi
46 - Nieużywany
47 20 Silnik podnośnika szyby po stronie kierowcy
48 20 Silnik podnośnika szyby po stronie pasażera
49 7,5 Radioodtwarzacz - Przełączniki stanowiska kierowcy - Podnośnik szyby po stronie kierowcy
50 7,5 Moduł poduszek powietrznych i napinaczy
51 7,5 Tachograf - Regulator prędkości - Przełączniki klimatyzacji
52 7,5 Dodatkowe zasilanie przekaźnika
53 7,5 Zestaw wskaźników - Tylne światło przeciwmgłowe

Uszkodzony bezpiecznik
136
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
Bezpieczniki A (amper) Przyporządkowanie
54 - Nieużywany
55 15 Ogrzewanie foteli
56 15 Gniazdo 12 V tylnych pasażerów
57 10 Ogrzewanie dodatkowe z możliwością programowania
58 10 Boczne kierunkowskazy
59 7,5 Zawieszenie pneumatyczne
60 - Nieużywany
61 - Nieużywany
62 - Nieużywany
63 10 Przełącznik programowanego ogrzewania dodatkowego
64 - Nieużywany
65 30
Dmuchawa ogrzewania dodatkowego z możliwością programowania
Bezpieczniki w słupku po stronie pasażera
Odpiąć obudowę.
Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

Uszkodzony bezpiecznik
137
SZYBKA POMOC
8
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
Bezpieczniki w komorze silnika
Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.

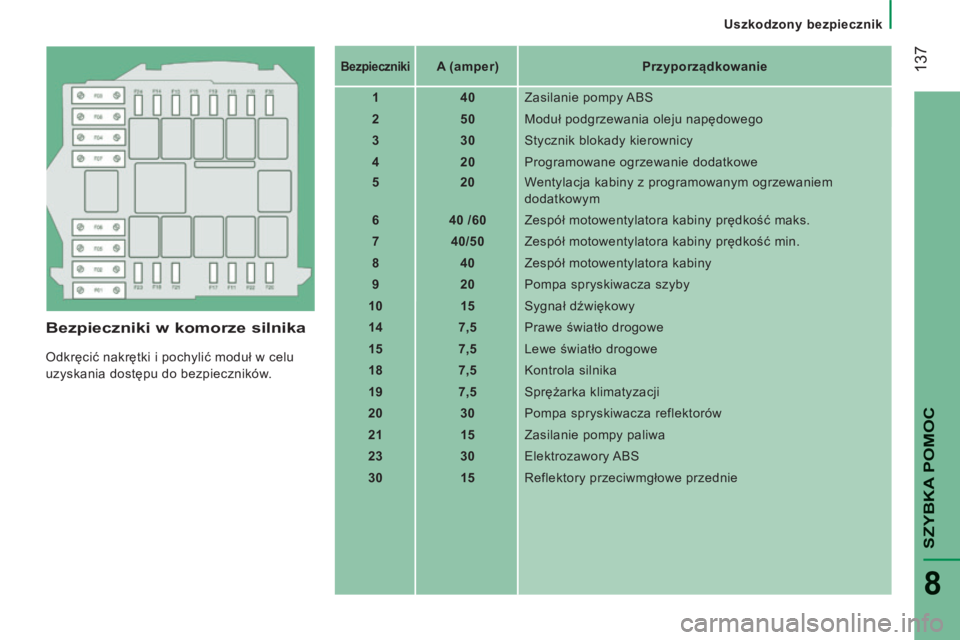

Bezpieczniki A (amper) Przyporządkowanie
1 40 Zasilanie pompy ABS
2 50 Moduł podgrzewania oleju napędowego
3 30 Stycznik blokady kierownicy
4 20 Programowane ogrzewanie dodatkowe
5 20 Wentylacja kabiny z programowanym ogrzewaniem
dodatkowym
6 40 /60 Zespół motowentylatora kabiny prędkość maks.
7 40/50 Zespół motowentylatora kabiny prędkość min.
8 40 Zespół motowentylatora kabiny
9 20 Pompa spryskiwacza szyby
10 15 Sygnał dźwiękowy
14 7,5 Prawe światło drogowe
15 7,5 Lewe światło drogowe
18 7,5 Kontrola silnika
19 7,5 Sprężarka klimatyzacji
20 30 Pompa spryskiwacza reflektorów
21 15 Zasilanie pompy paliwa
23 30 Elektrozawory ABS
30 15 Reflektory przeciwmgłowe przednie

Uszkodzona żarówka lub lampa
138
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
Podczas mycia pod ciśnieniem
trudnych do usunięcia zabrudzeń, nie
należy kierować strumienia bezpośrednio na
reflektory, światła oraz na ich obwód, aby
nie uszkodzić lakieru i uszczelek.
WYMIANA ŻARÓWKI
Typy żarówek i lamp
W samochodzie zainstalowane są różne
rodzaje żarówek i lamp.
Aby je wyjąć:
Typ A Żarówka całkowicie szklana: delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.
Typ B Żarówka bagnetowa: nacisnąć na żarówkę, a następnie
przekręcić w lewo.
Typ C Żarówka cylindryczna: odgiąć styki. Do wykręcania lub wkręcania
wkrętów należy używać wkrętaka
znajdującego się w skrzynce z narzędziami
pod fotelem pasażera z przodu.
W celu założenia lampy lub żarówki należy
postępować w odwrotnej kolejności.
Typ D - E Żarówka halogenowa: wyjąć sprężynę blokującą
w gnieździe.
Należy zawsze wymieniać uszkodzoną
żarówkę na nową żarówkę albo lampę
o tym samym numerze katalogowym i
parametrach technicznych.

Uszkodzona żarówka lub lampa
139
SZYBKA POMOC
8
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
1 - Światła drogowe
Typ D , H7 - 55W
- Zdjąć pokrywę wyciągając gumowy języczek.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą, naciskając na środkowy zacisk.
- Wymienić żarówkę upewniając się, czy część metalowa wchodzi w wyżłobienia
lampy. 2 - Światła mijania
Typ D , H7 - 55W
- Zdjąć pokrywę wyciągając gumowy
języczek.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą, naciskając na środkowy zacisk.
- Wymienić żarówkę upewniając się, czy część metalowa wchodzi w wyżłobienia lampy. Światła przednie
Otworzyć pokrywę silnika.
Aby uzyskać dostęp do żarówek, włożyć
rękę za zespół optyczny. W razie potrzeby
można zdemontować blok optyczny:
- Odłączyć złącze elektryczne odciągając jego pierścień blokujący.
- Wykręcić dwa wkręty mocujące blok optyczny.
- Przesunąć blok optyczny w kierunku środka pojazdu, aby wysunąć go z
prowadnic.
Z lewej strony uważać na podpórkę pokrywy komory silnika. 3 - Kierunkowskazy
Typ A , WY21W - 21W
- Zdjąć pokrywę wyciągając gumowy
języczek.
- Obrócić oprawę żarówki o ćwierć obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.
- Wymienić żarówkę.

Uszkodzona żarówka lub lampa
140
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
jest wyłączony od kilku minut
(niebezpieczeństwo oparzeń). Nie dotykać
palcami bezpośrednio lampy, użyć
niestrzępiącej sie ściereczki.
Po zakończeniu operacji sprawdzić działanie
świateł.

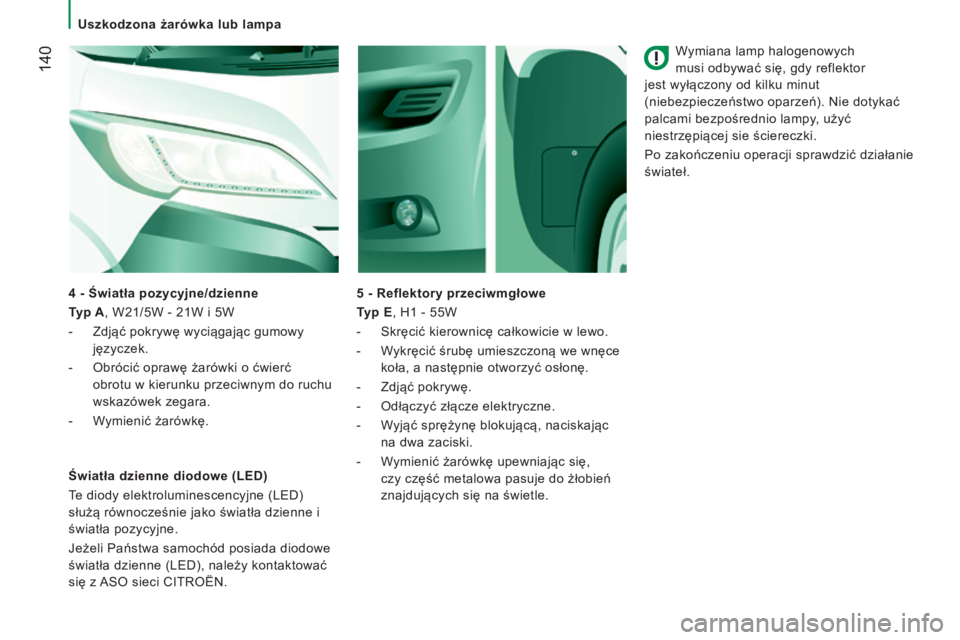

5 - Reflektory przeciwmgłowe
Typ E , H1 - 55W
- Skręcić kierownicę całkowicie w lewo.
- Wykręcić śrubę umieszczoną we wnęce koła, a następnie otworzyć osłonę.
- Zdjąć pokrywę.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą, naciskając na dwa zaciski.
- Wymienić żarówkę upewniając się, czy część metalowa pasuje do żłobień
znajdujących się na świetle.
Światła dzienne diodowe (LED)
Te diody elektroluminescencyjne (LED)
służą równocześnie jako światła dzienne i
światła pozycyjne.
Jeżeli Państwa samochód posiada diodowe
światła dzienne (LED), należy kontaktować
się z ASO sieci CITROËN. 4 - Światła pozycyjne/dzienne
Typ A , W21/5W - 21W i 5W
- Zdjąć pokrywę wyciągając gumowy
języczek.
- Obrócić oprawę żarówki o ćwierć obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.
- Wymienić żarówkę.

Uszkodzona żarówka lub lampa
141
SZYBKA POMOC
8
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014
Lampki sufitowe
Typ C , 12V10W - 10W
- Nacisnąć na oznaczone strzałkami punkty, a następnie wyjąć lampkę
sufitową.
- Otworzyć osłonę zabezpieczającą.
- Wymienić żarówkę odchylając dwa styki.
- Sprawdzić, czy nowe żarówki są dobrze zablokowane między dwoma stykami.
- Zamknąć osłonę zabezpieczającą.
- Zamocować lampkę sufitową w gnieździe i upewnić się czy jest
dobrze zablokowana.
Boczne światła pozycyjne
Typ A, W5W - 5W
- Jeżeli samochód jest w nie wyposażony (furgon typ L4), należy wykręcić dwa
wkręty mocujące.
- Pociągnąć oprawę żarówki, aby wyjąć zaczepy.
- Wyjąć i wymienić żarówkę.
Kierunkowskazy boczne
Typ A , W16WF - 16W
- Odsunąć lusterko wsteczne w celu uzyskania dostępu do śrub.
- Wykręcić dwa wkręty mocujące.
- Pociągnąć oprawę żarówki, aby wyciągnąć ją z zaczepów.
- Pociągnąć żarówkę, a następnie wymienić ją. Przednie / Tylne

Uszkodzona żarówka lub lampa
142
JUMPER-PAPIER_PL_CHAP08_AIDE RAPIDE_ED01-2014

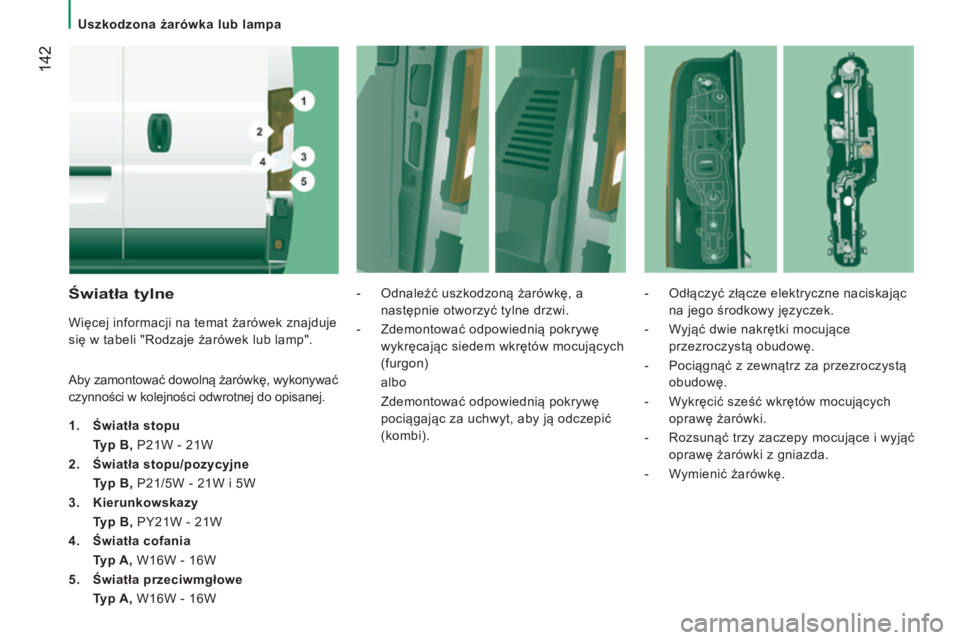

Światła tylne
Więcej informacji na temat żarówek znajduje
się w tabeli "Rodzaje żarówek lub lamp".
Aby zamontować dowolną żarówkę, wykonywać
czynności w kolejności odwrotnej do opisanej.
1. Światła stopu
Typ B, P21W - 21W
2. Światła stopu/pozycyjne
Typ B, P21/5W - 21W i 5W
3. Kierunkowskazy
Typ B, PY21W - 21W
4. Światła cofania
Typ A, W16W - 16W
5. Światła przeciwmgłowe
Typ A, W16W - 16W - Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.
- Zdemontować odpowiednią pokrywę wykręcając siedem wkrętów mocujących
(furgon)
albo
Zdemontować odpowiednią pokrywę pociągając za uchwyt, aby ją odczepić
(kombi). - Odłączyć złącze elektryczne naciskając
na jego środkowy języczek.
- Wyjąć dwie nakrętki mocujące przezroczystą obudowę.
- Pociągnąć z zewnątrz za przezroczystą obudowę.
- Wykręcić sześć wkrętów mocujących oprawę żarówki.
- Rozsunąć trzy zaczepy mocujące i wyjąć oprawę żarówki z gniazda.
- Wymienić żarówkę.
