2015 CITROEN JUMPER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Καμένη ασφάλεια
135
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

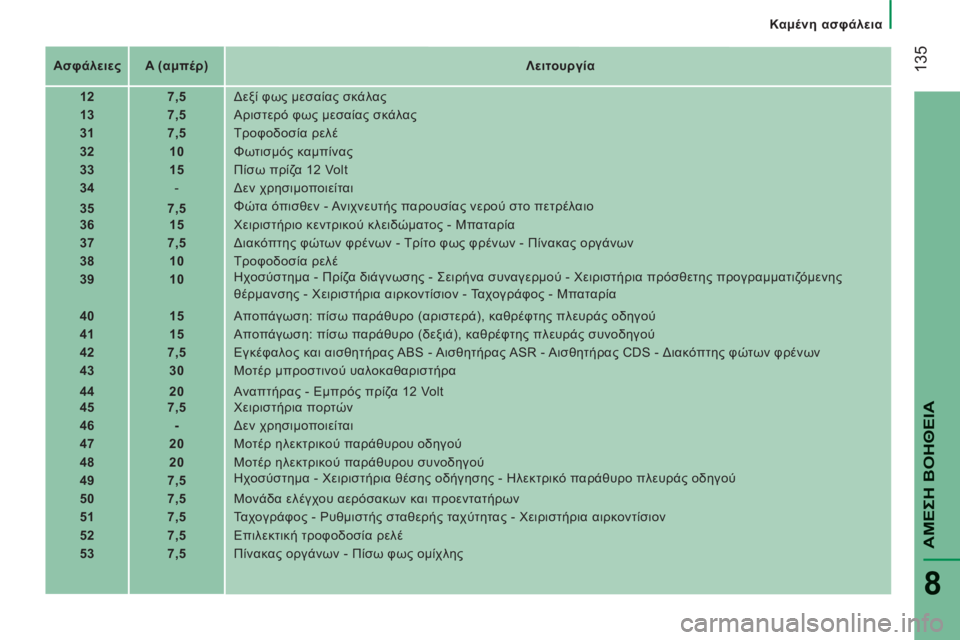

Ασφάλειες A (αμπέρ) Λειτουργία
12 7,5 Δεξί φως μεσαίας σκάλας
13 7,5 Αριστερό φως μεσαίας σκάλας
31 7, 5 Τροφοδοσία ρελέ
32 10 Φωτισμός καμπίνας
33 15 Πίσω πρίζα 12 Volt
34 - Δεν χρησιμοποιείται
35 7,5 Φώτα όπισθεν - Ανιχνευτής παρουσίας νερού στο πετρέλαιο
36 15 Χειριστήριο κεντρικού κλειδώματος - Μπαταρία
37 7,5 Διακόπτης φώτων φρένων - Τρίτο φως φρένων - Πίνακας οργάνων
38 10 Τροφοδοσία ρελέ
39 10 Ηχοσύστημα - Πρίζα διάγνωσης - Σειρήνα συναγερμού - Χειριστήρια πρόσθετης προγραμματιζόμενης
θέρμανσης - Χειριστήρια αιρκοντίσιον - Ταχογράφος - Μπαταρία
40 15 Αποπάγωση: πίσω παράθυρο (αριστερά), καθρέφτης πλευράς οδηγού
41 15 Αποπάγωση: πίσω παράθυρο (δεξιά), καθρέφτης πλευράς συνοδηγού
42 7,5 Εγκέφαλος και αισθητήρας ABS - Αισθητήρας ASR - Αισθητήρας CDS - Διακόπτης φώτων φρένων
43 30 Μοτέρ μπροστινού υαλοκαθαριστήρα
44 20 Αναπτήρας - Εμπρός πρίζα 12 Volt
45 7,5 Χειριστήρια πορτών
46 - Δεν χρησιμοποιείται
47 20 Μοτέρ ηλεκτρικού παράθυρου οδηγού
48 20 Μοτέρ ηλεκτρικού παράθυρου συνοδηγού
49 7, 5 Ηχοσύστημα - Χειριστήρια θέσης οδήγησης - Ηλεκτρικό παράθυρο πλευράς οδηγού
50 7,5 Μονάδα ελέγχου αερόσακων και προεντατήρων
51 7,5 Ταχογράφος - Ρυθμιστής σταθερής ταχύτητας - Χειριστήρια αιρκοντίσιον
52 7,5 Επιλεκτική τροφοδοσία ρελέ
53 7,5 Πίνακας οργάνων - Πίσω φως ομίχλης

Καμένη ασφάλεια
136
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
Ασφάλειες A (αμπέρ) Λειτουργία
54 - Δεν χρησιμοποιείται
55 15 Θερμαινόμενα καθίσματα
56 15 Πρίζα 12 Volt πίσω επιβατών
57 10 Πρόσθετη προγραμματιζόμενη θέρμανση
58 10 Πλαϊνά μικρά φώτα
59 7,5 Πνευματική ανάρτηση
60 - Δεν χρησιμοποιείται
61 - Δεν χρησιμοποιείται
62 - Δεν χρησιμοποιείται
63 10 Διακόπτης πρόσθετης προγραμματιζόμενης θέρμανσης
64 - Δεν χρησιμοποιείται
65 30 Μότερ πρόσθετης προγραμματιζόμενης θέρμανσης

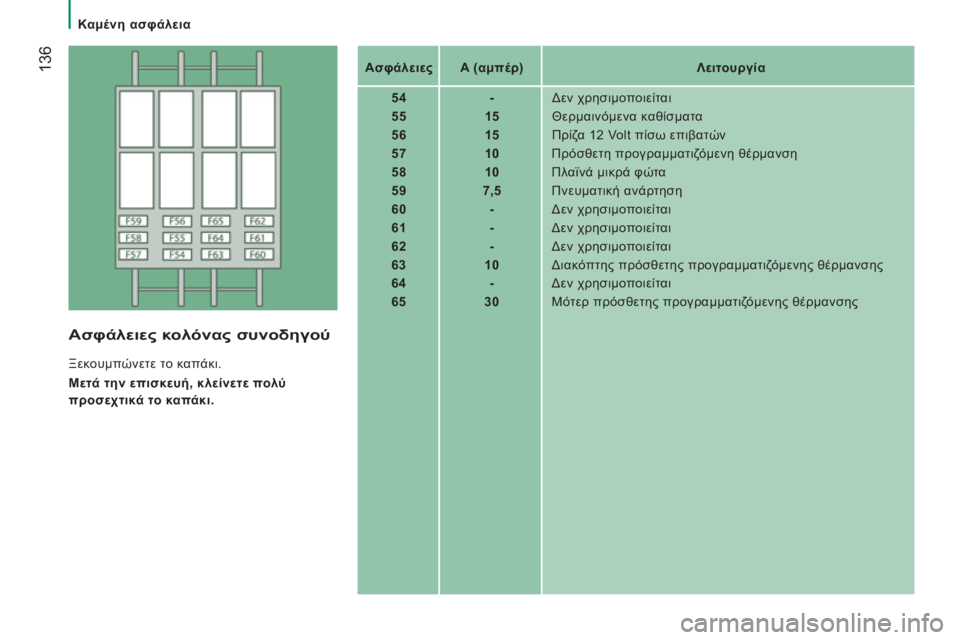

Ασφάλειες κολόνας συνοδηγού
Ξεκουμπώνετε το καπάκι.
Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.

Καμένη ασφάλεια
137
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

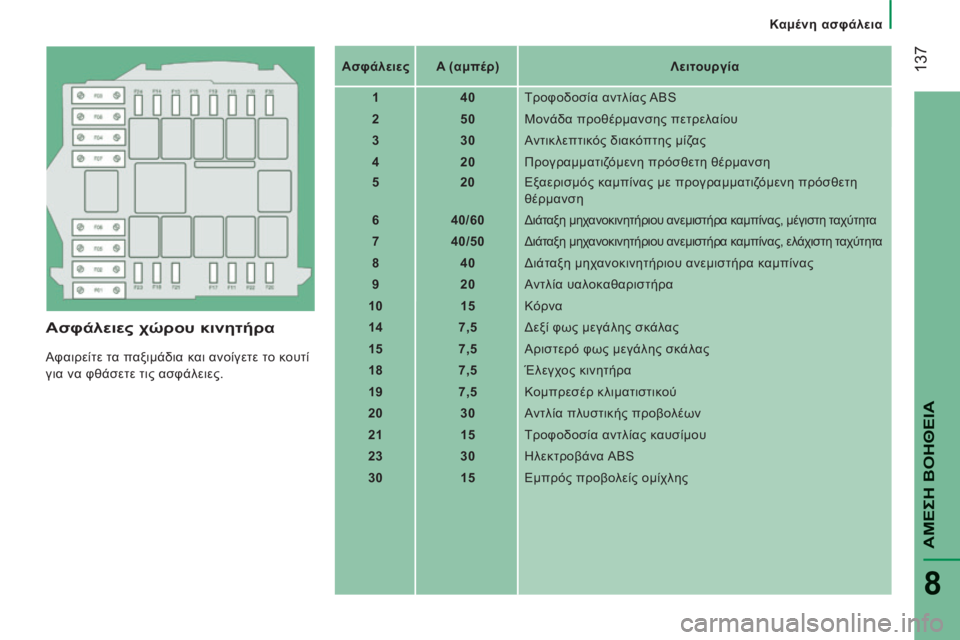

Ασφάλειες χώρου κινητήρα
Αφαιρείτε τα παξιμάδια και ανοίγετε το κουτί
για να φθάσετε τις ασφάλειες. Ασφάλειες
A (αμπέρ) Λειτουργία
1 40 Τροφοδοσία αντλίας ABS
2 50 Μονάδα προθέρμανσης πετρελαίου
3 30 Αντικλεπτικός διακόπτης μίζας
4 20 Προγραμματιζόμενη πρόσθετη θέρμανση
5 20 Εξαερισμός καμπίνας με προγραμματιζόμενη πρόσθετη
θέρμανση
6 40/60
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, μέγιστη ταχύτητα
7 40/50 Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, ελάχιστη ταχύτητα
8 40 Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας
9 20 Αντλία υαλοκαθαριστήρα
10 15 Κόρνα
14 7,5 Δεξί φως μεγάλης σκάλας
15 7,5 Αριστερό φως μεγάλης σκάλας
18 7,5 Έλεγχος κινητήρα
19 7,5 Κομπρεσέρ κλιματιστικού
20 30 Αντλία πλυστικής προβολέων
21 15 Τροφοδοσία αντλίας καυσίμου
23 30 Ηλεκτροβάνα ABS
30 15 Εμπρός προβολείς ομίχλης

Καμένος λαμπτήρας
138
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
Όταν πλένετε το αυτοκίνητο με υψηλή
πίεση για επίμονους λεκέδες, μην
επιμένετε στους προβολείς, τα φώτα και το
περίγραμμά τους για να μην καταστραφεί το
βερνίκι και η στεγανωτική τους τσιμούχα.

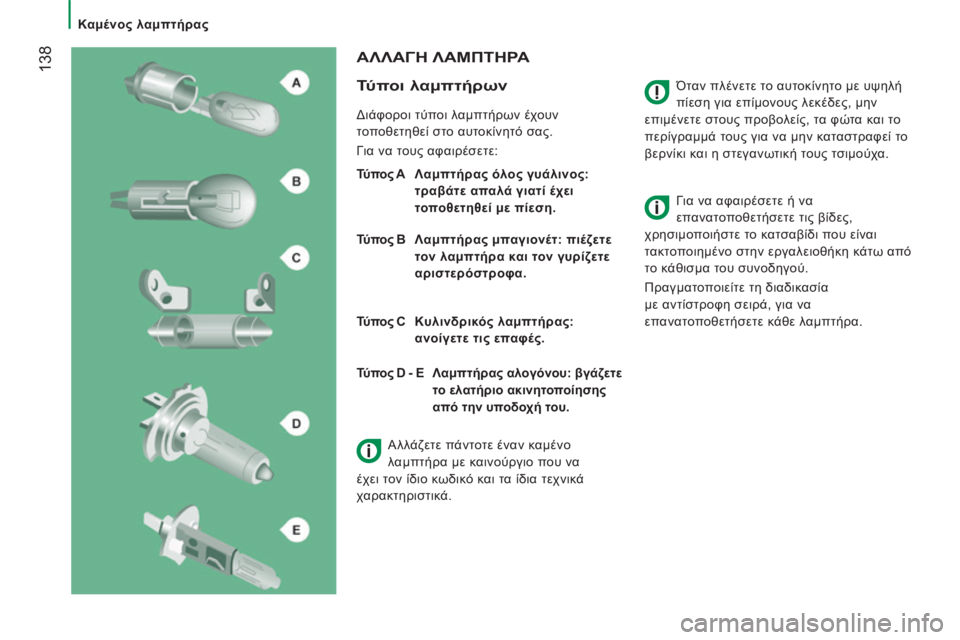

ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΑ
Τύποι λαμπτήρων
Διάφοροι τύποι λαμπτήρων έχουν
τοποθετηθεί στο αυτοκίνητό σας.
Για να τους αφαιρέσετε:
Τύπος A Λαμπτήρας όλος γυάλινος: τραβάτε απαλά γιατί έχει
τοποθετηθεί με πίεση.
Τύπος B Λαμπτήρας μπαγιονέτ: πιέζετε τον λαμπτήρα και τον γυρίζετε
αριστερόστροφα.
Τύπος C Κυλινδρικός λαμπτήρας: ανοίγετε τις επαφές. Για να αφαιρέσετε ή να
επανατοποθετήσετε τις βίδες,
χρησιμοποιήστε το κατσαβίδι που είναι
τακτοποιημένο στην εργαλειοθήκη κάτω από
το κάθισμα του συνοδηγού.
Πραγματοποιείτε τη διαδικασία
με αντίστροφη σειρά, για να
επανατοποθετήσετε κάθε λαμπτήρα.
Τύπος D - E Λαμπτήρας αλογόνου: βγάζετε το ελατήριο ακινητοποίησης
από την υποδοχή του.
Αλλάζετε πάντοτε έναν καμένο
λαμπτήρα με καινούργιο που να
έχει τον ίδιο κωδικό και τα ίδια τεχνικά
χαρακτηριστικά.

Καμένος λαμπτήρας
139
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
1 - Φώτα μεγάλης σκάλας
Τύπος D , H7 - 55 W
- Αφαιρείτε το κάλυμμα τραβώντας το έλασμα από καουτσούκ.
- Αποσυνδέετε την ηλεκτρική φίσα.
- Βγάζετε το ελατήριο ακινητοποίησης πιέζοντας την κεντρική ασφάλεια.
- Αλλάζετε το λαμπτήρα προσέχοντας να συμπέσει το μεταλλικό μέρος με την
υποδοχή που υπάρχει στο φωτιστικό
σώμα. 2 - Φώτα μεσαίας σκάλας
Τύπος D , H7 - 55 W
- Αφαιρείτε το κάλυμμα τραβώντας το έλασμα
από καουτσούκ.
- Αποσυνδέετε την ηλεκτρική φίσα.
- Βγάζετε το ελατήριο ακινητοποίησης πιέζοντας την κεντρική ασφάλεια.
- Αλλάζετε το λαμπτήρα προσέχοντας να συμπέσει το μεταλλικό μέρος με τις υποδοχές

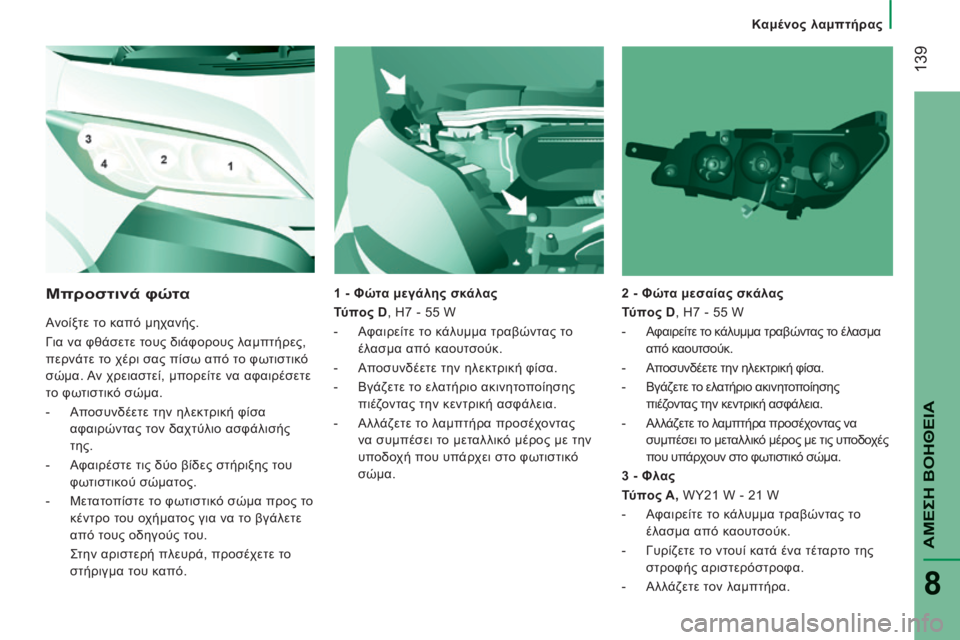

που υπάρχουν στο φωτιστικό σώμα. Μπροστινά φώτα
Ανοίξτε το καπό μηχανής.
Για να φθάσετε τους διάφορους λαμπτήρες,
περνάτε το χέρι σας πίσω από το φωτιστικό
σώμα. Αν χρειαστεί, μπορείτε να αφαιρέσετε
το φωτιστικό σώμα.
- Αποσυνδέετε την ηλεκτρική φίσα αφαιρώντας τον δαχτύλιο ασφάλισής
της.
- Αφαιρέστε τις δύο βίδες στήριξης του φωτιστικού σώματος.
- Μετατοπίστε το φωτιστικό σώμα προς το κέντρο του οχήματος για να το βγάλετε
από τους οδηγούς του.
Στην αριστερή πλευρά, προσέχετε το στήριγμα του καπό. 3 - Φλας
Τύπος Α, WY21 W - 21 W
- Αφαιρείτε το κάλυμμα τραβώντας το
έλασμα από καουτσούκ.
- Γυρίζετε το ντουί κατά ένα τέταρτο της στροφής αριστερόστροφα.
- Αλλάζετε τον λαμπτήρα.

Καμένος λαμπτήρας
140
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
Οι λαμπτήρες αλογόνου πρέπει
να αλλάζονται αφού σβήσετε τον
προβολέα για μερικά λεπτά (κίνδυνος
σοβαρού εγκαύματος). Μην πιάνετε
απευθείας το λαμπτήρα με τα δάχτυλα, αλλά
χρησιμοποιήστε ένα πανί χωρίς χνούδι.
Μετά την ολοκλήρωση κάθε εργασίας,
ελέγχετε αν λειτουργούν σωστά τα φώτα.

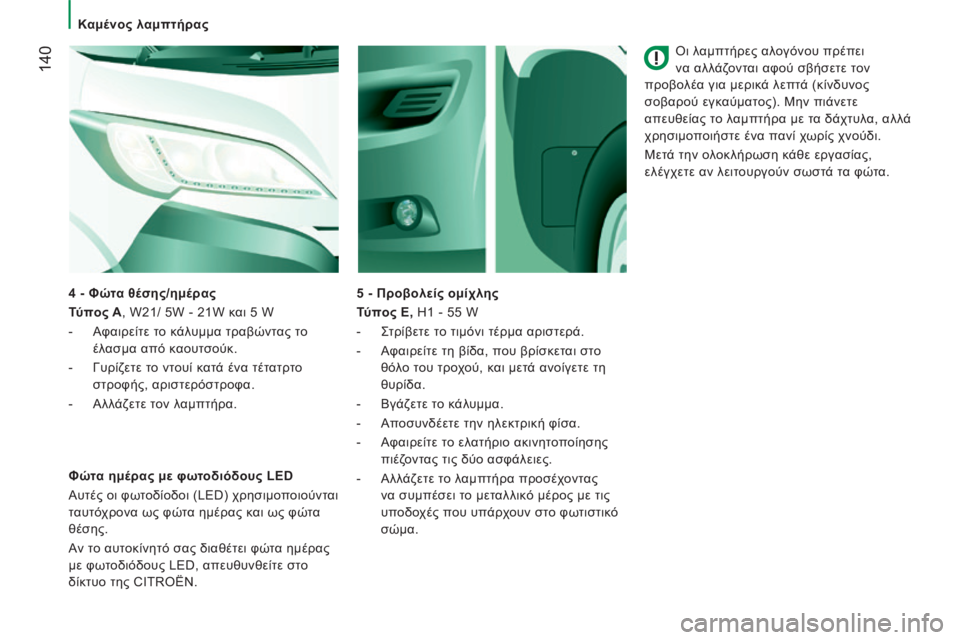

5 - Προβολείς ομίχλης
Τύπος Ε, H1 - 55 W
- Στρίβετε το τιμόνι τέρμα αριστερά.
- Αφαιρείτε τη βίδα, που βρίσκεται στο θόλο του τροχού, και μετά ανοίγετε τη
θυρίδα.
- Βγάζετε το κάλυμμα.
- Αποσυνδέετε την ηλεκτρική φίσα.
- Αφαιρείτε το ελατήριο ακινητοποίησης πιέζοντας τις δύο ασφάλειες.
- Αλλάζετε το λαμπτήρα προσέχοντας να συμπέσει το μεταλλικό μέρος με τις
υποδοχές που υπάρχουν στο φωτιστικό
σώμα.
Φώτα ημέρας με φωτοδιόδους LED
Αυτές οι φωτοδίοδοι (LED) χρησιμοποιούνται
ταυτόχρονα ως φώτα ημέρας και ως φώτα
θέσης.
Αν το αυτοκίνητό σας διαθέτει φώτα ημέρας
με φωτοδιόδους LED, απευθυνθείτε στο
δίκτυο της CITROËN. 4 - Φώτα θέσης/ημέρας
Τύπος A , W21/ 5W - 21W και 5 W
- Αφαιρείτε το κάλυμμα τραβώντας το
έλασμα από καουτσούκ.
- Γυρίζετε το ντουί κατά ένα τέτατρτο στροφής, αριστερόστροφα.
- Αλλάζετε τον λαμπτήρα.

Καμένος λαμπτήρας
141
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

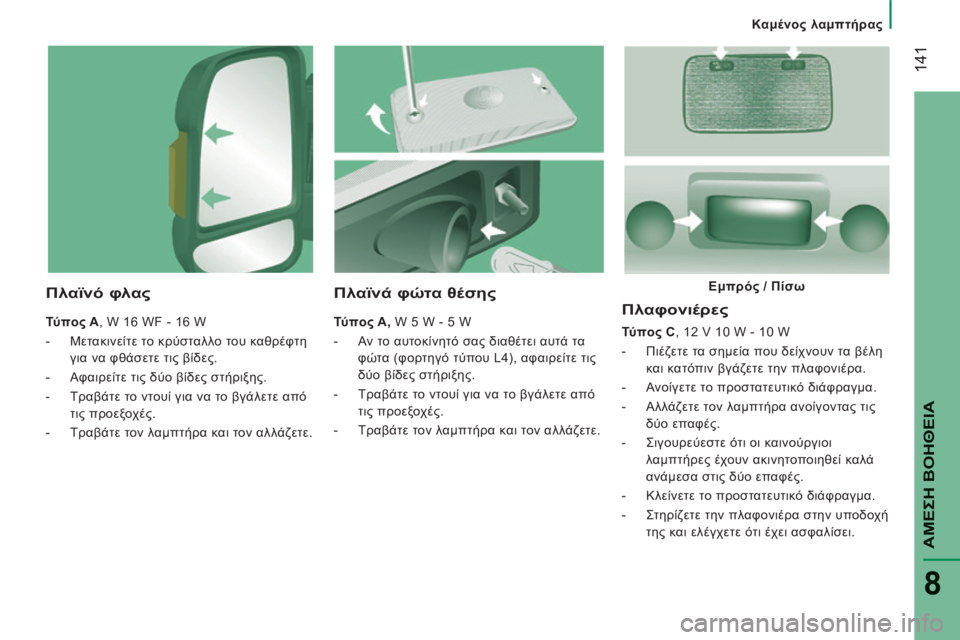

Πλαφονιέρες
Τύπος C , 12 V 10 W - 10 W
- Πιέζετε τα σημεία που δείχνουν τα βέλη και κατόπιν βγάζετε την πλαφονιέρα.
- Ανοίγετε το προστατευτικό διάφραγμα.
- Αλλάζετε τον λαμπτήρα ανοίγοντας τις δύο επαφές.
- Σιγουρεύεστε ότι οι καινούργιοι λαμπτήρες έχουν ακινητοποιηθεί καλά
ανάμεσα στις δύο επαφές.
- Κλείνετε το προστατευτικό διάφραγμα.
- Στηρίζετε την πλαφονιέρα στην υποδοχή της και ελέγχετε ότι έχει ασφαλίσει.
Πλαϊνά φώτα θέσης
Τύπος A, W 5 W - 5 W
- Αν το αυτοκίνητό σας διαθέτει αυτά τα φώτα (φορτηγό τύπου L4), αφαιρείτε τις
δύο βίδες στήριξης.
- Τραβάτε το ντουί για να το βγάλετε από τις προεξοχές.
- Τραβάτε τον λαμπτήρα και τον αλλάζετε.
Πλαϊνό φλας
Τύπος A , W 16 WF - 16 W
- Μετακινείτε το κρύσταλλο του καθρέφτη για να φθάσετε τις βίδες.
- Αφαιρείτε τις δύο βίδες στήριξης.
- Τραβάτε το ντουί για να το βγάλετε από τις προεξοχές.
- Τραβάτε τον λαμπτήρα και τον αλλάζετε. Εμπρός / Πίσω

Καμένος λαμπτήρας
142
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

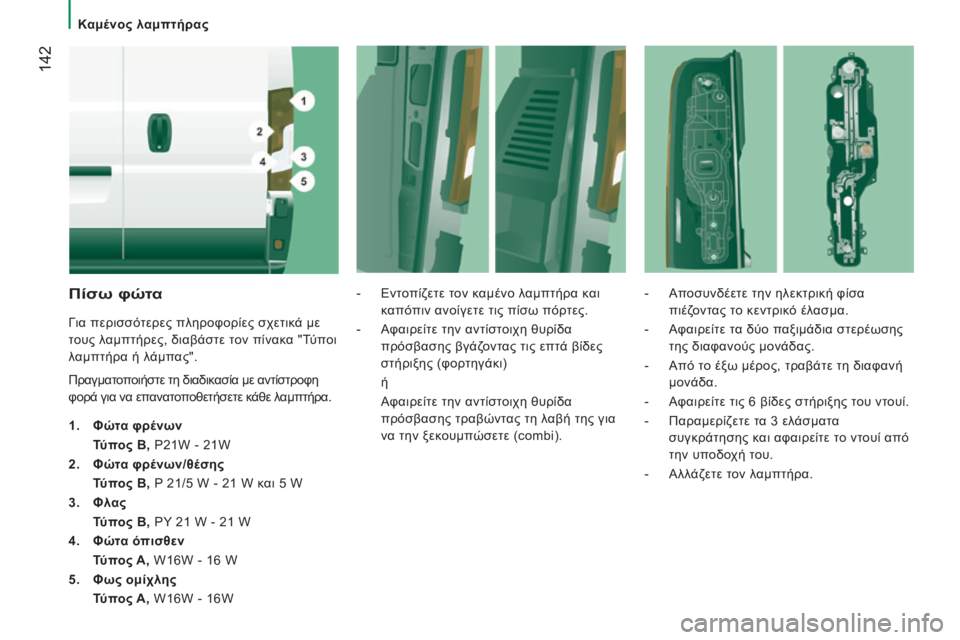

Πίσω φώτα
Για περισσότερες πληροφορίες σχετικά με
τους λαμπτήρες, διαβάστε τον πίνακα "Τύποι
λαμπτήρα ή λάμπας".
Πραγματοποιήστε τη διαδικασία με αντίστροφη
φορά για να επανατοποθετήσετε κάθε λαμπτήρα.
1. Φώτα φρένων
Τύπος B, P21W - 21W
2. Φώτα φρένων/θέσης
Τύπος B, P 21/5 W - 21 W και 5 W
3. Φλας
Τύπος B, PY 21 W - 21 W
4. Φώτα όπισθεν
Τύπος Α, W16W - 16 W
5. Φως ομίχλης
Τύπος Α, W16W - 16W - Εντοπίζετε τον καμένο λαμπτήρα και
καπόπιν ανοίγετε τις πίσω πόρτες.
- Αφαιρείτε την αντίστοιχη θυρίδα πρόσβασης βγάζοντας τις επτά βίδες
στήριξης (φορτηγάκι)
ή
Αφαιρείτε την αντίστοιχη θυρίδα πρόσβασης τραβώντας τη λαβή της για
να την ξεκουμπώσετε (combi). - Αποσυνδέετε την ηλεκτρική φίσα
πιέζοντας το κεντρικό έλασμα.
- Αφαιρείτε τα δύο παξιμάδια στερέωσης της διαφανούς μονάδας.
- Από το έξω μέρος, τραβάτε τη διαφανή μονάδα.
- Αφαιρείτε τις 6 βίδες στήριξης του ντουί.
- Παραμερίζετε τα 3 ελάσματα συγκράτησης και αφαιρείτε το ντουί από
την υποδοχή του.
- Αλλάζετε τον λαμπτήρα.
