2015 CITROEN DS4 Instrukcja obsługi (in Polish)

303
DS4_pl_Chap10_info-pratiques_ed02-2015
Uwaga na masę zaczepu kulowego
(około 3,5 kg). Niebezpieczeństwo
zranienia!

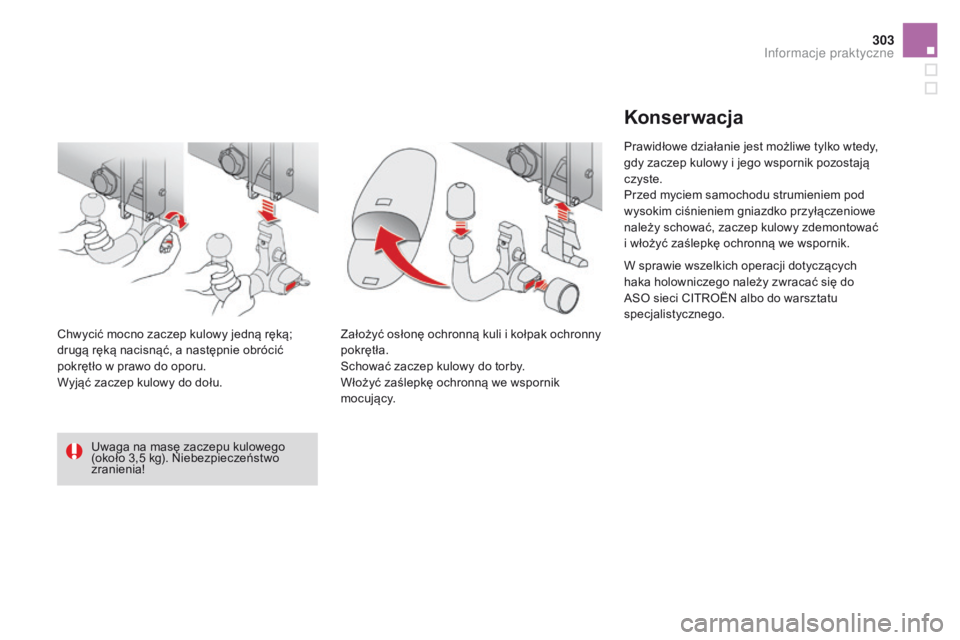

Chwycić mocno zaczep kulowy jedną ręką;
drugą ręką nacisnąć, a następnie obrócić
pokrętło w prawo do oporu.
Wyjąć zaczep kulowy do dołu.
Założyć osłonę ochronną kuli i kołpak ochronny
pokrętła.
Schować zaczep kulowy do torby.
Włożyć zaślepkę ochronną we wspornik
m o c u j ą c y.
Konserwacja
Prawidłowe działanie jest możliwe tylko wtedy,
gdy zaczep kulowy i jego wspornik pozostają
czyste.
Przed myciem samochodu strumieniem pod
wysokim ciśnieniem gniazdko przyłączeniowe
należy schować, zaczep kulowy zdemontować
i włożyć zaślepkę ochronną we wspornik.
W sprawie wszelkich operacji dotyczących
haka holowniczego należy zwracać się do
ASO sieci CITROËN albo do warsztatu
specjalistycznego.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

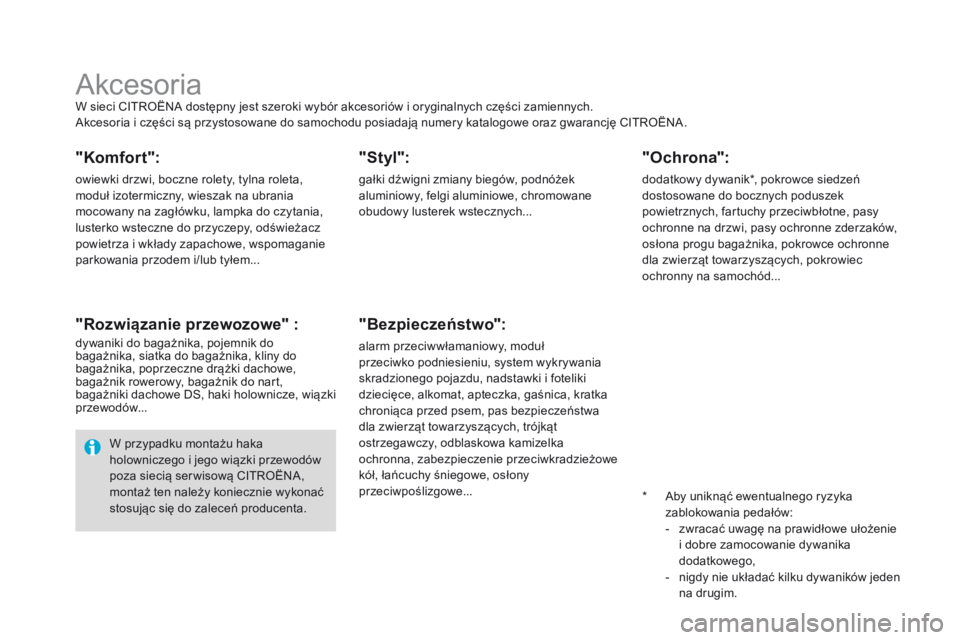

AkcesoriaW sieci CITROËNA dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Akcesoria i części są przystosowane do samochodu posiadają numery katalogowe oraz gwarancję CITROËNA.
"Komfort":
owiewki drzwi, boczne rolety, tylna roleta,
moduł izotermiczny, wieszak na ubrania
mocowany na zagłówku, lampka do czytania,
lusterko wsteczne do przyczepy, odświeżacz
powietrza i wkłady zapachowe, wspomaganie
parkowania przodem i/lub tyłem...
"Rozwiązanie przewozowe" :
dywaniki do bagażnika, pojemnik do
bagażnika, siatka do bagażnika, kliny do
bagażnika, poprzeczne drążki dachowe,
bagażnik rowerowy, bagażnik do nart,
bagażniki dachowe DS, haki holownicze, wiązki
przewodów...
"Styl":
gałki dźwigni zmiany biegów, podnóżek
aluminiowy, felgi aluminiowe, chromowane
obudowy lusterek wstecznych...
"Bezpieczeństwo":
alarm przeciwwłamaniowy, moduł
przeciwko podniesieniu, system wykrywania
skradzionego pojazdu, nadstawki i foteliki
dziecięce, alkomat, apteczka, gaśnica, kratka
chroniąca przed psem, pas bezpieczeństwa
dla zwierząt towarzyszących, trójkąt
ostrzegawczy, odblaskowa kamizelka
ochronna, zabezpieczenie przeciwkradzieżowe
kół, łańcuchy śniegowe, osłony
przeciwpoślizgowe...
W przypadku montażu haka
holowniczego i jego wiązki przewodów
poza siecią ser wisową CITROËNA,
montaż ten należy koniecznie wykonać
stosując się do zaleceń producenta.
*

A
by uniknąć ewentualnego ryzyka
zablokowania pedałów:
-

z
wracać uwagę na prawidłowe ułożenie
i dobre zamocowanie dywanika
dodatkowego,
-

n
igdy nie układać kilku dywaników jeden
na drugim.
"Ochrona":
dodatkowy dywanik*, pokrowce siedzeń
dostosowane do bocznych poduszek
powietrznych, fartuchy przeciwbłotne, pasy
ochronne na drzwi, pasy ochronne zderzaków,
osłona progu bagażnika, pokrowce ochronne
dla zwierząt towarzyszących, pokrowiec
ochronny na samochód...

305
DS4_pl_Chap10_info-pratiques_ed02-2015

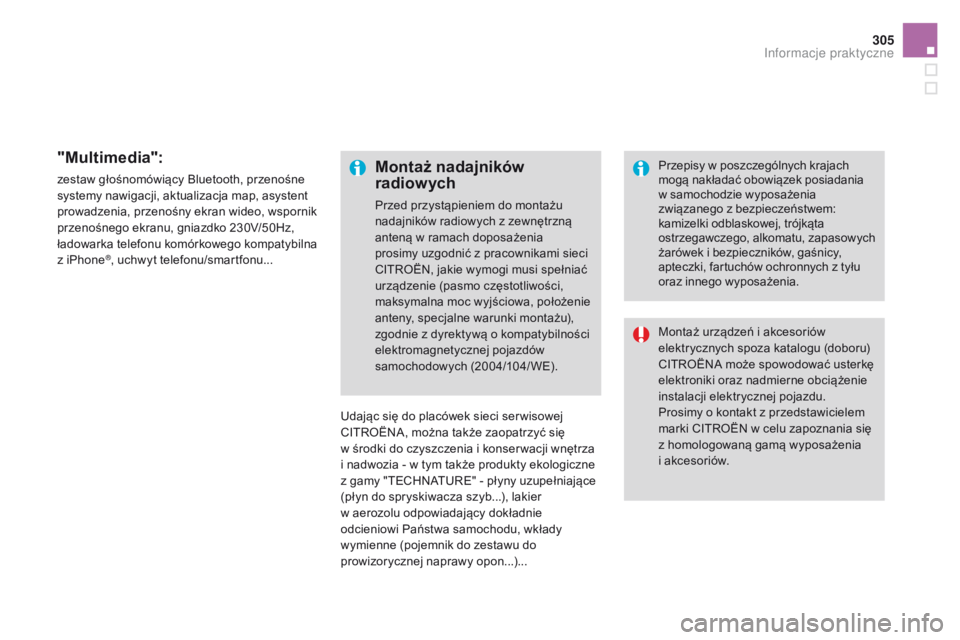

"Multimedia":
zestaw głośnomówiący Bluetooth, przenośne
systemy nawigacji, aktualizacja map, asystent
prowadzenia, przenośny ekran wideo, wspornik
przenośnego ekranu, gniazdko 230V/50Hz,
ładowarka telefonu komórkowego kompatybilna
z iPhone
®, uchwyt telefonu/smartfonu...Udając się do placówek sieci ser wisowej
CITROËNA, można także zaopatrzyć się
w środki do czyszczenia i konser wacji wnętrza
i nadwozia - w tym także produkty ekologiczne
z gamy "TECHNATURE" - płyny uzupełniające
(płyn do spryskiwacza szyb...), lakier
w aerozolu odpowiadający dokładnie
odcieniowi Państwa samochodu, wkłady
wymienne (pojemnik do zestawu do
prowizorycznej naprawy opon...)...
Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrzną
anteną w ramach doposażenia
prosimy uzgodnić z pracownikami sieci
CITROËN, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE). Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
CITROËNA może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Prosimy o kontakt z przedstawicielem
marki CITROËN w celu zapoznania się
z homologowaną gamą wyposażenia
i akcesoriów. Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania

w samochodzie wyposażenia
związanego z bezpieczeństwem:
kamizelki odblaskowej, trójkąta
ostrzegawczego, alkomatu, zapasowych
żarówek i bezpieczników, gaśnicy,
apteczki, fartuchów ochronnych z tyłu
oraz innego wyposażenia.
Informacje praktyczne

DS4_pl_Chap11_caracteristiques_ed02-2015
Dane techniczne

DS4_pl_Chap11_caracteristiques_ed02-2015

DS4_pl_Chap11_caracteristiques_ed02-2015
Silniki benzynowe i skrzynie biegów
Silniki benzynoweVTi 120PureTech 130 S&STHP 15 0
Skrzynie biegów BVM
(Manualna 5
biegów)BVM6
(Manualna 6
biegów)BVA6
(Automatyczna 6
biegów)
Typy warianty wersje:
NX ... 5FS0



5FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Pojemność (cm
3) 1 5981 1991 598
Średnica x skok (mm) 77
x 85,875
x 90,577
x 85,8
Moc maksymalna*: norma CEE (kW) 889611 0
Przy prędkości obrotowej (obr/min) 6
0005
5006
050
Maks. moment obr.: norma CEE (Nm) 160230 240
Przy prędkości obrotowej (obr/min) 4
2501
7501
400
Paliwo BezołowioweBezołowioweBezołowiowe
Katalizator Ta kTa kTa k
Pojemność oleju silnikowego (w litrach) 4,253,54,25
.../S : model wyposażony w Stop & Start.
.../1

: model wyposażony w opony o niskich oporach toczenia.
.../2

: model wyposażony w opony o bardzo niskich oporach toczenia.
* Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (Dyrektywa 1999/99/CE).

309
DS4_pl_Chap11_caracteristiques_ed02-2015
Silniki benzynoweTHP 160THP 165 S&STHP 200
Skrzynie biegów BVA6
(Automatyczna 6
biegów)E AT 6
(Automatyczna 6
biegów)BVM6
(Manualna 6
biegów)
Typy warianty wersje:
NX... 5FMA5GZT/S
5GZ T/1S 5FU8



5FU8/1
Pojemność (cm
3) 1 5981 5981 598
Średnica x skok (mm) 77
x 85,877
x 85,877
x 85,8
Moc maksymalna* : norma CEE (kW) 120121147
Przy prędkości obrotowej (obr/min) 6
0006
0005
500
Maks.moment obr.: norma CEE (Nm) 240240 275
Przy prędkości obrotowej (obr/min) 1
4001
4001
700
Paliwo BezołowioweBezołowioweBezołowiowe
Katalizator Ta kTa kTa k
Pojemność oleju silnikowego (w litrach) 4,254,254,25
.../S : model wyposażony w Stop & Start.
.../1

: model wyposażony w opony o niskich oporach toczenia.
* Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (Dyrektywa 1999/99/CE).
Dane techniczne

DS4_pl_Chap11_caracteristiques_ed02-2015
Wartości MTR A oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 m n.p.m.; obciążenie przyczepy należy
z mniejszać o 10 % co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego maksymalna dopuszczalna prędkość jest ograniczona (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu, aby chronić silnik; jeżeli temperatura na zewnątrz przekroczy 37
°C,
należy zmniejszyć ciężar przyczepy.
Masy i ciężary przyczep (w kg) - benzyna
Silnik benzynowy VTi 120PureTech 130 S&STHP 15 0
Skrzynia biegów BVM

(Manualna 5
biegów)BVM6
(Manualna 6
biegów)BVA6
(Automatyczna 6
biegów)
Typy warianty wersje:
NX... 5FS0



5FS0 /1HNYM/S
HNYM/1S -/2S 5FEA
-

M
asa własna pojazdu 1
2051
2551
363
-

M
asa pojazdu gotowego do drogi* 1
2801
3301
438
-

T
echnicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) 1
7551
7901
835
- Dopuszczalna masa zespołu pojazdów (MTR A) na pochyłości 12%2 955 2 9902 635
-

P

rzyczepa z hamulcami (w granicach MTR A)
na pochyłości 12% 1 200
1 200
800
-

P
rzyczepa z hamulcami** (z rozkładem
obciążenia w granicach MTR A) 1
4501
4501
000
-

P
rzyczepa bez hamulców 640675715
-

Z
alecany nacisk na hak 757575
* Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75
kg).
**

M

asa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność.
