2015 CITROEN DS4 Instrukcja obsługi (in Polish)

271
DS4_pl_Chap10_info-pratiques_ed02-2015

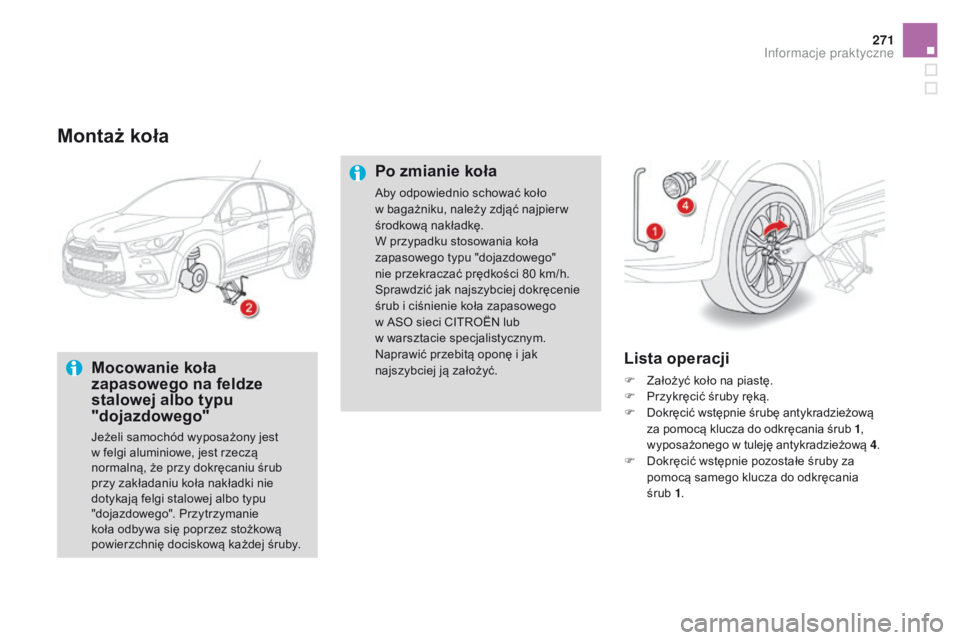

Montaż koła
Mocowanie koła
zapasowego na feldze
stalowej albo typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe, jest rzeczą
normalną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi stalowej albo typu
"dojazdowego". Przytrzymanie
koła odbywa się poprzez stożkową
powierzchnię dociskową każdej śruby.
Lista operacji
F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F
D

okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4.
F

D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1 .
Po zmianie koła
Aby odpowiednio schować koło
w bagażniku, należy zdjąć najpier w
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego"
nie przekraczać prędkości 80
km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej ją założyć.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

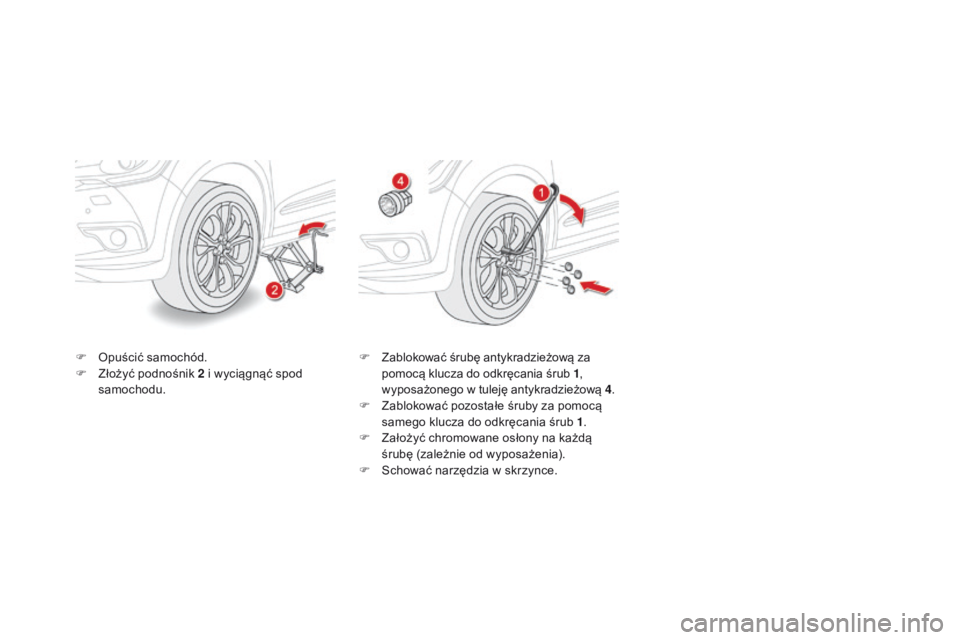

F Opuścić samochód.
F Z łożyć podnośnik 2 i wyciągnąć spod
samochodu. F Z
ablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4.
F

Z
ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F

Z
ałożyć chromowane osłony na każdą
śrubę (zależnie od wyposażenia).
F

S
chować narzędzia w skrzynce.

273
DS4_pl_Chap10_info-pratiques_ed02-2015

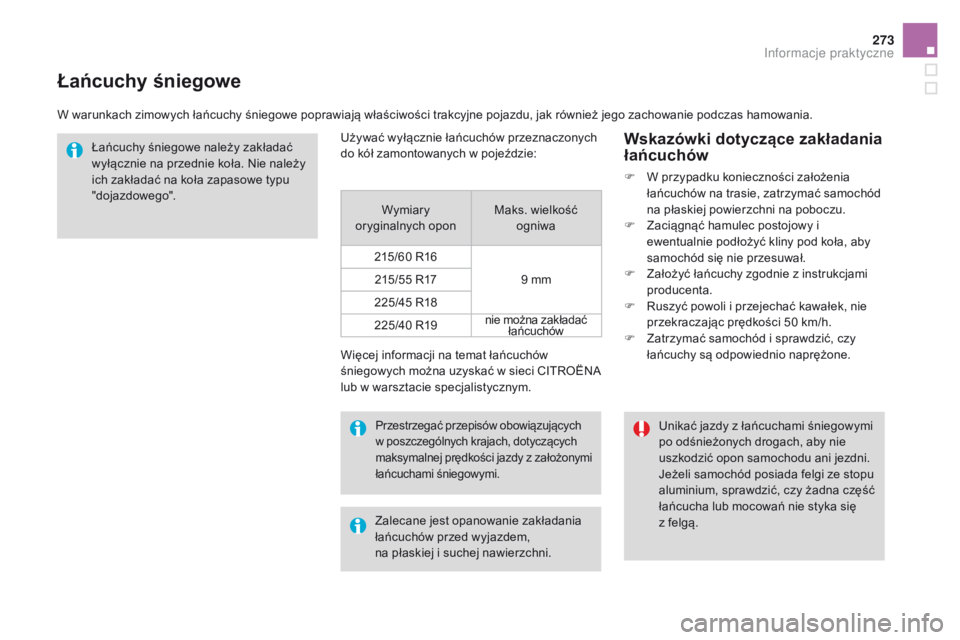

Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również jego zachowanie podczas hamowania.Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci CITROËNA
lub w warsztacie specjalistycznym.
Wskazówki dotyczące zakładania
łańcuchów
F W przypadku konieczności założenia łańcuchów na trasie, zatrzymać samochód
na płaskiej powierzchni na poboczu.
F

Z
aciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód się nie przesuwał.
F

Z
ałożyć łańcuchy zgodnie z instrukcjami
producenta.
F

R
uszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50
km/h.
F

Z
atrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Unikać jazdy z łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni.
Jeżeli samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się
z felgą.
Przestrzegać przepisów obowiązujących
w poszczególnych krajach, dotyczących
maksymalnej prędkości jazdy z założonymi
łańcuchami śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe: Wymiary
oryginalnych opon Maks. wielkość
ogniwa
215/60
R16 9
mm
215/55
R17
225/45
R18
225/40
R19
nie można zakładać łańcuchów
Zalecane jest opanowanie zakładania
łańcuchów przed wyjazdem,
na płaskiej i suchej nawierzchni.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

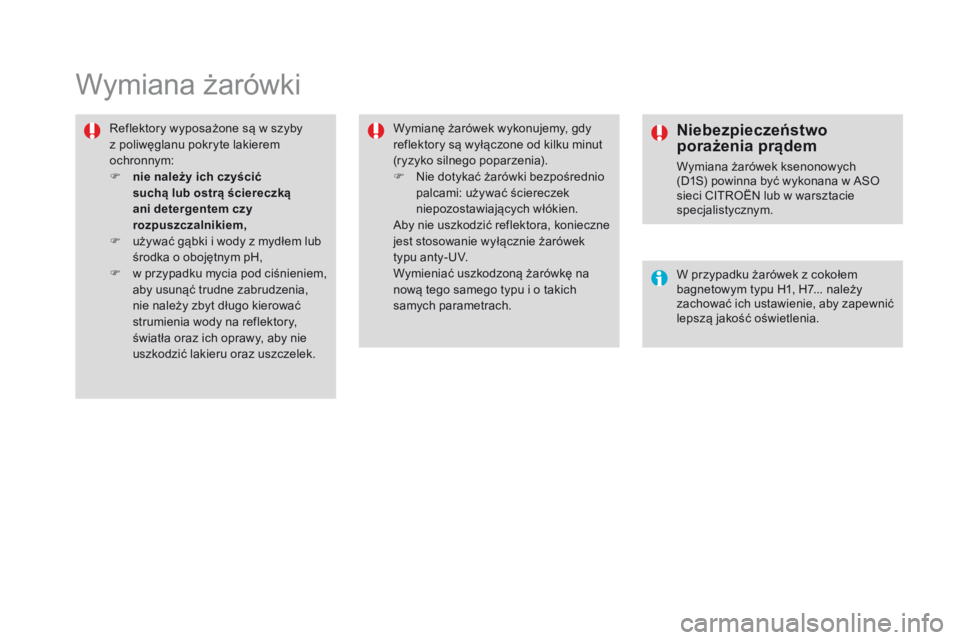

Wymiana żarówki
Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić
suchą lub ostrą ściereczką
ani detergentem czy
rozpuszczalnikiem,
F

u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F

w
przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek. Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek
typu anty-UV.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych
(D1S) powinna być wykonana w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku żarówek z cokołem
bagnetowym typu H1, H7... należy
zachować ich ustawienie, aby zapewnić
lepszą jakość oświetlenia.

275
DS4_pl_Chap10_info-pratiques_ed02-2015

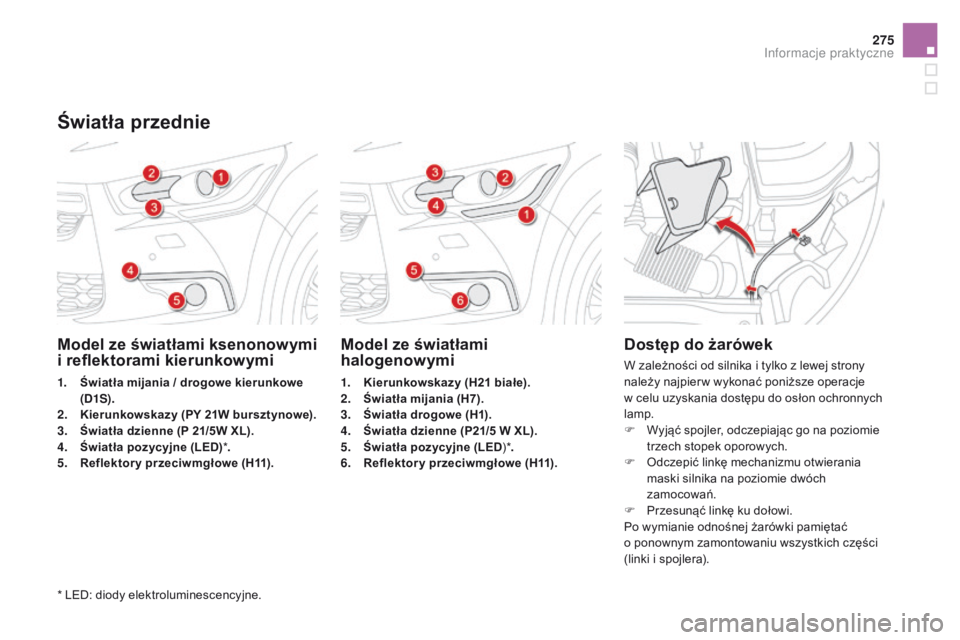

Model ze światłami ksenonowymi
i reflektorami kierunkowymi
1. Światła mijania / drogowe kierunkowe (D1S).
2.
K

ierunkowskazy (PY 21W bursztynowe).
3.
Ś

wiatła dzienne (P 21/5W XL).
4.
Ś

wiatła pozycyjne (LED) *.
5.
R

eflektor y przeciwmgłowe (H11).
Model ze światłami
halogenowymi
1. Kierunkowskazy (H21 białe).
2. Ś wiatła mijania (H7).
3.
Ś

wiatła drogowe (H1).
4.
Ś

wiatła dzienne (P21/5 W XL).
5.
Ś

wiatła pozycyjne (LED )*.
6.
R

eflektor y przeciwmgłowe (H11).
Dostęp do żarówek
W zależności od silnika i tylko z lewej strony
należy najpier w wykonać poniższe operacje
w celu uzyskania dostępu do osłon ochronnych
lamp.
F
W
yjąć spojler, odczepiając go na poziomie
trzech stopek oporowych.
F

O
dczepić linkę mechanizmu otwierania
maski silnika na poziomie dwóch
zamocowań.
F

P
rzesunąć linkę ku dołowi.
Po wymianie odnośnej żarówki pamiętać
o ponownym zamontowaniu wszystkich części
(linki i spojlera).
Światła przednie
* LED: diody elektroluminescencyjne.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015
Wymiana żarówek świateł
mijania (w modelu ze światłami
halogenowymi)
F Zdjąć ochronną pokrywę pociągając za występ.
F

Od
łączyć złącze.
F

R
ozsunąć sprężyny, aby odblokować
żarówkę.
F

W
yciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.

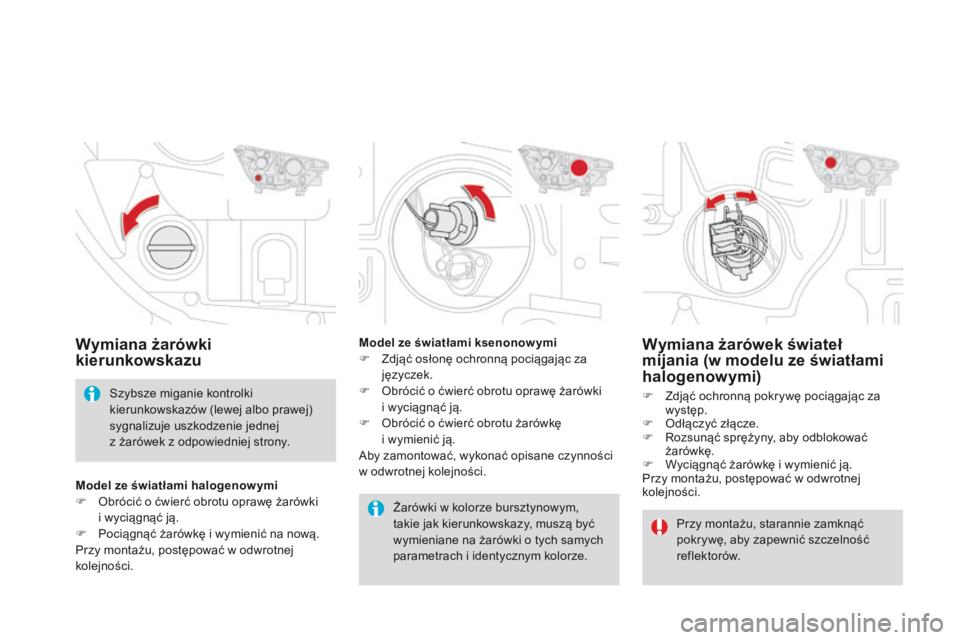

Wymiana żarówki
kierunkowskazu
Przy montażu, starannie zamknąć
pokrywę, aby zapewnić szczelność
reflektorów.
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej
z żarówek z odpowiedniej strony.
Model ze światłami ksenonow ymi
F

Z

djąć osłonę ochronną pociągając za
języczek.
F

O

brócić o ćwierć obrotu oprawę żarówki
i wyciągnąć ją.
F

O

brócić o ćwierć obrotu żarówkę
i wymienić ją.
Aby zamontować, wykonać opisane czynności
w odwrotnej kolejności.
Model ze światłami halogenow ymi
F

O

brócić o ćwierć obrotu oprawę żarówki
i wyciągnąć ją.
F
P
ociągnąć żarówkę i wymienić na nową.
Przy montażu, postępować w odwrotnej
kolejności.

277
DS4_pl_Chap10_info-pratiques_ed02-2015

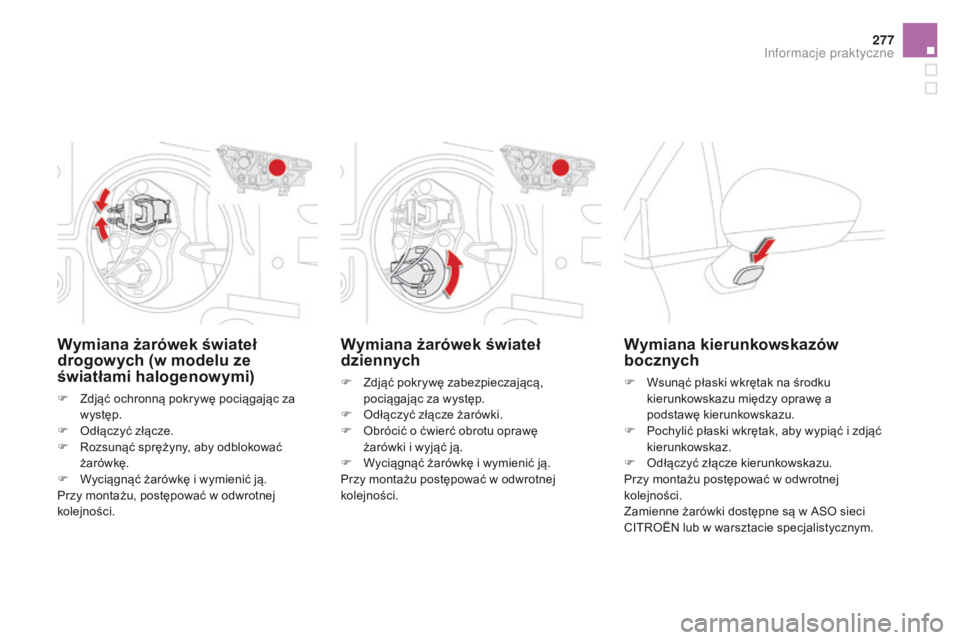

Wymiana żarówek świateł
dziennych
F Zdjąć pokrywę zabezpieczającą, pociągając za występ.
F

O
dłączyć złącze żarówki.
F

O
brócić o ćwierć obrotu oprawę
żarówki i wyjąć ją.
F

W
yciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych (w modelu ze
światłami halogenowymi)
F Zdjąć ochronną pokrywę pociągając za występ.
F

Od
łączyć złącze.
F

R
ozsunąć sprężyny, aby odblokować
żarówkę.
F

W
yciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana kierunkowskazów
bocznych
F Wsunąć płaski wkrętak na środku kierunkowskazu między oprawę a
podstawę kierunkowskazu.
F

P
ochylić płaski wkrętak, aby wypiąć i zdjąć
kierunkowskaz.
F

O
dłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

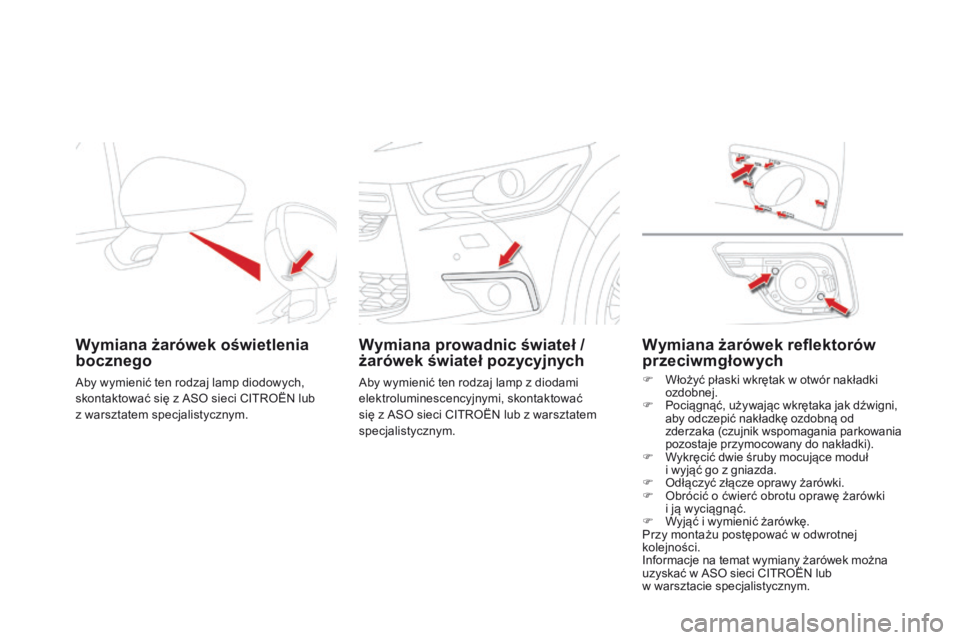

Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Wymiana prowadnic świateł /
żarówek świateł pozycyjnych
Aby wymienić ten rodzaj lamp z diodami
elektroluminescencyjnymi, skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Wymiana żarówek reflektorów
przeciwmgłowych
F Włożyć płaski wkrętak w otwór nakładki ozdobnej.
F
P

ociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania
pozostaje przymocowany do nakładki).
F
W

ykręcić dwie śruby mocujące moduł
i wyjąć go z gniazda.
F
O

dłączyć złącze oprawy żarówki.
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F
W

yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek można
uzyskać w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
