Byta en lampa
Framlyktor
Modell med xenonlampor (D1S)
1. Bi-xenonstrålkastare (halvljus/helljus):
D1S
2.
K

ur vljus: HP19
3.
V

arselljus / positionsljus (dioder)
Vid service på lampinsatserna fram och vid
byte av lamporna HP19, D1S och lysdioder, ska
du vända dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad .
Risk för elstöt
Byte av en xenonlampa bör göras av
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Vi rekommenderar att båda D1S-
lamporna byts samtidigt om den ena
går sönder .
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r

engör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F

a

nvänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F

r

ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt,
för att undvika att skada
skyddslacken och tätningarna. Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F

R

ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor, för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.
8
Praktisk information

200
C5_sv_Chap08_information_ed01-2014
Byte av halvljuslampa
F Ta bort skyddskåpan B.
F K oppla ur kontakstycket genom att trycka
med tummen och pekfingret.
F

F
rigör lampan från sina bägge
metallhållare.
F

T
a ur lampan.
F

B
yt lampan genom att trycka en aning i
axiell riktning.
F

Å
teranslut kontaktstycket (skjut in den helt).
F

S
ätt tillbaka skyddskåpan B.
Byte av helljuslampa
F Ta bort skyddskåpan A .
F F rigör fjädern.
F

T
a ur lampan och byt ut den. Kontrollera
noggrant att du vänder den rätt.
F

Å
termontera fjädern.
F

S
ätt tillbaka skyddskåpan A.
Modell med halogenlampor
1. Helljus: H1
2. H alvljus: H7
3.
Ku

r vljus: H7
4.
V

arselljus / positionsljus (dioder)
Vid service på lampinsatserna fram och vid
byte av lysdioder ska du vända dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Praktisk information

201
C5_sv_Chap08_information_ed01-2014
Byte av kurvljuslampa
F Ta bort skyddskåpan C.
F K oppla ur kontakstycket genom att trycka
med tummen och pekfingret.
F

F
rigör lampan från sina bägge
metallhållare.
F

T
a ur lampan.
F

B
yt lampan genom att trycka en aning i
axiell riktning.
F

Å
teranslut kontaktstycket (skjut in det helt).
F

S
ätt tillbaka skyddskåpan C.
Byte av blinkerslampa
F Ta bort fästskruven från kåpan A med hjälp
av en torx-nyckel. Vinkla och ta sedan bort
denna.
F

T
a bort fästskruven från lyktan B med hjälp
av en torx-nyckel och dra i lampinsatsen för
att ta ut den från stötfångaren.
F

S
näpp loss lampan C genom att trycka på
spärrarna 1
och 2.
F

K
oppla ur kontaktstycket (dra och tryck
på den grå tungan med hjälp av en platt
skruvmejsel).
F

B
yt lampan.
F

A
nslut kontaktstycket (tryck in den grå
tungan ordentligt). F
S ätt tillbaka lampinsatsen i stötfångaren.
F

S
kruva fast lampinsatsen.
F

S
ätt kåpan på plats med hjälp av
styrningarna och skruva fast den.
Lampor: HP24W
8
Praktisk information

202
C5_sv_Chap08_information_ed01-2014
Byte av sidoblinkers
Sidoblinkersen är förseglad.
Om det blir fel på lampan ska hela
sidoblinkersen bytas ut.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Byte av lampa i dimstrålkastare
F Ta bort fästskruven från kåpan A med hjälp av en torx-nyckel. Vinkla och ta sedan bort
denna.
F

T
a bort fästskruven från lyktan B med hjälp
av en torx-nyckel och dra i lampinsatsen för
att ta ut den från stötfångaren.
F

K
oppla ur kontaktstycket D .F
T a bort lampan genom att vrida 1/4 varv.
F

B
yt lampan.
F

A
nslut kontaktstycke D.
F

S
ätt tillbaka lampinsatsen i stötfångaren.
F

S
kruva fast lampinsatsen.
F

S
ätt kåpan på plats med hjälp av
styrningarna och skruva fast den.
Lampor: H8 Kontrollera att elkablarna inte kläms
vid återmonteringen.
Praktisk information

203
C5_sv_Chap08_information_ed01-2014
Bakljus (sedan)
Märk ut den trasiga lampan.
1. Bromsljus och positionsljus: P 21
W /
5
W
2.
P

ositionsljus: R 5
W
3.
Bac

kljus: H 21
W
4.
Di

mljus: H 21
W
5.
B

linkersljus: PY 21
WByte av lampor på bakluckan
F Snäpp loss lamphållaren H.
F B yt lampan.
F

Å
termontera lamphållaren H.
F

K
ontrollera att lamphållaren H sitter
ordentligt fast av de båda clipsen 6 .
F

A
nslut kontaktstycket G .
F

Å
termontera och sätt fast klädseln F med
sina klamrar.
F
Ö
ppna bakluckan.
F
T
a bort de 3

klamrarna som håller klädseln
på plats med hjälp av en platt skruvmejsel.
F

F

rigör delvis klädseln F .
F

K

oppla ur kontaktstycke G .
8
Praktisk information

204
C5_sv_Chap08_information_ed01-2014
Byte av lampor på skärmen
F Koppla ur kontaktstycket B.
F S kruva loss de 2 infästningarna C.
F

F
rigör ljuset från sin plats. F

S
näpp loss lamphållaren
D.
F
B
yt lampan.
F
Å
termontera lamphållaren
D.
F
S
ätt ljuset på sin plats.
F
S
kruva fast de 2 infästningarna C
.
F
A
nslut kontaktstycket B
.
F
Å
termontera klädseln A
.
Du kan använda veven för reservhjulet för att
skruva loss eller skruva fast fästena C .
F
L
ossa luckan i bagageutrymmets
sidoklädsel A. Dra den inåt i
bagageutrymmet och sedan uppåt, för att
lossa den.
Praktisk information

205
C5_sv_Chap08_information_ed01-2014
Byte av lampor på bakluckan
Bakljus (Tourer)
Märk ut den felaktiga lampan.
1. Bromsljus och positionsljus:
P 21
W / 5

W
2.
P

ositionsljus: R 5
W
3.
Bac

kljus: H 21
W
4.
Di

mljus: H 21
W
5.
B

linkersljus: PY 21
W F

S
näpp loss lamphållaren J.
F

B
yt lampan.
F

Å
termontera lamphållaren J och kontrollera
att den snäpps fast ordentligt.
F

S
ätt tillbaka lyktan på sin plats.
F

S
kruva fast fästmuttern H.
F

A
nslut kontaktstycket G.
F

S
ätt tillbaka och snäpp fast plastlocket F.
Du kan använda reservhjulets vev för att skruva
loss eller skruva fast fästmuttern H.
F

Ö
ppna bakluckan
F

T
a bort plastlocket F med hjälp av en platt
skruvmejsel.
F

K
oppla ur kontaktstycket G.
F

S
kruva upp fästmuttern H.
F

L
ossa lyktan från sin plats.
8
Praktisk information

206
C5_sv_Chap08_information_ed01-2014

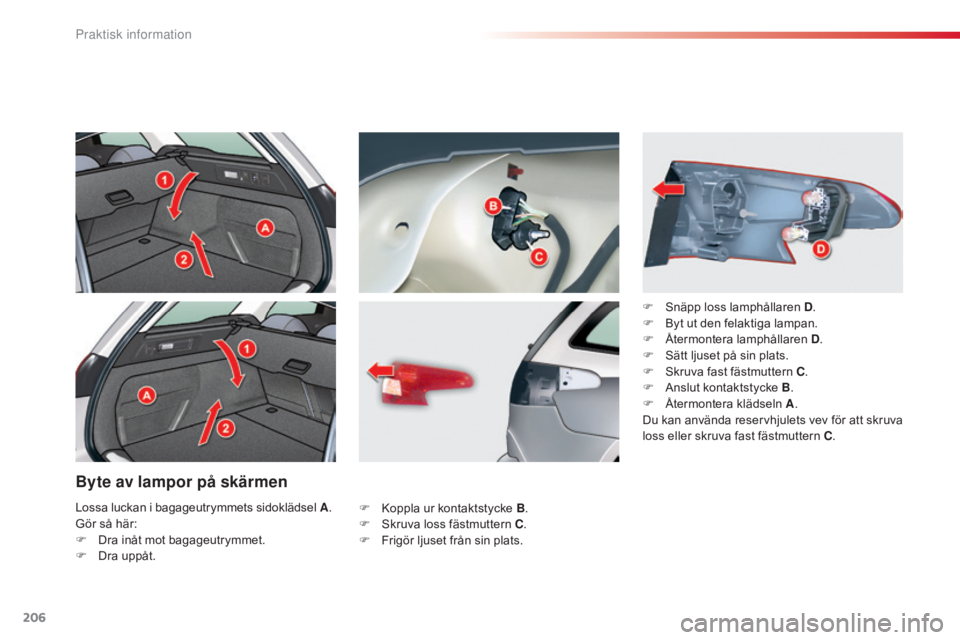

Byte av lampor på skärmen
F Koppla ur kontaktstycke B.
F S kruva loss fästmuttern C .
F

F
rigör ljuset från sin plats. F

S
näpp loss lamphållaren
D.
F
B
yt ut den felaktiga lampan.
F
Å
termontera lamphållaren
D.
F
S
ätt ljuset på sin plats.
F
S
kruva fast fästmuttern C
.
F
A
nslut kontaktstycke B
.
F
Å
termontera klädseln A
.
Du kan använda reservhjulets vev för att skruva
loss eller skruva fast fästmuttern C .
Lossa luckan i bagageutrymmets sidoklädsel A .
Gör så här:
F

D

ra inåt mot bagageutrymmet.
F

D

ra uppåt.
