2015 CITROEN BERLINGO ELECTRIC Priručnik (in Serbian)

2


Vozačko mesto

31
SPREMNI ZA POLAZAK


Pokazivač

je

označava

Rešenje - delovanje

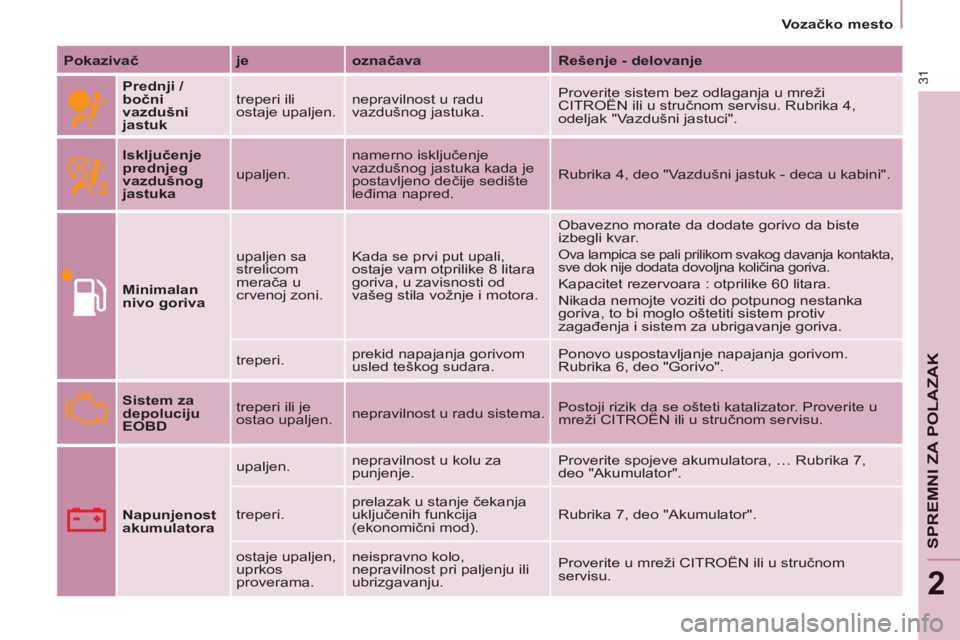

Prednji /
bočni
vazdušni
jastuk
treperi ili
ostaje upaljen. nepravilnost u radu
vazdušnog jastuka. Proverite sistem bez odlaganja u mreži
CITROËN ili u stručnom servisu. Rubrika 4,
odeljak "Vazdušni jastuci".



Isključenje
prednjeg
vazdušnog
jastuka
upaljen. namerno isključenje
vazdušnog jastuka kada je
postavljeno dečije sedište
leđima napred. Rubrika 4, deo "Vazdušni jastuk - deca u kabini".



Minimalan
nivo goriva
upaljen sa
strelicom
merača u
crvenoj zoni. Kada se prvi put upali,
ostaje vam otprilike 8 litara
goriva, u zavisnosti od
vašeg stila vožnje i motora. Obavezno morate da dodate gorivo da biste
izbegli kvar.
Ova lampica se pali prilikom svakog davanja kontakta,
sve dok nije dodata dovoljna količina goriva.

Kapacitet rezervoara : otprilike 60 litara.
Nikada nemojte voziti do potpunog nestanka
goriva, to bi moglo oštetiti sistem protiv
zagađenja i sistem za ubrigavanje goriva.
treperi. prekid napajanja gorivom
usled teškog sudara. Ponovo uspostavljanje napajanja gorivom.
Rubrika 6, deo "Gorivo".


Sistem za
depoluciju
EOBD
treperi ili je
ostao upaljen. nepravilnost u radu sistema. Postoji rizik da se ošteti katalizator. Proverite u
mreži CITROËN ili u stručnom servisu.



Napunjenost

akumulatora
upaljen. nepravilnost u kolu za
punjenje. Proverite spojeve akumulatora, … Rubrika 7,
deo "Akumulator".
treperi. prelazak u stanje čekanja
uključenih funkcija
(ekonomični mod). Rubrika 7, deo "Akumulator".
ostaje upaljen,
uprkos
proverama. neispravno kolo,
nepravilnost pri paljenju ili
ubrizgavanju. Proverite u mreži CITROËN ili u stručnom
servisu.

ABS


Vozačko mesto

32

Pokazivač

je

označava

Rešenje - delovanje

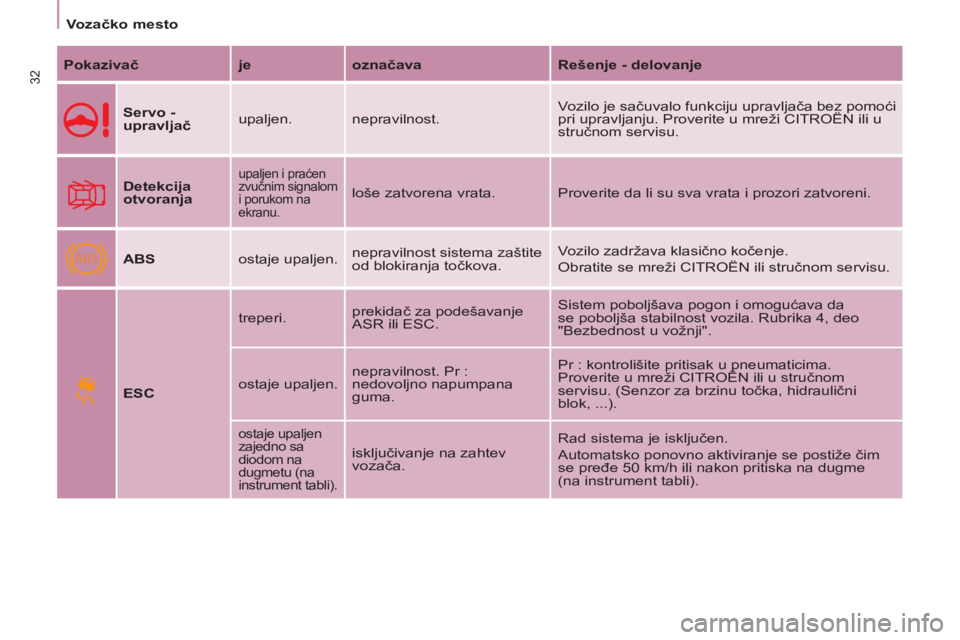

Servo -
upravljač
upaljen. nepravilnost. Vozilo je sačuvalo funkciju upravljača bez pomoći
pri upravljanju. Proverite u mreži CITROËN ili u
stručnom servisu.



Detekcija
otvoranja

upaljen i praćen
zvučnim signalom
i porukom na
ekranu.
loše zatvorena vrata. Proverite da li su sva vrata i prozori zatvoreni.



ABS
ostaje upaljen. nepravilnost sistema zaštite
od blokiranja točkova. Vozilo zadržava klasično kočenje.
Obratite se mreži CITROËN ili stručnom servisu.



ESC
treperi. prekidač za podešavanje
ASR ili ESC. Sistem poboljšava pogon i omogućava da
se poboljša stabilnost vozila. Rubrika 4, deo
"Bezbednost u vožnji".
ostaje upaljen. nepravilnost. Pr :
nedovoljno napumpana
guma. Pr : kontrolišite pritisak u pneumaticima.
Proverite u mreži CITROËN ili u stručnom
servisu. (Senzor za brzinu točka, hidraulični
blok, ...).
ostaje upaljen
zajedno sa
diodom na
dugmetu (na
instrument tabli).
isključivanje na zahtev
vozača. Rad sistema je isključen.
Automatsko ponovno aktiviranje se postiže čim
se pređe 50 km/h ili nakon pritiska na dugme
(na instrument tabli).

2


Vozačko mesto

33
SPREMNI ZA POLAZAK


Pokazivač

je

označava

Rešenje - delovanje

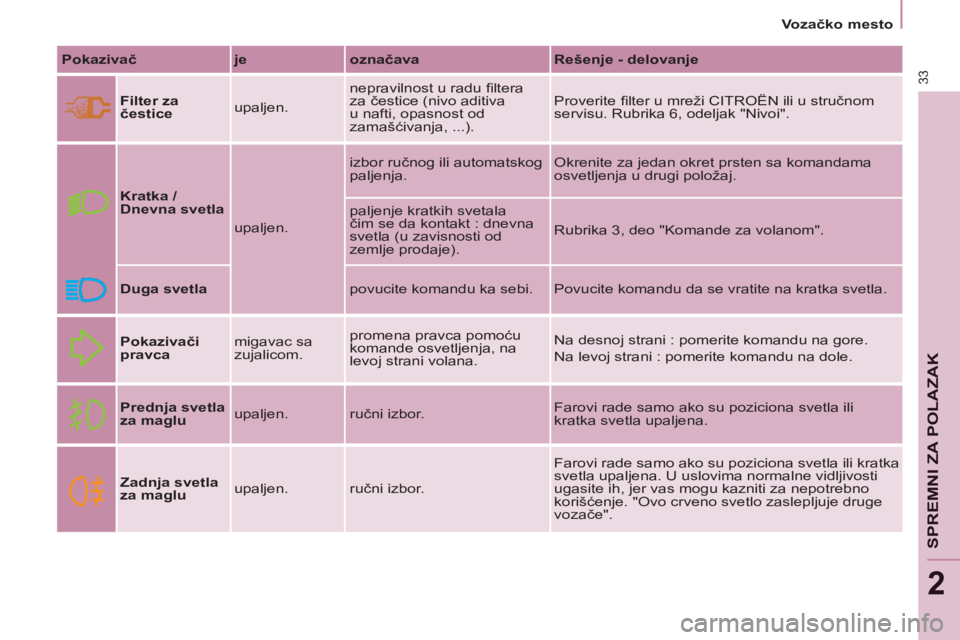

Filter za
čestice
upaljen. nepravilnost u radu fi ltera
za čestice (nivo aditiva
u nafti, opasnost od
zamašćivanja, ...). Proverite fi lter u mreži CITROËN ili u stručnom
servisu. Rubrika 6, odeljak "Nivoi".



Kratka /
Dnevna svetla

upaljen. izbor ručnog ili automatskog
paljenja. Okrenite za jedan okret prsten sa komandama
osvetljenja u drugi položaj.
paljenje kratkih svetala
čim se da kontakt : dnevna
svetla (u zavisnosti od
zemlje prodaje). Rubrika 3, deo "Komande za volanom".

Duga svetla
povucite komandu ka sebi. Povucite komandu da se vratite na kratka svetla.



Pokazivači
pravca
migavac sa
zujalicom. promena pravca pomoću
komande osvetljenja, na
levoj strani volana. Na desnoj strani : pomerite komandu na gore.
Na levoj strani : pomerite komandu na dole.



Prednja svetla
za maglu
upaljen. ručni izbor. Farovi rade samo ako su poziciona svetla ili
kratka svetla upaljena.


Zadnja svetla
za maglu
upaljen. ručni izbor. Farovi rade samo ako su poziciona svetla ili kratka
svetla upaljena. U uslovima normalne vidljivosti
ugasite ih, jer vas mogu kazniti za nepotrebno
korišćenje. "Ovo crveno svetlo zaslepljuje druge
vozače".

Vozačko mesto

34

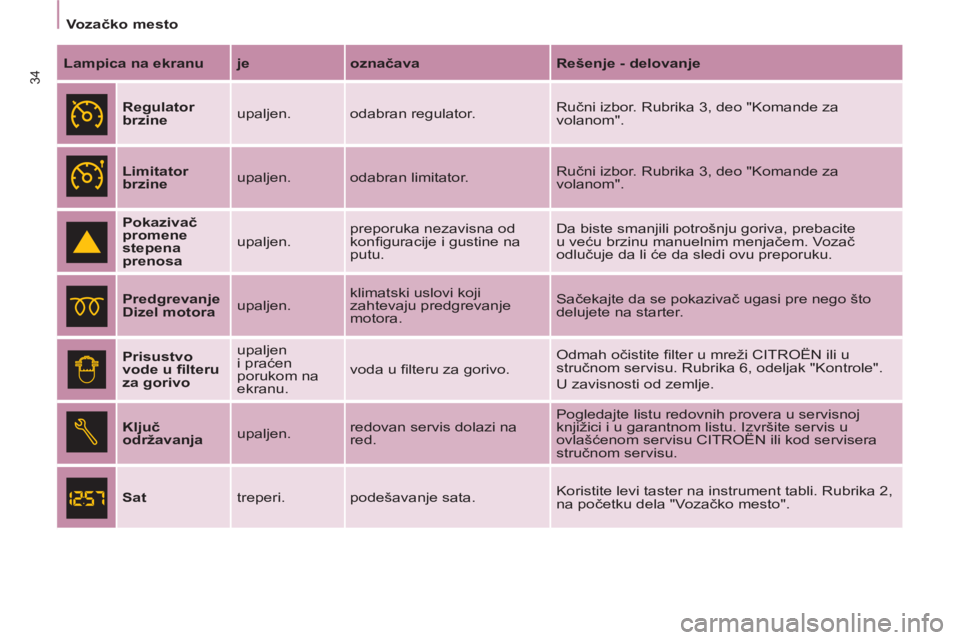

Lampica na ekranu

je

označava

Rešenje - delovanje




Regulator
brzine
upaljen. odabran regulator. Ručni izbor. Rubrika 3, deo "Komande za
volanom".


Limitator
brzine
upaljen. odabran limitator. Ručni izbor. Rubrika 3, deo "Komande za
volanom".



Pokazivač
promene
stepena
prenosa
upaljen. preporuka nezavisna od
konfi guracije i gustine na
putu. Da biste smanjili potrošnju goriva, prebacite
u veću brzinu manuelnim menjačem. Vozač
odlučuje da li će da sledi ovu preporuku.



Predgrevanje
Dizel motora
upaljen. klimatski uslovi koji
zahtevaju predgrevanje
motora. Sačekajte da se pokazivač ugasi pre nego što
delujete na starter.


Prisustvo
vode u fi lteru
za gorivo
upaljen
i praćen
porukom na
ekranu. voda u fi lteru za gorivo. Odmah očistite fi lter u mreži CITROËN ili u
stručnom servisu. Rubrika 6, odeljak "Kontrole".
U zavisnosti od zemlje.



Ključ
održavanja
upaljen. redovan servis dolazi na
red. Pogledajte listu redovnih provera u servisnoj
knjižici i u garantnom listu. Izvršite servis u
ovlašćenom servisu CITROËN ili kod servisera
stručnom servisu.



Sat
treperi. podešavanje sata. Koristite levi taster na instrument tabli. Rubrika 2,
na početku dela "Vozačko mesto".

2


Vozačko mesto

35
SPREMNI ZA POLAZAK

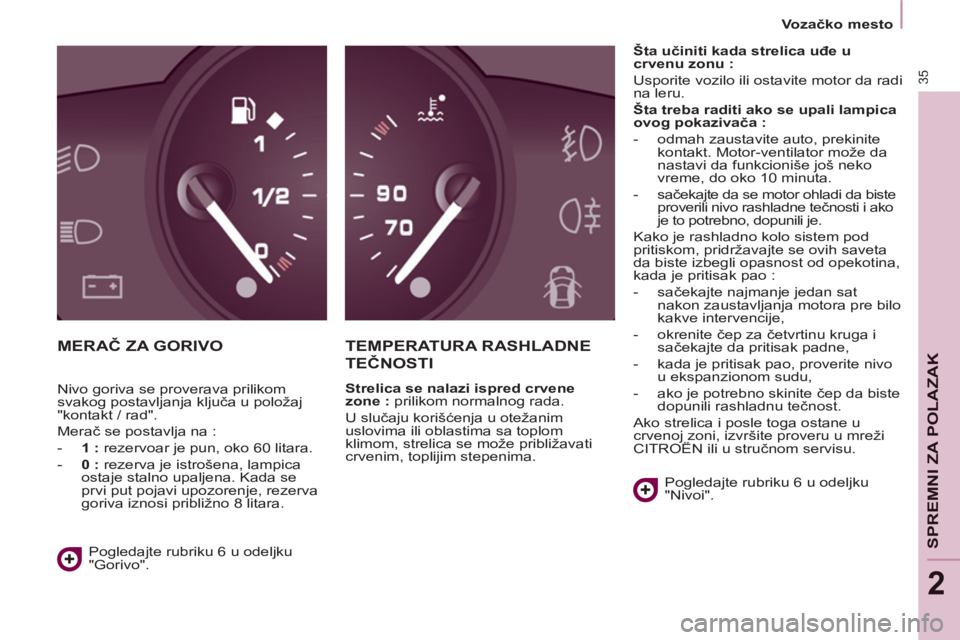

MERAČ ZA GORIVO TEMPERATURA RASHLADNE
TEČNOSTI


Strelica se nalazi ispred crvene
zone :
prilikom normalnog rada.
U slučaju korišćenja u otežanim
uslovima ili oblastima sa toplom
klimom, strelica se može približavati
crvenim, toplijim stepenima.
Šta učiniti kada strelica uđe u
crvenu zonu :

Usporite vozilo ili ostavite motor da radi
na leru.

Šta treba raditi ako se upali lampica
ovog pokazivača :



- odmah zaustavite auto, prekinite
kontakt. Motor-ventilator može da
nastavi da funkcioniše još neko
vreme, do oko 10 minuta.

- sačekajte da se motor ohladi da biste
proverili nivo rashladne tečnosti i ako
je to potrebno, dopunili je.
Kako je rashladno kolo sistem pod
pritiskom, pridržavajte se ovih saveta
da biste izbegli opasnost od opekotina,
kada je pritisak pao :


- sačekajte najmanje jedan sat
nakon zaustavljanja motora pre bilo
kakve intervencije,

- okrenite čep za četvrtinu kruga i
sačekajte da pritisak padne,

- kada je pritisak pao, proverite nivo
u ekspanzionom sudu,

- ako je potrebno skinite čep da biste
dopunili rashladnu tečnost.
Ako strelica i posle toga ostane u
crvenoj zoni, izvršite proveru u mreži
CITROËN ili u stručnom servisu.
Pogledajte rubriku 6 u odeljku
"Nivoi".
Pogledajte rubriku 6 u odeljku
"Gorivo". Nivo goriva se proverava prilikom
svakog postavljanja ključa u položaj
"kontakt / rad".
Merač se postavlja na :


- 1 :
rezervoar je pun, oko 60 litara.

- 0 :
rezerva je istrošena, lampica
ostaje stalno upaljena. Kada se
prvi put pojavi upozorenje, rezerva
goriva iznosi približno 8 litara.

Vozačko mesto

36


Probušena guma

Pokazivač STOP se uključuje.
Odmah se zaustavite izbegavajući
svaki nagli pokret volanom i
kočnicama.
Privremeno popravite oštećeni
točak pomoću seta za popravku ili
montiranjem rezervnog točka.
Promenite oštećeni točak i proverite
pritisak u gumama čim to bude
moguće.


Kvar ili senzor(i) nije(nisu)
detektovan(i)
Pokazivač Servis se uključuje.
Prilikom zamene točka ili u slučaju
kvara senzora, pritisak u gumama nije
više nadziran. Obratite se ovlašćenom
servisu mreži CITROËN ili stručnom
servisu da biste zamenili neispravan
senzor ili senzore.
Svaka zamena gume na točku
opremljenim ovim sistemom mora
biti izvršena u mreži CITROËN ili u
stručnom servisu.
Ako prilikom zamene pneumatika
namestite točak koji vaše vozilo ne
detektuje (na primer : montiranje
zimskih guma), morate ponovo da
reinicijalizujete sistem u ovlašćenom
servisu CITROËN ili u stručnom
servisu.

Sistem otkrivanja nedovoljnog
pritiska u gumama predstavlja
pomoć u vožnji i ne može zameniti
ni budnost, ni odgovornost vozača.



DETEKCIJA NEDOVOLJNOG
PRITISKA U GUMAMA DEPOLUCIJ
A
Nedovoljan pritisak u gumama

Pokazivač Servis se uključuje.
Posle upozorenja o nedovoljnom
pritisku u gumama, deformacija
pneumatika ne mora da bude uočljiva.
Proverite pritisak u pneumaticima što
pre.
Rubrika 7, deo "Zameniti točak".
Ako je oštećeni točak zamenjen
točkom bez senzora (primer : rezervni
točak), stajaće upozorenje koje
pokazuje da pritisak tog točka ne može
biti kontrolisan, podsećajući Vas tako
da je neophodno da se oštećeni točak
sa senzorom popravi. Senzori trajno kontrolišu pritisak u
gumama i uključuju znak upozorenja
usled nedovoljnog pritiska, bušenja ili
kvara senzora. EOBD (European On Board
Diagnosis) je evropski sistem
za dijagnostiku koji odgovara,
između ostalog, dozvoljenim
normama emisije u :


- CO (ugljen monoksid),

- HC (nesagoreni ugljovodonik),

- NOx (okside azota) ili čestice,
koje detektuju lambda sonde
koje se nalaze na ulazu i izlazu iz
katalizatora.
Vozača o nepravilnostima u radu
uređaja za depoluciju upozorava
paljenje ove specifi čne lampice na
instrument tabli.
Postoji opasnost od oštećenja
katalizatora. Izvršite provere u
CITROËN mreži ili u stručnom servisu.
Svaka detekcija se
obeležava grafi čkim i
zvuč
nim obaveštenjem i
praćena je porukom na
ekranu.

Pravilno korišćenje

Postojanje ovog sistema ne znači da
ne treba redovno kontrolisati pritisak u
gumama (tu se podrazumeva i rezervni
točak), da bi se uverili da dinamičko
stanje vozila ostaje optimalno i da bi
se izbeglo prevremeno trošenje guma,
posebno u slučaju natovarenosti i
povećane brzine.
Poštujte odredbe o pritisku u gumama
kako biste smanjili potrošnju goriva.
Sistem može privremeno ometati
emitovanje radioelektričnih talasa
približne frekvencije.

2


Vozačko mesto

37
SPREMNI ZA POLAZAK

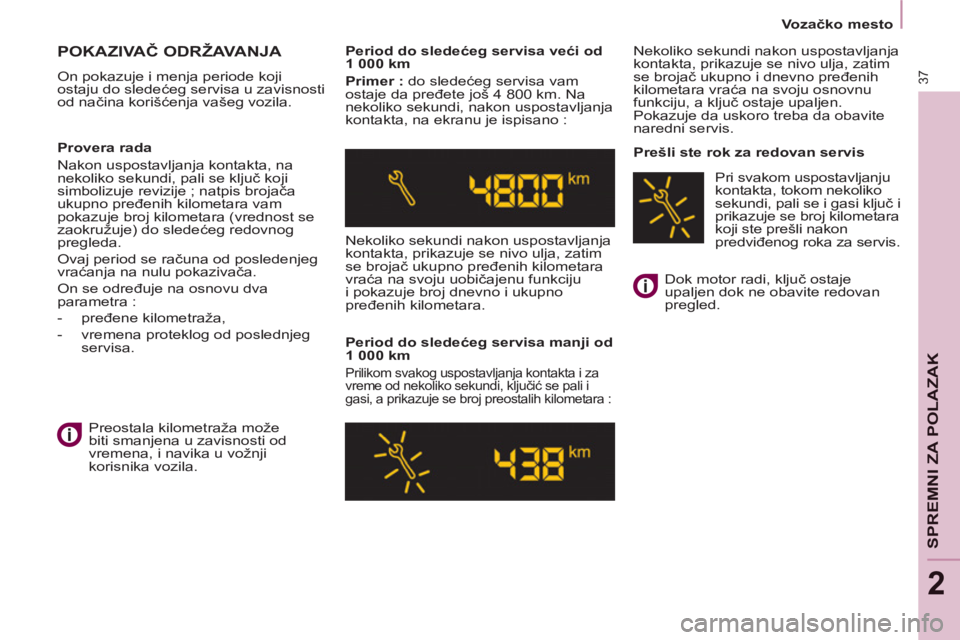

POKAZIVAČ ODRŽAVANJA

On pokazuje i menja periode koji
ostaju do sledećeg servisa u zavisnosti
od načina korišćenja vašeg vozila.
Period do sledećeg servisa veći od
1 000 km

Primer :
do sledećeg servisa vam
ostaje da pređete još 4 800 km. Na
nekoliko sekundi, nakon uspostavljanja
kontakta, na ekranu je ispisano :
Nekoliko sekundi nakon uspostavljanja
kontakta, prikazuje se nivo ulja, zatim
se brojač ukupno pređenih kilometara
vraća na svoju uobičajenu funkciju
i pokazuje broj dnevno i ukupno
pređenih kilometara.

Period do sledećeg servisa manji od
1 000 km
Prilikom svakog uspostavljanja kontakta i za
vreme od nekoliko sekundi, ključić se pali i
gasi, a prikazuje se broj preostalih kilometara :
Nekoliko sekundi nakon uspostavljanja
kontakta, prikazuje se nivo ulja, zatim
se brojač ukupno i dnevno pređenih
kilometara vraća na svoju osnovnu
funkciju, a ključ ostaje upaljen.
Pokazuje da uskoro treba da obavite
naredni servis.

Prešli ste rok za redovan servis
Provera rada
Nakon uspostavljanja kontakta, na
nekoliko sekundi, pali se ključ koji
simbolizuje revizije ; natpis brojača
ukupno pređenih kilometara vam
pokazuje broj kilometara (vrednost se
zaokružuje) do sledećeg redovnog
pregleda.
Ovaj period se računa od posledenjeg
vraćanja na nulu pokazivača .
On se određuje na osnovu dva
parametra :


- pređene kilometraža,

- vremena proteklog od poslednjeg
servisa.
Preostala kilometraža može
biti smanjena u zavisnosti od
vremena, i navika u vožnji
korisnika vozila. Dok motor radi, ključ ostaje
upaljen dok ne obavite redovan
pregled.
Pri svakom uspostavljanju
kontakta, tokom nekoliko
sekundi, pali se i gasi ključ i
prikazuje se broj kilometara
koji ste prešli nakon
predviđenog roka za servis.

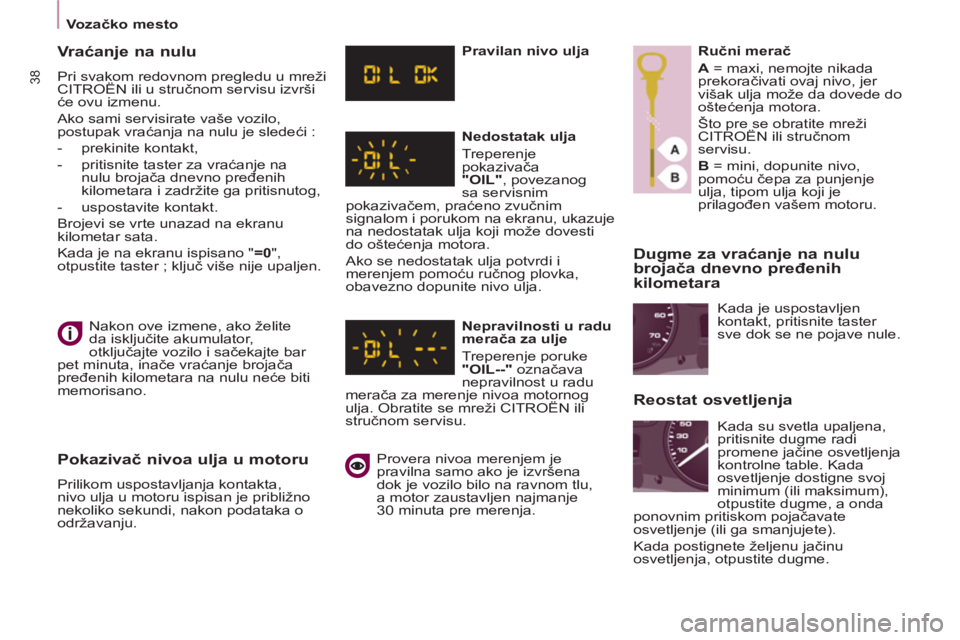

Vozačko mesto

38


Dugme za vraćanje na nulu
brojača dnevno pređenih
kilometara
Nakon ove izmene, ako želite
da isključite akumulator,
otključajte vozilo i sačekajte bar
pet minuta, inače vraćanje brojača
pređenih kilometara na nulu neće biti
memorisano.


Vr aćanje na nulu

Pri svakom redovnom pregledu u mreži
CITROËN ili u stručnom servisu izvrši
će ovu izmenu.
Ako sami servisirate vaše vozilo,
postupak vraćanja na nulu je sledeći :


- prekinite kontakt,

- pritisnite taster za vraćanje na
nulu brojača dnevno pređenih
kilometara i zadržite ga pritisnutog,

- uspostavite kontakt.
Brojevi se vrte unazad na ekranu
kilometar sata.
Kada je na ekranu ispisano " =0
",
otpustite taster ; ključ više nije upaljen.


Pokazivač nivoa ulja u motoru

Prilikom uspostavljanja kontakta,
nivo ulja u motoru ispisan je približno
nekoliko sekundi, nakon podataka o
održavanju.
Pravilan nivo ulja

Nedostatak ulja
Treperenje
pokazivača
"OIL"
, povezanog
sa servisnim
pokazivačem, praćeno zvučnim
signalom i porukom na ekranu, ukazuje
na nedostatak ulja koji može dovesti
do oštećenja motora.
Ako se nedostatak ulja potvrdi i
merenjem pomoću ručnog plovka,
obavezno dopunite nivo ulja.

Nepravilnosti u radu
merača za ulje
Treperenje poruke
"OIL--"
označava
nepravilnost u radu
merača za merenje nivoa motornog
ulja. Obratite se mreži CITROËN ili
stručnom servisu.

Provera nivoa merenjem je
pravilna samo ako je izvršena
dok je vozilo bilo na ravnom tlu,
a motor zaustavljen najmanje
30 minuta pre merenja.
Ručni merač

A
= maxi, nemojte nikada
prekoračivati ovaj nivo, jer
višak ulja može da dovede do
oštećenja motora.
Što pre se obratite mreži
CITROËN ili stručnom
servisu.

B
= mini, dopunite nivo,
pomoću čepa za punjenje
ulja, tipom ulja koji je
prilagođen vašem motoru.

Kada su svetla upaljena,
pritisnite dugme radi
promene jačine osvetljenja
kontrolne table. Kada
osvetljenje dostigne svoj
minimum (ili maksimum),
otpustite dugme, a onda
ponovnim pritiskom pojačavate
osvetljenje (ili ga smanjujete).
Kada postignete željenu jačinu
osvetljenja, otpustite dugme. Kada je uspostavljen
kontakt, pritisnite taster
sve dok se ne pojave nule.


Reostat osvetljenja
