Zamena sijalice

127
7

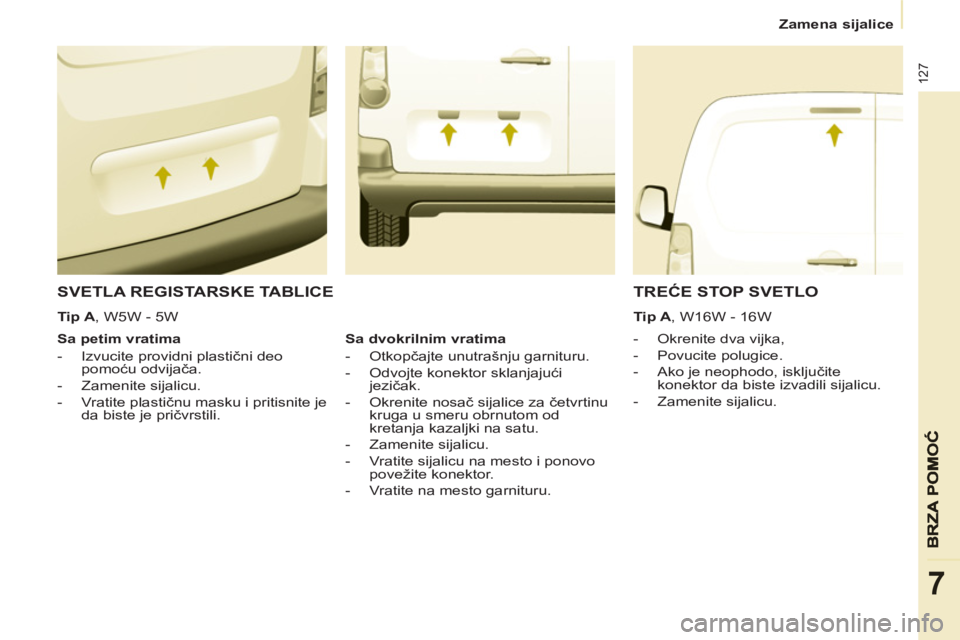

SVETLA REGISTARSKE TABLICE




- Okrenite dva vijka,

- Povucite polugice.

- Ako je neophodo, isključite
konektor da biste izvadili sijalicu.

- Zamenite sijalicu.


Sa petim vratima


- Izvucite providni plastični deo
pomoću odvijača.

- Zamenite sijalicu.

- Vratite plastičnu masku i pritisnite je
da biste je pričvrstili.


TREĆE STOP SVETLO


Tip A
, W16W - 16W

Sa dvokrilnim vratima


- Otkopčajte unutrašnju garnituru.

- Odvojte konektor sklanjajući
jezičak.

- Okrenite nosač sijalice za četvrtinu
kruga u smeru obrnutom od
kretanja kazaljki na satu.

- Zamenite sijalicu.

- Vratite sijalicu na mesto i ponovo
povežite konektor.

- Vratite na mesto garnituru.



Tip A
, W5W - 5W

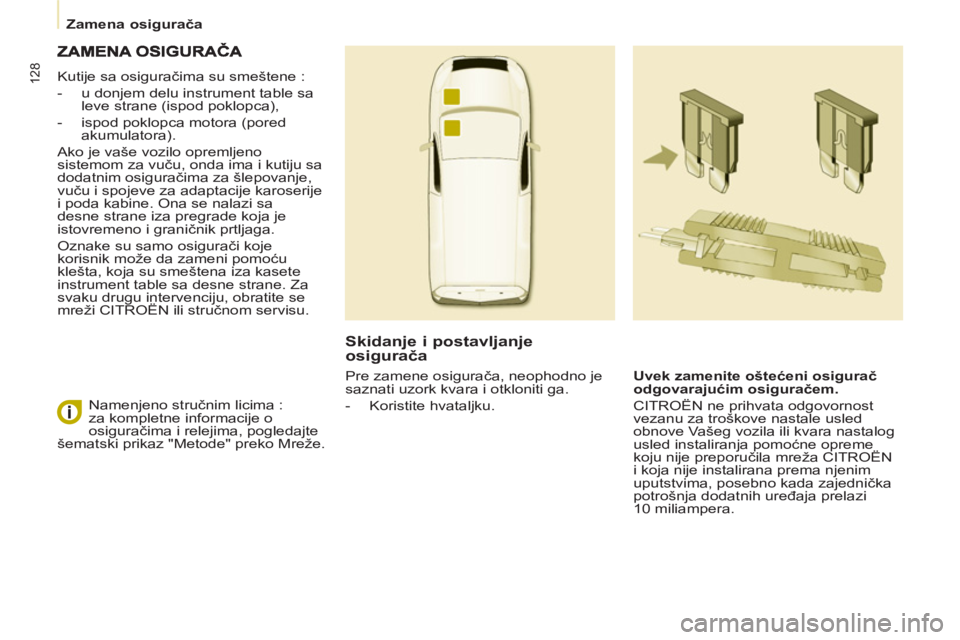

Zamena osigurača

128
Kutije sa osiguračima su smeštene :


- u donjem delu instrument table sa
leve strane (ispod poklopca),

- ispod poklopca motora (pored
akumulatora).
Ako je vaše vozilo opremljeno
sistemom za vuču, onda ima i kutiju sa
dodatnim osiguračima za šlepovanje,
vuču i spojeve za adaptacije karoserije
i poda kabine. Ona se nalazi sa
desne strane iza pregrade koja je
istovremeno i graničnik prtljaga.
Oznake su samo osigurači koje
korisnik može da zameni pomoću
klešta, koja su smeštena iza kasete
instrument table sa desne strane. Za
svaku drugu intervenciju, obratite se
mreži CITROËN ili stručnom servisu.


Skidanje i postavljanje
osigurača


Uvek zamenite oštećeni osigurač
odgovarajućim osiguračem.

CITROËN ne prihvata odgovornost
vezanu za troškove nastale usled
obnove Vašeg vozila ili kvara nastalog
usled instaliranja pomoćne opreme
koju nije preporučila mreža CITROËN
i koja nije instalirana prema njenim
uputstvima, posebno kada zajednička
potrošnja dodatnih uređaja prelazi
10 miliampera. Namenjeno stručnim licima :
za kompletne informacije o
osiguračima i relejima, pogledajte
šematski prikaz "Metode" preko Mreže. Pre zamene osigurača, neophodno je
saznati uzork kvara i otkloniti ga.


- Koristite hvataljku.

Zamena osigurača

129
7

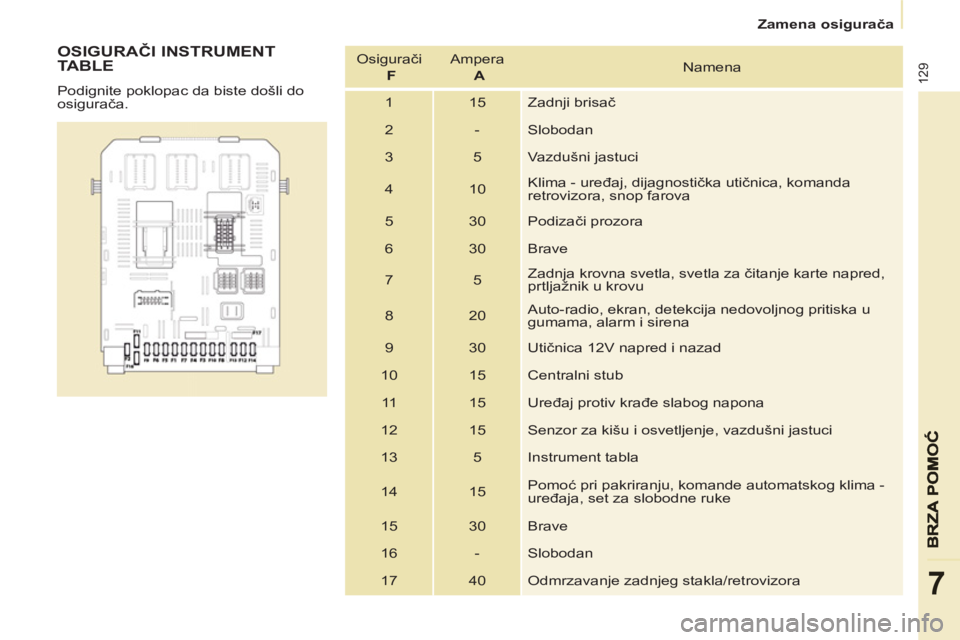

OSIGURAČI INSTRUMENT
TABLE
Podignite poklopac da biste došli do
osigurača. Osigurači
F
Ampera
A
Namena
1 15 Zadnji brisač
2 - Slobodan
3 5 Vazdušni jastuci
4 10 Klima - uređaj, dijagnostička utičnica, komanda
retrovizora, snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Zadnja krovna svetla, svetla za čitanje karte napred,
prtljažnik u krovu
8 20 Auto-radio, ekran, detekcija nedovoljnog pritiska u
gumama, alarm i sirena
9 30 Utičnica 12V napred i nazad
10 15 Centralni stub
11 15 Uređaj protiv krađe slabog napona
12 15 Senzor za kišu i osvetljenje, vazdušni jastuci
13 5 Instrument tabla
14 15
Pomoć pri pakriranju, komande automatskog klima -
uređaja, set za slobodne ruke
15 30 Brave
16 - Slobodan
17 40 Odmrzavanje zadnjeg stakla/retrovizora

Zamena osigurača

130

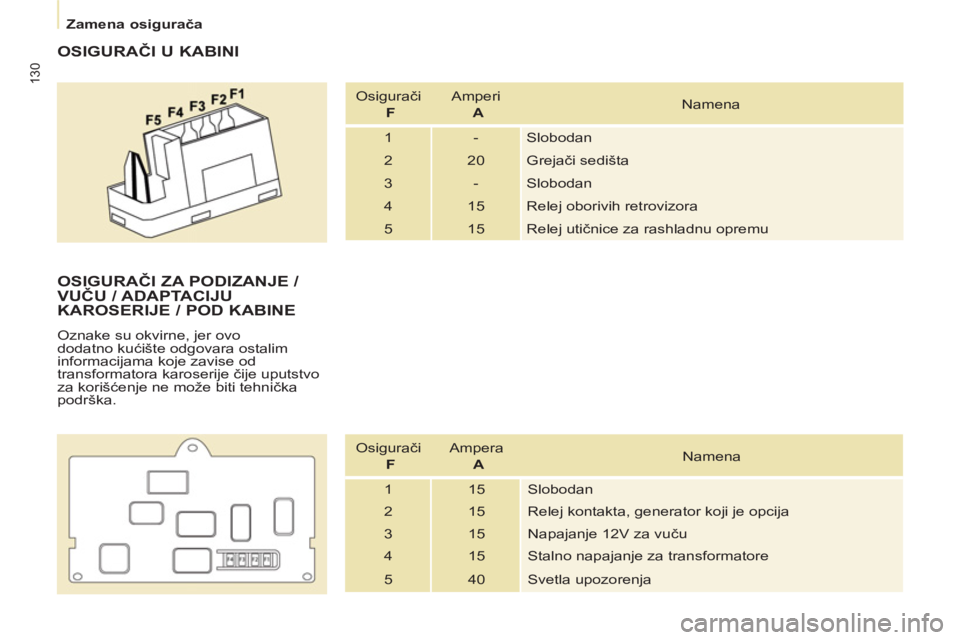

OSIGURAČI U KABINI

Osigurači
F
Amperi
A
Namena
1 - Slobodan
2 20 Grejači sedišta
3 - Slobodan
4 15 Relej oborivih retrovizora
5 15 Relej utičnice za rashladnu opremu


OSIGURAČI ZA PODIZANJE /
VUČU / ADAPTACIJU
KAROSERIJE / POD KABINE
Oznake su okvirne, jer ovo
dodatno kućište odgovara ostalim
informacijama koje zavise od
transformatora karoserije čije uputstvo
za korišćenje ne može biti tehnička
podrška.
Osigurači
F
Ampera
A
Namena
1 15 Slobodan
2 15 Relej kontakta, generator koji je opcija
3 15 Napajanje 12V za vuču
4 15 Stalno napajanje za transformatore
5 40 Svetla upozorenja

Zamena osigurača

131
7


OSIGURAČI ISPOD POKLOPCA
MOTORA
Nakon što ste otvorili poklopac,
otkačite i pomerite kućište kako biste
pristupili osiguračima. Osigurači
F
Ampera
A
Namena
1 20 Kontrola motora
2 15 Sirena
3 10 Prednja i zadnja pumpica za pranje farova
4 20 Pumpica za pranje farova ili LED svetala
5 15 Organi motora
6 10 Ugaoni senzor volana, ESC
7 10 Kontaktor stop, kontaktor kvačila
8 25 Starter
9 10 Motor snopa farova, kućište upravljanja
parkom
10 30 Organi motora
11 40 Slobodan
12 30 Brisač
13 40 BSI
14 30 Pumpa
15 10 Desno dugo svetlo
16 10 Levo dugo svetlo
17
15 Desno kratko svetlo
18 15 Levo kratko svetlo

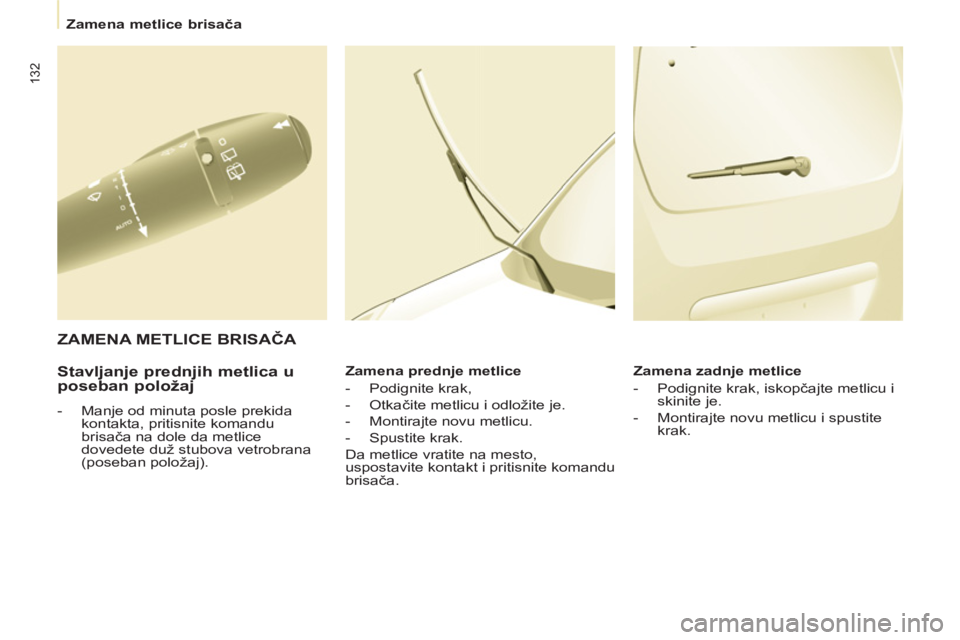

Zamena metlice brisača

132


Stavljanje prednjih metlica u
poseban položaj


- Manje od minuta posle prekida
kontakta, pritisnite komandu
brisača na dole da metlice
dovedete duž stubova vetrobrana
(poseban položaj).
Zamena prednje metlice


- Podignite krak,

- Otkačite metlicu i odložite je.

- Montirajte novu metlicu.

- Spustite krak.
Da metlice vratite na mesto,
uspostavite kontakt i pritisnite komandu
brisača.
Zamena zadnje metlice


- Podignite krak, iskopčajte metlicu i
skinite je.

- Montirajte novu metlicu i spustite
krak.



ZAMENA METLICE BRISAČA

Vuča vašeg vozila

133
BRZA POMO
Ć
7


Bez podizanja (četiri točka na
tlu)
Trebalo bi da uvek koristite šipku za
vuču.
VUČA VAŠEG VOZILA
Sa prednje strane vozila



- otkačite masku pritiskom na njen
donji deo,

- zavrnite pokretni prsten za vuču do
kraja.



Sa zadnje strane vozila



- otkačite masku pomoću novčića ili
pljosnato dela prstena za vuču,

- zavrnite pokretni prsten za vuču do
kraja.

Tokom vuče sa isključenim
motorom, pomoć pri kočenju i
servo upravljač nisu dostupni.


Sa podizanjem (samo dva točka
na tlu)
Poželjno je podizati vozilo pomoću
profesionalnog alata za dizanje. Prsten za vuču se nalazi u kutiji za
alat, koji je smešten ispred prednjeg
levog sedišta.

Vozilo sa mehaničkim
menjačem (dizel verzija)

Za vozila opremljena mehaničkim
menjačem, potrebno je da
ručica menjača bude u lneutralu,
nepoštovanje ovog uputstva
može dovesti do oštećenja delova
transmisije, kočenja i odsustva pomoći
pri kočenju pri ponovnom pokretanju
motora.

134

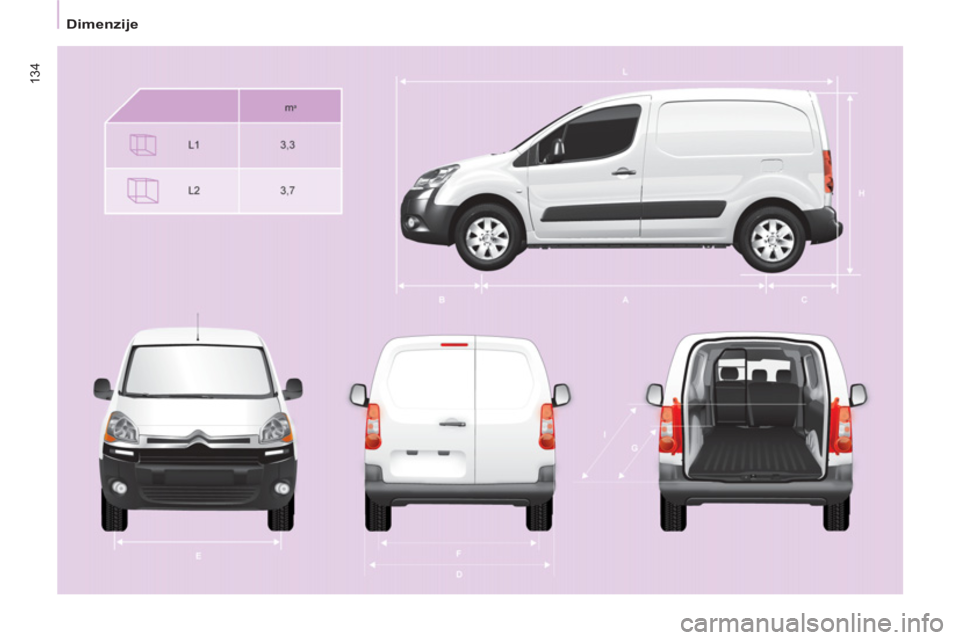

Dimenzije
