23
SPREMNI ZA POLAZAK


Otvori

2

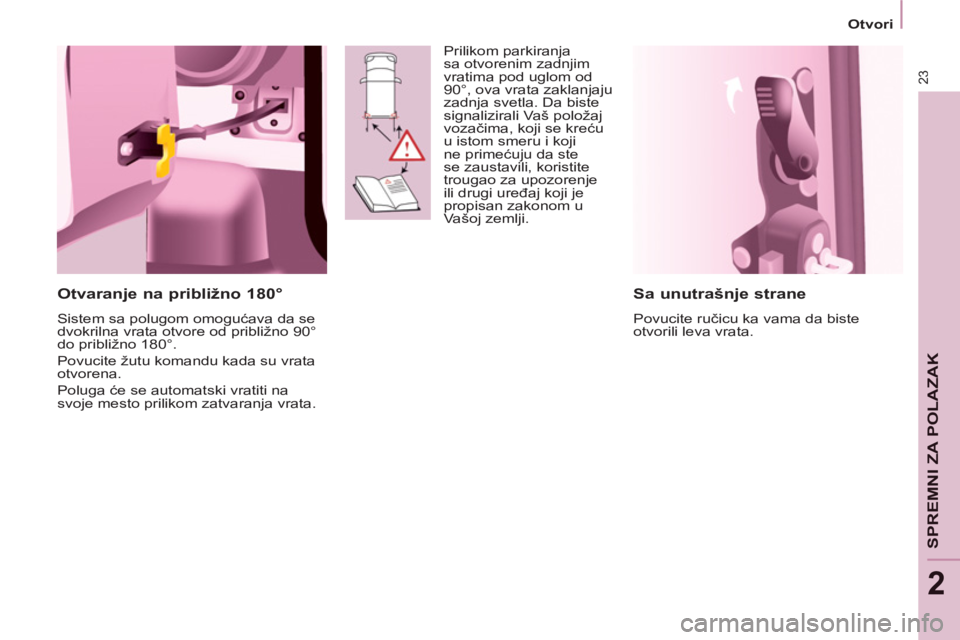

Sa unutrašnje strane

Povucite ručicu ka vama da biste
otvorili leva vrata.


Otvaranje na približno 180°

Sistem sa polugom omogućava da se
dvokrilna vrata otvore od približno 90°
do približno 180°.
Povucite žutu komandu kada su vrata
otvorena.
Poluga će se automatski vratiti na
svoje mesto prilikom zatvaranja vrata. Prilikom parkiranja
sa otvorenim zadnjim
vratima pod uglom od
90°, ova vrata zaklanjaju
zadnja svetla. Da biste
signalizirali Vaš položaj
vozačima, koji se kreću
u istom smeru i koji
ne primećuju da ste
se zaustavili, koristite
trougao za upozorenje
ili drugi uređaj koji je
propisan zakonom u
Vašoj zemlji.

24
Otvori

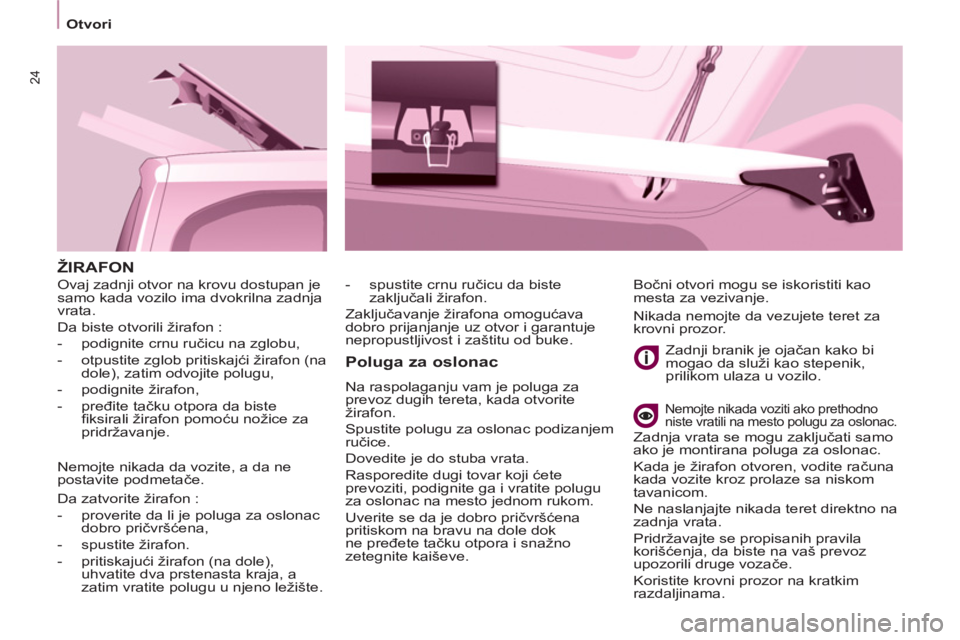

ŽIRAFON

Poluga za oslonac

Na raspolaganju vam je poluga za
prevoz dugih tereta, kada otvorite
žirafon.
Spustite polugu za oslonac podizanjem
ručice.
Dovedite je do stuba vrata.
Rasporedite dugi tovar koji ćete
prevoziti, podignite ga i vratite polugu
za oslonac na mesto jednom rukom.
Uverite se da je dobro pričvršćena
pritiskom na bravu na dole dok
ne pređete tačku otpora i snažno
zetegnite kaiševe.
Zadnji branik je ojačan kako bi
mogao da služi kao stepenik,
prilikom ulaza u vozilo.


Nemojte nikada voziti ako prethodno
niste vratili na mesto polugu za oslonac.

Bočni otvori mogu se iskoristiti kao
mesta za vezivanje.
- spustite crnu ručicu da biste
zaključali žirafon.
Zaključavanje žirafona omogućava
dobro prijanjanje uz otvor i garantuje
nepropustljivost i zaštitu od buke.
Da zatvorite žirafon :


- proverite da li je poluga za oslonac
dobro pričvršćena,

- spustite žirafon.

- pritiskajući žirafon (na dole),
uhvatite dva prstenasta kraja, a
zatim vratite polugu u njeno ležište.
Ovaj zadnji otvor na krovu dostupan je
samo kada vozilo ima dvokrilna zadnja
vrata.
Da biste otvorili žirafon :


- podignite crnu ručicu na zglobu,

- otpustite zglob pritiskajći žirafon (na
dole), zatim odvojite polugu,

- podignite žirafon,

- pređite tačku otpora da biste
fi ksirali žirafon pomoću nožice za
pridržavanje.

Nemojte nikada da vozite, a da ne
postavite podmetače.
Nikada nemojte da vezujete teret za
krovni prozor.
Zadnja vrata se mogu zaključati samo
ako je montirana poluga za oslonac.
Kada je žirafon otvoren, vodite računa
kada vozite kroz prolaze sa niskom
tavanicom.
Ne naslanjajte nikada teret direktno na
zadnja vrata.
Pridržavajte se propisanih pravila
korišćenja, da biste na vaš prevoz
upozorili druge voza
če.
Koristite krovni prozor na kratkim
razdaljinama.

25
SPREMNI ZA POLAZAK


Otvori

2

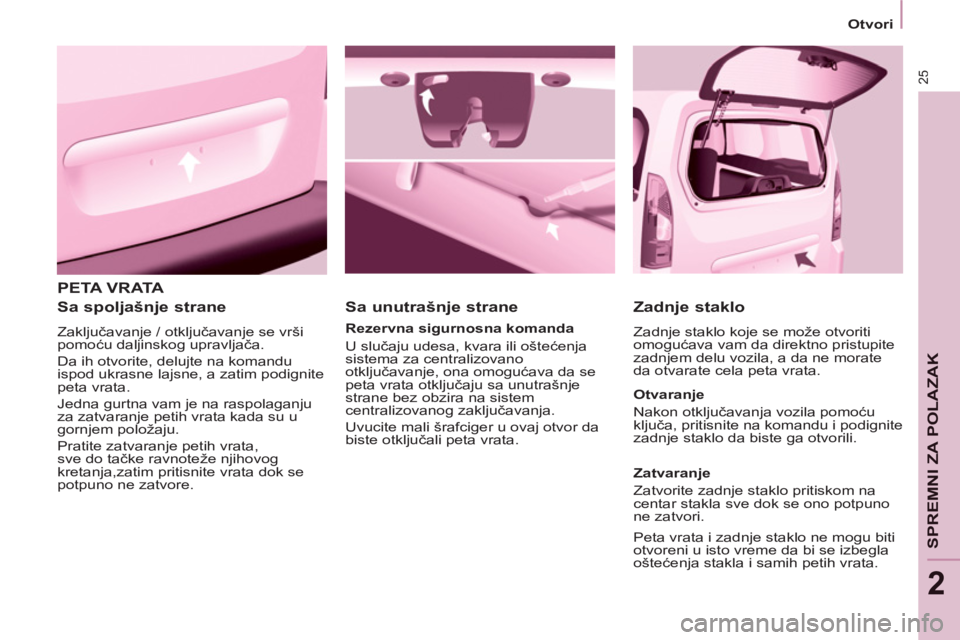

PETA VRATA

Sa spoljašnje strane

Zaključavanje / otključavanje se vrši
pomoću daljinskog upravljača.
Da ih otvorite, delujte na komandu
ispod ukrasne lajsne, a zatim podignite
peta vrata .
Jedna gurtna vam je na raspolaganju
za zatvaranje petih vrata kada su u
gornjem položaju.
Pratite zatvaranje petih vrata,
sve do tačke ravnoteže njihovog
kretanja,zatim pritisnite vrata dok se
potpuno ne zatvore.


Sa unutrašnje strane


Rezervna sigurnosna komanda
U slučaju udesa, kvara ili oštećenja
sistema za centralizovano
otključavanje, ona omogućava da se
peta vrata otključaju sa unutrašnje
strane bez obzira na sistem
centralizovanog zaključavanja.
Uvucite mali šrafciger u ovaj otvor da
biste otključali peta vrata.



Zadnje staklo

Zadnje staklo koje se može otvoriti
omogućava vam da direktno pristupite
zadnjem delu vozila, a da ne morate
da otvarate cela peta vrata.

Otvaranje
Nakon otključavanja vozila pomoću
ključa, pritisnite na komandu i podignite
zadnje staklo da biste ga otvorili.

Zatvaranje
Zatvorite zadnje staklo pritiskom na
centar stakla sve dok se ono potpuno
ne zatvori.

Peta vrata i zadnje staklo ne mogu biti
otvoreni u isto vreme da bi se izbegla
oštećenja stakla i samih petih vrata.

26
Otvori

Vožnja sa zaključanim vratima
može da oteža izlaz u slučaju
opasnosti.

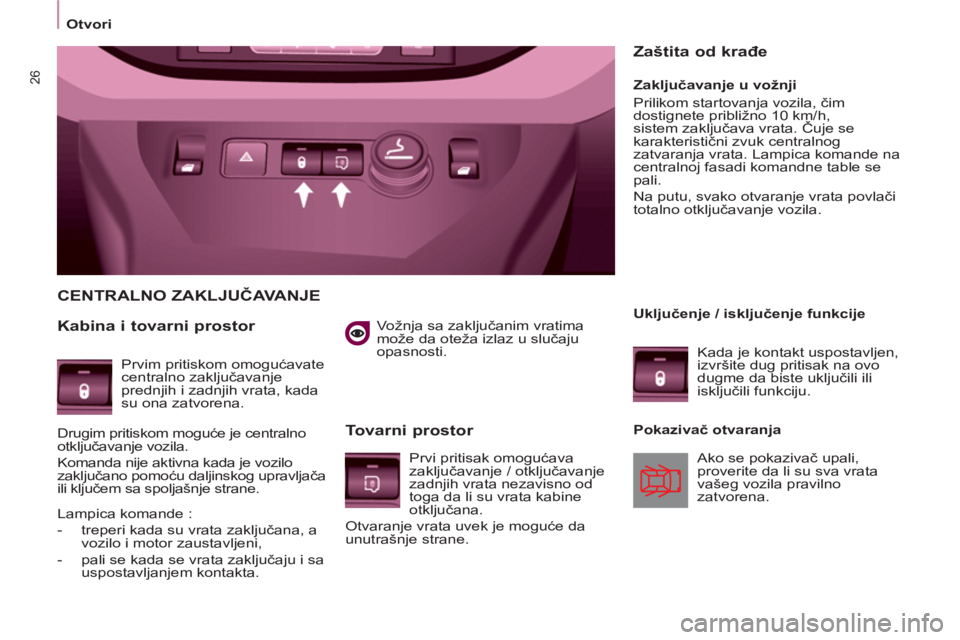

CENTRALNO ZAKLJUČAVANJE

Kabina i tovarni prostor

Tovarni prostor


Zaključavanje u vožnji
Prilikom startovanja vozila, čim
dostignete približno 10 km/h,
sistem zaključava vrata. Čuje se
karakteristični zvuk centralnog
zatvaranja vrata. Lampica komande na
centralnoj fasadi komandne table se
pali.
Na putu, svako otvaranje vrata povlači
totalno otključavanje vozila.


Zaštita od krađe

Prvim pritiskom omogućavate
centralno zaključavanje
prednjih i zadnjih vrata, kada
su ona zatvorena.
Drugim pritiskom moguće je centralno
otključavanje vozila.
Komanda nije aktivna kada je vozilo
zaključano pomoću daljinskog upravljača
ili ključem sa spoljašnje strane.
Uključenje / isključenje funkcije
Kada je kontakt uspostavljen,
izvršite dug pritisak na ovo
dugme da biste uključili ili
isključili funkciju.



Pokazivač otvaranja

Ako se pokazivač upali,
proverite da li su sva vrata
vašeg vozila pravilno
zatvorena.
Prvi pritisak omogućava
zaključavanje / otključavanje
zadnjih vrata nezavisno od
toga da li su vrata kabine
otključana.
Otvaranje vrata uvek je moguće da
unutrašnje strane.
Lampica komande :


- treperi kada su vrata zaključana, a
vozilo i motor zaustavljeni,

- pali se kada se vrata zaključaju i sa
uspostavljanjem kontakta.

2


Vozačko mesto

27
SPREMNI ZA POLAZAK

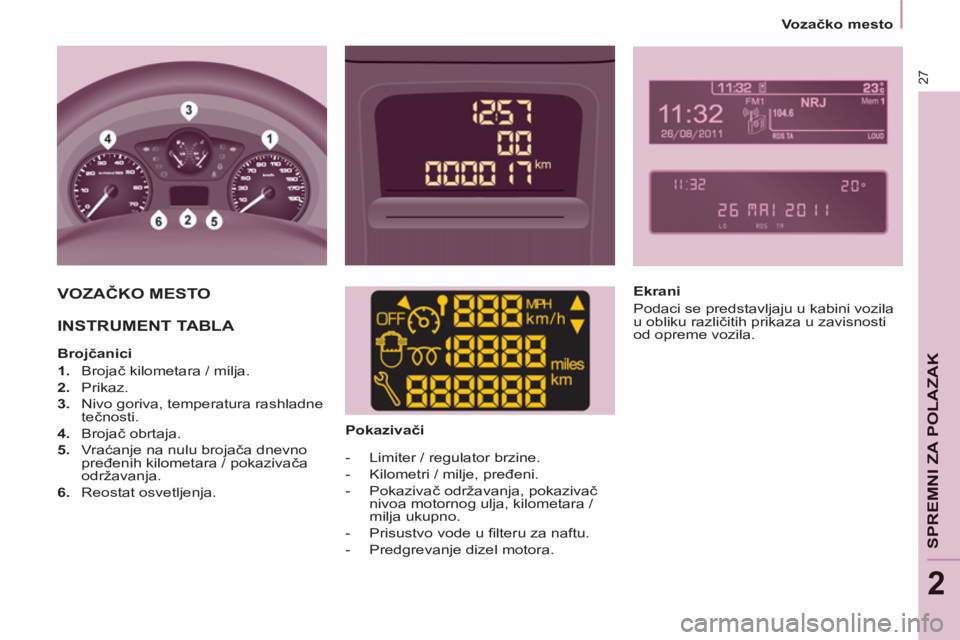

VOZAČKO MESTO
INSTRUMENT TABLA



Brojčanici


1.
Brojač kilometara / milja.

2.
Prikaz.

3.
Nivo goriva, temperatura rashladne
tečnosti.

4.
Brojač obrtaja.

5.
Vraćanje na nulu brojača dnevno
pređenih kilometara / pokazivača
održavanja.

6.
Reostat osvetljenja.



Pokazivači


- Limiter / regulator brzine.

- Kilometri / milje, pređeni.

- Pokazivač održavanja, pokazivač
nivoa motornog ulja, kilometara /
milja ukupno.

- Prisustvo vode u fi lteru za naftu.

- Predgrevanje dizel motora.


Ekrani
Podaci se predstavljaju u kabini vozila
u obliku različitih prikaza u zavisnosti
od opreme vozila.

Vozačko mesto

28

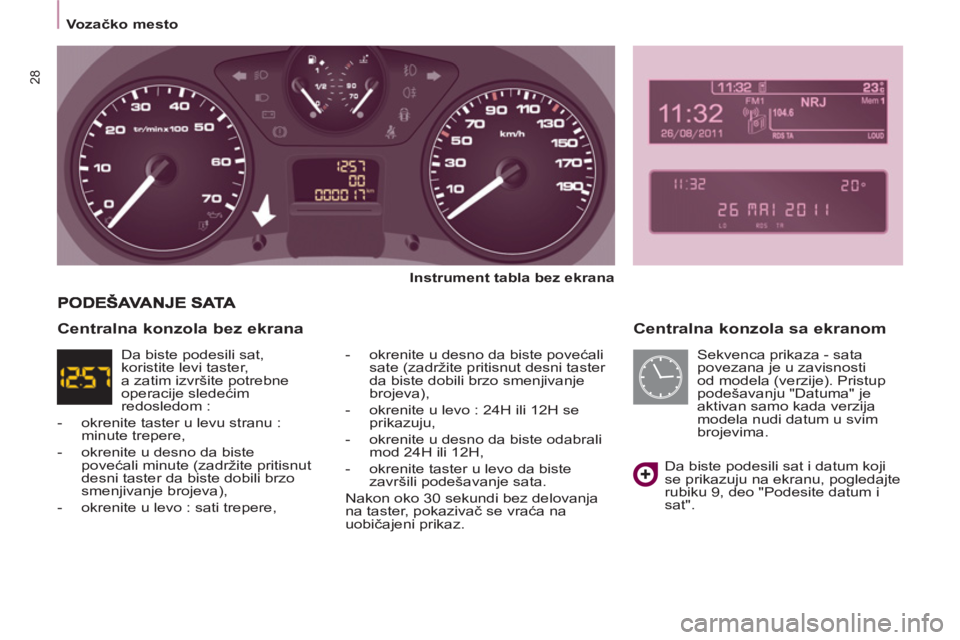

Centralna konzola sa ekranom


Instrument tabla bez ekrana


- okrenite u desno da biste povećali
sate (zadržite pritisnut desni taster
da biste dobili brzo smenjivanje
brojeva),

- okrenite u levo : 24H ili 12H se
prikazuju,

- okrenite u desno da biste odabrali
mod 24H ili 12H,

- okrenite taster u levo da biste
završili podešavanje sata.
Nakon oko 30 sekundi bez delovanja
na taster, pokazivač se vraća na
uobičajeni prikaz.

Da biste podesili sat i datum koji
se prikazuju na ekranu, pogledajte
rubiku 9, deo "Podesite datum i
sat".


Centralna konzola bez ekrana

Da biste podesili sat,
koristite levi taster,
a zatim izvršite potrebne
operacije sledećim
redosledom :


- okrenite taster u levu stranu :
minute trepere,

- okrenite u desno da biste
povećali minute (zadržite pritisnut
desni taster da biste dobili brzo
smenjivanje brojeva),

- okrenite u levo : sati trepere, Sekvenca prikaza - sata
povezana je u zavisnosti
od modela (verzije). Pristup
podešavanju "Datuma" je
aktivan samo kada verzija
modela nudi datum u svim
brojevima.

2


Vozačko mesto

29
SPREMNI ZA POLAZAK

Pokazivači

Prilikom svakog startovanja : niz pokazivača se pali i vrši se kontrolni auto-test. Kroz nekoliko sekundi oni se gase. Dok
motor radi : pokazivač postaje upozorenje ukoliko ostane upaljen ili kada počne da treperi. Ovo prvo upozorenje praćeno je
zvučnim signalom i porukom koja se pojavljuje na ekranu.
Nemojte zanemarivati ova upozorenja.

Pokazivač

je

označava

Rešenje - delovanje





STOP

upaljen,
povezan
sa drugim
pokazivačem
i praćen
porukom na
ekranu. velike nepravilnosti u
radu koje se odnose na
pokazivače "Nivo kočione
tečnosti", "Pritisak i
temperatura ulja u motoru",
"Temperatura rashladne
tečnosti", "Sistem za
elektronsku raspodelu
kočenja", "Servo-upravljač",
"Detekcija nedovoljnog
pritiska u gumama".
Zaustavljanje je obavezno, parkirajte se i
prekinite kontakt. Proverite u mreži CITROËN
ili u stručnom servisu.





Parkirna
kočnica /
Nivo kočione
tečnosti / REF
upaljen. zategnuta ili loše spuštena
kočnica. Otpusite kočnicu i pokazivač se gasi.
upaljen. nedovoljan nivo tečnosti. Dopunite tečnošću koja ima preporuke CITROËN-a.

ako ostane
upaljen, uprkos
dovoljnom nivou
i povezan sa
pokazivačem ABS.
nepravilnost u radu
elektronske raspodele
kočenja.
Zaustavljanje je obavezno, parkirajte se i
prekinite kontakt. Proverite u mreži CITROËN
ili u stručnom servisu.




Pritisak i
temperatura
motornog ulja
upaljen u toku
vožnje. nedovoljan pritisak ili
povišena temperatura. Parkirajte, prekinite kontakt, zatim ga ostavite da
se ohladi. Vizuelno proverite nivo. Rubrika 6, deo
"Nivoi".
upaljen, iako je
nivo pravilan. veća nepravilnost. Proverite u mreži CITROËN ili u stručnom servisu.

Vozačko mesto

30

Pokazivač

je

označava

Rešenje - delovanje





Temperatura
nivoa
rashladne
tečnosti
upaljen sa
strelicom u
crvenoj zoni. nenormalno povećanje
temperature. Parkirajte i prekinite kontakt, zatim ostavite motor
da se ohladi. Vizuelno proverite nivo.
treperi. pad nivoa rashladne
tečnosti. Rubrika 6, odeljak "Nivoi". Obratite se mreži
CITROËN ili stručnom servisu.



Servis
privremeno
upaljen. manje nepravilnosti u radu
ili uzbuna. Konsultujte dnevnik upozorenja na instrument
tabli ili na ekranu. Ako je Vaše vozilo opremljeno
putnim računarom ili ekranom : pogledajte
rubriku 9, odeljak "Auto radio - Putni računar".
Obratite se mreži CITROËN ili stručnom servisu. ostaje upaljen. veće nepravilnosti.



Nevezan
sigurnosni
pojas vozača
upali se potom
treperi. vozač nije vezao svoj
sigurnosni pojas. Povucite kaiš, zatim uvucite vrh u kućište za
zaključavanje.

praćen zvučnim
signalom, zatim
ostaje upaljen. vožnja sa nevezanim
sigurnosnim pojasom. Proverite da li je zaključan povlačeći ga.
Rubrika 4, deo "Sigurnosni pojasevi".


EKO
neprekidno
treperi. Stop & Start je stavilo motor
u režim STOP, nakon što
se vozilo zaustavilo (crvena
svetla, gužva, ostalo...). Kada želite ponovo da upalite, pokazivač se
isključuje a motor automatski startuje u modu
START.
treperi
nekoliko
sekundi a
zatim se
isključi. Režim STOP trenutno nije
dostupan.
ili
Režim START se
automatski aktivirao. Rubrika 2, deo "Stop & Start".
