2015 CITROEN BERLINGO ELECTRIC Ghiduri De Utilizare (in Romanian)

27

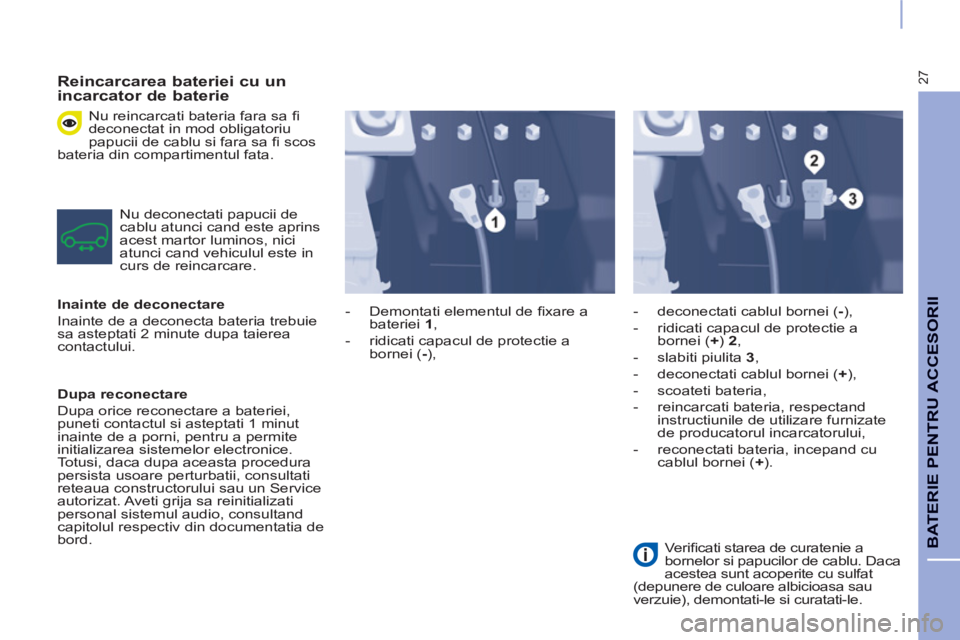

BATERIE PENTRU ACCESORII

Reincarcarea bateriei cu un
incarcator de baterie
Nu reincarcati bateria fara sa fi
deconectat in mod obligatoriu
papucii de cablu si fara sa fi scos
bateria din compartimentul fata.
Nu deconectati papucii de
cablu atunci cand este aprins
acest martor luminos, nici
atunci cand vehiculul este in
curs de reincarcare.

Inainte de deconectare

Inainte de a deconecta bateria trebuie
sa asteptati 2 minute dupa taierea
contactului.

Dupa reconectare

Dupa orice reconectare a bateriei,
puneti contactul si asteptati 1 minut
inainte de a porni, pentru a permite
initializarea sistemelor electronice.
Totusi, daca dupa aceasta procedura
persista usoare perturbatii, consultati
reteaua constructorului sau un Service
autorizat. Aveti grija sa reinitializati
personal sistemul audio, consultand
capitolul respectiv din documentatia de
bord.

- Demontati elementul de fi xare a
bateriei 1
,

- ridicati capacul de protectie a
bornei ( -
),
- deconectati cablul bornei ( -
),

- ridicati capacul de protectie a
bornei ( +
) 2
,

- slabiti piulita 3
,

- deconectati cablul bornei ( +
),

- scoateti bateria,

- reincarcati bateria, respectand
instructiunile de utilizare furnizate
de producatorul incarcatorului,

- reconectati bateria, incepand cu
cablul bornei ( +
).
Ve r ifi cati starea de curatenie a
bornelor si papucilor de cablu. Daca
acestea sunt acoperite cu sulfat
(depunere de culoare albicioasa sau
verzuie), demontati-le si curatati-le.

28
SIGURANTE FUZIBILE


Caseta cu sigurante fuzibile este
amplasata in partea inferioara a
plansei de bord (in partea stanga).
Elementele indicate sunt exclusiv
sigurante fuzibile ce pot fi inlocuite de
utilizator. Pentru orice alta interventie,
apelati la reteaua constructorului sau la
un Service autorizat.
Siguranta
fuzibila nr.
Intensitate
Functii
1 15 A Stergator de luneta.
3 5 A Airbaguri.
4 10 A Priza de diagnosticare, comanda retrovizor, cablu
proiectoare.
5 30 A Dispozitive de actionare geamuri.
6 30 A Mecanism de incuiere usi batante.
7 5 A Plafoniera spate, pavilion, torpedou.
8 20 A Sistem audio, ecran, alarma si sirena.
11 15 A Antifurt.
12 15 A Tablou de comanda climatizare, senzori de
proximitate fata si spate.
13 5 A Tablou de bord.
14 15 A Senzor de ploaie si de luminozitate, airbaguri.
15 5 A Alte mecanisme de incuiere.
17 40 A Degivrare luneta / retrovizoare.

29

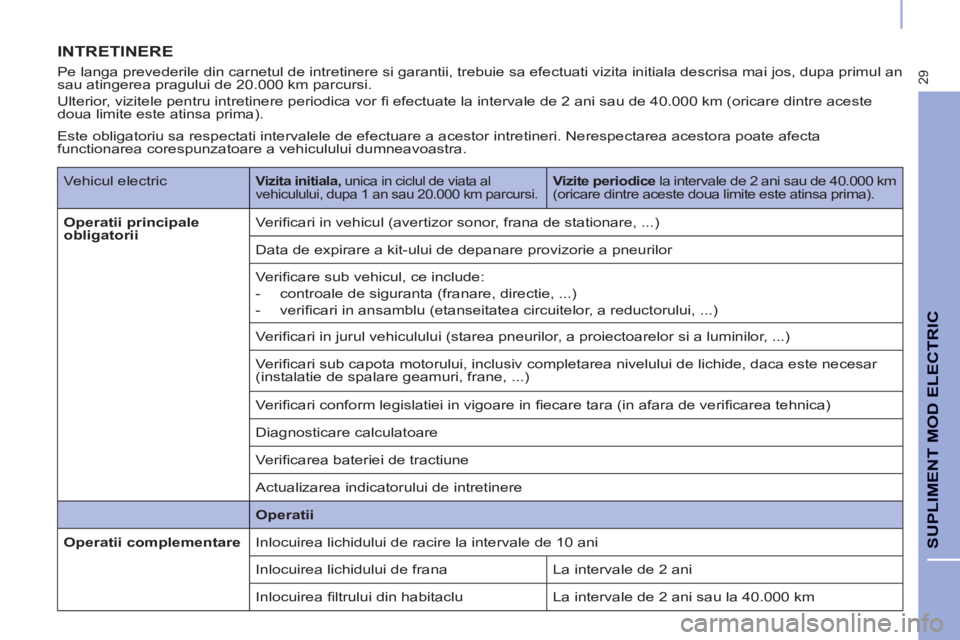

SUPLIMENT MOD ELECTRIC
INTRETINERE

Pe langa prevederile din carnetul de intretinere si garantii, trebuie sa efectuati vizita initiala descrisa mai jos, dupa primul an
sau atingerea pragului de 20.000 km parcursi.
Ulterior, vizitele pentru intretinere periodica vor fi efectuate la intervale de 2 ani sau de 40.000 km (oricare dintre aceste
doua limite este atinsa prima).
Vehicul electric


Vizita initiala,
unica in ciclul de viata al
vehiculului, dupa 1 an sau 20.000 km parcursi.
Vizite periodice
la intervale de 2 ani sau de 40.000 km
(oricare dintre aceste doua limite este atinsa prima).

Operatii principale
obligatorii
Verifi cari in vehicul (avertizor sonor, frana de stationare, ...)
Data de expirare a kit-ului de depanare provizorie a pneurilor
Verifi care sub vehicul, ce include:


- controale de siguranta (franare, directie, ...)

- verifi cari in ansamblu (etanseitatea circuitelor, a reductorului, ...)
Verifi cari in jurul vehiculului (starea pneurilor, a proiectoarelor si a luminilor, ...)
Verifi cari sub capota motorului, inclusiv completarea nivelului de lichide, daca este necesar
(instalatie de spalare geamuri, frane, ...)
Verifi cari conform legislatiei in vigoare in fi ecare tara (in afara de verifi carea tehnica)
Diagnosticare calculatoare
Verifi carea bateriei de tractiune
Actualizarea indicatorului de intretinere

Operatii


Operatii complementare
Inlocuirea lichidului de racire la intervale de 10 ani
Inlocuirea lichidului de frana La intervale de 2 ani
Inlocuirea fi ltrului din habitaclu La intervale de 2 ani sau la 40.000 km
Este obligatoriu sa respectati intervalele de efectuare a acestor intretineri. Nerespectarea acestora poate afecta
functionarea corespunzatoare a vehiculului dumneavoastra.

30

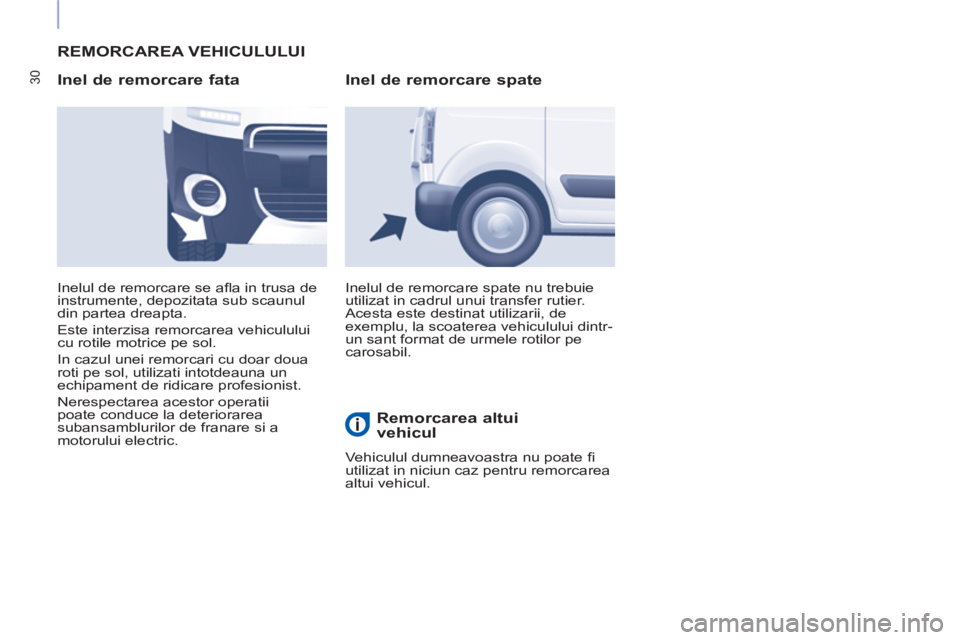

REMORCAREA VEHICULULUI

Inel de remorcare fata

Inelul de remorcare spate nu trebuie
utilizat in cadrul unui transfer rutier.
Acesta este destinat utilizarii, de
exemplu, la scoaterea vehiculului dintr-
un sant format de urmele rotilor pe
carosabil. Inelul de remorcare se afl a in trusa de
instrumente, depozitata sub scaunul
din partea dreapta.
Este interzisa remorcarea vehiculului
cu rotile motrice pe sol.
In cazul unei remorcari cu doar doua
roti pe sol, utilizati intotdeauna un
echipament de ridicare profesionist.
Nerespectarea acestor operatii
poate conduce la deteriorarea
subansamblurilor de franare si a
motorului electric.


Inel de remorcare spate

Remorcarea altui
vehicul
Vehiculul dumneavoastra nu poate fi
utilizat in niciun caz pentru remorcarea
altui vehicul.

31
SUPLIMENT MOD ELECTRIC
MOTORIZARE SI BATERIE DE TRACTIUNE
Autonomia vehiculului, omologata in cadrul ciclului NEDC, este de 170 km. Aceasta autonomie poate varia in functie
de mai multi parametri, cei mai importanti dintre acestia fi ind utilizarea incalzirii si a climatizarii, stilul de conducere
adoptat de conducator, tipul de traseu si gradul de uzura a bateriei de tractiune.
Gradul de uzura a bateriei de tractiune depinde, de asemenea, de mai multi parametri, cum ar fi temperatura exterioara,
kilometrajul vehiculului, frecventa utilizarii reincarcarilor rapide…
Motor electric




Tehnologie
Sincron cu magneti permanenti
Putere maxima, in kW: norma CE (kW)
49
Turatie de putere maxima, in rotatii pe minut (rot/min)
4 000 - 9 200
Cuplu maxim, in Newton metru: norma CE (Nm)
200
Turatie de cuplu maxim, in rotatii pe minut (rot/min)
0 - 1 500

Baterie de tractiune




Tehnologie
Litiu - ion

Incarcare normala

Tensiunea curentului alternativ, in V: (V) CA
230
Timp de reincarcare completa (de la 0% la 100%), in functie de intensitatea
exprimata in A:


- 16 A

- 14 A

- 10 A

- 8 A
In functie de reteaua electrica existenta in tara.
Timp minim masurat pentru temperaturi exterioare cuprinse intre 0 si 40 °C.
7 ore 30
8 ore 30
12 ore
15 ore

Incarcare rapida

Timp de reincărcare (80% din capacitate), pornind de la rezerva
< 30 minute

32
ELEMENTE DE IDENTIFICARE


A. Placuta constructorului.
Este situată pe stalpul din mijloc, pe
partea dreaptă.
1 - VF Număr în seria tipului.
2 - Masa maxima tehnic admisibila
incarcat (MTAC).
3 - Masa totală rulantă autorizata
(MTRA).
4.1 - Masa maxima pe axa fata.
4.2 - Masa maxima pe axa spate.
B. Numar de serie.
Este poansonat pe pasajul roţii
dreapta-fata.
C. Pneuri si reper vopsea.
Eticheta C
aplicata pe usa din fata
indică:


- dimensiunile jantelor si pneurilor,

- marcile pneurilor omologate de
constructor,

- presiunile de umfl are (verifi carea
presiunii din pneuri trebuie
efectuată la rece, cel puţin o data
pe lună),

- reperul culorii vopselei.
