2015 CITROEN BERLINGO ELECTRIC Ghiduri De Utilizare (in Romanian)

Schimbarea unui bec

127
7

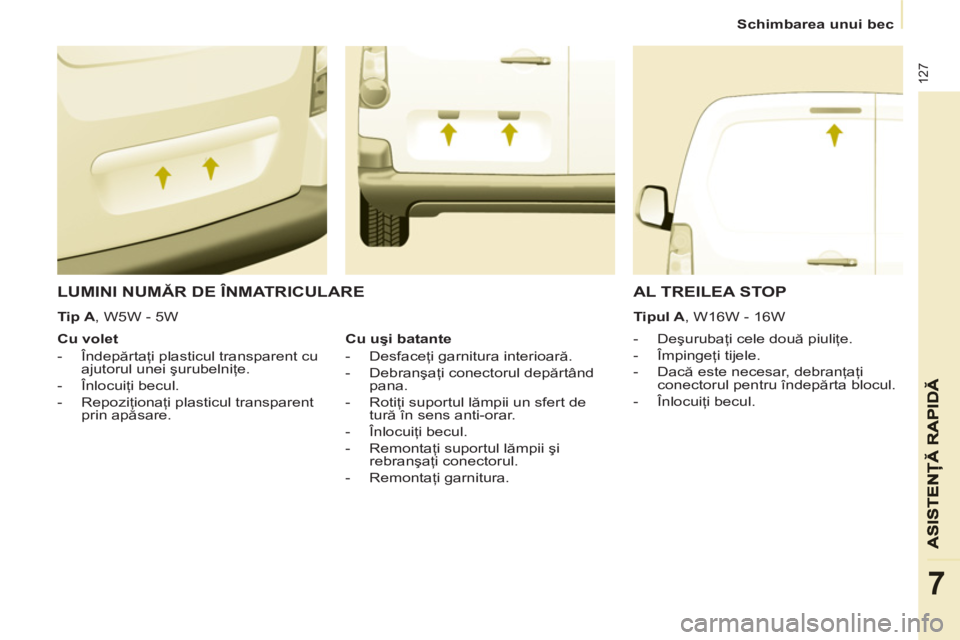

LUMINI NUMĂR DE ÎNMATRICULARE




- Deşurubaţi cele două piuliţe.

- Împingeţi tijele.

- Dacă este necesar, debranţaţi
conectorul pentru îndepărta blocul.

- Înlocuiţi becul.


Cu volet


- Îndepărtaţi plasticul transparent cu
ajutorul unei şurubelniţe.

- Înlocuiţi becul.

- Repoziţionaţi plasticul transparent
prin apăsare.


AL TREILEA STOP


TipuI A
, W16W - 16W

Cu uşi batante


- Desfaceţi garnitura interioară.

- Debranşaţi conectorul depărtând
pana.

- Rotiţi suportul lămpii un sfert de
tură în sens anti-orar.

- Înlocuiţi becul.

- Remontaţi suportul lămpii şi
rebranşaţi conectorul.

- Remontaţi garnitura.



Tip A
, W5W - 5W

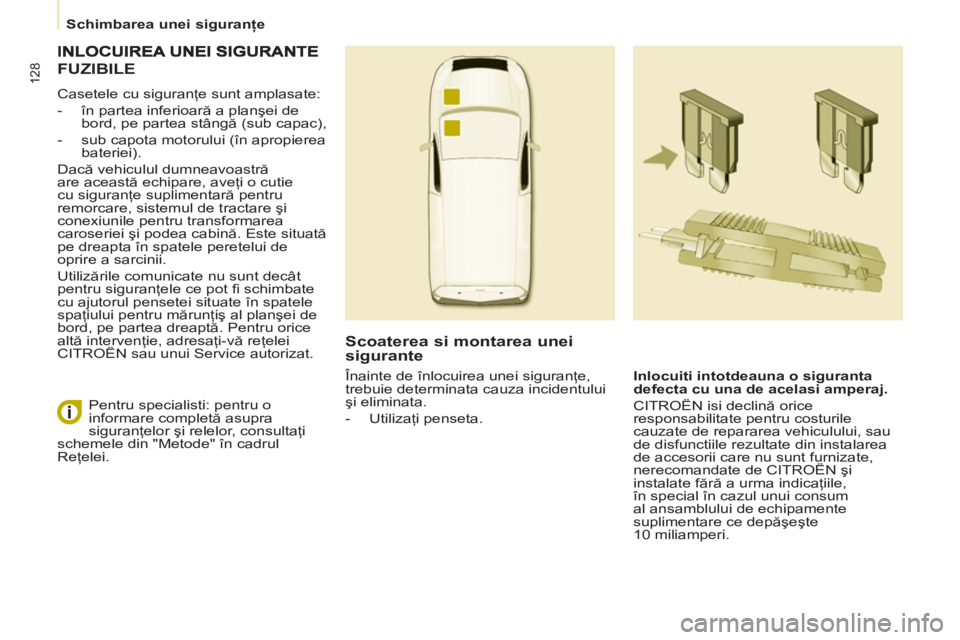

Schimbarea unei siguranţe

128FUZIBILE

Casetele cu siguranţe sunt amplasate:


- în partea inferioară a planşei de
bord, pe partea stângă (sub capac),

- sub capota motorului (în apropierea
bateriei).
Dacă vehiculul dumneavoastră
are această echipare, aveţi o cutie
cu siguranţe suplimentară pentru
remorcare, sistemul de tractare şi
conexiunile pentru transformarea
caroseriei şi podea cabină. Este situată
pe dreapta în spatele peretelui de
oprire a sarcinii.
Utilizările comunicate nu sunt decât
pentru siguranţele ce pot fi schimbate
cu ajutorul pensetei situate în spatele
spaţiului pentru mărunţiş al planşei de
bord, pe partea dreaptă. Pentru orice
altă intervenţie, adresaţi-vă reţelei
CITROËN sau unui Service autorizat.

Scoaterea si montarea unei
sigurante

Inlocuiti intotdeauna o siguranta
defecta cu una de acelasi amperaj.

CITROËN isi declină orice
responsabilitate pentru costurile
cauzate de repararea vehiculului, sau
de disfunctiile rezultate din instalarea
de accesorii care nu sunt furnizate,
nerecomandate de CITROËN şi
instalate fără a urma indicaţiile,
în special în cazul unui consum
al ansamblului de echipamente
suplimentare ce depăşeşte
10 miliamperi. Pentru specialisti: pentru o
informare completă asupra
siguranţelor şi relelor, consultaţi
schemele din "Metode" în cadrul
Reţelei. Înainte de înlocuirea unei siguranţe,
trebuie determinata cauza incidentului
şi eliminata.


- Utilizaţi penseta.

Schimbarea unei siguranţe

129
7

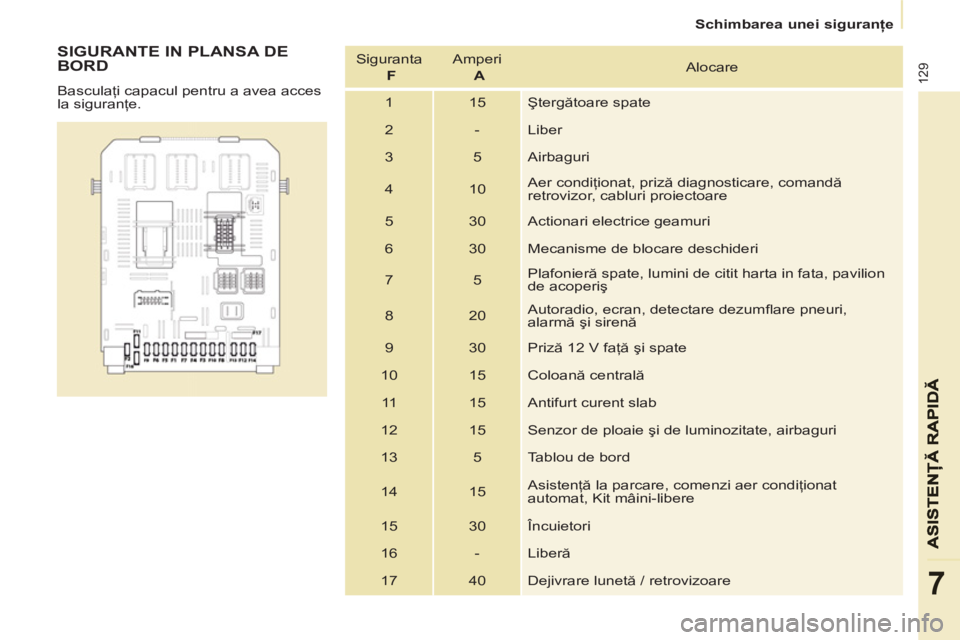

SIGURANTE IN PLANSA DE
BORD
Basculaţi capacul pentru a avea acces
la siguranţe. Siguranta
F
Amperi
A
Alocare
1 15 Ştergătoare spate
2 - Liber
3 5 Airbaguri
4 10 Aer condiţionat, priză diagnosticare, comandă
retrovizor, cabluri proiectoare
5 30 Actionari electrice geamuri
6 30 Mecanisme de blocare deschideri
7 5 Plafonieră spate, lumini de citit harta in fata, pavilion
de acoperiş
8 20 Autoradio, ecran, detectare dezumfl are pneuri,
alarmă şi sirenă
9 30 Priză 12 V faţă şi spate
10 15 Coloană centrală
11 15
Antifurt curent slab
12 15 Senzor de ploaie şi de luminozitate, airbaguri
13 5 Tablou de bord
14 15 Asistenţă la parcare, comenzi aer condiţionat
automat, Kit mâini-libere
15 30 Încuietori
16 - Liberă
17 40 Dejivrare lunetă / retrovizoare

Schimbarea unei siguranţe

130

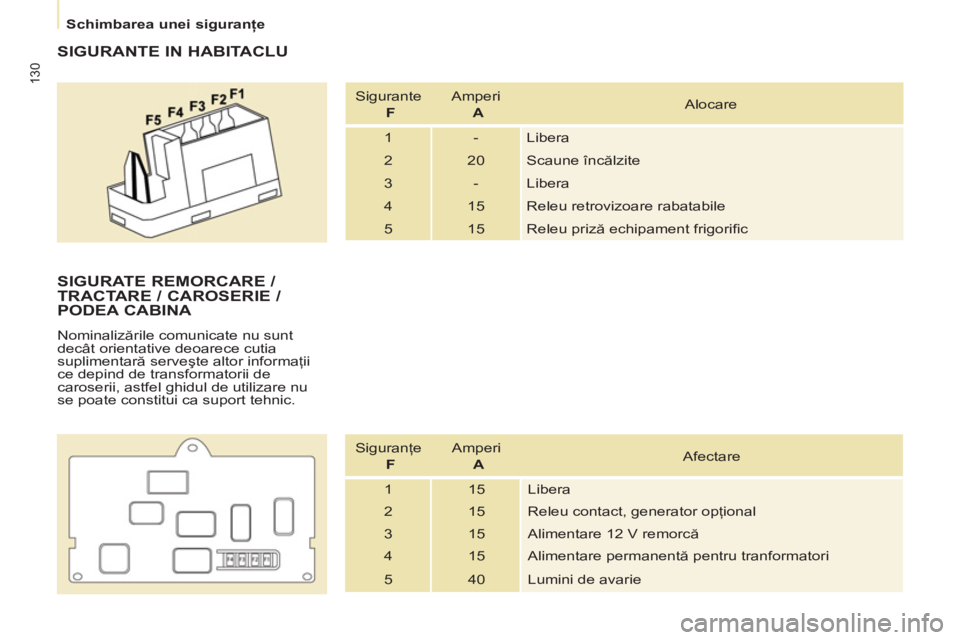

SIGURANTE IN HABITACLU

Sigurante
F
Amperi
A
Alocare
1 - Libera
2 20 Scaune încălzite
3 - Libera
4 15 Releu retrovizoare rabatabile
5 15 Releu priză echipament frigorifi c


SIGURATE REMORCARE /
TRACTARE / CAROSERIE /
PODEA CABINA
Nominalizările comunicate nu sunt
decât orientative deoarece cutia
suplimentară serveşte altor informaţii
ce depind de transformatorii de
caroserii, astfel ghidul de utilizare nu
se poate constitui ca suport tehnic.
Siguranţe
F
Amperi
A
Afectare
1 15 Libera
2 15 Releu contact, generator opţional
3 15 Alimentare 12 V remorcă
4 15 Alimentare permanentă pentru tranformatori
5 40 Lumini de avarie

Schimbarea unei siguranţe

131
7


SIGRANTE SUB CAPOTA
MOTORULUI
După ce aţi deschis capota, declipsaţi
şi basculaţi cutia pentru a avea acces
la siguranţe. Sigurante
F
Amperi
A
Afectare
1 20 Control motor
2 15 Claxon
3 10 Pompă spălător de geamuri fata si spate
4 20 Pompă spălător proiectoare sau LED
5 15 Subansamble motor
6 10 Senzor de unghi volan, ESC
7 10 Contactor stop, contactor ambreiaj
8 25 Demaror
9 10 Motor fascicul proiectoare, cutie gestionare
parc
10 30 Subansamble motor
11 40 Liberă
12 30 Ştergătoare
13 40 BSI (boîtier servitude intelligent)

14 30 Pompă
15 10 Fază lungă dreapta
16 10 Fază lungă stânga
17 15 Fază scurtă dreapta
18 15 Fază scurtă stânga

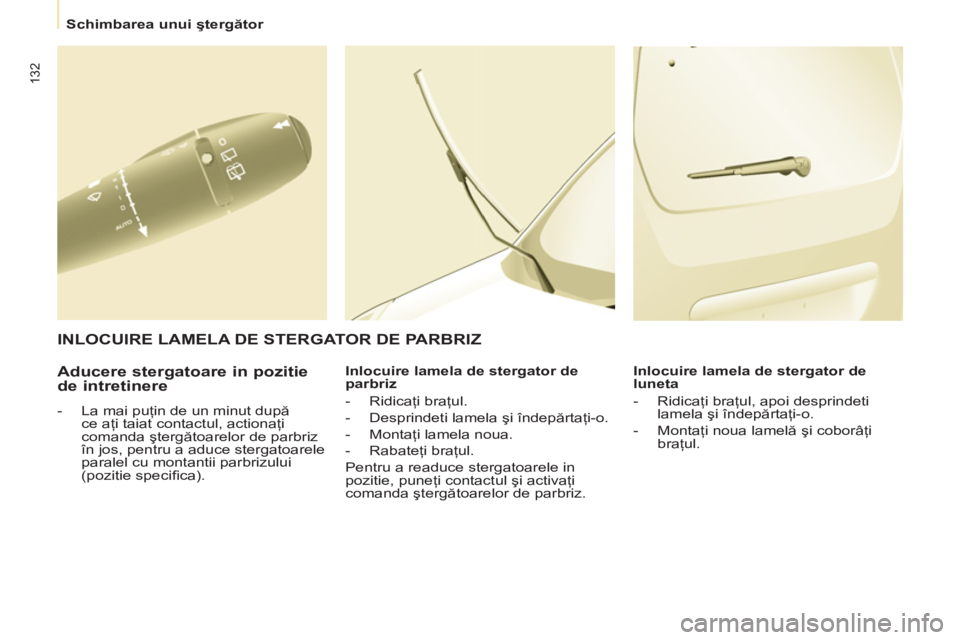

Schimbarea unui ştergător

132


Aducere stergatoare in pozitie
de intretinere


- La mai puţin de un minut după
ce aţi taiat contactul, actionaţi
comanda ştergătoarelor de parbriz
în jos, pentru a aduce stergatoarele
paralel cu montantii parbrizului
(pozitie specifi ca).
Inlocuire lamela de stergator de
parbriz


- Ridicaţi braţul.

- Desprindeti lamela şi îndepărtaţi-o.

- Montaţi lamela noua.

- Rabateţi braţul.
Pentru a readuce stergatoarele in
pozitie, puneţi contactul şi activaţi
comanda ştergătoarelor de parbriz.
Inlocuire lamela de stergator de
luneta


- Ridicaţi braţul, apoi desprindeti
lamela şi îndepărtaţi-o.

- Montaţi noua lamelă şi coborâţi
braţul.



INLOCUIRE LAMELA DE STERGATOR DE PARBRIZ

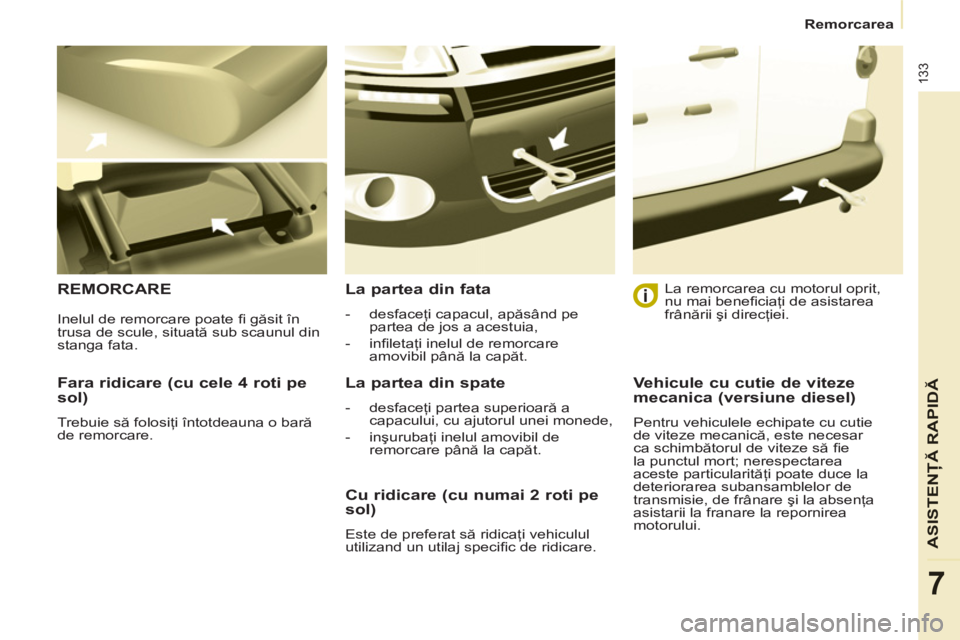

Remorcarea

133
ASISTENŢĂ RAPID
Ă
7


Fara ridicare (cu cele 4 roti pe
sol)
Trebuie să folosiţi întotdeauna o bară
de remorcare.

REMORCARE
La partea din fata



- desfaceţi capacul, apăsând pe
partea de jos a acestuia,

- infi letaţi inelul de remorcare
amovibil până la capăt.



La partea din spate



- desfaceţi partea superioară a
capacului, cu ajutorul unei monede,

- inşurubaţi inelul amovibil de
remorcare până la capăt.

La remorcarea cu motorul oprit,
nu mai benefi ciaţi de asistarea
frânării şi direcţiei.


Cu ridicare (cu numai 2 roti pe
sol)
Este de preferat să ridicaţi vehiculul
utilizand un utilaj specifi c de ridicare. Inelul de remorcare poate fi găsit în
trusa de scule, situată sub scaunul din
stanga fata.

Vehicule cu cutie de viteze
mecanica (versiune diesel)
Pentru vehiculele echipate cu cutie
de viteze mecanică, este necesar
ca schimbătorul de viteze să fi e
la punctul mort; nerespectarea
aceste particularităţi poate duce la
deteriorarea subansamblelor de
transmisie, de frânare şi la absenţa
asistarii la franare la repornirea
motorului.

134

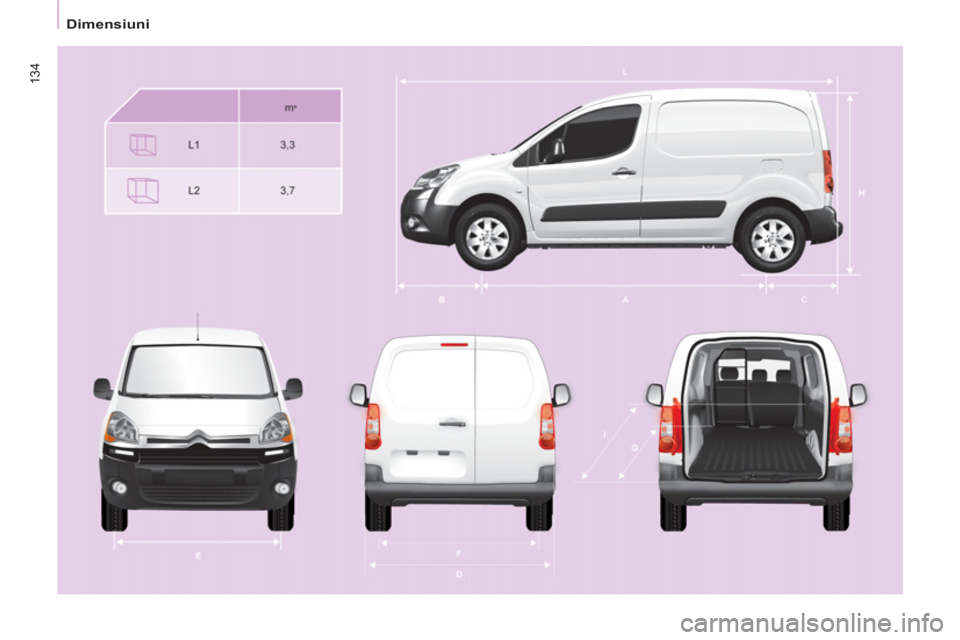

Dimensiuni
