2015 Alfa Romeo 4C Notice d'entretien (in French)

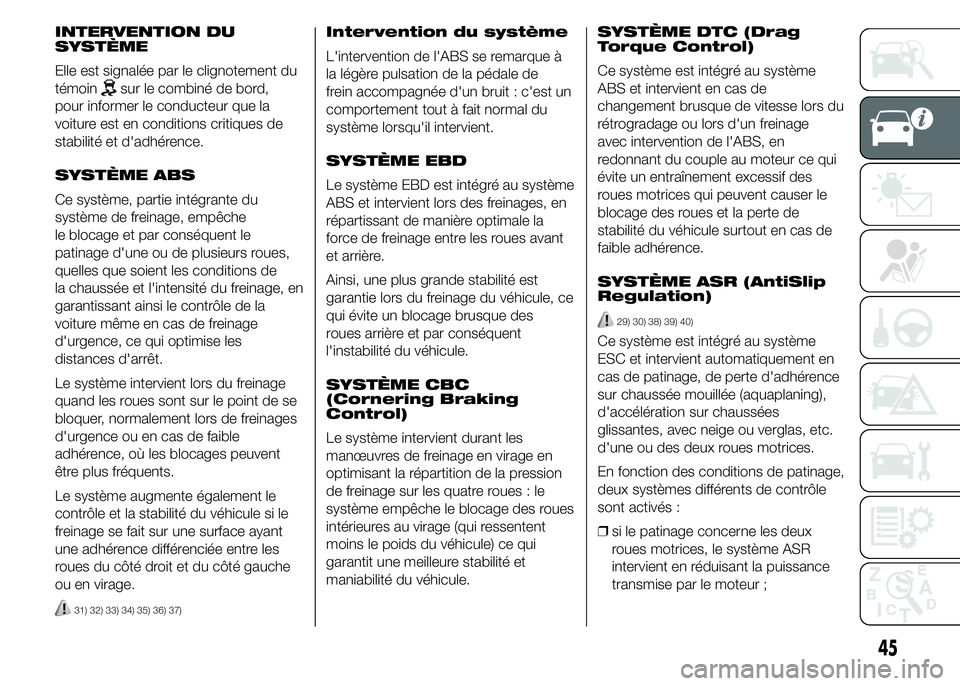

INTERVENTION DU
SYSTÈME
Elle est signalée par le clignotement du
témoin
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.
SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche
le blocage et par conséquent le
patinage d'une ou de plusieurs roues,
quelles que soient les conditions de
la chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en virage.
31) 32) 33) 34) 35) 36) 37)
Intervention du système
L'intervention de l'ABS se remarque à
la légère pulsation de la pédale de
frein accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
SYSTÈME EBD
Le système EBD est intégré au système
ABS et intervient lors des freinages, en
répartissant de manière optimale la
force de freinage entre les roues avant
et arrière.
Ainsi, une plus grande stabilité est
garantie lors du freinage du véhicule, ce
qui évite un blocage brusque des
roues arrière et par conséquent
l'instabilité du véhicule.
SYSTÈME CBC
(Cornering Braking
Control)
Le système intervient durant les
manœuvres de freinage en virage en
optimisant la répartition de la pression
de freinage sur les quatre roues : le
système empêche le blocage des roues
intérieures au virage (qui ressentent
moins le poids du véhicule) ce qui
garantit une meilleure stabilité et
maniabilité du véhicule.SYSTÈME DTC (Drag
Torque Control)
Ce système est intégré au système
ABS et intervient en cas de
changement brusque de vitesse lors du
rétrogradage ou lors d'un freinage
avec intervention de l'ABS, en
redonnant du couple au moteur ce qui
évite un entraînement excessif des
roues motrices qui peuvent causer le
blocage des roues et la perte de
stabilité du véhicule surtout en cas de
faible adhérence.
SYSTÈME ASR (AntiSlip
Regulation)
29) 30) 38) 39) 40)
Ce système est intégré au système
ESC et intervient automatiquement en
cas de patinage, de perte d'adhérence
sur chaussée mouillée (aquaplaning),
d'accélération sur chaussées
glissantes, avec neige ou verglas, etc.
d'une ou des deux roues motrices.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :
❒si le patinage concerne les deux
roues motrices, le système ASR
intervient en réduisant la puissance
transmise par le moteur ;
45

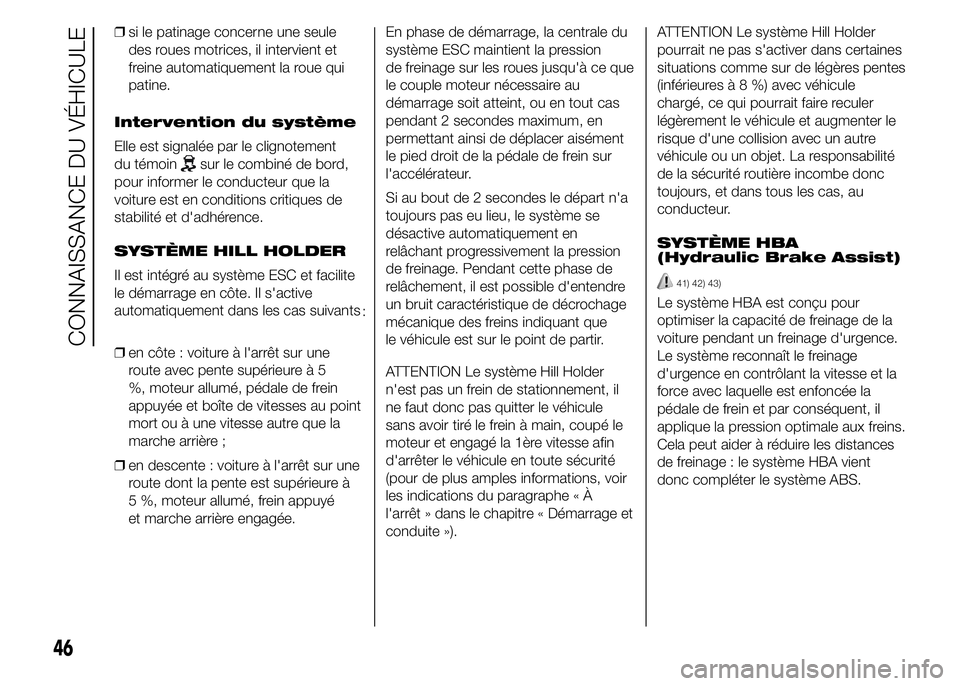

❒si le patinage concerne une seule
des roues motrices, il intervient et
freine automatiquement la roue qui
patine.
Intervention du système
Elle est signalée par le clignotement
du témoin
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.
SYSTÈME HILL HOLDER
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas suivants
:
❒en côte : voiture à l'arrêt sur une
route avec pente supérieure à 5
%, moteur allumé, pédale de frein
appuyée et boîte de vitesses au point
mort ou à une vitesse autre que la
marche arrière ;
❒en descente : voiture à l'arrêt sur une
route dont la pente est supérieure à
5 %, moteur allumé, frein appuyé
et marche arrière engagée.En phase de démarrage, la centrale du
système ESC maintient la pression
de freinage sur les roues jusqu'à ce que
le couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.
Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, il est possible d'entendre
un bruit caractéristique de décrochage
mécanique des freins indiquant que
le véhicule est sur le point de partir.
ATTENTION Le système Hill Holder
n'est pas un frein de stationnement, il
ne faut donc pas quitter le véhicule
sans avoir tiré le frein à main, coupé le
moteur et engagé la 1ère vitesse afin
d'arrêter le véhicule en toute sécurité
(pour de plus amples informations, voir
les indications du paragraphe « À
l'arrêt » dans le chapitre « Démarrage et
conduite »).ATTENTION Le système Hill Holder
pourrait ne pas s'activer dans certaines
situations comme sur de légères pentes
(inférieuresà8%)avec véhicule
chargé, ce qui pourrait faire reculer
légèrement le véhicule et augmenter le
risque d'une collision avec un autre
véhicule ou un objet. La responsabilité
de la sécurité routière incombe donc
toujours, et dans tous les cas, au
conducteur.
SYSTÈME HBA
(Hydraulic Brake Assist)
41) 42) 43)
Le système HBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système HBA vient
donc compléter le système ABS.
46
CONNAISSANCE DU VÉHICULE

On obtient l'assistance maximale du
système HBA en appuyant très
rapidement sur la pédale de frein. En
outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage,
en évitant d'appuyer dessus par
intermittence.
Maintenir la pression sur la pédale de
frein jusqu'à ce que le freinage ne
soit plus nécessaire.
Le système HBA se désactive quand la
pédale de frein est relâchée.
SYSTÈME « ELECTRONIC
Q2 » (« E-Q2 »)
Le système « Electronic Q2 » intervient
lors des accélérations en virage, en
freinant la roue motrice interne et en
augmentant ainsi la motricité de la roue
externe (plus chargée que le poids du
véhicule) : le couple est ainsi réparti
de manière optimale entre les roues
motrices selon les conditions de
conduite et de la chaussée, ce qui rend
la conduite plus efficace et sportive.SYSTÈME « PRE-FILL »
(RAB - Ready Alert
Brake)
(uniquement avec le mode « Dynamic »
ou « Race » activés)
C'est une fonction qui s'active
automatiquement en cas de
relâchement rapide de la pédale
d'accélérateur, en réduisant la course
des plaquettes de frein (avant et
arrière), et vise à préparer le système de
freinage en le rendant plus prêt, ce qui
permet ainsi de réduire les distances
d'arrêt en cas d'un freinage ultérieur.
ATTENTION
26) Le système ESC ne peut pas
modifier les lois naturelles de
la physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
27) Le système ESC ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.28) Les capacités du système ESC
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger sa sécurité et celle
des autres.
29) Pour que le système ASR
fonctionne correctement, il est
indispensable que les pneus
soient de la même marque et du
même type sur toutes les roues,
en parfaites conditions et surtout
du type et aux dimensions
préconisés. .
30) Les performances des systèmes
ESC et ASR ne doivent pas inciter
le conducteur à courir des risques
inutiles et injustifiés. La conduite
doit toujours se conformer aux
conditions de la chaussée, à la
visibilité et à la circulation. La
responsabilité de la sécurité
routière incombe donc toujours,
et dans tous les cas, au
conducteur.
31) Quand l'ABS intervient, et que
vous percevez les pulsations de
la pédale de frein, ne pas diminuer
la pression exercée, mais appuyer
à fond sur la pédale sans crainte
; il sera ainsi possible d'obtenir
une distance de freinage optimale
compte tenu des conditions de
la chaussée.
47

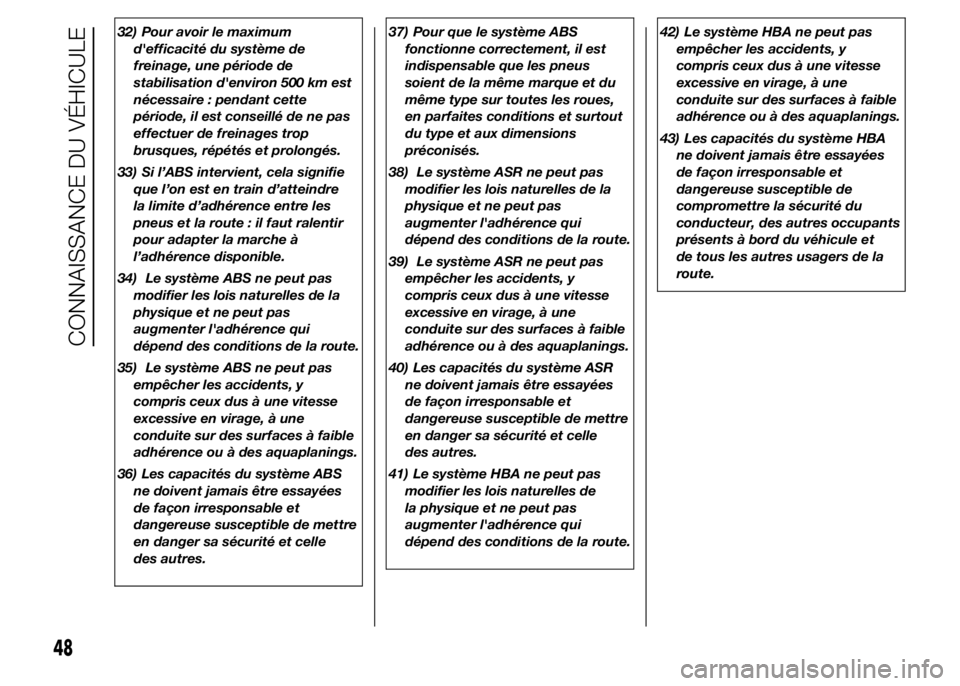

32) Pour avoir le maximum
d'efficacité du système de
freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette
période, il est conseillé de ne pas
effectuer de freinages trop
brusques, répétés et prolongés.
33) Si l’ABS intervient, cela signifie
que l’on est en train d’atteindre
la limite d’adhérence entre les
pneus et la route : il faut ralentir
pour adapter la marche à
l’adhérence disponible.
34) Le système ABS ne peut pas
modifier les lois naturelles de la
physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
35) Le système ABS ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
36) Les capacités du système ABS
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger sa sécurité et celle
des autres.37) Pour que le système ABS
fonctionne correctement, il est
indispensable que les pneus
soient de la même marque et du
même type sur toutes les roues,
en parfaites conditions et surtout
du type et aux dimensions
préconisés.
38) Le système ASR ne peut pas
modifier les lois naturelles de la
physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
39) Le système ASR ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
40) Les capacités du système ASR
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger sa sécurité et celle
des autres.
41) Le système HBA ne peut pas
modifier les lois naturelles de
la physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.42) Le système HBA ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
43) Les capacités du système HBA
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de
compromettre la sécurité du
conducteur, des autres occupants
présents à bord du véhicule et
de tous les autres usagers de la
route.
48
CONNAISSANCE DU VÉHICULE

SYSTÈME « Alfa
D.N.A. » (Système
de contrôle
dynamique
véhicule)
C'est un dispositif qui permet, en
actionnant le levier A fig. 47 (logé dans
le tunnel central) de sélectionner quatre
modes différents de réponse de la
voiture selon les exigences de conduite
et l'état de la chaussée :
❒d=DynamicouRace(mode pour
la conduite sportive) ;
❒n=Natural(mode pour la conduite
en conditions normales) ;
❒a=All Weather(mode pour la
conduite en conditions de faible
adhérence, par exemple en cas de
pluie ou neige).Le dispositif agit en outre sur les
systèmes de contrôle dynamique de la
voiture (moteur, boîte de vitesses,
système ESC).
MODE DE CONDUITE
Le levier A est de type monostable,
c'est-à-dire qu'il reste toujours en
position centrale.
Le mode de conduite choisi est signalé
par l'allumage de la LED
correspondante sur la platine et par
l'indication sur l'écran.
MODE « Natural »
Systèmes ESC et ASR :seuils
d'intervention visant au confort et à la
sécurité en cas de conduite et
d'adhérence normales.Système « Electronic Q2 » :le
système est réglé de manière à garantir
le meilleur confort possible de conduite.
Moteur et boîte de vitesses :
réponse standard.
MODE « Dynamic »
Activation
Pousser le levier A fig. 47 vers le haut
(au niveau de la lettre«d»)etlelaisser
dans cette position pendant 0,5
seconde et en tout cas jusqu'à
l'allumage de la LED correspondante
ou l'affichage de l'indication de
l'activation du mode « Dynamic » à
l'écran.
Lorsque le mode « Dynamic » est
activé, la page-écran relative à la
pression du turbocompresseur (bar) et
à la température d'huile moteur (°C)
est automatiquement affichée fig. 49 :
47A0L0108
48A0L0109
49A0L0110
49

Après avoir été relâché, le levier A
revient en position centrale.
Systèmes ESC et ASR :seuils
d'intervention visant à garantir un mode
de conduite amusant et sportif, tout
en assurant la stabilité du véhicule.
Système « Electronic Q2 » :le
système est réglé de manière à
augmenter la motricité dans les virages
lors de l'accélération, ce qui améliore
la souplesse du véhicule.
Moteur et boîte de vitesses :
adoption d'une programmation
sportive.
ATTENTION En mode « Dynamic », la
sensibilité de la pédale d'accélérateur
augmente considérablement, ce qui
peut rendre la conduite moins souple et
confortable.
Désactivation
Pour désactiver le mode « Dynamic » et
revenir au mode « Natural », il faut
pousser le levier A fig. 47 vers le bas
(au niveau de la lettre«a»)etlelaisser
dans cette position pendant 0,5
seconde. Dans ce cas, la LED
correspondant au mode « Natural »
s'allumera et l'écran affichera
l'indication de la désactivation du mode
« Natural ».MODE « Race »
Activation
Pousser le levier A fig. 47 vers le haut
(au niveau de la lettre«d»)etlelaisser
dans cette position pendant 5
secondes et en tout cas jusqu'à
l'affichage de l'indication de l'activation
du mode « Race » à l'écran. Lorsque
le mode « Race » est activé, la
page-écran relative au capteur
d'accélération latérale/longitudinale
(G-meter information) en prenant
comme unité de référence
l'accélération de gravité (G) est
automatiquement affichée fig. 50.Systèmes ESC et ASR :ces
systèmes sont désactivés afin d'assurer
une plus grande sportivité tout en
laissant le plein contrôle du véhicule au
conducteur. Lorsque le véhicule se
trouve en situation d'instabilité, le
système ESC se réactive
automatiquement quand on appuie sur
la pédale de frein jusqu'à l'intervention
de l'ABS, ce qui rétablit la stabilité
du véhicule.
Système « Electronic Q2 » :le
système est réglé de manière à
augmenter la motricité dans les virages
lors de l'accélération, ce qui améliore
la souplesse du véhicule.
Moteur et boîte de vitesses :
adoption d'une programmation
sportive.
ATTENTION En mode « Race », la
sensibilité de la pédale d'accélérateur
augmente considérablement, ce qui
peut rendre la conduite moins souple et
confortable.
ATTENTION En mode « Race », la boîte
de vitesses ne fonctionne qu'en
modalité manuelle (MANUAL). Pour
plus de précisions, se reporter à la
section « Utilisation de la boîte de
vitesses » au chapitre « Démarrage et
conduite ».
50A0L0111
50
CONNAISSANCE DU VÉHICULE

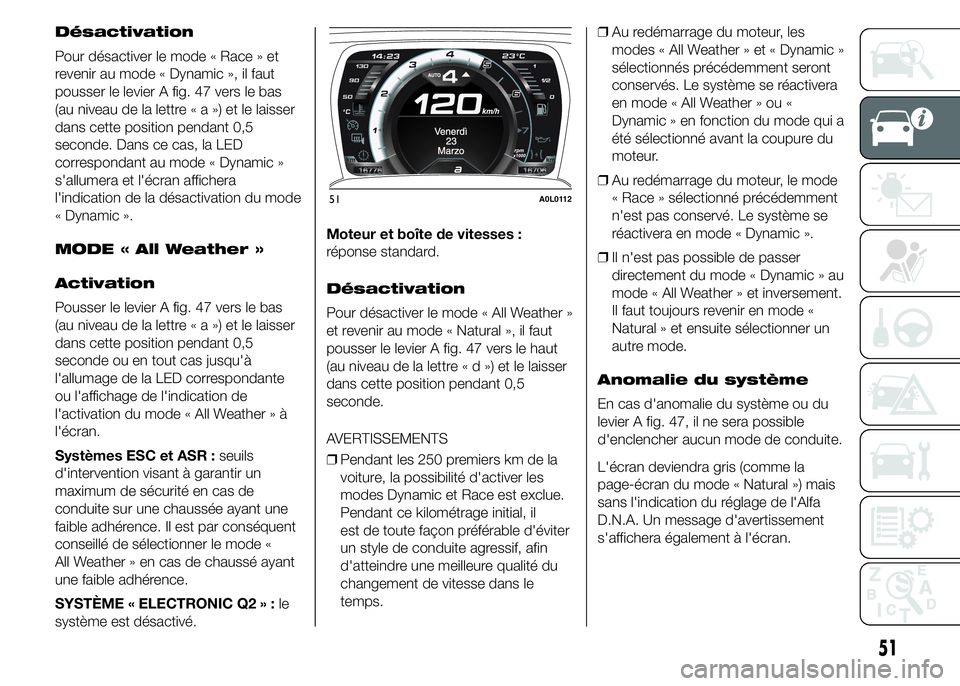

Désactivation
Pour désactiver le mode « Race » et
revenir au mode « Dynamic », il faut
pousser le levier A fig. 47 vers le bas
(au niveau de la lettre«a»)etlelaisser
dans cette position pendant 0,5
seconde. Dans ce cas, la LED
correspondant au mode « Dynamic »
s'allumera et l'écran affichera
l'indication de la désactivation du mode
« Dynamic ».
MODE « All Weather »
Activation
Pousser le levier A fig. 47 vers le bas
(au niveau de la lettre«a»)etlelaisser
dans cette position pendant 0,5
seconde ou en tout cas jusqu'à
l'allumage de la LED correspondante
ou l'affichage de l'indication de
l'activation du mode « All Weather » à
l'écran.
Systèmes ESC et ASR :seuils
d'intervention visant à garantir un
maximum de sécurité en cas de
conduite sur une chaussée ayant une
faible adhérence. Il est par conséquent
conseillé de sélectionner le mode «
All Weather » en cas de chaussé ayant
une faible adhérence.
SYSTÈME « ELECTRONIC Q2 » :le
système est désactivé.Moteur et boîte de vitesses :
réponse standard.
Désactivation
Pour désactiver le mode « All Weather »
et revenir au mode « Natural », il faut
pousser le levier A fig. 47 vers le haut
(au niveau de la lettre«d»)etlelaisser
dans cette position pendant 0,5
seconde.
AVERTISSEMENTS
❒Pendant les 250 premiers km de la
voiture, la possibilité d'activer les
modes Dynamic et Race est exclue.
Pendant ce kilométrage initial, il
est de toute façon préférable d'éviter
un style de conduite agressif, afin
d'atteindre une meilleure qualité du
changement de vitesse dans le
temps.❒Au redémarrage du moteur, les
modes « All Weather » et « Dynamic »
sélectionnés précédemment seront
conservés. Le système se réactivera
en mode « All Weather » ou «
Dynamic » en fonction du mode qui a
été sélectionné avant la coupure du
moteur.
❒Au redémarrage du moteur, le mode
« Race » sélectionné précédemment
n'est pas conservé. Le système se
réactivera en mode « Dynamic ».
❒Il n'est pas possible de passer
directement du mode « Dynamic » au
mode « All Weather » et inversement.
Il faut toujours revenir en mode «
Natural » et ensuite sélectionner un
autre mode.
Anomalie du système
En cas d'anomalie du système ou du
levier A fig. 47, il ne sera possible
d'enclencher aucun mode de conduite.
L'écran deviendra gris (comme la
page-écran du mode « Natural ») mais
sans l'indication du réglage de l'Alfa
D.N.A. Un message d'avertissement
s'affichera également à l'écran.
51A0L0112
51

SYSTÈME EOBD
(European On
Board Diagnosis)
Fonctionnement
Le système EOBD (European On Board
Diagnosis) effectue un diagnostic
permanent des composants de la
voiture couplés aux émissions.
Il signale aussi, par l'allumage du
témoin
sur le combiné de bord
(accompagné de l'affichage d'un
message à l'écran), la condition de
détérioration des composants (voir
paragraphe « Témoins et messages »
du chapitre « Présentation du combiné
de bord »).
L'objectif du système EOBD (European
On Board Diagnosis) est de :
❒contrôler l'efficacité du système ;
❒signaler l'augmentation des
émissions ;
❒signaler la nécessité de remplacer les
composants détériorés.Le système dispose aussi d'un
connecteur, en interface grâce à des
instruments appropriés, permettant
la lecture des codes d'erreur
mémorisés dans les centrales
électroniques et d'une série de
paramètres spécifiques du diagnostic et
du fonctionnement du moteur. Ce
contrôle peut également être effectué
par les agents préposés à la circulation.
ATTENTION Après avoir éliminé
l'anomalie, pour le contrôle complet du
système, le Réseau Après-vente Alfa
Romeo dédié doit effectuer le test
d'essai et, le cas échéant, des essais
sur route qui peuvent éventuellement
nécessiter un important kilométrage.
SYSTÈME
AUTORADIO
(pour versions/marchés, où il est prévu)
Le système autoradio se compose
des éléments suivants :
❒câbles d'alimentation de l'autoradio,
haut-parleurs et antenne ;
❒autoradio ;
❒antenne sur le pare-chocs avant ;
❒2 haut-parleurs Tweeter de 38 mm et
2 haut-parleurs mid-woofer de 130
mm, situés sur les portes.
Pour obtenir de plus amples
informations sur les fonctions et les
modalités d'utilisation de l'autoradio, se
reporter au Supplément dédié joint à
la Documentation de bord.
52
CONNAISSANCE DU VÉHICULE
