2015 Alfa Romeo 4C Notice d'entretien (in French)

CONFORT CLIMATIQUE
AÉRATEURS
1. Aérateurs supérieurs fixes – 2. Aérateurs latéraux orientables et réglables – 3. Aérateurs fixes pour les vitres latérales – 4. Aérateurs centraux
orientables et réglables – 5. Aérateurs d'habitacle zone des pieds
19A0L0018
21

CHAUFFAGE ET VENTILATION.
COMMANDES
20A0L0003
22
CONNAISSANCE DU VÉHICULE

Abouton rotatif de réglage de la
température de l’air (mélange air
chaud/froid) ;
Bcurseur d'activation/désactivation du
recyclage de l'air d'habitacle ;
Cbouton rotatif d'activation/réglage du
ventilateur ;
Dbouton rotatif de répartition de l'air :
sortie d'air des aérateurs centraux,
latéraux et des diffuseurs latéraux
;
sortie d'air des aérateurs centraux
et latéraux, des diffuseurs latéraux
et des diffuseurs dans la zone
des pieds ;
sortie d'air des diffuseurs dans la
zone des pieds ;
sortie d'air des diffuseurs dans la
zone des pieds, latéraux et du
diffuseur du pare-brise ;
sortie d'air du diffuseur du
pare-brise et des diffuseurs
latéraux.
CHAUFFAGE
Pour obtenir le chauffage de l'habitacle,
procéder comme suit :
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur la
vitesse souhaitée ;❒tourner le bouton rotatif D sur
.
Cette répartition de l'air permet de
chauffer rapidement l'habitacle.
Se servir ensuite des commandes pour
maintenir les conditions de confort
souhaitées.
AVERTISSEMENT Quand le moteur est
froid, il faut attendre quelques minutes
avant d'obtenir un chauffage optimal de
l'habitacle.
DÉSEMBUAGE/
DÉGIVRAGE RAPIDE DU
PARE-BRISE ET DES
VITRES LATÉRALES
Procéder comme suit :
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur 4
(vitesse maximale du ventilateur) ;
❒tourner le bouton rotatif D sur
;
❒placer le curseur B sur
.
Lorsque le désembuage/dégivrage
s'est produit, se servir des commandes
pour rétablir les conditions de confort
souhaitées.Désembuage des vitres
En cas de forte humidité extérieure
et/ou de pluie et/ou de grandes
différences de température entre
l'intérieur et l'extérieur de l'habitacle, il
est conseillé d'effectuer la manœuvre
suivante afin de prévenir la buée sur les
vitres :
❒placer le curseur B sur
;
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur 2
(vitesse intermédiaire du ventilateur) ;
❒tourner le bouton rotatif D sur
avec possibilité de passer en
position
si les vitres ne sont pas
embuées.
VENTILATION
Pour obtenir une bonne ventilation de
l'habitacle, procéder comme suit :
❒ouvrir complètement les aérateurs et
les orienter opportunément ;
❒tourner le bouton rotatif A sur le
secteur bleu ;
❒placer le curseur B sur
;
❒tourner le bouton rotatif C sur la
vitesse souhaitée ;
❒tourner le bouton rotatif D sur
;
23

ACTIVATION RECYCLAGE
DE L'AIR D'HABITACLE
Placer le curseur B en position
.
Il est préférable d'enclencher le
recyclage de l'air pendant les arrêts
dans la circulation ou dans les tunnels,
pour éviter que de l'air pollué pénètre
de l'extérieur.
Éviter d'utiliser cette fonction de
manière prolongée, notamment si deux
personnes sont à bord, afin d'éviter la
formation de buée sur les vitres.
ATTENTION Le recyclage de l'air
d'habitacle permet, selon le mode de
fonctionnement sélectionné («
chauffage » ou « ventilation »), d'arriver
plus rapidement aux conditions
souhaitées. Il est déconseillé
d'enclencher le recyclage de l'air
d'habitacle pendant les journées
pluvieuses/froides afin d'éviter la
formation de buée sur les vitres.
24
CONNAISSANCE DU VÉHICULE

CLIMATISEUR MANUEL
(pour versions/marchés, où il est prévu).
COMMANDES
21A0L0019
25

Abouton rotatif de réglage de la
température de l’air (mélange air
chaud/froid) ;
Bcurseur d'activation/désactivation du
recyclage de l'air d'habitacle ;
Cbouton rotatif d'activation/réglage du
ventilateur ;
Dbouton rotatif de répartition de l'air ;
Ebouton d'activation/désactivation du
compresseur de climatiseur ;
Fbouton de désembuage des
rétroviseurs d'aile.
Le bouton rotatif D permet à l'air
pénétrant dans le véhicule d'atteindre
toutes les zones de l'habitacle, selon 5
niveaux de répartition :
sortie d'air des aérateurs centraux,
latéraux et des diffuseurs latéraux
;
sortie d'air des aérateurs centraux
et latéraux, des diffuseurs latéraux
et des diffuseurs dans la zone
des pieds ;
sortie d'air des diffuseurs dans la
zone des pieds ;
sortie d'air des diffuseurs dans la
zone des pieds, latéraux et du
diffuseur du pare-brise ;
sortie d'air du diffuseur du
pare-brise et des diffuseurs
latéraux.CHAUFFAGE
Pour obtenir le chauffage de l'habitacle,
procéder comme suit :
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur la
vitesse souhaitée ;
❒tourner le bouton rotatif D sur
.
Cette répartition de l'air permet de
chauffer rapidement l'habitacle.
Se servir ensuite des commandes pour
maintenir les conditions de confort
souhaitées.
AVERTISSEMENT Quand le moteur est
froid, il faut attendre quelques minutes
avant d'obtenir un chauffage optimal de
l'habitacle.
DÉSEMBUAGE/
DÉGIVRAGE RAPIDE DU
PARE-BRISE ET DES
VITRES LATÉRALES
Procéder comme suit :
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur 4
(vitesse maximale du ventilateur) ;
❒tourner le bouton rotatif D sur
;
❒placer le curseur B sur
.Lorsque le désembuage/dégivrage
s'est produit, se servir des commandes
pour rétablir les conditions de confort
souhaitées.
ATTENTION Le climatiseur est très utile
pour accélérer et maintenir le
désembuage, car il déshumidifie l'air.
Régler les commandes comme indiqué
précédemment et activer le climatiseur
en appuyant sur le bouton E.
Désembuage des vitres
En cas de forte humidité extérieure
et/ou de pluie et/ou de grandes
différences de température entre
l'intérieur et l'extérieur de l'habitacle, il
est conseillé d'effectuer la manœuvre
suivante afin de prévenir la buée sur les
vitres :
❒placer le curseur B sur
;
❒tourner le boulon rotatif A sur le
secteur rouge ;
❒tourner le bouton rotatif C sur 2
(vitesse intermédiaire du ventilateur) ;
❒tourner le bouton rotatif D sur
avec possibilité de passer en
position
si les vitres ne sont pas
embuées.
26
CONNAISSANCE DU VÉHICULE

VENTILATION
Pour obtenir une bonne ventilation de
l'habitacle, procéder comme suit :
❒ouvrir complètement les diffuseurs
d’air et les aérateurs ;
❒tourner le bouton rotatif A sur le
secteur bleu ;
❒placer le curseur B sur
;
❒tourner le bouton rotatif C sur la
vitesse souhaitée ;
❒tourner le bouton rotatif D sur
;
ACTIVATION RECYCLAGE
DE L'AIR D'HABITACLE
Placer le curseur B en position
.
Il est préférable d'enclencher le
recyclage de l'air pendant les arrêts
dans la circulation ou dans les tunnels,
pour éviter que de l'air pollué pénètre
de l'extérieur.
Éviter d'utiliser cette fonction de
manière prolongée, notamment si deux
personnes sont à bord, afin d'éviter la
formation de buée sur les vitres.ATTENTION Le recyclage de l'air
d'habitacle permet, selon le mode de
fonctionnement sélectionné («
chauffage » ou « ventilation »), d'arriver
plus rapidement aux conditions
souhaitées. Il est déconseillé
d'enclencher le recyclage de l'air
d'habitacle pendant les journées
pluvieuses/froides afin d'éviter la
formation de buée sur les vitres.
CLIMATISATION
(refroidissement)
Procéder comme suit :
❒tourner le bouton rotatif A sur le
secteur bleu ;
❒tourner le bouton rotatif C sur 1
(première vitesse du ventilateur). Pour
obtenir un refroidissement rapide,
tourner le bouton rotatif C sur 4
(vitesse maximale du ventilateur).
❒placer le curseur B sur
;
❒tourner le bouton rotatif D sur
;
❒appuyer sur le bouton E.
Réglage du
refroidissement
Procéder comme suit :
❒placer le curseur B sur
;❒tourner le bouton rotatif A vers le
secteur rouge pour augmenter la
température ;
❒tourner le bouton rotatif C dans le
sens inverse des aiguilles d'une
montre pour réduire la vitesse du
ventilateur.
DÉSEMBUAGE DES
RÉTROVISEURS D'AILE
Appuyer sur le bouton
F fig. 21
pour activer cette fonction.
L'affichage du témoin numérique à
l'écran signale l'activation du
désembuage.
Pour exclure cette fonction, appuyer de
nouveau sur le bouton
.
ENTRETIEN DU CIRCUIT
En hiver, le circuit de climatisation doit
être activé au moins une fois par mois
pendant environ 10 minutes. Avant
l'été, faire contrôler l'efficacité du circuit
en question auprès du Réseau
Après-vente Alfa Romeo dédié.
3)
27

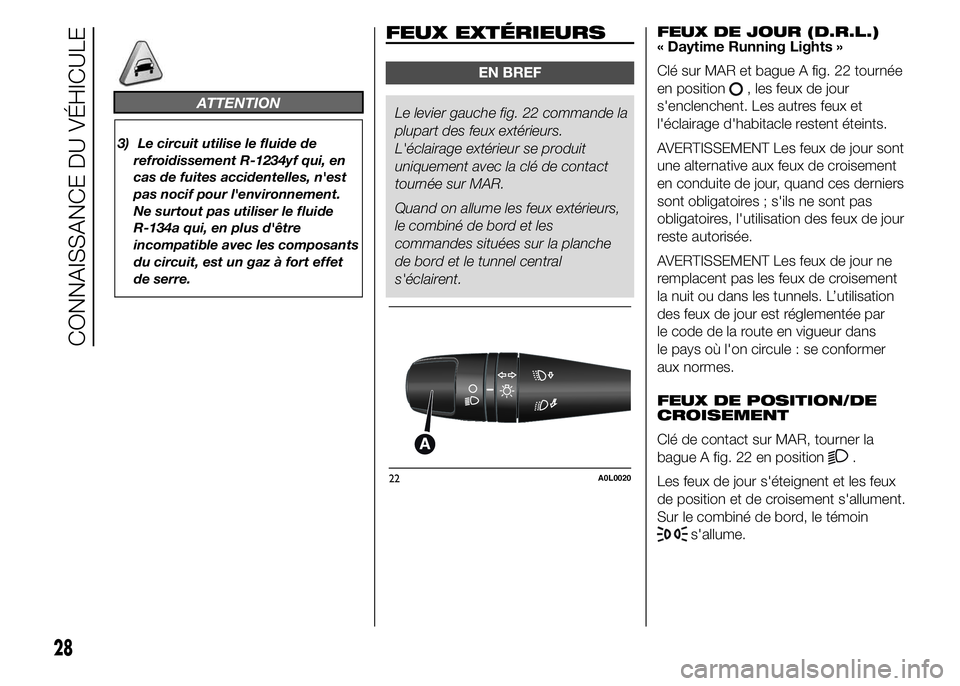

ATTENTION
3) Le circuit utilise le fluide de
refroidissement R-1234yf qui, en
cas de fuites accidentelles, n'est
pas nocif pour l'environnement.
Ne surtout pas utiliser le fluide
R-134a qui, en plus d'être
incompatible avec les composants
du circuit, est un gaz à fort effet
de serre.
FEUX EXTÉRIEURS
EN BREF
Le levier gauche fig. 22 commande la
plupart des feux extérieurs.
L'éclairage extérieur se produit
uniquement avec la clé de contact
tournée sur MAR.
Quand on allume les feux extérieurs,
le combiné de bord et les
commandes situées sur la planche
de bord et le tunnel central
s'éclairent.FEUX DE JOUR (D.R.L.)
« Daytime Running Lights »
Clé sur MAR et bague A fig. 22 tournée
en position
, les feux de jour
s'enclenchent. Les autres feux et
l'éclairage d'habitacle restent éteints.
AVERTISSEMENT Les feux de jour sont
une alternative aux feux de croisement
en conduite de jour, quand ces derniers
sont obligatoires ; s'ils ne sont pas
obligatoires, l'utilisation des feux de jour
reste autorisée.
AVERTISSEMENT Les feux de jour ne
remplacent pas les feux de croisement
la nuit ou dans les tunnels. L’utilisation
des feux de jour est réglementée par
le code de la route en vigueur dans
le pays où l'on circule : se conformer
aux normes.
FEUX DE POSITION/DE
CROISEMENT
Clé de contact sur MAR, tourner la
bague A fig. 22 en position
.
Les feux de jour s'éteignent et les feux
de position et de croisement s'allument.
Sur le combiné de bord, le témoin
s'allume.
22A0L0020
28
CONNAISSANCE DU VÉHICULE
