SUSPENSIONS
Versions Avant Arrière
1750 Turbo EssenceÀ triangles superposés avec barre
stabilisatriceSystème MacPherson évolué
181

DIRECTION
VersionsDiamètre de braquage entre trottoirs
(m)Type
1750 Turbo Essence11 À pignon et crémaillère
182
CARACTÉRISTIQUES TECHNIQUES

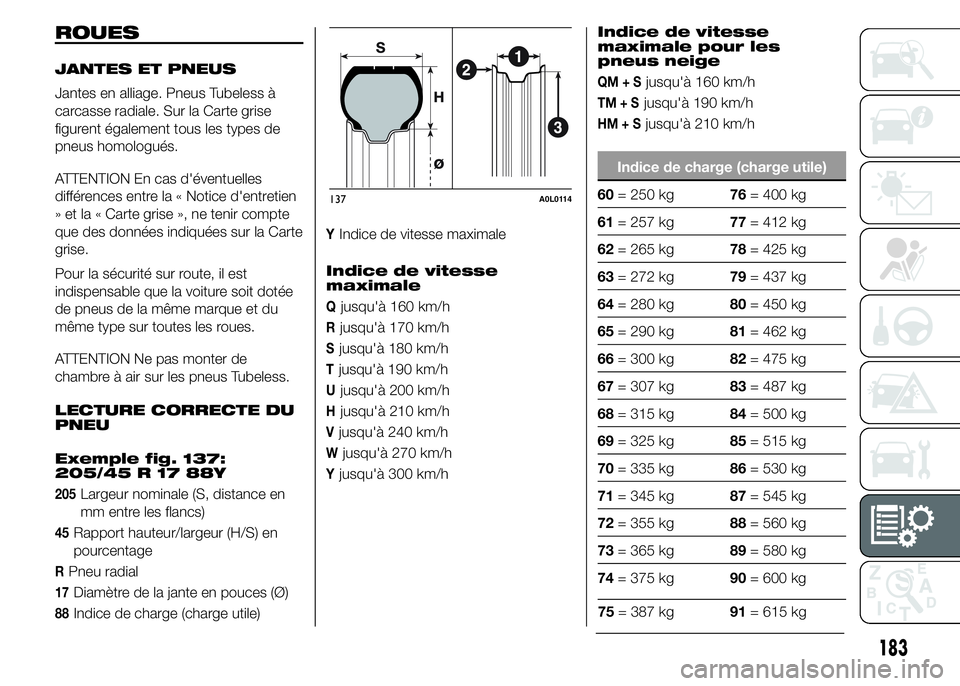

ROUES
JANTES ET PNEUS
Jantes en alliage. Pneus Tubeless à
carcasse radiale. Sur la Carte grise
figurent également tous les types de
pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice d'entretien
» et la « Carte grise », ne tenir compte
que des données indiquées sur la Carte
grise.
Pour la sécurité sur route, il est
indispensable que la voiture soit dotée
de pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
LECTURE CORRECTE DU
PNEU
Exemple fig. 137:
205/45 R 17 88Y
205Largeur nominale (S, distance en
mm entre les flancs)
45Rapport hauteur/largeur (H/S) en
pourcentage
RPneu radial
17Diamètre de la jante en pouces (Ø)
88Indice de charge (charge utile)
YIndice de vitesse maximale
Indice de vitesse
maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Wjusqu'à 270 km/h
Yjusqu'à 300 km/hIndice de vitesse
maximale pour les
pneus neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
183
75= 387 kg91= 615 kg

LECTURE CORRECTE DE
LA JANTE
Exemple fig. 137:7Jx
17 H2 ET 33
7largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).
17diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
H2forme et nombre de « humps » (relief
sur la circonférence, qui maintient
le talon du pneu Tubeless sur la
jante).
ET 33compensation de la roue (écart
entre plan d'appui du disque/
jante et ligne médiane de la jante
de roue).
184
CARACTÉRISTIQUES TECHNIQUES

JANTES ET PNEUS DE SÉRIE
141)
Jantes Pneus de série Pneus neige
Pneus avant7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneus arrière8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Il est possible de monter des chaînes à neige à encombrement réduit dépassant de 7 mm maximum par rapport au profil du
pneu, uniquement sur les pneus arrière 235/40 R18.
Les pneus arrière de 235/35 R19 ne peuvent pas monter de chaînes.
ATTENTION
141) Si des pneus hiver avec un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise sont utilisés, ne pas
dépasser la vitesse maximale correspondant à l'indice de vitesse utilisé.
185

PRESSION DE GONFLAGE À FROID (bars)
Pneus de série Pression de gonflage (bars)
Pneus avant205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Pneus arrière235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Lorsque le pneu est chaud, la valeur de pression doit être + 0,3 bar par rapport à la valeur préconisée. Contrôler de nouveau la
valeur correcte lorsque le pneu froid est froid.
Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par rapport à la valeur indiquée pour les pneus de
série.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
186
CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité avec le véhicule vide (normes V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
138A0L0119
187

PERFORMANCES
VersionsVitesse maximum
(km/h)Accélération de0à100
km/h (s)
1750 Turbo Essence258 4,5
188
