2015 Alfa Romeo 4C Návod k použití a údržbě (in Czech)

1. Pevné horní vývody – 2. Boční vývody s nastavitelným směrem a množstvím vzduchu – 3. Pevné vývody na boční okna. – 4. Prostřední vývody
vzduchu s nastavitelným směrem a množstvím vzduchu – 5. Vývody vzduchu do oblasti nohou
19A0L0018
21
KLIMATICKÝ KOMFORT
VÝVODY

TOPENÍ A VENTILACE.
OVLÁDAČE
20A0L0003
22
SEZNÁMENÍ S VOZIDLEM

Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač zapínání/vypínání ventilátoru;
Dotočný ovládač rozvodu vzduchu:
výstup vzduchu z prostředních a
bočních vývodůazprostředních
rozvodů;
výstup vzduchu z prostředních a
bočních vývodůazrozvodů v
oblasti nohou;
vývod vzduchu z rozvodů v oblasti
nohou;
výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;
výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů.
TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát.Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒otočte ovládač D na
;
❒přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒přestavte ovládač B na
;
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 2 (střední
rychlost ventilátoru).❒otočte ovládač D na
s možností
přepnutí do polohy
v případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒otevřete úplně a vhodně natočte
vývody vzduchu:
❒otočte knoflík A do modrého sektoru;
❒přestavte ovládač B na
;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
;
23

UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
24
SEZNÁMENÍ S VOZIDLEM
ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.

MANUÁLNÍ KLIMATIZACE
(u příslušné verze vozidla).
OVLÁDAČE
21A0L0019
25

Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač zapínání/vypínání ventilátoru;
Dotočný ovládač rozvodu vzduchu;
Etlačítko zapínání/vypínání kompresoru
klimatizace;
Ftlačítko zapnutí vyhřívání vnějších
zpětných zrcátek.
Ovládač D umožňuje přiváděnému
vzduchu, aby proudil do všech částí
kabinyv5úrovních rozvodu:
výstup vzduchu z prostředních a
bočních vývodůazprostředních
rozvodů;
výstup vzduchu z prostředních a
bočních vývodůazrozvodů v
oblasti nohou;
vývod vzduchu z rozvodů v oblasti
nohou;
výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;
výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů.TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát.
Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒otočte ovládač D na
;
❒přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort.UPOZORNĚNÍ Klimatizace je velmi
užitečná pro rychlé a udržení odmlžení
skel, protože vysušuje vzduch.
Nastavte ovládače, jak je uvedeno výše,
a zapněte klimatizaci stiskem tlačítka
E.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒přestavte ovládač B na
;
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 2 (střední
rychlost ventilátoru).
❒otočte ovládač D na
s možností
přepnutí do polohy
v případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒úplně otevřete všechny vývody
vzduchu;
❒otočte knoflík A do modrého sektoru;
❒přestavte ovládač B na
;
❒otočte ovládač C na požadovanou
rychlost;
26
SEZNÁMENÍ S VOZIDLEM

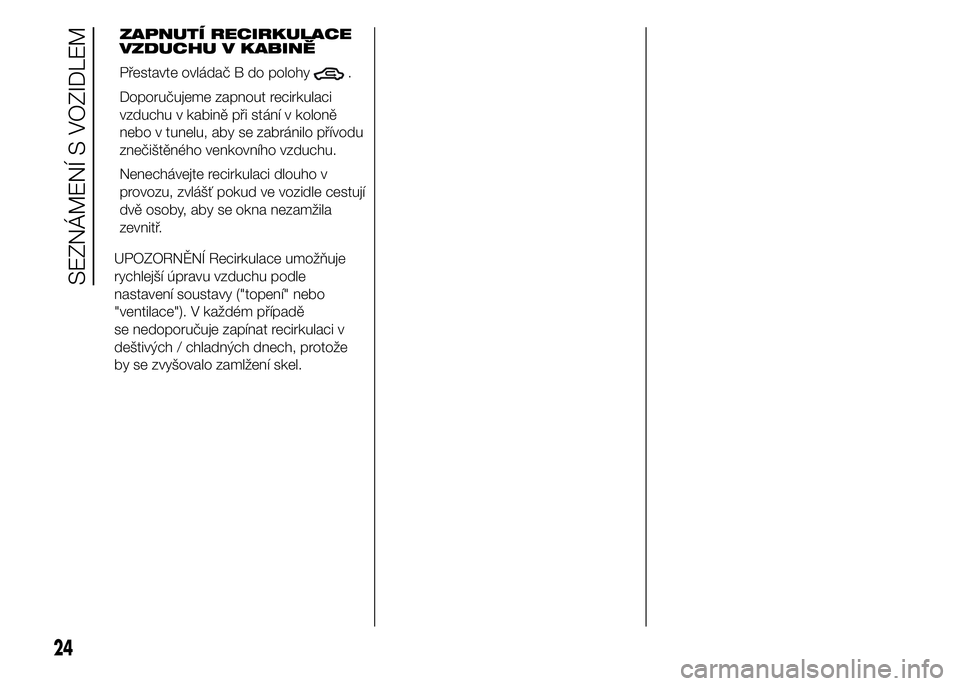

❒otočte ovládač D na;

ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
KLIMATIZACE (chlazení)
Postupujte takto:
❒otočte knoflík A do modrého sektoru;
❒otočte ovládač C na 1 (1. rychlost
ventilátoru). Pro rychlé vychlazení
interiéru otočte přetočte ovládač C
na 4 (nejvyšší rychlost ventilátoru).
❒přestavte ovládač B na
;
❒otočte ovládač D na
;
❒Stiskněte tlačítko E.Nastavení stupně
chlazení
Postupujte takto:
❒přestavte ovládač B na
;
❒pro zvýšení teploty přetočte ovládač
A do červeného pole;
❒otočením ovladače C doleva snižte
rychlost ventilátoru.
ODMLŽENÍ VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
Funkce se zapne stiskem tlačítka
Fobr. 21.
Zapnutím se rozsvítí digitální kontrolka
na displeji.
Funkce se vypne opětovným stiskem
tlačítka
.
ÚDRŽBA KLIMATIZAČNÍ
SOUSTAVY
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc asi na 10 minut. Před letním
obdobím nechejte klimatizaci
zkontrolovat v specializované servisní
sítě Alfa Romeo.
3)
UPOZORNĚNÍ
3) V systému je naplněno chladivo
R-1234yf, které při případném
úniku nepoškodí životní prostředí.
V žádném případě nepoužívejte
chladivo R-134a: není kompatibilní
s komponenty systému a navíc
značně přispívá k tvorbě
skleníkových plynů.
27

VNĚJŠÍ SVĚTLA
STRUČNĚ
Většina vnějších světel se ovládá
levým pákovým přepínačem obr. 22.
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Rozsvícením venkovních světel se
osvětlí přístrojová deska a ovládače
na palubní desce a prostředním
tunelu.
DENNÍ SVĚTLA (D.R.L.)
Denní světla
S klíčkem na MAR se denní světla
rozsvítí otočením objímky A obr. 22 do
polohy
. Ostatní žárovky a vnitřní
svítidla zůstanou zhasnuté.UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné
svítit i za dne, a smějí se používat i
v zemích, kde tato povinnost neplatí.
UPOZORNĚNÍ Světla pro denní svícení
nenahrazují potkávací světlomety při
jízdě za noci nebo v tunelu. Používání
denních světel je upraveno Pravidly
silničního provozu, která platí v zemi, v
níž se právě nacházíte: dodržujte je.
OBRYSOVÁ/POTKÁVACÍ
SVĚTLA
S klíčkem v zapalování na MAR
přetočte objímku A obr. 22 na polohu
.
Denní světla zhasnou a rozsvítí se
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
přestavením objímky A obr. 22 nejdříve
na polohu
a pak na.
Na přístrojové desce se rozsvítí
kontrolka
.DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou A v poloze
zatáhněte
pákový ovládač k volantu přes
dorazové cvaknutí. Na přístrojové
desce se rozsvítí kontrolka
.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Zapne se přitažením pákového
přepínače k volantu (nearetovaná
poloha) bez ohledu na poloze objímky
A. Na přístrojové desce se rozsvítí
kontrolka
.
ZADNÍ SVÍTILNY DO
MLHY
Pokyny pro zapnutí a vypnutí zadních
svítilen do mlhy jsou uvedeny v sekci
"Ovládače".
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
❒nahoru: zapne se pravý ukazatel
směru;
❒dolů: zapne se levý ukazatel směru.
22A0L0020
28
SEZNÁMENÍ S VOZIDLEM
