2015 Alfa Romeo 4C Instructieboek (in Dutch)

MOTOR
ALGEMENE INFORMATIE 1750 Turbo Benzine
Type code 960A1000
CyclusOtto
Aantal en opstelling cilinders 4 in lijn
Boring en slag van zuigers (mm) 83 × 80.5
Cilinderinhoud (cm³) 1742
Compressieverhouding 9,25 ± 0,25
Maximum vermogen (EEG) (kW) 177 (*)
Maximum vermogen (EEG) (pk) 240
- bijbehorend motortoerental (tpm) 6000
Maximumkoppel (EEG) (Nm) 350 (*)
Maximum koppel (EEG) (kgm) 35,7
- bijbehorend motortoerental (tpm) 2100 - 4000
Bougies NGK ILKAR7D6G
Brandstof Loodvrije benzine 98 RON of 95 RON (Specificatie EN228)
(*) Cijfers verkregen met 98 RON loodvrije benzine.
173

BRANDSTOFTOEVOER
VersiesBrandstoftoevoer
1750 Turbo Benzine
140)
Elektronisch geregelde directe inspuiting met
turbocompressor en intercooler
BELANGRIJK
140) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische specificaties, kunnen storingen in de werking en zelfs brand tot gevolg
hebben.
174
TECHNISCHE GEGEVENS

TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
1750 Turbo BenzineSequentieel met 6
versnellingen vooruit en een
versnelling achteruit met
elektronisch geregeld
elektrohydraulisch systeemElektronisch geregeld
elektrohydraulisch systeem
dat inwerkt op dubbele
drogeplaatkoppelingAchter
175

REMMEN
Versies Voorremmen Achterremmen Parkeerrem
1750 Turbo BenzineZelfventilerende
schijfremmenZelfventilerende
schijfremmenBediend met
handremhefboom die op de
achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven, waardoor de remwerking bij het
eerste gebruik van de remmen afneemt.
176
TECHNISCHE GEGEVENS

WIELOPHANGING
Versies Voor Achter
1750 Turbo BenzineBoven elkaar geplaatste wishbones met
stabilisatorstangGeavanceerd Mcpherson-systeem
177

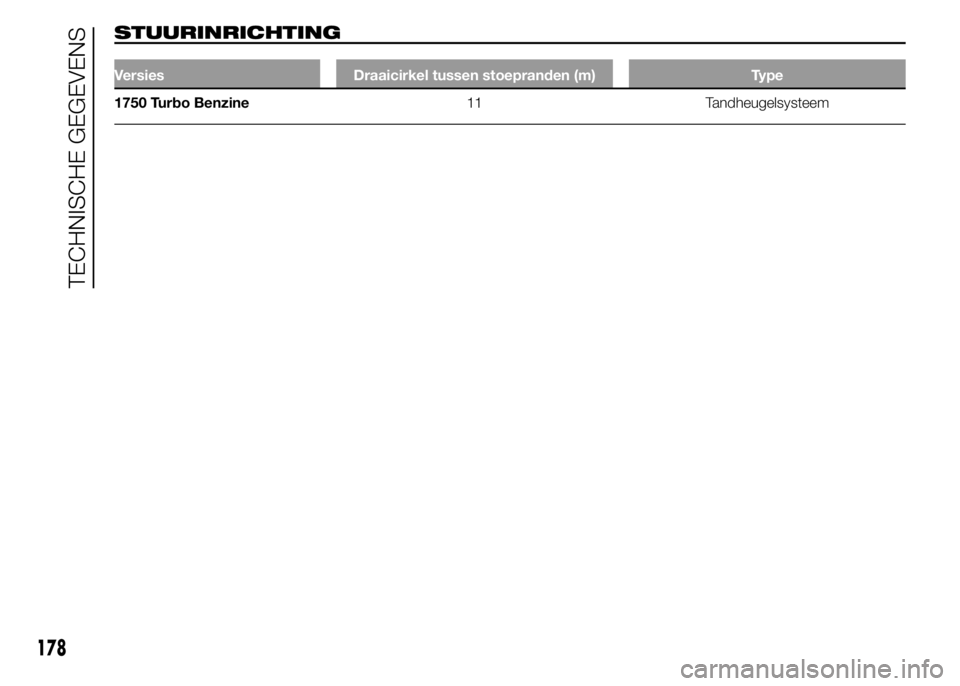

STUURINRICHTING
Versies Draaicirkel tussen stoepranden (m) Type
1750 Turbo Benzine11 Tandheugelsysteem
178
TECHNISCHE GEGEVENS

WIELEN
VELGEN EN BANDEN
Lichtmetalen velgen. Tubeless
radiaalbanden. Alle typegoedgekeurde
banden zijn op het kentekenbewijs
vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden.
Voor de rijveiligheid moeten alle wielen
zijn voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
VERKLARING VAN DE
BANDCODES
Voorbeeld fig. 137:
205/45 R 17 88Y
205Nominale bandbreedte (S, afstand
in mm tussen de flanken)
45Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
17Velgdiameter in inches (Ø)
88Belastingsindex (laadvermogen)
YSnelheidscategorieSnelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
137A0L0114
179

VERKLARING VAN DE
VELGCODES
Voorbeeld fig. 137:7Jx
17 H2 ET 33
7velgbreedte in inches (1).
Jvelgbedprofiel (deel aan de zijkanten
waarop de band steunt) (2).
17montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) (3 = Ø).
H2vorm en aantal "humps" (vorm van
de velgrand die de wang van de
tubeless band op zijn plaats op de
velg houdt).
ET 33wielbolling (afstand tussen het
montagevlak van de velg op de
naaf en het hart van de velg)
180
TECHNISCHE GEGEVENS
