64 Instrument och reglage

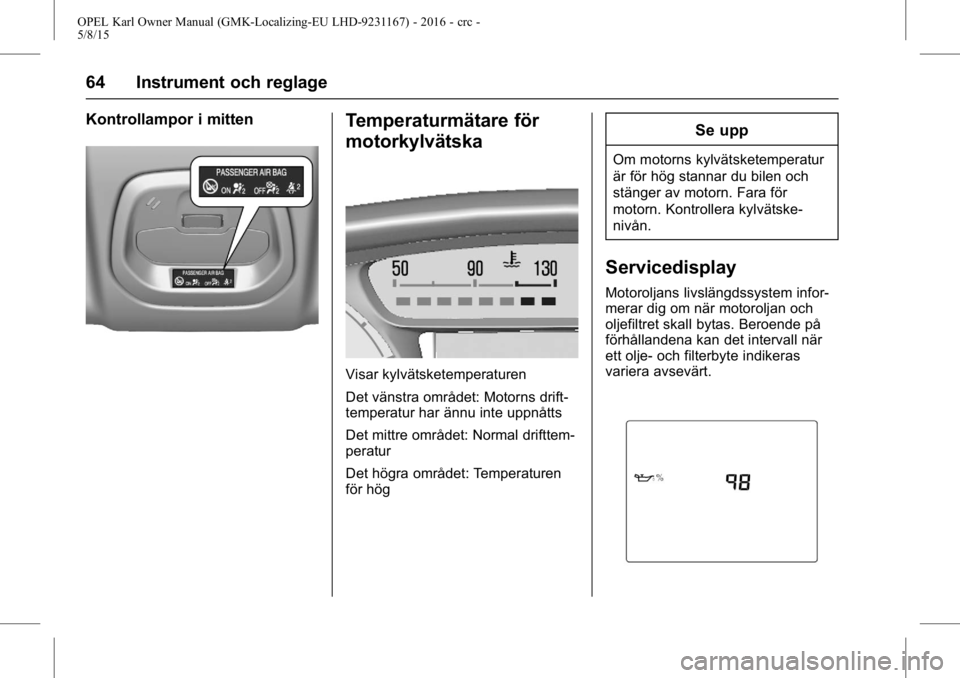

Kontrollampor i mittenTemperaturmätare för
motorkylvätska
Visar kylvätsketemperaturen
Det vänstra området: Motorns drift-
temperatur har ännu inte uppnåtts
Det mittre området: Normal drifttem-
peratur
Det högra området: Temperaturen
för hög
Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske-
nivån.
Servicedisplay
Motoroljans livslängdssystem infor-
merar dig om när motoroljan och
oljefiltret skall bytas. Beroende på
förhållandena kan det intervall när
ett olje- och filterbyte indikeras
variera avsevärt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 65
Menyn och funktionen kan väljas
med knapparna på blinkersspaken.
För att visa oljans återstående
livslängd:
Tryck påMENUför att välja menyn
Vehicle Information (bilinformation).
Vrid inställningsratten och välj
Remaining Oil Life (oljelivslängd).
Systemet måste återställas varje
gång oljan byts för att det ska
fungera på rätt sätt. Uppsök en
verkstad för att få hjälp.
Återställ genom att trycka på SET/
CLR. Tändningen måste vara på
och motorn får inte vara igång. När systemet har beräknat att
motoroljans livslängd har minskat
visas Change Engine Oil Soon (byt
olja snart) eller en varningskod i
förarinformationscentralen. Låt en
verkstad byta oljan och filtret inom
en vecka eller 500 km (beroende på
vilket som inträffar först).

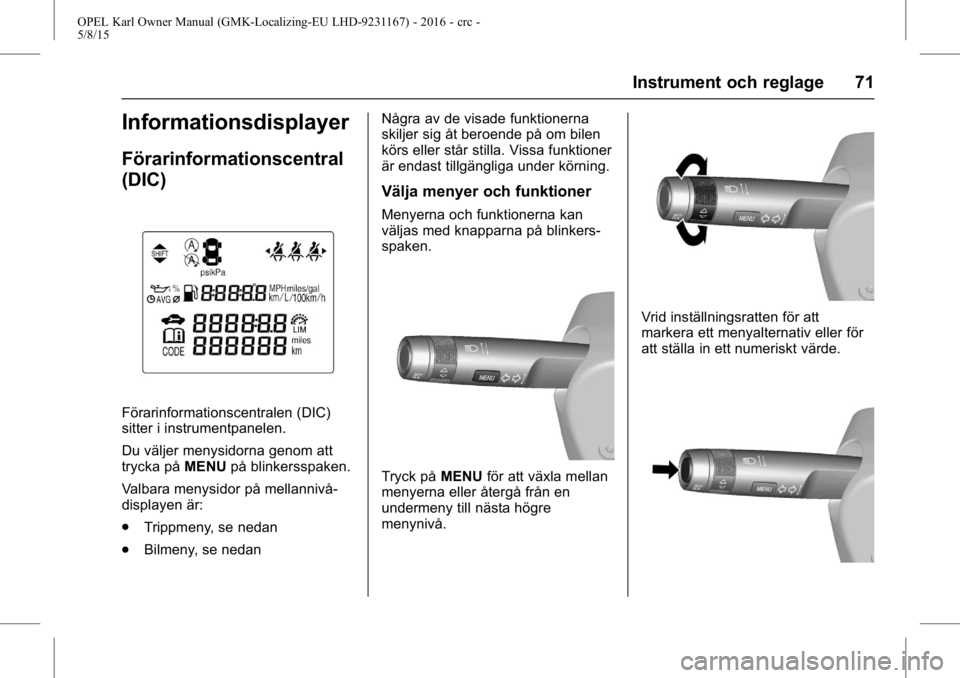

Förarinformationscentral
0Förarin-
formationscentral (DIC) 071.
Serviceinformation
0Serviceinfor-
mation 0189.
Blinkers
G
lyser eller blinkar grönt.
Tänds under ett kort ögonblick
Parkeringsljusen har tänts.
Blinkar
Blinkers eller varningsblinkers
är tänd.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet
fungerar inte. Byte av glödlampor
0Byta
glödlampor 0159.
Säkringar
0Säkringar 0164.
Blinkers
0Blinkers 082.
Bältespåminnare
Bältespåminnare för
framsätena
>lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst 100
sekunder tills säkerhetsbältet fästs.
Påtagning av säkerhetsbältet
0
Trepunktsbälte 034.
Status för baksätenas säker-
hetsbälten
>i förarinformationscentralen
blinkar eller lyser.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
66 Instrument och reglage
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet
0
Trepunktsbälte034.

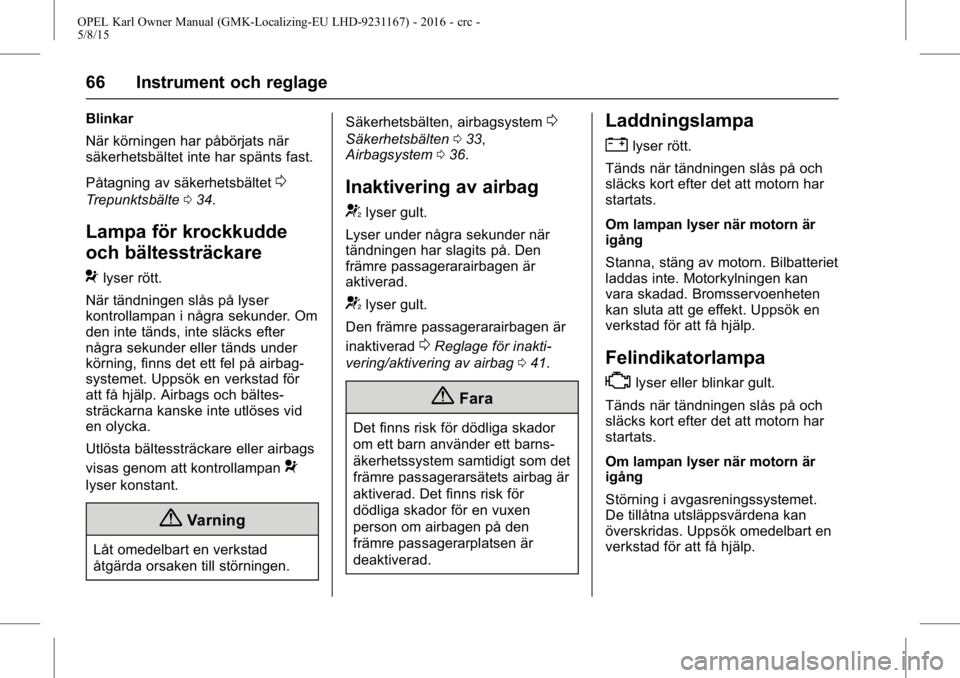

Lampa för krockkudde
och bältessträckare
9
lyser rött.
När tändningen slås på lyser
kontrollampan i några sekunder. Om
den inte tänds, inte släcks efter
några sekunder eller tänds under
körning, finns det ett fel på airbag-
systemet. Uppsök en verkstad för
att få hjälp. Airbags och bältes-
sträckarna kanske inte utlöses vid
en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan
9
lyser konstant.
{Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen. Säkerhetsbälten, airbagsystem
0
Säkerhetsbälten
033,
Airbagsystem 036.
Inaktivering av airbag
/
lyser gult.
Lyser under några sekunder när
tändningen har slagits på. Den
främre passagerarairbagen är
aktiverad.
+lyser gult.
Den främre passagerarairbagen är
inaktiverad
0Reglage för inakti-
vering/aktivering av airbag 041.
{Fara
Det finns risk för dödliga skador
om ett barn använder ett barns-
äkerhetssystem samtidigt som det
främre passagerarsätets airbag är
aktiverad. Det finns risk för
dödliga skador för en vuxen
person om airbagen på den
främre passagerarplatsen är
deaktiverad.
Laddningslampa
"
lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan
vara skadad. Bromsservoenheten
kan sluta att ge effekt. Uppsök en
verkstad för att få hjälp.
Felindikatorlampa
*
lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet.
De tillåtna utsläppsvärdena kan
överskridas. Uppsök omedelbart en
verkstad för att få hjälp.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 67
Om lampan blinkar när motorn är
igång
Störning som kan leda till att kataly-
satorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service
snart
B
lyser gult.
Dessutom visas en varningskod.
Bilen behöver service.
Uppsök en verkstad för att få hjälp.
Bilmeddelanden
0Bilmedde-
landen 076.
Varningslampa för broms-
och kopplingssystem
$
lyser rött.
Broms- och kopplingsvätskenivån är
för låg
0Bromsvätska 0156.
{Varning
Stop. Kör inte längre. Uppsök en
verkstad för att få hjälp.
Tryck ned pedalen
#lyser eller blinkar gult.
Kopplingspedalen måste trampas
ned för att du ska kunna starta
motorn i Autostop-läge.
Stopp/start-system
0Stopp-start--
system 0134.
Blinkar
Kopplingspedalen måste trampas
ner för en huvudstart av motorn
0
Stopp-start-system 0134,0Inkör-
ning av ny bil 0132.
Det låsningsfria broms-
systemets (ABS)
varningslampa
!
lyser gult. Lyser under några sekunder när
tändningen har slagits på. Systemet
är driftklart när kontrollampan
släcks.
Om kontrollampan inte slocknar
efter några sekunder, eller om den
lyser under körning, finns det en
störning i ABS- systemet. Broms-
systemet fungerar fortfarande, men
utan ABS- reglering.
Låsningsfritt bromssystem
0
Låsningsfritt bromssystem
(ABS)
0138.
Växlingslampa
*
ellerkvisas tillsammans med
numret på närmast högre eller lägre
växel, när uppväxling eller nedväx-
ling rekommenderas för bättre
bränsleekonomi.
Variabel styrning
m
lyser gult.
Fel i det elektriska servostyrnings-
systemet (EPS). Detta kan leda till
att en ökad eller minskad styrkraft
behövs. Uppsök en verkstad för att
få hjälp.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
68 Instrument och reglage
Stopp/start-system0Stopp-start-
system 0134.
Filbytesvarning
@
lyser grönt eller blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för
drift.
Blinkar gult
Systemet känner av ett oavsiktligt
filbyte.
Lampa för parkerings-
hjälp med ultraljud
X
lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa
ultraljudskällor. När störningskällan
har avlägsnats kommer systemet att
fungera normalt. Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings-
hjälp
0Parkeringshjälp (bakre
parkeringshjälp) 0143.
Lampa för elektronisk
stabilitetsreglering
d
lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet.
Det är möjligt att köra vidare.
Körstabiliteten kan försämras
beroende på vägbanans beskaf-
fenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktivt inkopplat.
Motoreffekten kan minskas och
bilen kan automatiskt bromsas in
något.
Lampa för elektronisk
stabilitetsreglering
(ESC) av
d
lyser gult.
Systemet deaktiveras.
Lampa för drivkraftsreg-
lering av
i
lyser gult.
Systemet deaktiveras.
Motorkylvätsketempe-
ratur varningslampa
C
lyser rött.
Denna lampa meddelar att
kylvätskan i motorn är överhettad.
Om du har kört bilen under normala
körförhållanden bör du svänga av
vägen, stanna bilen och låta motorn
gå på tomgång under några minuter.
Om lampan inte släcks bör du
stänga av motorn och kontakta en
verkstad så snart som möjligt. Vi
rekommenderar att du uppsöker en
auktoriserad verkstad.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 69
Lampa för däcktrycksö-
vervakningssystem
7
lyser eller blinkar gult.
Lyser
Däcktrycksförlust. Stanna omedel-
bart och kontrollera däcktrycket.
Blinkar
Störning i systemet eller montering
av ett hjul utan trycksensor (t.ex.
reservhjul). Efter 60-90 sekunder
lyser kontrollampan kontinuerligt.
Uppsök en verkstad för att få hjälp.
Däcktrycksövervakningssystem
0
Däcktryck 0170.
Lampa för motoroljetryck
:
lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn
är igång
Se upp
Motorsmörjningen kan vara
avbruten. Risk för motorskador
eller blockering av drivhjulen.
Om varningslampan för lågt
oljetryck tänds under körning kör du
av vägen, stänger av motorn och
kontrollerar oljenivån. 1. Tryck ner kopplingen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Rör dig ut ur trafikflödet så snabbt som möjligt utan att
hindra andra fordon.
4. Slå av tändningen.
{Varning
Vid avstängd motor krävs betyd-
ligt större kraft för bromsning och
styrning. Under ett autostopp
fortsätter bromsservon att fungera
normalt.
Ta inte ut nyckeln förrän bilen står
stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du
uppsöker en verkstad för hjälp
0
Motorolja 0154.
Varningslampa för låg
bränslenivå
.
lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka
omedelbart! Låt aldrig tanken
bli tom.
Katalysator
0Katalysator 0137.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
70 Instrument och reglage
Autostoppläge
h
lyser när motorn är i Autosto-
p-läge.
Stopp/start-system
0Starta
motorn 0133.
Startspärrlampa
A
blinkar gult
Fel på startspärrsystemet. Motorn
kan inte startas.
Lampa för minskad
motoreffekt
w
lyser gult.
Motoreffekten är begränsad. Uppsök
en verkstad för att få hjälp.
Lampa för Helljus På
3
lyser blått.
Lyser när helljuset är på och vid
användning av ljustutan
0Reglage
för ytterbelysning 081.
Lampa för främre
dimmljus
#
lyser grönt.
Dimljusen fram är tända
0Främre
dimljus 083.
Lampa för bakre dimljus
s
lyser gult.
Dimbakljuset är på
0Bakre
dimljus 083.
Indikeringslampa för
bakljus
;
lyser grönt.
Ytterbelysningen är på
0Reglage
för ytterbelysning 081.
Farthållarlampa
I
lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
En viss hastighet sparas.
Farthållare
0Farthållare 0144.
Dörr på glänt-lampa
i
lyser när motorhuven är
öppen.
Stopp-start-system
0Stopp-start-
system 0134.
Lampa för Dörr öppen
U
lyser rött.
En dörr eller bakluckan är öppen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 71
Informationsdisplayer
Förarinformationscentral
(DIC)
Förarinformationscentralen (DIC)
sitter i instrumentpanelen.
Du väljer menysidorna genom att
trycka påMENUpå blinkersspaken.
Valbara menysidor på mellannivå-
displayen är:
. Trippmeny, se nedan
. Bilmeny, se nedan Några av de visade funktionerna
skiljer sig åt beroende på om bilen
körs eller står stilla. Vissa funktioner
är endast tillgängliga under körning.
Välja menyer och funktioner
Menyerna och funktionerna kan
väljas med knapparna på blinkers-
spaken.
Tryck på
MENUför att växla mellan
menyerna eller återgå från en
undermeny till nästa högre
menynivå.
Vrid inställningsratten för att
markera ett menyalternativ eller för
att ställa in ett numeriskt värde.
