2015.75 OPEL KARL Instruktionsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
176 Skötsel
{Varning
Skada kan leda till punktering.
Snökedjor är endast tillåtna på däck
av storleken 165/65 R 14.
Snökedjor är inte tillåtna på däck av
storleken 185/55 R15 och
195/45 R16.
Snökedjor får inte användas på
kompakthjulet.

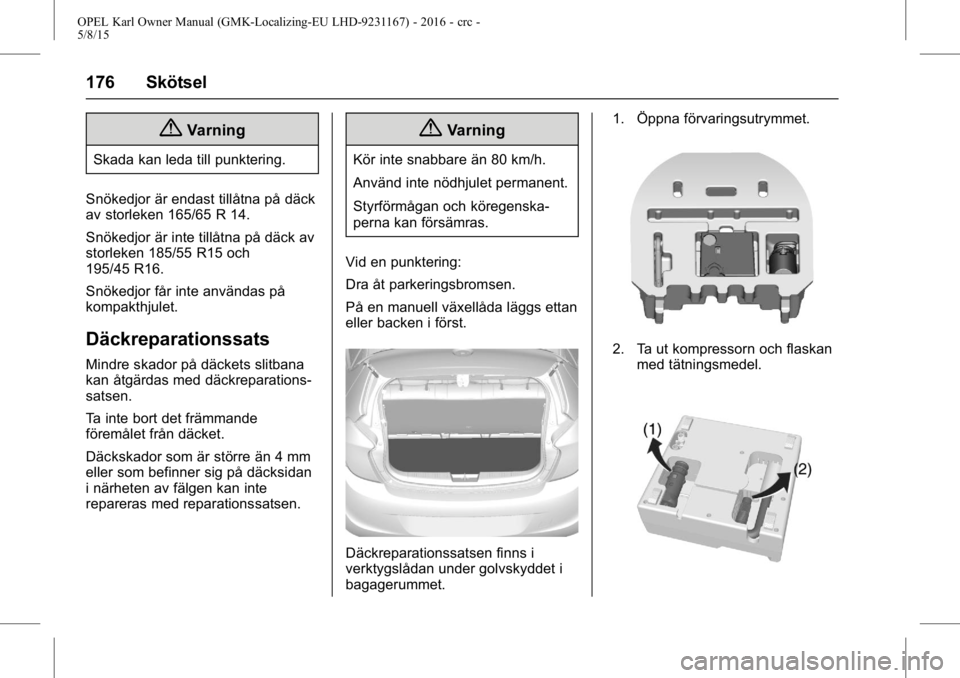

Däckreparationssats
Mindre skador på däckets slitbana
kan åtgärdas med däckreparations-
satsen.
Ta inte bort det främmande
föremålet från däcket.
Däckskador som är större än 4 mm
eller som befinner sig på däcksidan
i närheten av fälgen kan inte
repareras med reparationssatsen.
{Varning
Kör inte snabbare än 80 km/h.
Använd inte nödhjulet permanent.
Styrförmågan och köregenska-
perna kan försämras.
Vid en punktering:
Dra åt parkeringsbromsen.
På en manuell växellåda läggs ettan
eller backen i först.
Däckreparationssatsen finns i
verktygslådan under golvskyddet i
bagagerummet. 1. Öppna förvaringsutrymmet.
2. Ta ut kompressorn och flaskan
med tätningsmedel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 177
3. Ta ut den elektriska anslut-ningskabeln (1) och luftslangen
(2) från förvaringsutrymmena
på undersidan av kompressorn.
4. Strömställaren på kompressorn
måste vara ställd på
9.
5. Skruva på kompressorns luftslang på anslutningen på
tätningsmedelsflaskan.
6. Anslut kompressorns kontakt till tillbehörsuttaget (strömuttag
eller cigarettändaruttaget.)
För att undvika att batteriet
laddas ur rekommenderar vi att
motorn får gå. 7. Placera tätningsmedelsfalskan
i hållaren på kompressorn.
Placera kompressorn nära
däcket på ett sådant sätt att
tätningsmedelsflaskan är
upprätt.
8. Skruva av det defekta däcketsventilhatt.
9. Skruva på påfyllningsslangen på däckets ventil.
10. Ställ vippströmställaren på kompressorn på I. Däcket fylls
med tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan fylls däcket
med luft.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
178 Skötsel
13. Det föreskrivna däcktrycket(cirka 2,4 bar) ska uppnås inom
10 minuter. När korrekt luftryck
har uppnåtts stänger du av
kompressorn.
Om det föreskrivna däcktrycket
inte uppnås inom 10 minuter
ska däckreparationssatsen
demonteras. Flytta bilen ett
däckvarv. Anslut reparationssatsen igen
och fortsätt fyllningen 10
minuter. Om det föreskrivna
däcktrycket fortfarande inte
uppnås är skadan på däcket
för stor. Kontakta en verkstad.
Släpp ut det överflödiga däckt-
rycket med knappen över tryck-
indikatorn.
Låt inte kompressorn arbeta
längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels-
flaskan från hållaren ska du
trycka på fästklacken. Skruva
på däckpåfyllningsslangen på
den lediga anslutningen på
tätningsmedelsflaskan. Tack
vare detta undviker man att
tätningsmedel kommer ut.
Förvara däckreparationssatsen
i bagageutrymmet.
15. Ta bort tätningsmedel som runnit ut med en trasa. 16. Placera den dekal med den
maximalt tillåtna hastigheten
(ungefär 80 km/h) som finns på
tätningsmedelsflaskan i
förarens synfält.
17. Fortsätt körningen omgående
så att tätningsmedlet fördelas
jämnt i däcket. När du kört
ungefär

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 179
10 km (högst 10 minuter)
stannar du och kontrollerar
däcktrycket. Skruva fast
luftslangen direkt på däckven-
tilen och kompressorn.
Korrigera till det föreskrivna
värdet (cirka 2,4 bar) om däckt-
rycket uppgår till mer än
1,3 bar.
Upprepa detta tills det inte
längre läcker ut någon luft.
När däcktrycket fallit under 1,3
bar får bilen inte längre
användas. Kontakta en
verkstad.
18. Förvara däckreparationssatsen i bagageutrymmet.
Anmärkning: Det reparerade
däckets köregenskaper är allvarligt
påverkade, låt därför byta
detta däck.
Om det hörs ovanliga ljud eller om
kompressorn blir varm, stäng av
kompressorn i minst 30 minuter. Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Lägg
märke till lagringsinformationen på
tätningsmedelsflaskan.
Byt den använda tätningsmedels-
flaskan. Ta hand om flaskan enligt
tillämpliga föreskrifter.
Kompressorn och tätningsmedlet
kan användas från ca -30–70 °C
(-22–158 °F).
Byta hjul
Vissa bilar kan ha en däckrepara-
tionssats istället för ett reservhjul.
Förbered på följande sätt och följ
anvisningarna:
.
Parkera bilen på en vågrät plan
yta med fast och halksäkert
underlag. Ställ framhjulen i
raktframläge.
. Dra åt parkeringsbromsen.
På en manuell växellåda läggs
ettan eller backen i först. .
Ta ut reservhjulet.
Se”Tillfälligt reservhjul" under
Kompakthjul 0182.
. Byt aldrig flera hjul samtidigt.
. Använd domkraften endast för
byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
Domkraften är underhållsfri.
. Om bilen står på mjukt underlag
ska ett fast underlägg (max 1 cm
(0,4 tum) tjockt) placeras under
domkraften. Ta ut tunga föremål
ur bilen innan du hissar upp den.
. I den upplyfta bilen får inga
personer eller djur befinna sig.
. Kryp inte under den upplyfta
bilen.
. Starta inte motorn när bilen är
upplyft.
. Rengör hjulbultarna och
gängorna innan hjulet monteras.
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
180 Skötsel
Hjulbyte
Förbered på följande sätt och följ
anvisningarna:
.Parkera bilen på en vågrät plan
yta med fast och halksäkert
underlag. Ställ framhjulen i
raktframläge.
. Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
. Byt aldrig flera hjul samtidigt.
. Använd domkraften endast för
byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
. Domkraften är underhållsfri.
. Vid mjukt underlag placerar du
ett underlägg som är högst 1 cm
tjockt under domkraften.
. Ta ut tunga föremål ur bilen
innan du hissar upp den.
. I den upplyfta bilen får inga
personer eller djur befinna sig.
. Kryp inte under den upplyfta
bilen.
. Starta inte motorn när bilen är
upplyft. .
Rengör hjulmuttrar och gängor
med en ren trasa innan du
monterar hjulet.
{Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Stålfälgar:
Dra av hjulsidan.
Lättmetallfälgar med
hjulbultskåpor:
Lossa hjulbultskåporna med en
skruvmejsel och ta bort dem.
Lägg en mjuk trasa mellan
skruvmejseln och lättmetall-
fälgen för att skydda fälgen.
Lättmetallfälgar med
centrumkåpa:
Sätt in utdragaren i det öppna
spåret i centrumkåpan och ta
bort kåpan från hjulet.
Bilverktyg
0Verktyg 0169.
2. Sätt hjulnyckeln på plats och
se till att den sitter ordentligt.
Lossa sedan varje hjulbult ett
halvt varv.
Hjulen kan vara skyddade med
låsbara hjulbultar. För att lossa
dessa bultar sätter du först
adaptern för låsning av hjulbul-
tarna på bultens huvud innan
du sätter hjulnyckeln på plats.
Adaptern är placerad i handsk-
facket.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 181
3. Kontrollera att domkraften ärkorrekt placerad under rätt
lyftpunkt.
4. Ställ in domkraften på lämplighöjd. Placera den rakt under
lyftpunkten på så sätt att den
inte kan halka ur läge.
Fäst domkraftens vev och vrid
tills hjulet går fritt från marken.
5. Skruva ut hjulbultarna.
6. Byt hjul.
7. Skruva dit hjulbultarna.
8. Sänk ner bilen.
9. se till att det sitter på plats och dra åt bultarna korsvis. Åtdrag-
ningsmomentet är 140 Nm.
10. Rikta in ventilhålet i stålfälgens hjulsida mot ventilen innan du
monterar den.
Montera hjulbultskåporna eller
centrumkåpan på lättmetall-
fälgen.
11. Sätt tillbaka kåpan över domkraftfästet.
12. Lasta in och säkra det utbytta hjulet, bilverktygen och
adaptern för låsning av hjulbul-
tarna. 13. Kontrollera det nymonterade
däckets tryck samt hjulbultens
åtdragningsmoment så snart
som möjligt.
Låt det defekta däcket bytas
eller repareras så snart som
möjligt.
Lyftpunkter för lyftplattform
Billyftens bakre arm centrerat
placerad under tröskelns urtag.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
182 Skötsel

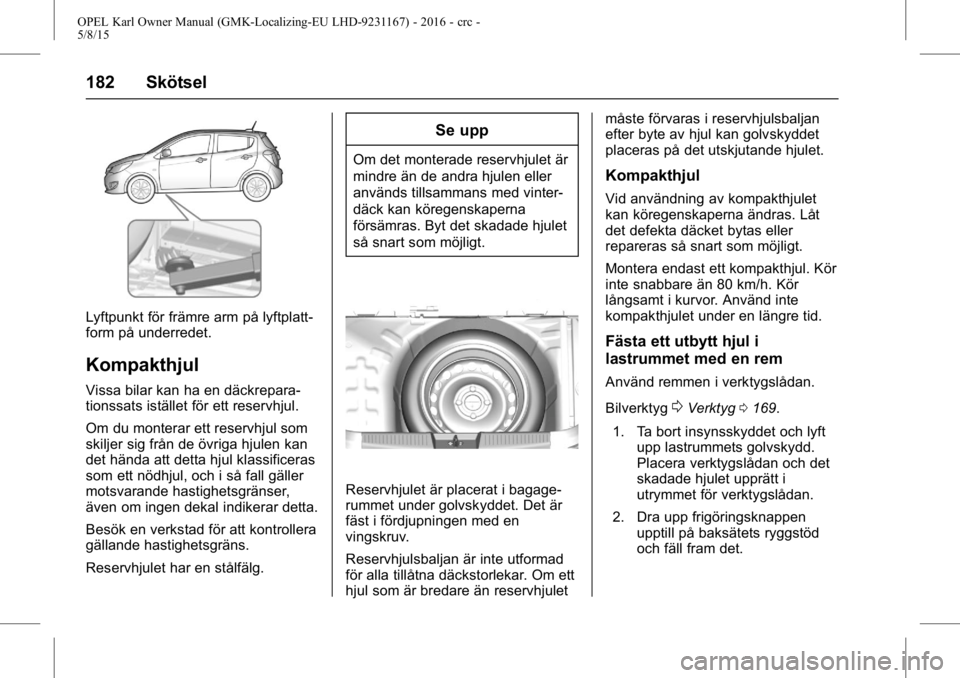

Lyftpunkt för främre arm på lyftplatt-
form på underredet.
Kompakthjul
Vissa bilar kan ha en däckrepara-
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan
det hända att detta hjul klassificeras
som ett nödhjul, och i så fall gäller
motsvarande hastighetsgränser,
även om ingen dekal indikerar detta.
Besök en verkstad för att kontrollera
gällande hastighetsgräns.
Reservhjulet har en stålfälg.
Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter-
däck kan köregenskaperna
försämras. Byt det skadade hjulet
så snart som möjligt.
Reservhjulet är placerat i bagage-
rummet under golvskyddet. Det är
fäst i fördjupningen med en
vingskruv.
Reservhjulsbaljan är inte utformad
för alla tillåtna däckstorlekar. Om ett
hjul som är bredare än reservhjuletmåste förvaras i reservhjulsbaljan
efter byte av hjul kan golvskyddet
placeras på det utskjutande hjulet.
Kompakthjul
Vid användning av kompakthjulet
kan köregenskaperna ändras. Låt
det defekta däcket bytas eller
repareras så snart som möjligt.
Montera endast ett kompakthjul. Kör
inte snabbare än 80 km/h. Kör
långsamt i kurvor. Använd inte
kompakthjulet under en längre tid.
Fästa ett utbytt hjul i
lastrummet med en rem
Använd remmen i verktygslådan.
Bilverktyg
0Verktyg
0169.
1. Ta bort insynsskyddet och lyft upp lastrummets golvskydd.
Placera verktygslådan och det
skadade hjulet upprätt i
utrymmet för verktygslådan.
2. Dra upp frigöringsknappen upptill på baksätets ryggstöd
och fäll fram det.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 183
3. Dra änden med öglan påbandet från verktygslådan
genom spärren för ryggstödet.
4. För igenom änden med kroken genom öglan och dra åt tills
bandet sitter säkert i ryggstö-
dets spärr.5. Dra tillbaka baksätets ryggstöd.
6. Sätt fast kroken i bakluckansspärr.
7. Dra åt remmen och lås den med spännet.
Start med startkablar
Ingen start med snabbladdningsag-
gregat.
Vid urladdat batteri kan motorn
startas med startkablar och batteriet
i en annan bil.
{Varning
Start med startkablar måste ske
med stor försiktighet. Varje
avvikelse från följande beskriv-
ning kan leda till personskador
eller sakskador genom batteriex-
plosion, och till skador på de båda
bilarnas elsystem.
Se till att den inte kommer i
kontakt med ögon, hud, tyg eller
lackerade ytor. Vätskan innehåller
svavelsyra som ger skador vid
direktkontakt.
. Inga gnistor eller öppen eld i
batteriernas närhet.
