2015.75 OPEL KARL Instruktionsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
56 Instrument och reglage
Instrument och
reglage
Pedaler
Rattinställning . . . . . . . . . . . . . . . . . 57
Rattreglage . . . . . . . . . . . . . . . . . . . . 57
Rattvärme . . . . . . . . . . . . . . . . . . . . . 57
Signalhorn . . . . . . . . . . . . . . . . . . . . . 58
Vindrutetorkare/-spolare . . . . . . . 58
Bakrutetorkare/-spolare . . . . . . . . 59
Utetemperatur . . . . . . . . . . . . . . . . . 60
Klocka . . . . . . . . . . . . . . . . . . . . . . . . . 60
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . 60
Varningslampor, mätare och
kontrollampor
Hastighetsmätare . . . . . . . . . . . . . . 61
Vägmätare . . . . . . . . . . . . . . . . . . . . . 61
Trippmätare . . . . . . . . . . . . . . . . . . . . 61
Varvräknare . . . . . . . . . . . . . . . . . . . . 62
Bränslemätare . . . . . . . . . . . . . . . . . 62
Kontrollampor . . . . . . . . . . . . . . . . . . 62
Temperaturmätare för motorkyl-vätska . . . . . . . . . . . . . . . . . . . . . . . . 64
Servicedisplay . . . . . . . . . . . . . . . . . 64
Blinkers . . . . . . . . . . . . . . . . . . . . . . . . 65
Bältespåminnare . . . . . . . . . . . . . . . 65
Lampa för krockkudde och bältessträckare . . . . . . . . . . . . . . . 66 Inaktivering av airbag . . . . . . . . . . 66
Laddningslampa . . . . . . . . . . . . . . . 66
Felindikatorlampa . . . . . . . . . . . . . . 66
Bilen behöver service snart . . . . 67
Varningslampa för broms- och
kopplingssystem . . . . . . . . . . . . . 67
Det låsningsfria bromssystemets (ABS) varningslampa . . . . . . . . . 67
Växlingslampa . . . . . . . . . . . . . . . . . 67
Variabel styrning . . . . . . . . . . . . . . . 67
Filbytesvarning . . . . . . . . . . . . . . . . 68
Lampa för parkeringshjälp med ultraljud . . . . . . . . . . . . . . . . . . . . . . 68
Lampa för elektronisk stabilitets- reglering . . . . . . . . . . . . . . . . . . . . . . 68
Lampa för elektronisk stabilitets- reglering (ESC) av . . . . . . . . . . . . 68
Lampa för drivkraftsreg- lering av . . . . . . . . . . . . . . . . . . . . . . 68
Motorkylvätsketemperatur varningslampa . . . . . . . . . . . . . . . 68
Lampa för däcktrycksövervak- ningssystem . . . . . . . . . . . . . . . . . . 69
Lampa för motoroljetryck . . . . . . . 69
Varningslampa för låg bräns- lenivå . . . . . . . . . . . . . . . . . . . . . . . . 69
Autostoppläge . . . . . . . . . . . . . . . . . 70
Startspärrlampa . . . . . . . . . . . . . . . . 70
Lampa för minskad motor- effekt . . . . . . . . . . . . . . . . . . . . . . . . . 70
Lampa för Helljus På . . . . . . . . . . 70 Lampa för främre dimmljus . . . . 70
Lampa för bakre dimljus . . . . . . . 70
Indikeringslampa för bakljus . . . 70
Farthållarlampa . . . . . . . . . . . . . . . . 70
Dörr på glänt-lampa . . . . . . . . . . . . 70
Lampa för Dörr öppen . . . . . . . . . 70
Informationsdisplayer
Förarinformationscentral
(DIC) . . . . . . . . . . . . . . . . . . . . . . . . . 71
Bilmeddelanden
Bilmeddelanden . . . . . . . . . . . . . . . 76
Varningsljud . . . . . . . . . . . . . . . . . . . 77
Personliga inställningar
Personliga inställningar . . . . . . . . 78

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 57

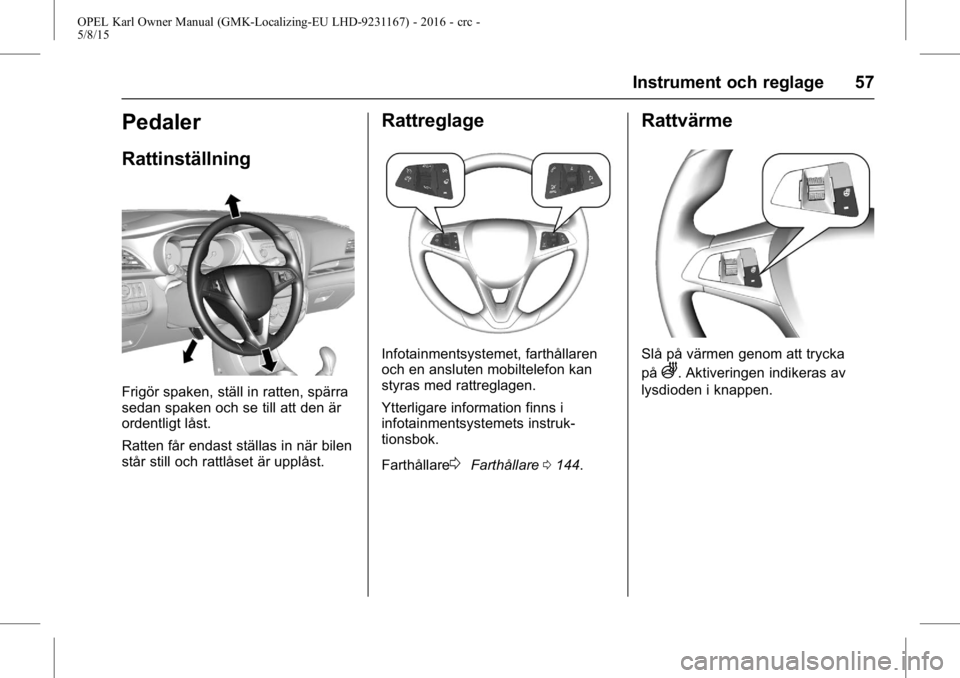

Pedaler
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet, farthållaren
och en ansluten mobiltelefon kan
styras med rattreglagen.
Ytterligare information finns i
infotainmentsystemets instruk-
tionsbok.
Farthållare
0Farthållare0144.
Rattvärme
Slå på värmen genom att trycka
på
A. Aktiveringen indikeras av
lysdioden i knappen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
58 Instrument och reglage
Rattens greppytor värms snabbare
och till en högre temperatur än
resten av ratten.
Värmen är på när motorn är igång
och under ett Autostop.
Stopp-start-system
0Stopp-start--
system 0134.
Signalhorn
Tryck påa.
Vindrutetorkare/-spolare
Vindrutetorkare
2 : Kontinuerlig torkning, hög
hastighet. av.
1 : Kontinuerlig torkning, låg
hastighet.
3: Intervalltorkning
O : Systemet är avstängt.
För ett enkelt torkarslag när vindru-
tetorkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna. Slå av i biltvättar.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 59

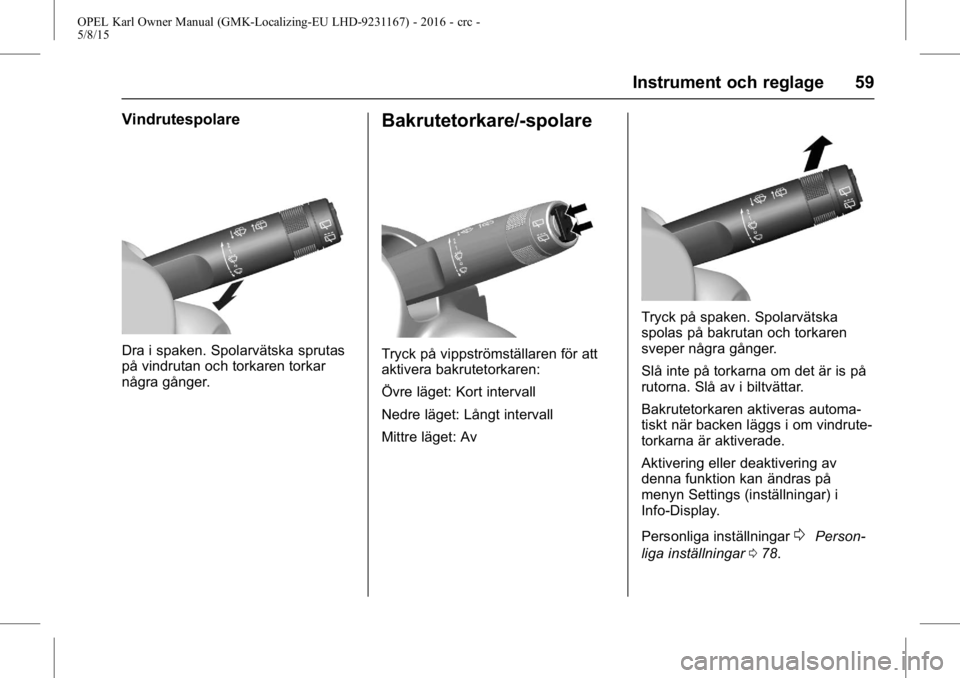

Vindrutespolare
Dra i spaken. Spolarvätska sprutas
på vindrutan och torkaren torkar
några gånger.
Bakrutetorkare/-spolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
Övre läget: Kort intervall
Nedre läget: Långt intervall
Mittre läget: Av
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
rutorna. Slå av i biltvättar.
Bakrutetorkaren aktiveras automa-
tiskt när backen läggs i om vindrute-
torkarna är aktiverade.
Aktivering eller deaktivering av
denna funktion kan ändras på
menyn Settings (inställningar) i
Info-Display.
Personliga inställningar
0Person-
liga inställningar 078.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
60 Instrument och reglage
Utetemperatur
Yttertemperaturen visas på infotain-
mentskärmen.
Förarinformationscentral (DIC)
0
Förarinformationscentral (DIC)071.
Klocka
Tid och datum visas på infotain-
mentdisplayen.
Personliga inställningar
0Person-
liga inställningar 0111.
Eluttag
Ett 12 volts eluttag är placerat i
mittkonsolen.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
Eluttaget är avstängt när tändningen
är avslagen. Dessutom inaktiveras
eluttaget vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839
avseende elektromagnetisk kompa-
tibilitet.
Anslut inga strömavgivande
tillbehör, t.ex. laddare eller batterier.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 61
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system
0Stopp-start--
system 0134.
Varningslampor,
mätare och kontrol-
lampor
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
Den övre raden visar den registre-
rade körsträckan sedan den senaste
nollställningen.
För att nollställa håller du SET/CLR
-knappen på blinkersspaken intryckt
i några sekunder
0Förarinforma-
tionscentral (DIC) 071.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
62 Instrument och reglage

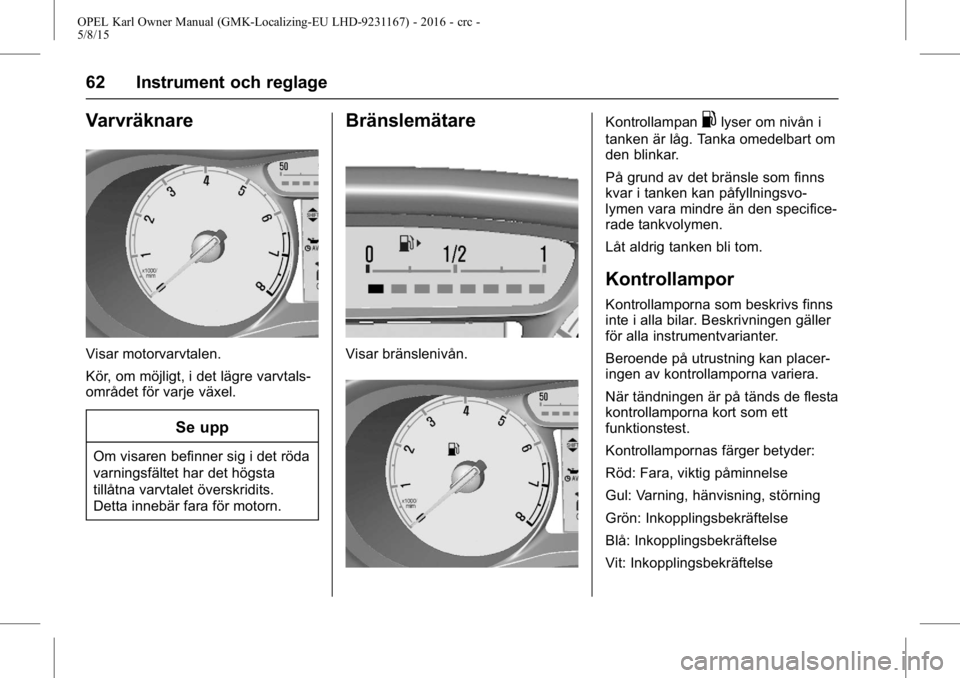

Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals-
området för varje växel.
Se upp
Om visaren befinner sig i det röda
varningsfältet har det högsta
tillåtna varvtalet överskridits.
Detta innebär fara för motorn.
Bränslemätare
Visar bränslenivån.
Kontrollampan.lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvo-
lymen vara mindre än den specifice-
rade tankvolymen.
Låt aldrig tanken bli tom.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter.
Beroende på utrustning kan placer-
ingen av kontrollamporna variera.
När tändningen är på tänds de flesta
kontrollamporna kort som ett
funktionstest.
Kontrollampornas färger betyder:
Röd: Fara, viktig påminnelse
Gul: Varning, hänvisning, störning
Grön: Inkopplingsbekräftelse
Blå: Inkopplingsbekräftelse
Vit: Inkopplingsbekräftelse

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrument och reglage 63

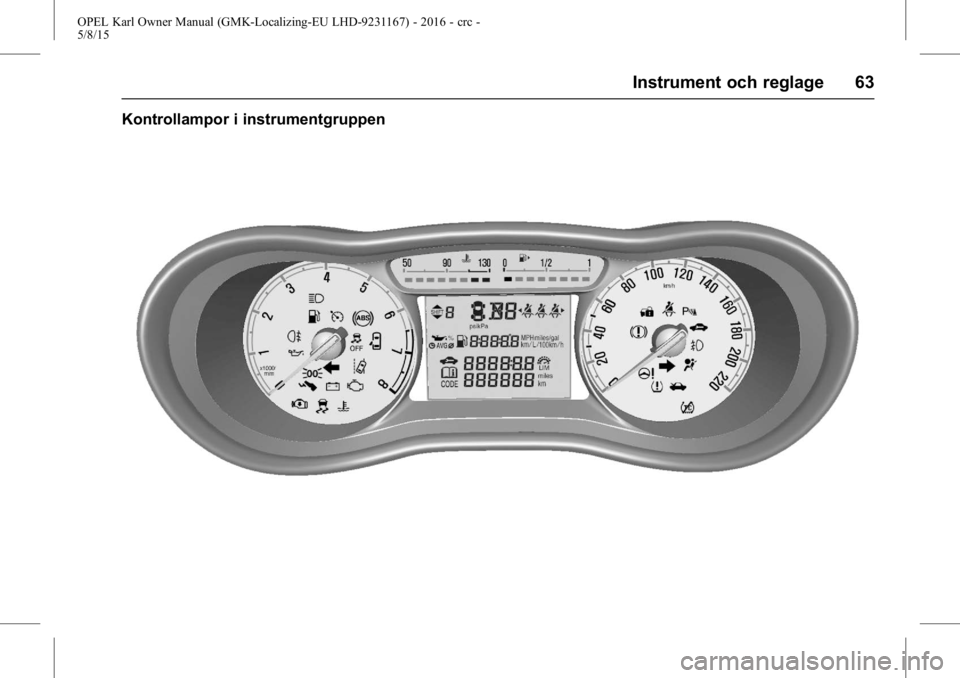

Kontrollampor i instrumentgruppen
