2015.75 OPEL KARL Instruktionsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
128 Klimatreglering
{Varning
Bytet av friskluft minskas i återcir-
kulationsläge. Vid drift utan
kylning ökar luftfuktigheten, varför
fönstren kan imma igen på
insidan. Luftkvaliteten i kupén
försämras, vilket kan göra att
personerna i bilen känner sig
dåsiga.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på
utsidan om kall luft träffar rutan. Om
vindrutan immar igen från utsidan,
använd vindrutetorkaren.
Maximal kyla
Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
. Slå på kylningen A/C.
. Slå på återcirkulationssys-
temet
W.
. Tryck på luftfördelningsströms-
tällaren
E.
. Ställ in temperaturreglaget på
den kallaste nivån.
. Ställ in fläkthastigheten på den
högsta nivån.
. Öppna alla munstycken.
Luftventiler
Inställbara luftmun-
stycken
Vid inkopplad kylning måste minst
ett luftmunstycke vara öppet, för att
inte förångaren ska bli isbelagd pga.
otillräcklig luftgenomströmning.
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna. Om
du inte vill känna luftströmmen
vrider du lamellerna inåt på det
mittre munstycket och utåt på

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Klimatreglering 129
sidomunstyckena. Luftmunstycket
har ett visst luftläckage även i stängt
läge.
{Varning
Fäst inga föremål på luftmun-
styckenas lameller. Risk för
skador och personskador i
händelse av en olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i
fotutrymmena. Dessa är fasta och
kan inte ställas in.
Underhåll
Luftintag
Luftintaget framför vindrutan i motor-
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter
Kupéluftfiltrering
Partikelfiltret rengör kupéluften från
fasta partiklar, till exempel pollen,
damm och sot. Filtret ska bytas
enligt standardunderhållet.
Se upp
Det krävs ett mer frekvent under-
håll på luftfiltret vid körning på
dammiga vägar, områden med
luftföroreningar och frekvent
körning på obelagda vägar. Detta
minskar filtrets effektivitet och
bronkerna kan påverkas negativt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
130 Klimatreglering

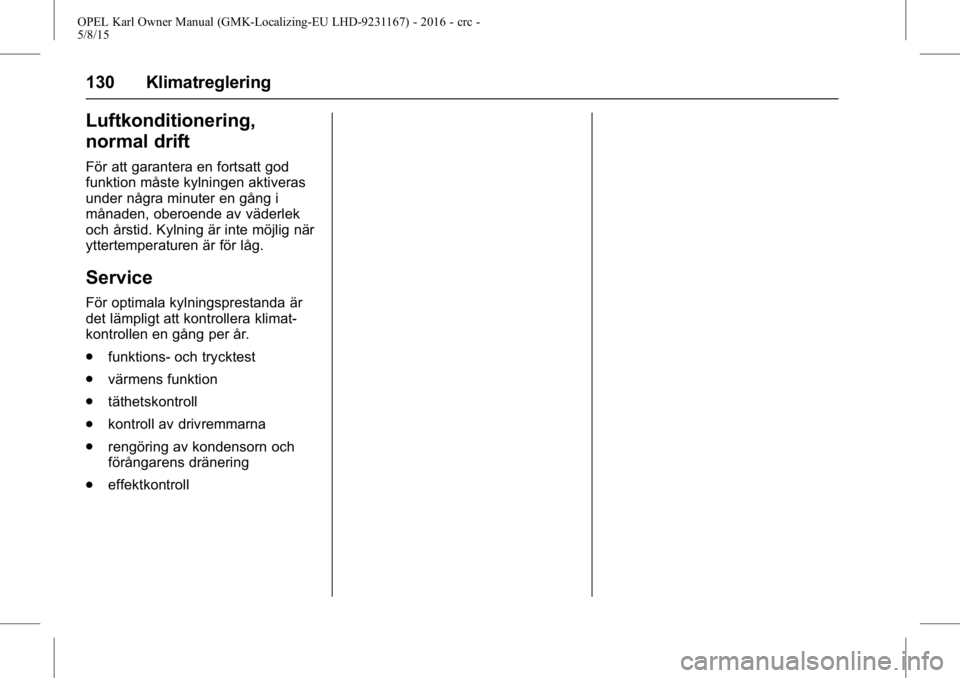

Luftkonditionering,
normal drift
För att garantera en fortsatt god
funktion måste kylningen aktiveras
under några minuter en gång i
månaden, oberoende av väderlek
och årstid. Kylning är inte möjlig när
yttertemperaturen är för låg.
Service
För optimala kylningsprestanda är
det lämpligt att kontrollera klimat-
kontrollen en gång per år.
.funktions- och trycktest
. värmens funktion
. täthetskontroll
. kontroll av drivremmarna
. rengöring av kondensorn och
förångarens dränering
. effektkontroll

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Körning och användning 131
Körning och
användning
Information om körning
Kontrollera bilen . . . . . . . . . . . . . . 131
Styrning . . . . . . . . . . . . . . . . . . . . . . 132
Start och drift
Inkörning av ny bil . . . . . . . . . . . . 132
Tändningslägen . . . . . . . . . . . . . . 132
Starta motorn . . . . . . . . . . . . . . . . . 133
RAP (Retained AccessoryPower) . . . . . . . . . . . . . . . . . . . . . . 134
Automatisk start/stopp- funktion . . . . . . . . . . . . . . . . . . . . . 134
Parkering . . . . . . . . . . . . . . . . . . . . . 136
Avgaser
Avgaser . . . . . . . . . . . . . . . . . . . . . . 137
Katalysator . . . . . . . . . . . . . . . . . . . 137
Manuell växellåda
Manuell växellåda . . . . . . . . . . . . 137
Bromsar
Bromsar . . . . . . . . . . . . . . . . . . . . . . 138
Låsningsfritt broms- system (ABS) . . . . . . . . . . . . . . . 138 Parkeringsbroms . . . . . . . . . . . . . 139
Bromshjälp . . . . . . . . . . . . . . . . . . . 139
Backstarthjälp . . . . . . . . . . . . . . . . 140
Körkontrollsystem
Drivkraftsreglering (TCS) . . . . . 140
Elektronisk stabilitetsreg-
lering (ESC) . . . . . . . . . . . . . . . . . 141
Föremålsdetekteringssystem
Parkeringshjälp (bakre parker-ingshjälp) . . . . . . . . . . . . . . . . . . . 143
Förarstödsystem
Förarstödsystem . . . . . . . . . . . . . 144
Farthållare . . . . . . . . . . . . . . . . . . . . 144
Varvtalsbegränsare . . . . . . . . . . . 146
Filbytesvarning (LDW) . . . . . . . . 147
Bränsle
Bränsle (för bensinmotorer) . . . 148
Tankning . . . . . . . . . . . . . . . . . . . . . 149
Bränsleförbrukning –
CO2-utsläpp . . . . . . . . . . . . . . . . 150
Information om
körning
Kontrollera bilen
Låt aldrig bilen rulla när
motorn är avstängd (utom vid
ett Autostop)
Många system fungerar inte i denna
situation (t.ex. bromsservon, servos-
tyrningen). Körning på detta sätt
utgör en fara för dig själv och andra.
Förhöjd tomgång
Om bilbatteriet behöver laddas på
grund av dess skick måste genera-
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
Pedaler
För att kunna utnyttja hela pedalrö-
relsevägen, lägg inga golvmattor
under pedalerna.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
132 Körning och användning
Styrning
Om servostyrningen slutar fungera
på grund av att motorn stannar eller
något fel i systemet kan bilen styras,
men det krävs eventuellt mer eller
mindre kraft för att styra.
Kontrollampa
mVariabel
styrning 067.
Se upp
Fordon med elektrisk servos-
tyrning:
Om ratten vrids till ändläget och
hålls mot det läget under längre
tid kan servostyrningen försvagas.
Om servostyrningen används
under längre tid kan dess verkan
försvagas.
Normal funktion hos servostyr-
ningen ska återkomma när
systemet har svalnat.
Start och drift
Inkörning av ny bil
Bromsa inte alltför hårt under de
första körningarna.
Vid den första körningen kan rök
avges på grund av att vax och olja
dunstar från avgassystemet.
Parkera bilen utomhus en stund
efter den första körningen och
undvik att andas in ångorna.
Under inkörningsperioden kan
bränsle- och motoroljeförbrukningen
vara högre.
Autostop kan blockeras om bilbatte-
riet behöver laddas.
Tändningslägen
Tändlåsets lägen
0: Tändning frånkopplad
1: Rattlås frigjort, tändning
frånkopplad
2: Tändningen på
3: Start av motorn

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Körning och användning 133
Starta motorn
Manuell växellåda: Tryck ned
kopplingen
Automatisk växellåda: Trampa på
bromspedalen och för växelväljaren
till P eller N.
Trampa inte ner gaspedalen.
Vrid nyckeln kort till läget 3 och
släpp den: En automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är
igång, se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga tempera-
turer
Du kan starta motorn utan extravär-
mare ned till temperaturer på -25 °C
för dieselmotorer och -30 °C för
bensinmotorer.
Dieselmotorer Det är möjligt att
starta motorn utan extra värmare
ned till -25 °C.
Bensinmotorer Det är möjligt att
starta motorn utan extra värmare
ned till -30 °C.
För att detta ska vara möjligt behövs
motorolja med rätt viskositet, rätt
bränsle, regelbunden service och ett
bilbatteri med tillräcklig laddning.
Vid temperaturer under -30 °C
kräver den automatiska växellådan
en uppvärmningstid på ungefär 5
minuter.
Växelväljaren måste vara i läge P.
Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i läge 3.
När denna funktion har aktiverats
fortsätter systemet att starta
automatiskt tills motorn är igång. På
grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
.
kopplingspedalen är inte
nertrampad (manuell växellåda)
. Timeout har inträffat
Rullningsavstängning
Vid rullning, d.v.s. vid körning med
ilagd växel utan aktivering av gaspe-
dalen, stängs bränslematningen av.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
134 Körning och användning
RAP (Retained Accessory
Power)
Kvarhållen ström
Följande elektroniska system kan
användas tills förrardörren öppnas
eller i upp till 10 minuter efter det att
tändningen har slagits av:
.elektriska fönsterhissar
. eluttag
Infotainmentsystemet får ström
under 30 minuter eller tills
tändningsnyckeln tas ut ur
tändningslåset, oavsett om en dörr
öppnas eller ej.
Automatisk start/stopp-
funktion
Start-stopp-systemet hjälper till att
spara bränsle. När förhållandena
tillåter detta stänger systemet av
motorn när bilens hastighet är låg
eller när bilen står still, t.ex. vid ett
trafikljus eller i bilköer. Motorn
startas automatiskt när kopplingen
trampas ner. En batterisensor
garanterar att ett Autostop endast utförs när bilbatteriet är tillräckligt
laddat för att kunna starta
motorn igen.
Aktivering
Stopp/start-systemet är tillgängligt
så snart motorn har startats, bilen
kör iväg och de förhållanden som
anges nedan uppfylls.
Deaktivering
Du kan avaktivera stopp/start-sys-
temet manuellt genom att trycka på
knappen. Inaktiveringen indikeras
av knappens lampa slocknar.
Autostop
Om bilen körs i låg hastighet eller
står stilla går det att aktivera ett
Autostop på följande sätt:
.
Trampa ned kopplingspedalen
. Ställ växelspaken i neutralläget
. Släpp upp kopplingspedalen
Motorn stängs av samtidigt som
tändningen är på.
Ett Autostopp visas genom att nålen
går till AUTOSTOP-läget i varvräk-
naren.
Under ett Autostop fungerar värmen
och bromsarna normalt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Körning och användning 135
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål-
landen uppfylls.
.Stopp/start-systemet har inte
avaktiverats manuellt.
. Motorhuven är helt stängd.
. Förardörren är stängd eller
förarens säkerhetsbälte är
fastspänt.
. Bilbatteriet har tillräcklig laddning
och är i gott skick.
. Motorn är uppvärmd.
. Motorkylvätsketemperaturen är
inte för hög.
. Motorns avgastemperatur är inte
för hög, t.ex. efter körning med
hög motorlast.
. Omgivningstemperaturen är inte
för låg.
. Avfrostningsinställningen block-
erar inte ett Autostop.
. Klimatregleringssystemet tillåter
ett Autostop.
. Bromsvakuumet är tillräckligt. .
Bilen har rört sig sedan senaste
Autostop.
I annat fall kommer ett Autostop att
blockeras.
Ett Autostop kan bli svårare att göra
när omgivningstemperaturen närmar
sig nollpunkten.
Vissa av klimatregleringssystemets
inställningar kan blockera ett
Autostop. Se avsnittet om klimatreg-
lering för mer information.
Omedelbart efter körning på
motorväg kan ett Autostop
blockeras.
Inkörning av ny bil
0Inkörning av
ny bil 0132.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att
undvika urladdning av bilbatteriet.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt-
riska funktioner som extravärmare
eller uppvärmning av bakruta av
eller kopplas om till ett batterispar- läge. Klimatregleringssystemets
fläkthastighet minskas för att spara
ström.
Motorstart av förare
Trampa ner kopplingspedalen för att
starta motorn.
Motorstarten visas genom att nålen
går till tomgångsläget i varvräk-
naren.
Om växelväljaren flyttas från friläget
innan kopplingen har trampats ned
tänds kontrollampan
#eller också
visas denna som en symbol i
förarinformationscentralen.
Kontrollampa
# 0Kontrol-
lampor 062.
Motorstart av stopp/start-
system
Växelväljaren måste vara i neutral-
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop, startas motorn automa-
tiskt av stopp/start-systemet.
.
Stopp/start-systemet avaktiveras
manuellt.
