48 Säten och säkerhetssystem
Top-tether, fästöglor
Bilen har två fästöglor på baksidan
av baksätena.
Toppmonterade öglor är utmärkta
med symbolen
Iför en barnstol.
Utöver ISOFIX-fästet fäster du
Top-tether-bältet i Top-tether-fästög-
lorna.
Allmängiltiga lägen för ISOFIX
barnsäkerhetssystem är markerade
med IUF i tabellen.Demontera det bakre nackstödet
före montering av ett barnsäkerhets-
system om det behövs
0Monter-
ingsplatser för barnsäkerhetssystem
0 44.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Förvaring 49
Förvaring
Förvaringsutrymmen
Förvaringsutrymmen . . . . . . . . . . . 49
Förvaring vid instrument-panel . . . . . . . . . . . . . . . . . . . . . . . . . 49
Handskfack . . . . . . . . . . . . . . . . . . . . 49
Mugghållare . . . . . . . . . . . . . . . . . . . 50
Bagage-/lastutrymmen
Lastrum . . . . . . . . . . . . . . . . . . . . . . . . 50
Extra fack
Bagageutrymme/hatthylla . . . . . . 52
Bagagenät . . . . . . . . . . . . . . . . . . . . . 53
Varningstriangel . . . . . . . . . . . . . . . 53
Första hjälpen-sats . . . . . . . . . . . . 54
Lastningsinformation
Lastningsinformation . . . . . . . . . . . 54
Förvaringsutrymmen
{Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så
fall kan förvaringsfackens lock
öppnas och personerna i bilen
kan skadas av föremål som
kastas omkring vid hård inbroms-
ning, plötslig riktningsförändring
eller en olycka.
Förvaring vid instrument-
panel
Facket används för små artiklar etc.
Handskfack
Inuti handskfacket finns ett utrymme
för instruktionsboken. Dra i fliken för
att öppna utrymmet. Handskfacket
ska vara stängt under körning.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
50 Förvaring
Mugghållare
Det finns en mugghållare i mittkon-
solen.
Bagage-/lastut-
rymmen
Lastrum
BagagerumsförstoringSe upp
Fäll först ned baksätesdynan
innan du fäller baksätets
ryggstöd.
Annars kan baksätet skadas.
1. Tryck ner nackstöden genom att trycka på spärrhaken.
Anmärkning: Skjut framsätet
framåt och ställ framsätets ryggstöd
upprätt för att det ska finnas tillräck-
ligt utrymme för att ändra baksätets
sittdyna.
2. Dra bandet under sätesdynan och fäll ned sätesdynan.
3. Dra i frigöringsspaken upptillpå det bakre ryggstödet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Förvaring 51

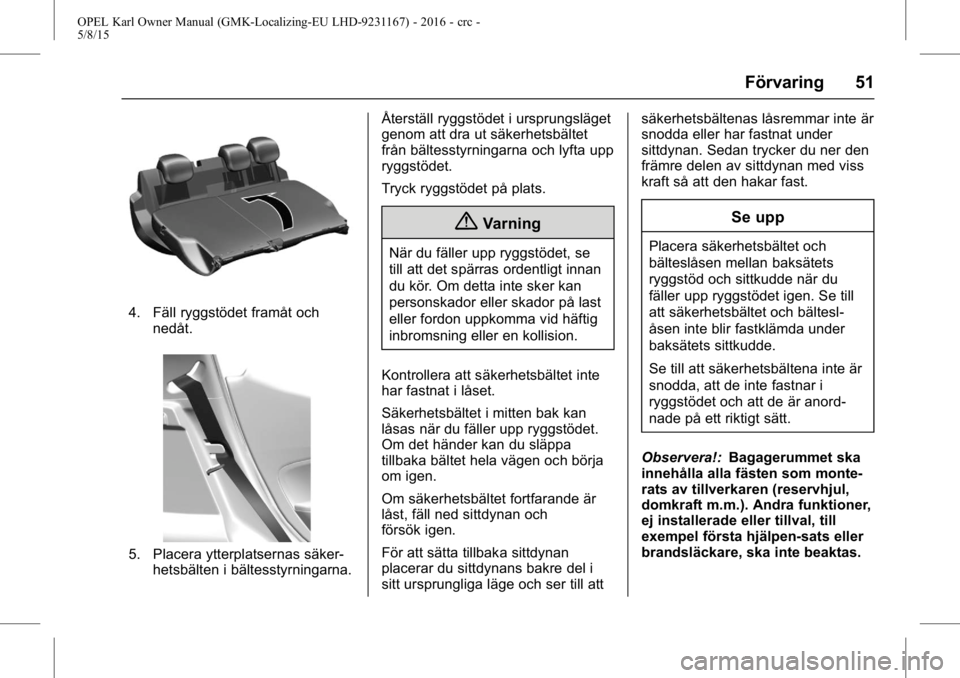

4. Fäll ryggstödet framåt ochnedåt.
5. Placera ytterplatsernas säker-hetsbälten i bältesstyrningarna. Återställ ryggstödet i ursprungsläget
genom att dra ut säkerhetsbältet
från bältesstyrningarna och lyfta upp
ryggstödet.
Tryck ryggstödet på plats.
{Varning
När du fäller upp ryggstödet, se
till att det spärras ordentligt innan
du kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Kontrollera att säkerhetsbältet inte
har fastnat i låset.
Säkerhetsbältet i mitten bak kan
låsas när du fäller upp ryggstödet.
Om det händer kan du släppa
tillbaka bältet hela vägen och börja
om igen.
Om säkerhetsbältet fortfarande är
låst, fäll ned sittdynan och
försök igen.
För att sätta tillbaka sittdynan
placerar du sittdynans bakre del i
sitt ursprungliga läge och ser till att säkerhetsbältenas låsremmar inte är
snodda eller har fastnat under
sittdynan. Sedan trycker du ner den
främre delen av sittdynan med viss
kraft så att den hakar fast.
Se upp
Placera säkerhetsbältet och
bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältesl-
åsen inte blir fastklämda under
baksätets sittkudde.
Se till att säkerhetsbältena inte är
snodda, att de inte fastnar i
ryggstödet och att de är anord-
nade på ett riktigt sätt.
Observera!: Bagagerummet ska
innehålla alla fästen som monte-
rats av tillverkaren (reservhjul,
domkraft m.m.). Andra funktioner,
ej installerade eller tillval, till
exempel första hjälpen-sats eller
brandsläckare, ska inte beaktas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
52 Förvaring

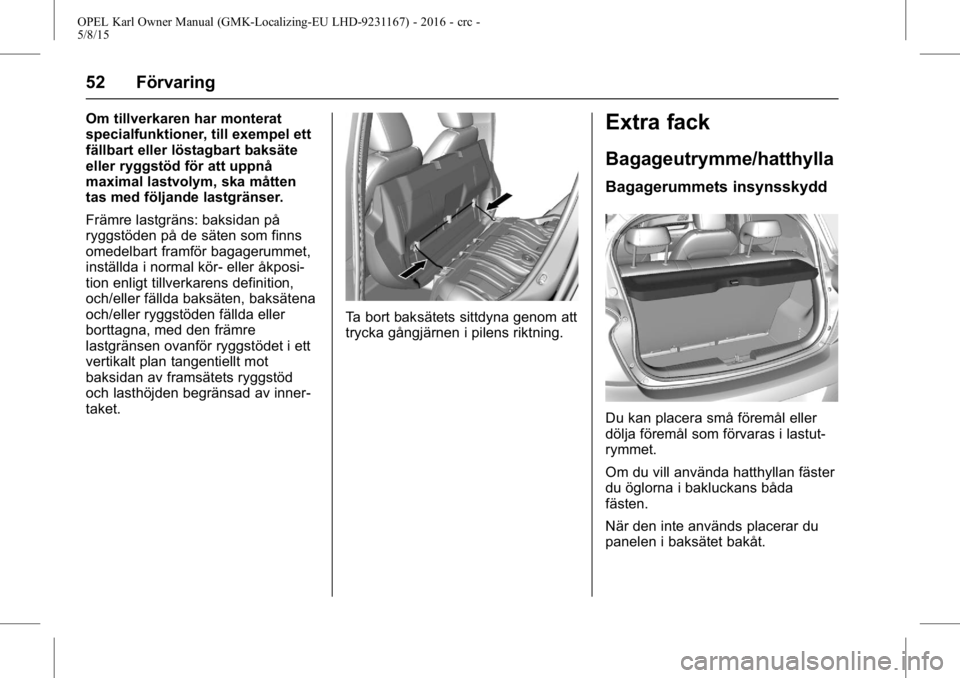

Om tillverkaren har monterat
specialfunktioner, till exempel ett
fällbart eller löstagbart baksäte
eller ryggstöd för att uppnå
maximal lastvolym, ska måtten
tas med följande lastgränser.
Främre lastgräns: baksidan på
ryggstöden på de säten som finns
omedelbart framför bagagerummet,
inställda i normal kör- eller åkposi-
tion enligt tillverkarens definition,
och/eller fällda baksäten, baksätena
och/eller ryggstöden fällda eller
borttagna, med den främre
lastgränsen ovanför ryggstödet i ett
vertikalt plan tangentiellt mot
baksidan av framsätets ryggstöd
och lasthöjden begränsad av inner-
taket.
Ta bort baksätets sittdyna genom att
trycka gångjärnen i pilens riktning.
Extra fack
Bagageutrymme/hatthylla
Bagagerummets insynsskydd
Du kan placera små föremål eller
dölja föremål som förvaras i lastut-
rymmet.
Om du vill använda hatthyllan fäster
du öglorna i bakluckans båda
fästen.
När den inte används placerar du
panelen i baksätet bakåt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Förvaring 53

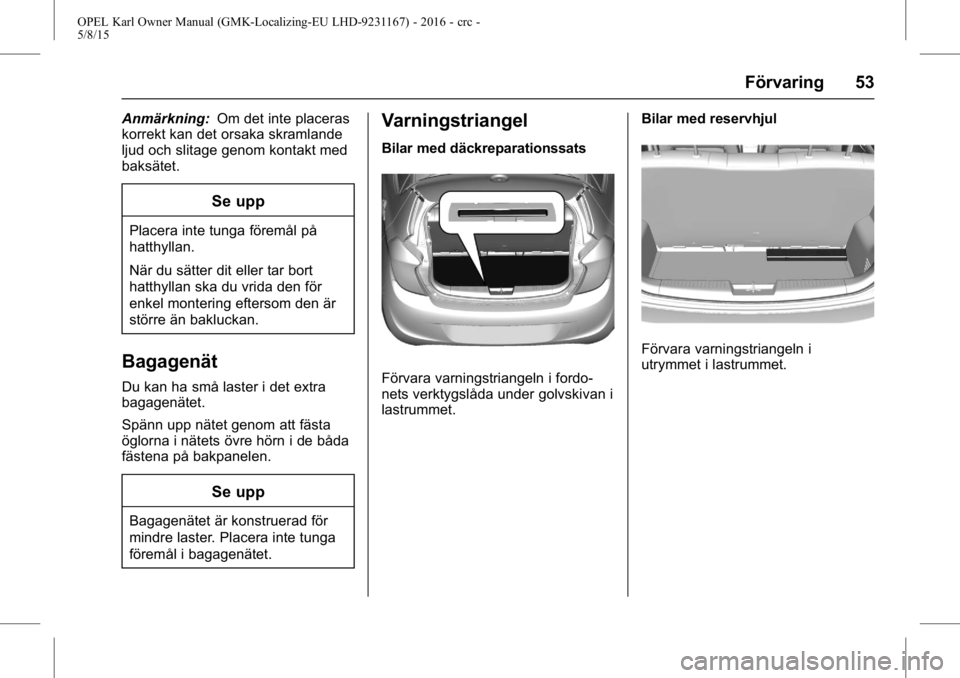

Anmärkning:Om det inte placeras
korrekt kan det orsaka skramlande
ljud och slitage genom kontakt med
baksätet.
Se upp
Placera inte tunga föremål på
hatthyllan.
När du sätter dit eller tar bort
hatthyllan ska du vrida den för
enkel montering eftersom den är
större än bakluckan.
Bagagenät
Du kan ha små laster i det extra
bagagenätet.
Spänn upp nätet genom att fästa
öglorna i nätets övre hörn i de båda
fästena på bakpanelen.
Se upp
Bagagenätet är konstruerad för
mindre laster. Placera inte tunga
föremål i bagagenätet.
Varningstriangel
Bilar med däckreparationssats
Förvara varningstriangeln i fordo-
nets verktygslåda under golvskivan i
lastrummet. Bilar med reservhjul
Förvara varningstriangeln i
utrymmet i lastrummet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
54 Förvaring
Första hjälpen-sats
Förvara första hjälpen-satsen i
utrymmet i lastrummet.
Lastningsinformation
.Tunga föremål i bagagerummet
ska placeras mot ryggstöden. Se
till att ryggstöden gått i lås
ordentligt. Om föremål kan
staplas ska de tyngre föremålen
placeras underst.
. Säkra föremål i bagagerummet
för att förhindra att de glider
omkring.
. Vid transport av föremål i
bagageutrymmet får ryggstöden
i baksätet inte vara lutade
framåt.
. Låt inte lasten skjuta upp över
ryggstödens överkant.
. Placera inte några föremål på
bagagerummets skydd eller
instrumentpanelen och täck inte
över sensorn längst upp på
instrumentpanelen.
. Lasten får inte hindra använd-
ningen av pedaler, parkerings-
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén. .
Kör inte med öppet bagagerum.{Varning
Kontrollera alltid att bilens last är
säkert lastad.
I annat fall kan föremål slungas
runt inuti bilen och orsaka
personskada eller skada på last
eller bil.
. Lastförmågan är skillnaden
mellan den tillåtna totalvikten (se
typskylt
0Chassinummer (VIN)
0 194) och tomvikten. För detal-
jerad information om tjänste-
vikten, se avsnittet
Tekniska data.
Tjänstevikten inkluderar förarens
vikt (68 kg), bagagets vikt (7 kg)
och vikten för alla vätskor
(tanken fylld till 90%).
Specialutrustning och tillbehör
ökar tomvikten.
. Körning med taklast ökar bilens
sidvindskänslighet och försämrar
bilens köregenskaper eftersom
tyngdpunkten ligger högre.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Förvaring 55
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa däcktrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spänn-
banden ofta.
