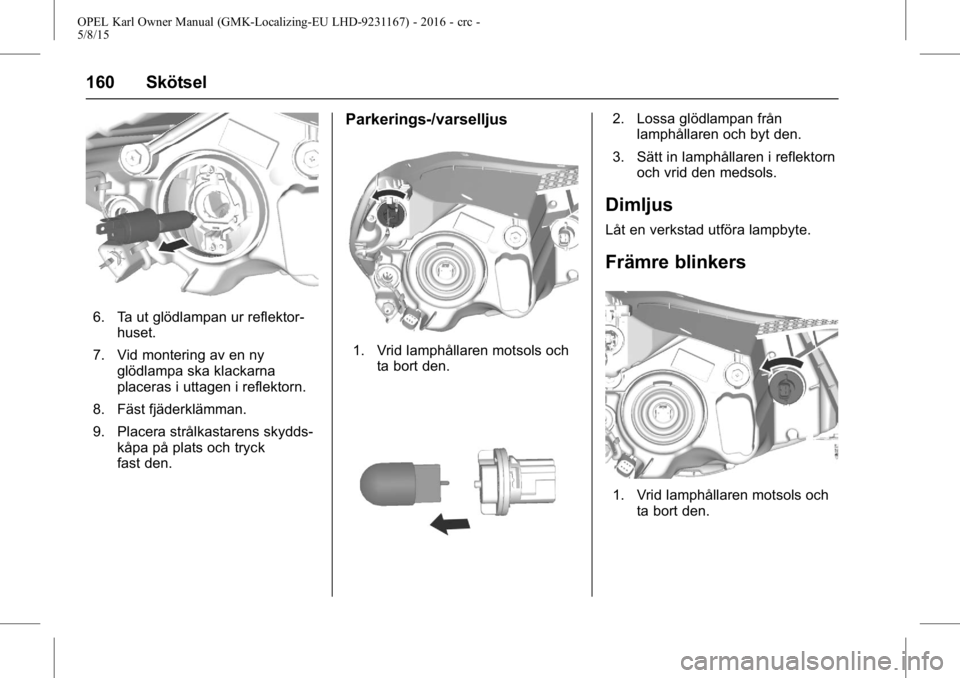

160 Skötsel
6. Ta ut glödlampan ur reflektor-huset.
7. Vid montering av en ny glödlampa ska klackarna
placeras i uttagen i reflektorn.
8. Fäst fjäderklämman.
9. Placera strålkastarens skydds- kåpa på plats och tryck
fast den.
Parkerings-/varselljus
1. Vrid lamphållaren motsols ochta bort den.
2. Lossa glödlampan frånlamphållaren och byt den.
3. Sätt in lamphållaren i reflektorn och vrid den medsols.
Dimljus
Låt en verkstad utföra lampbyte.
Främre blinkers
1. Vrid lamphållaren motsols ochta bort den.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

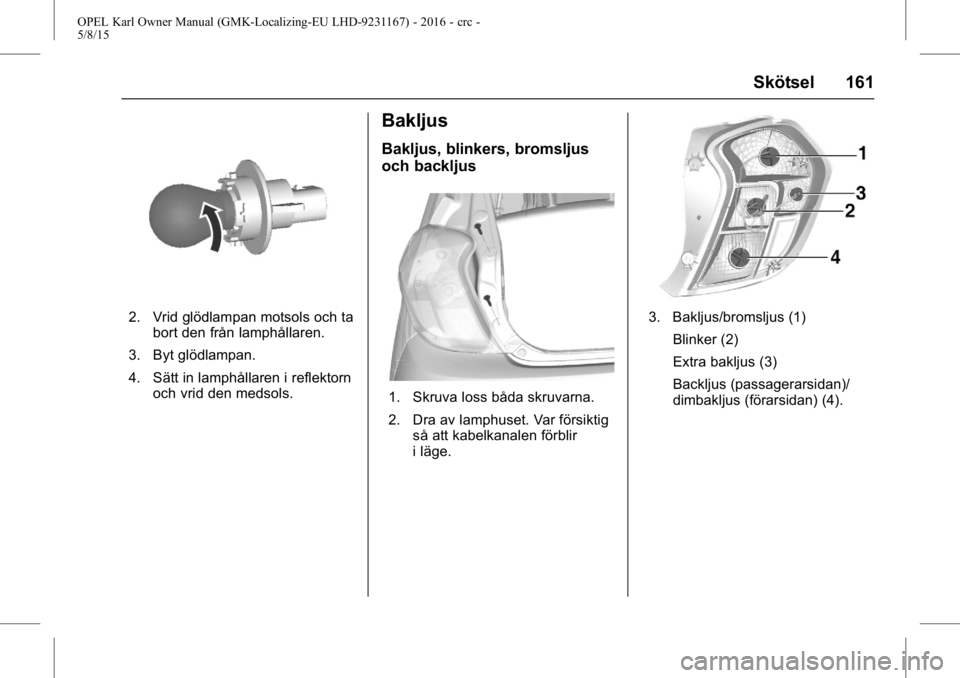

Skötsel 161
2. Vrid glödlampan motsols och tabort den från lamphållaren.
3. Byt glödlampan.
4. Sätt in lamphållaren i reflektorn och vrid den medsols.
Bakljus
Bakljus, blinkers, bromsljus
och backljus
1. Skruva loss båda skruvarna.
2. Dra av lamphuset. Var försiktigså att kabelkanalen förblir
i läge.
3. Bakljus/bromsljus (1)
Blinker (2)
Extra bakljus (3)
Backljus (passagerarsidan)/
dimbakljus (förarsidan) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

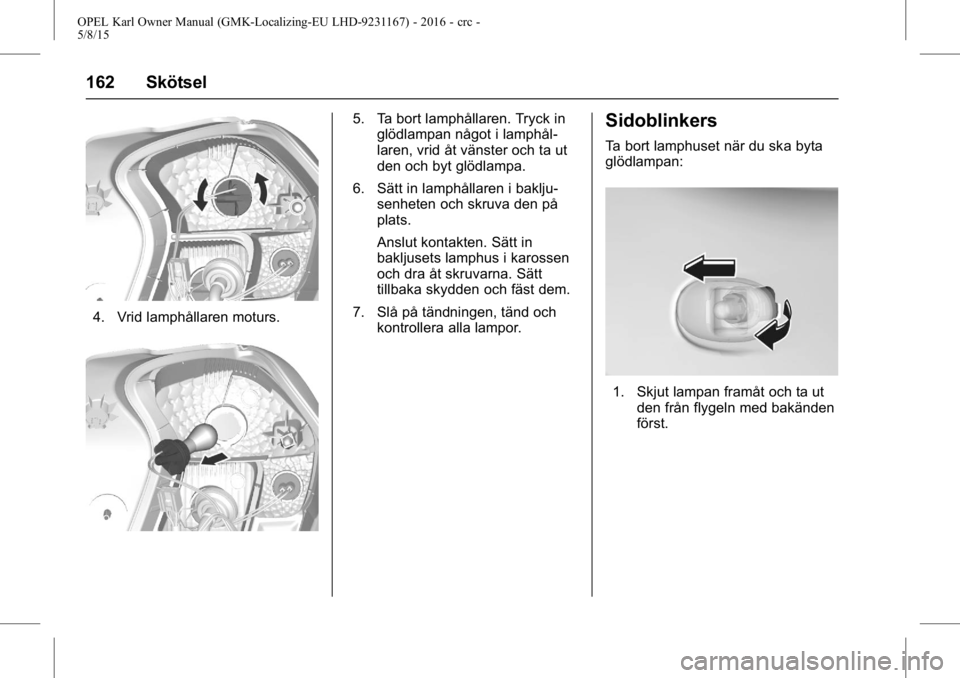

162 Skötsel
4. Vrid lamphållaren moturs.
5. Ta bort lamphållaren. Tryck inglödlampan något i lamphål-
laren, vrid åt vänster och ta ut
den och byt glödlampa.
6. Sätt in lamphållaren i baklju- senheten och skruva den på
plats.
Anslut kontakten. Sätt in
bakljusets lamphus i karossen
och dra åt skruvarna. Sätt
tillbaka skydden och fäst dem.
7. Slå på tändningen, tänd och kontrollera alla lampor.Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan framåt och ta ut
den från flygeln med bakänden
först.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

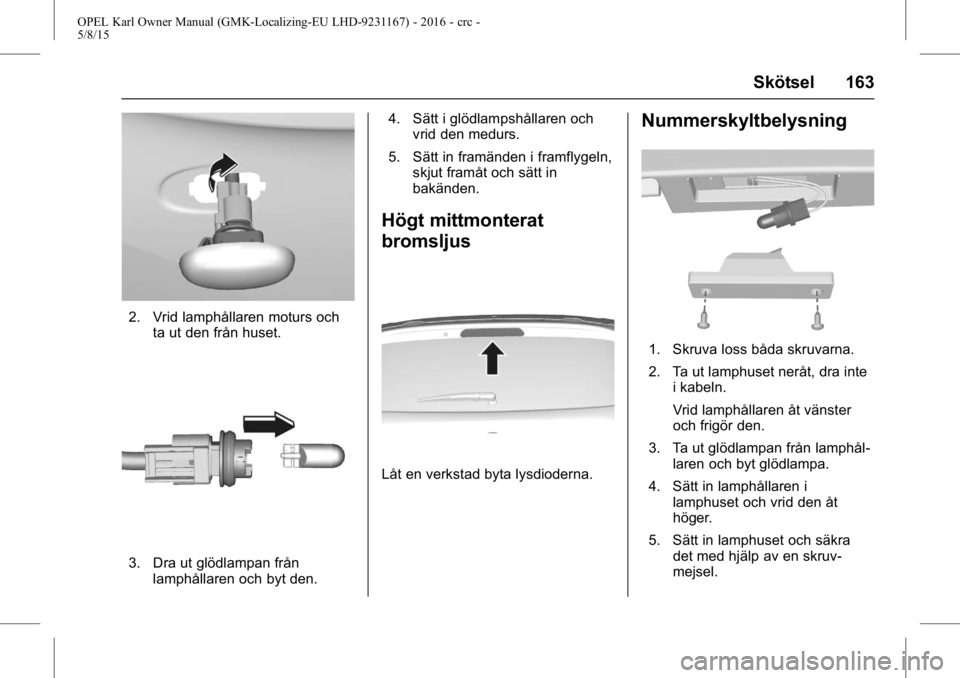

Skötsel 163
2. Vrid lamphållaren moturs ochta ut den från huset.
3. Dra ut glödlampan frånlamphållaren och byt den. 4. Sätt i glödlampshållaren och
vrid den medurs.
5. Sätt in framänden i framflygeln, skjut framåt och sätt in
bakänden.
Högt mittmonterat
bromsljus
Låt en verkstad byta lysdioderna.
Nummerskyltbelysning
1. Skruva loss båda skruvarna.
2. Ta ut lamphuset neråt, dra intei kabeln.
Vrid lamphållaren åt vänster
och frigör den.
3. Ta ut glödlampan från lamphål- laren och byt glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt
höger.
5. Sätt in lamphuset och säkra det med hjälp av en skruv-
mejsel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
164 Skötsel

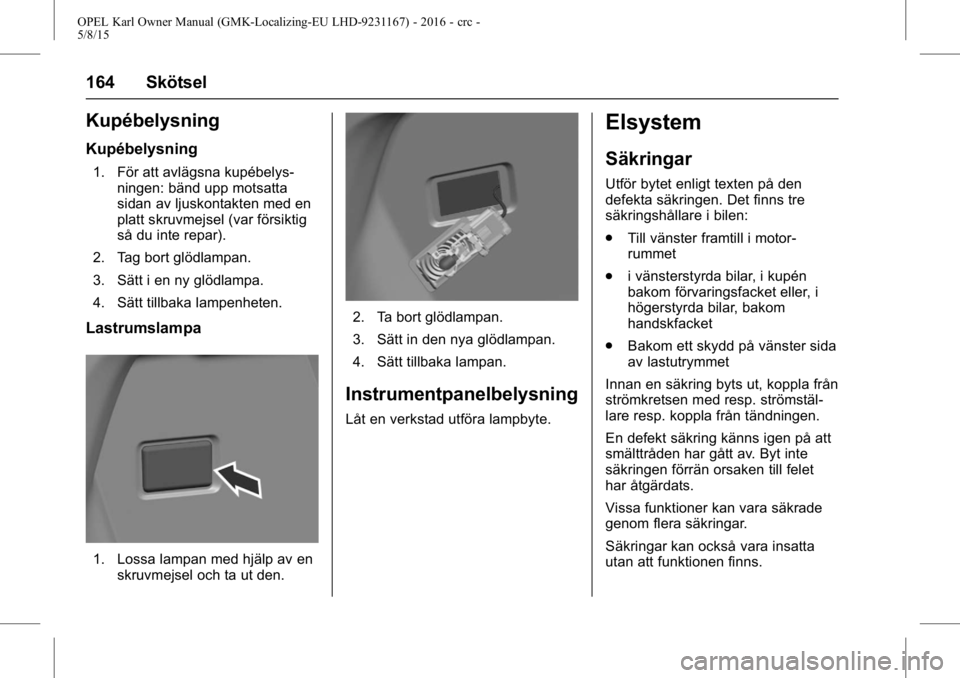

Kupébelysning
Kupébelysning
1. För att avlägsna kupébelys-ningen: bänd upp motsatta
sidan av ljuskontakten med en
platt skruvmejsel (var försiktig
så du inte repar).
2. Tag bort glödlampan.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lampenheten.
Lastrumslampa
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.
Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen. Det finns tre
säkringshållare i bilen:
.Till vänster framtill i motor-
rummet
. i vänsterstyrda bilar, i kupén
bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket
. Bakom ett skydd på vänster sida
av lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömstäl-
lare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte
säkringen förrän orsaken till felet
har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta
utan att funktionen finns.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 165

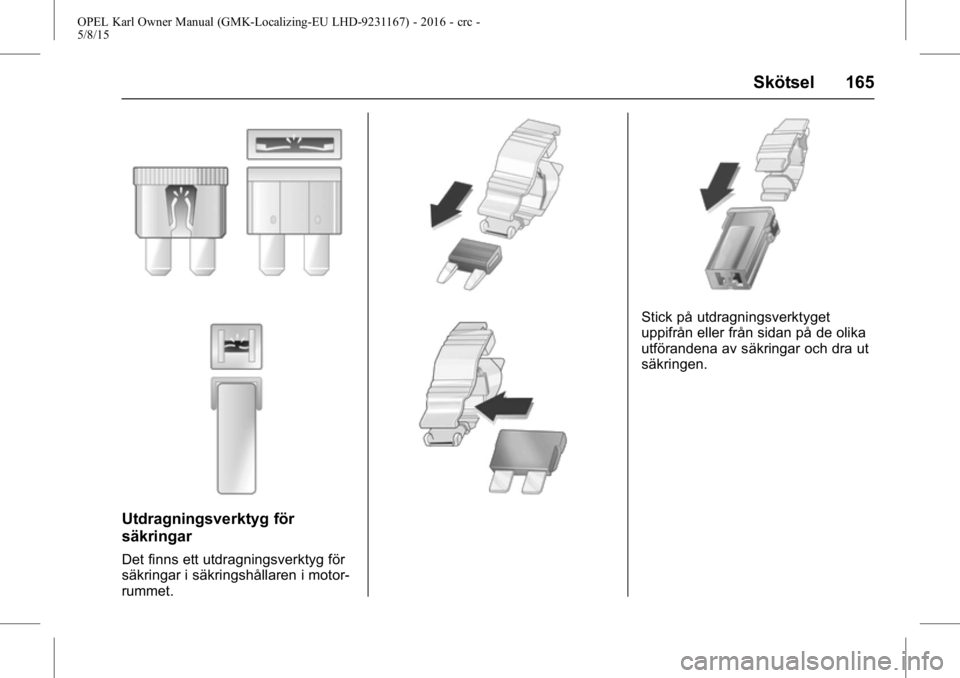

Utdragningsverktyg för
säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor-
rummet.
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
166 Skötsel

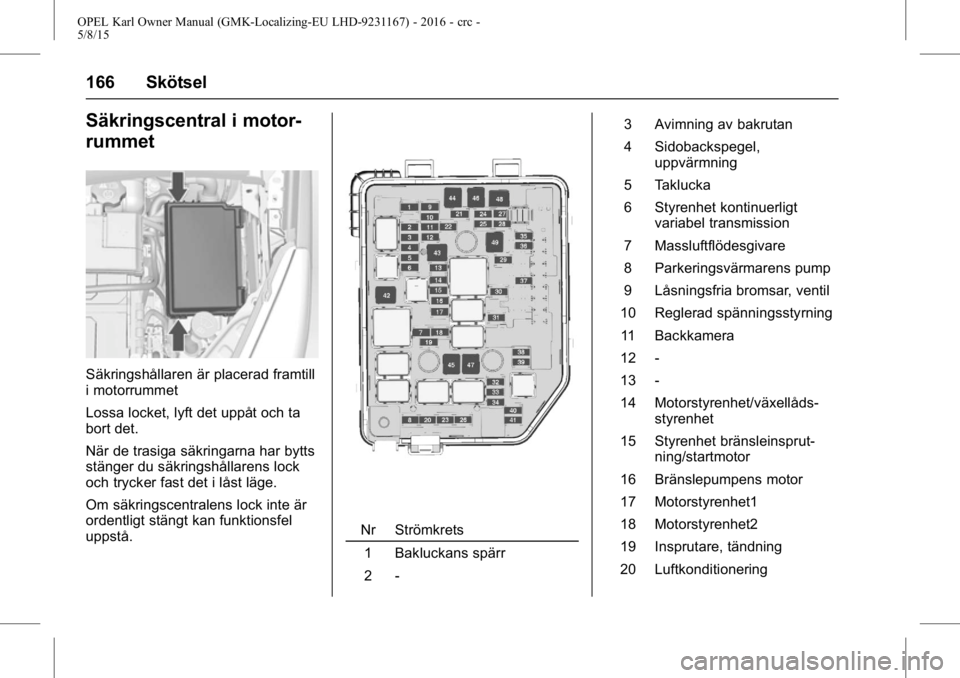

Säkringscentral i motor-
rummet
Säkringshållaren är placerad framtill
i motorrummet
Lossa locket, lyft det uppåt och ta
bort det.
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock
och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel
uppstå.
Nr Strömkrets1 Bakluckans spärr
2 - 3 Avimning av bakrutan
4 Sidobackspegel,
uppvärmning
5 Taklucka
6 Styrenhet kontinuerligt variabel transmission
7 Massluftflödesgivare
8 Parkeringsvärmarens pump
9 Låsningsfria bromsar, ventil
10 Reglerad spänningsstyrning
11 Backkamera
12 -
13 -
14 Motorstyrenhet/växellåds- styrenhet
15 Styrenhet bränsleinsprut- ning/startmotor
16 Bränslepumpens motor
17 Motorstyrenhet1
18 Motorstyrenhet2
19 Insprutare, tändning
20 Luftkonditionering

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 167

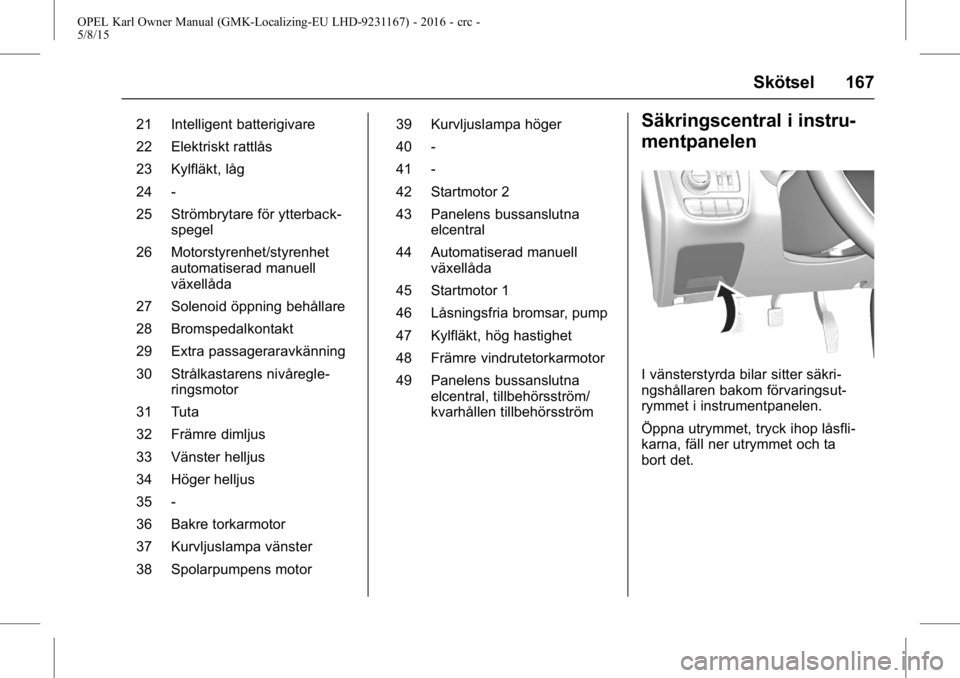

21 Intelligent batterigivare
22 Elektriskt rattlås
23 Kylfläkt, låg
24 -
25 Strömbrytare för ytterback-spegel
26 Motorstyrenhet/styrenhet automatiserad manuell
växellåda
27 Solenoid öppning behållare
28 Bromspedalkontakt
29 Extra passageraravkänning
30 Strålkastarens nivåregle- ringsmotor
31 Tuta
32 Främre dimljus
33 Vänster helljus
34 Höger helljus
35 -
36 Bakre torkarmotor
37 Kurvljuslampa vänster
38 Spolarpumpens motor 39 Kurvljuslampa höger
40 -
41 -
42 Startmotor 2
43 Panelens bussanslutna
elcentral
44 Automatiserad manuell växellåda
45 Startmotor 1
46 Låsningsfria bromsar, pump
47 Kylfläkt, hög hastighet
48 Främre vindrutetorkarmotor
49 Panelens bussanslutna elcentral, tillbehörsström/
kvarhållen tillbehörsströmSäkringscentral i instru-
mentpanelen
I vänsterstyrda bilar sitter säkri-
ngshållaren bakom förvaringsut-
rymmet i instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli-
karna, fäll ner utrymmet och ta
bort det.
