2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

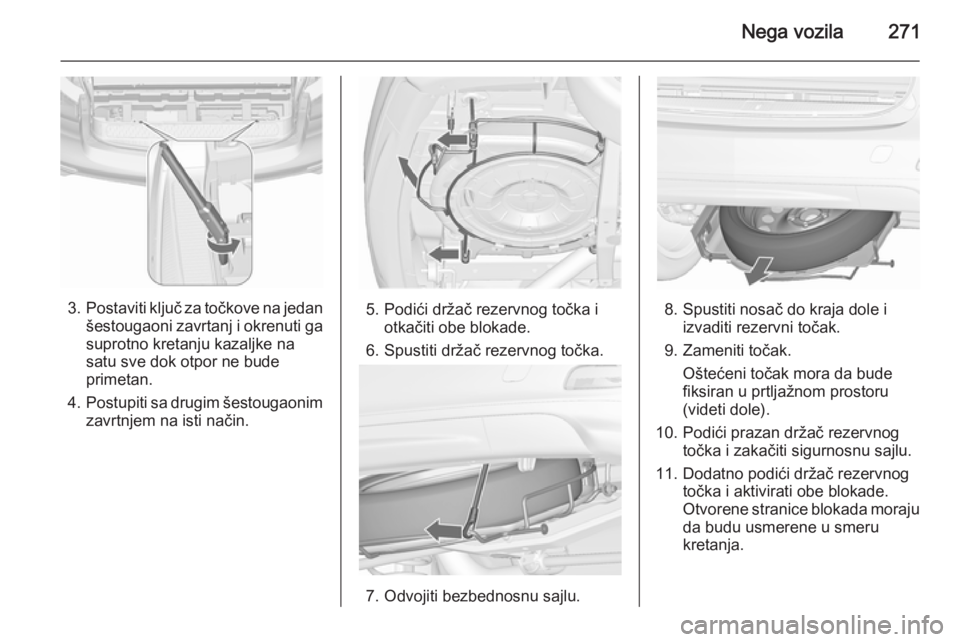

Nega vozila271
3.Postaviti ključ za točkove na jedan
šestougaoni zavrtanj i okrenuti ga suprotno kretanju kazaljke na
satu sve dok otpor ne bude
primetan.
4. Postupiti sa drugim šestougaonim
zavrtnjem na isti način.5. Podići držač rezervnog točka i otkačiti obe blokade.
6. Spustiti držač rezervnog točka.
7. Odvojiti bezbednosnu sajlu.
8. Spustiti nosač do kraja dole i izvaditi rezervni točak.
9. Zameniti točak. Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
10. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
11. Dodatno podići držač rezervnog točka i aktivirati obe blokade.
Otvorene stranice blokada moraju
da budu usmerene u smeru
kretanja.

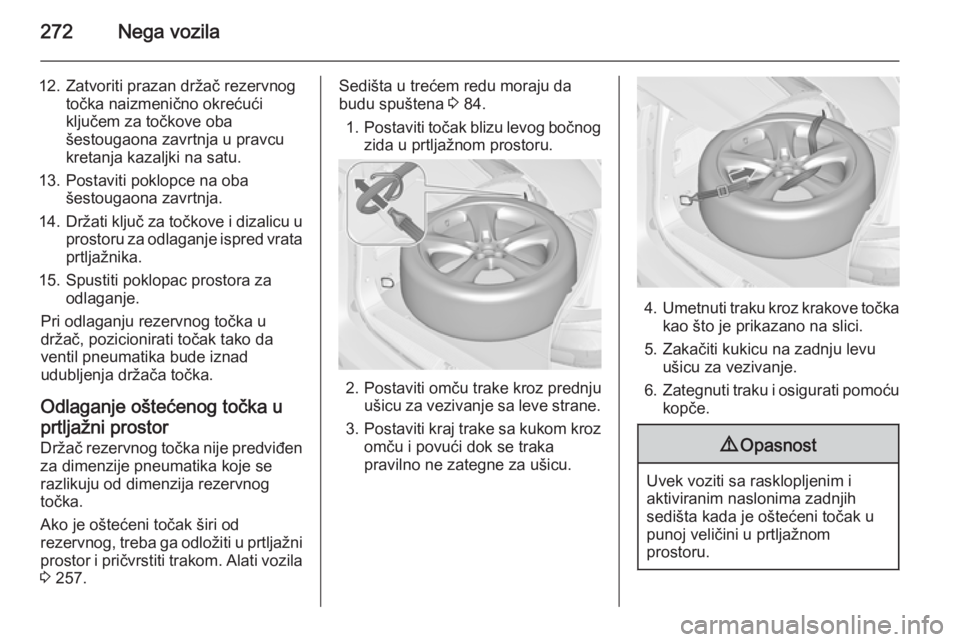

272Nega vozila
12. Zatvoriti prazan držač rezervnogtočka naizmenično okrećući
ključem za točkove oba
šestougaona zavrtnja u pravcu
kretanja kazaljki na satu.
13. Postaviti poklopce na oba šestougaona zavrtnja.
14. Držati ključ za točkove i dizalicu u
prostoru za odlaganje ispred vrata
prtljažnika.
15. Spustiti poklopac prostora za odlaganje.
Pri odlaganju rezervnog točka u
držač, pozicionirati točak tako da
ventil pneumatika bude iznad
udubljenja držača točka.
Odlaganje oštećenog točka u prtljažni prostor Držač rezervnog točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni
prostor i pričvrstiti trakom. Alati vozila 3 257.Sedišta u trećem redu moraju da
budu spuštena 3 84.
1. Postaviti točak blizu levog bočnog
zida u prtljažnom prostoru.
2. Postaviti omču trake kroz prednju ušicu za vezivanje sa leve strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju levu ušicu za vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.

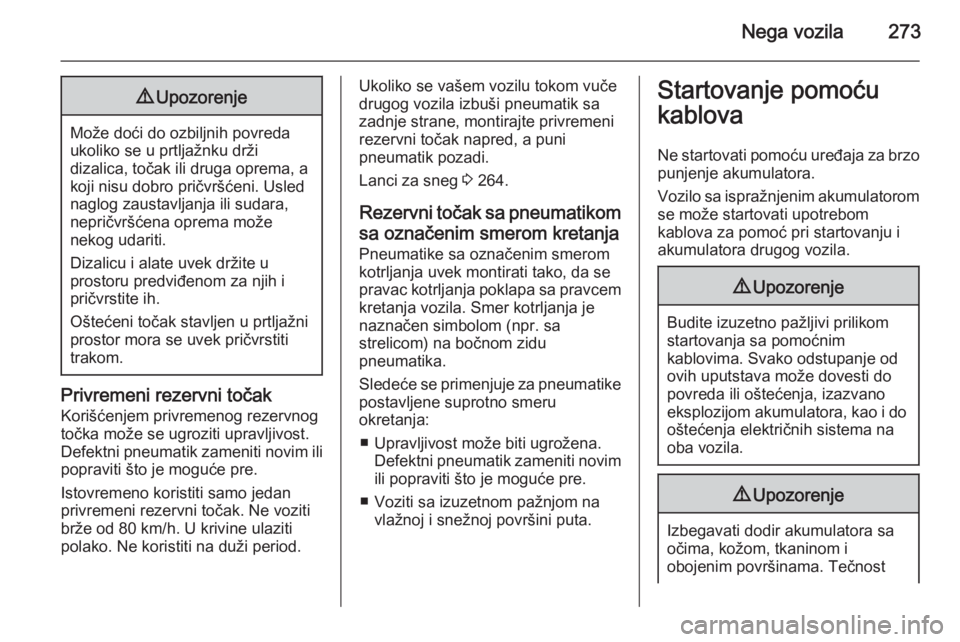

Nega vozila2739Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.
Privremeni rezervni točak
Korišćenjem privremenog rezervnog
točka može se ugroziti upravljivost.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 264.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost

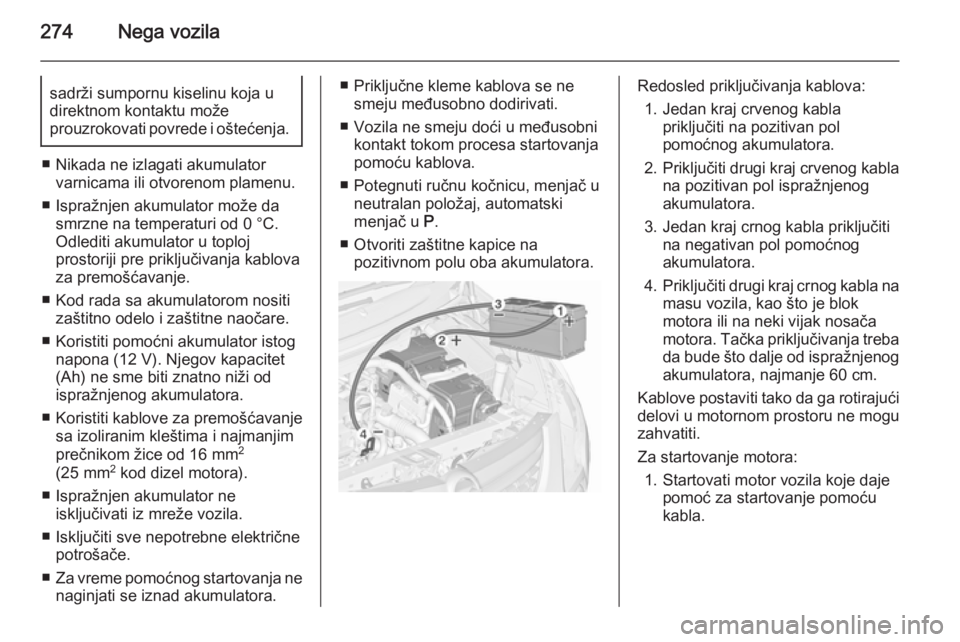

274Nega vozilasadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator varnicama ili otvorenom plamenu.
■ Ispražnjen akumulator može da smrzne na temperaturi od 0 °C.
Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 V). Njegov kapacitet
(Ah) ne sme biti znatno niži od ispražnjenog akumulatora.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
■ Za vreme pomoćnog startovanja ne
naginjati se iznad akumulatora.
■ Priključne kleme kablova se ne smeju međusobno dodirivati.
■ Vozila ne smeju doći u međusobni kontakt tokom procesa startovanja
pomoću kablova.
■ Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
■ Otvoriti zaštitne kapice na pozitivnom polu oba akumulatora.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što dalje od ispražnjenog
akumulatora, najmanje 60 cm.
Kablove postaviti tako da ga rotirajući delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.

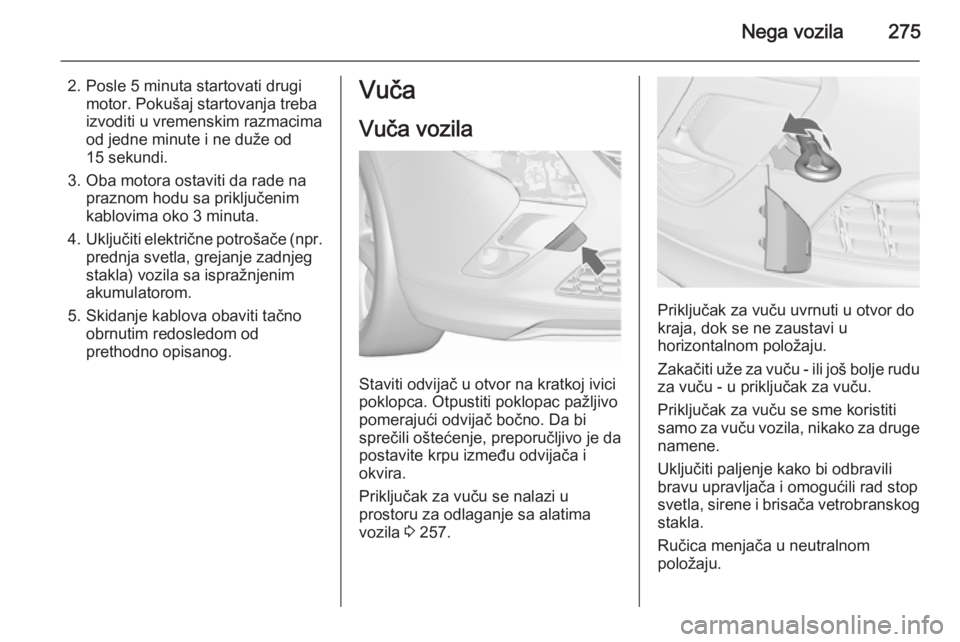

Nega vozila275
2. Posle 5 minuta startovati drugimotor. Pokušaj startovanja treba
izvoditi u vremenskim razmacima
od jedne minute i ne duže od
15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko 3 minuta.
4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Staviti odvijač u otvor na kratkoj ivici
poklopca. Otpustiti poklopac pažljivo
pomerajući odvijač bočno. Da bi
sprečili oštećenje, preporučljivo je da
postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 257.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop
svetla, sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju.

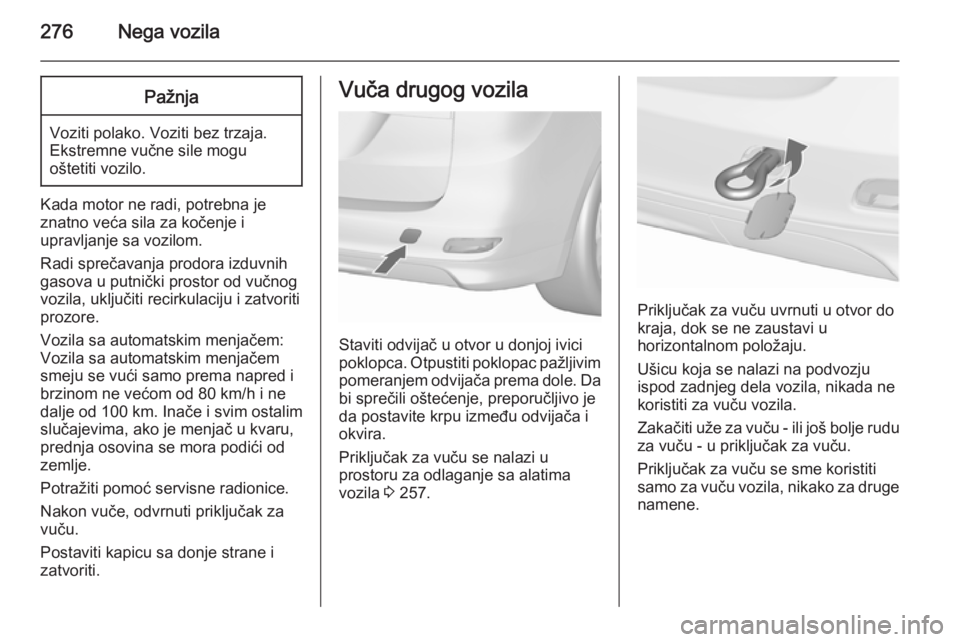

276Nega vozilaPažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje sa vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. Inače i svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zatvoriti.
Vuča drugog vozila
Staviti odvijač u otvor u donjoj ivici
poklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole. Da bi sprečili oštećenje, preporučljivo je
da postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 257.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.

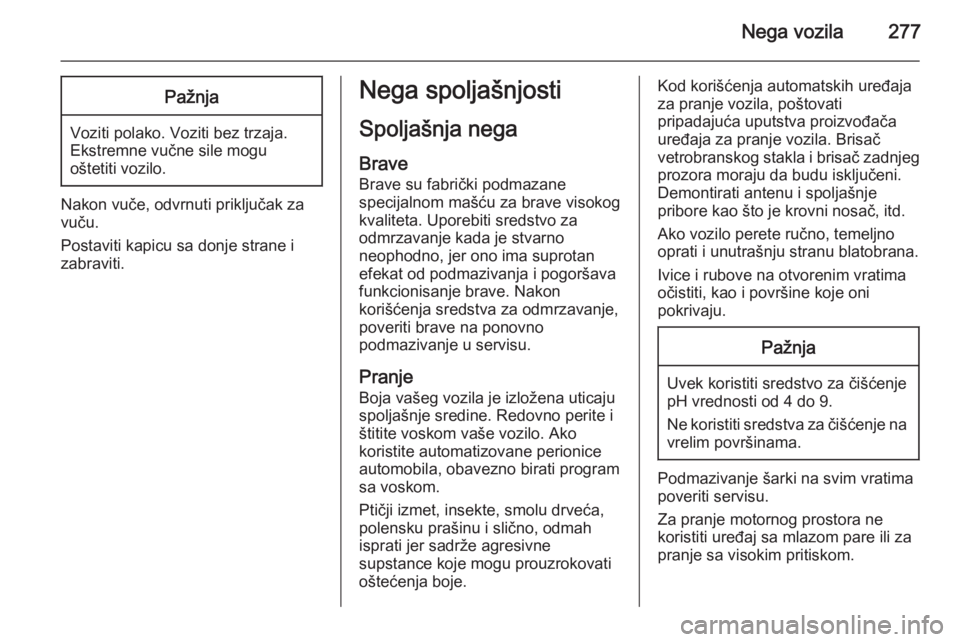

Nega vozila277Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zabraviti.
Nega spoljašnjosti
Spoljašnja nega Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i brisač zadnjeg prozora moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti od 4 do 9.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Podmazivanje šarki na svim vratima
poveriti servisu.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.

278Nega vozila
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.
Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, tako da je zaštita voskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisačavetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač.
Uklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratite
pažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Staklena pločaNikada ne čistiti sa rastvaračima ili
abrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivači boja, rastvori acetona,
itd.) kiselinama ili jakim lužinama ili grebačima.
Točkovi i pneumatici Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja boje
Manja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.
