2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

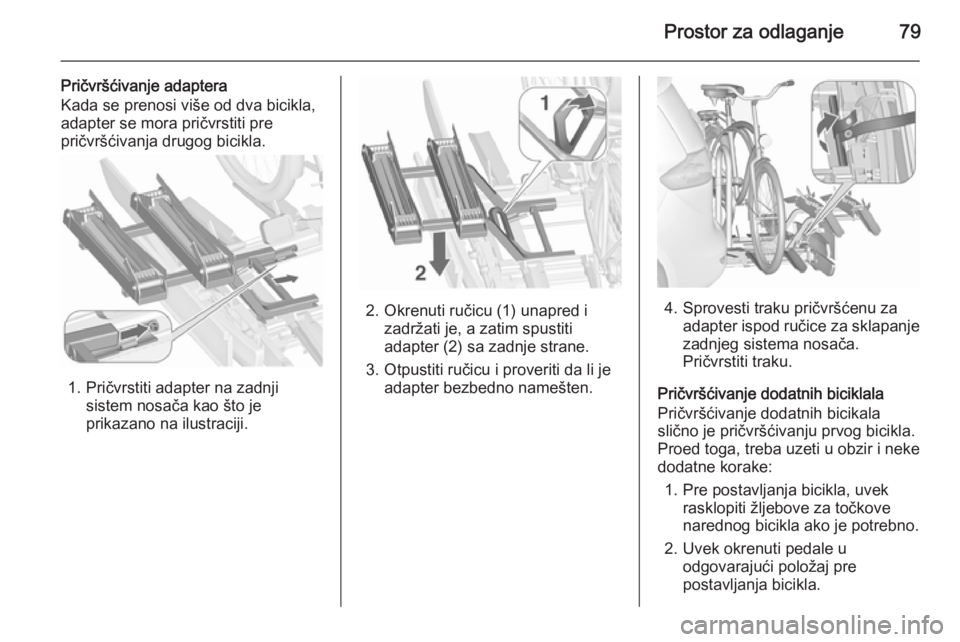

Prostor za odlaganje79
Pričvršćivanje adaptera
Kada se prenosi više od dva bicikla,
adapter se mora pričvrstiti pre
pričvršćivanja drugog bicikla.
1. Pričvrstiti adapter na zadnji
sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu (1) unapred i zadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.4. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Proed toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.

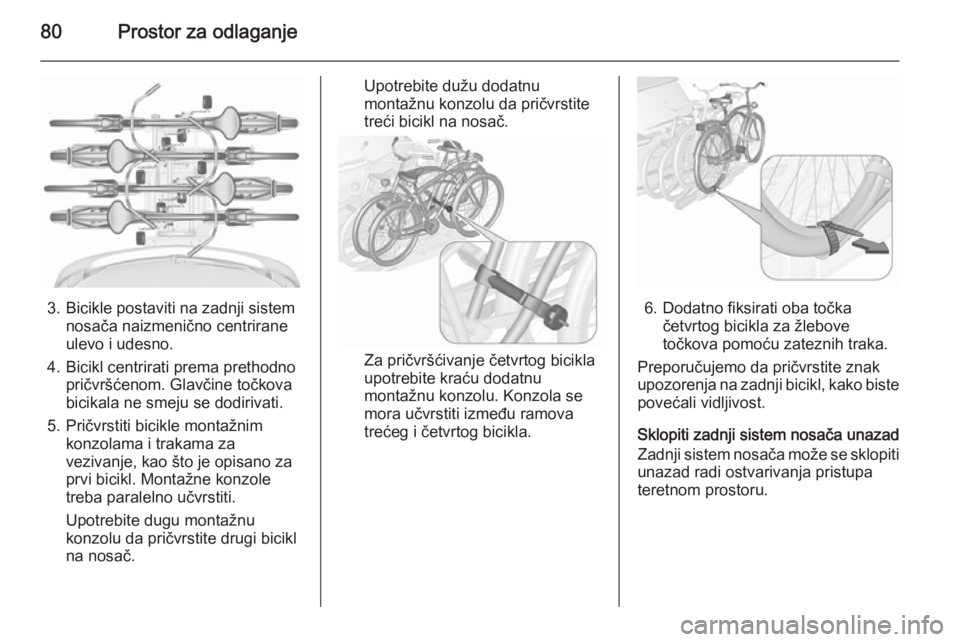

80Prostor za odlaganje
3. Bicikle postaviti na zadnji sistemnosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkova
bicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu
konzolu da pričvrstite drugi bicikl
na nosač.
Upotrebite dužu dodatnu
montažnu konzolu da pričvrstite
treći bicikl na nosač.
Za pričvršćivanje četvrtog bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola se
mora učvrstiti između ramova
trećeg i četvrtog bicikla.
6. Dodatno fiksirati oba točka četvrtog bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.

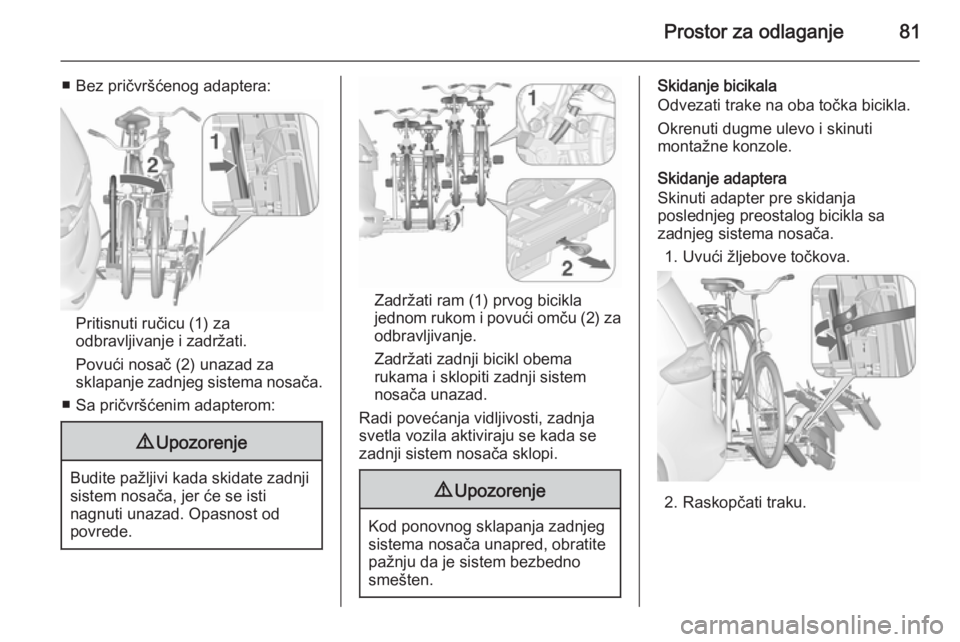

Prostor za odlaganje81
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram (1) prvog bicikla
jednom rukom i povući omču (2) za
odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.

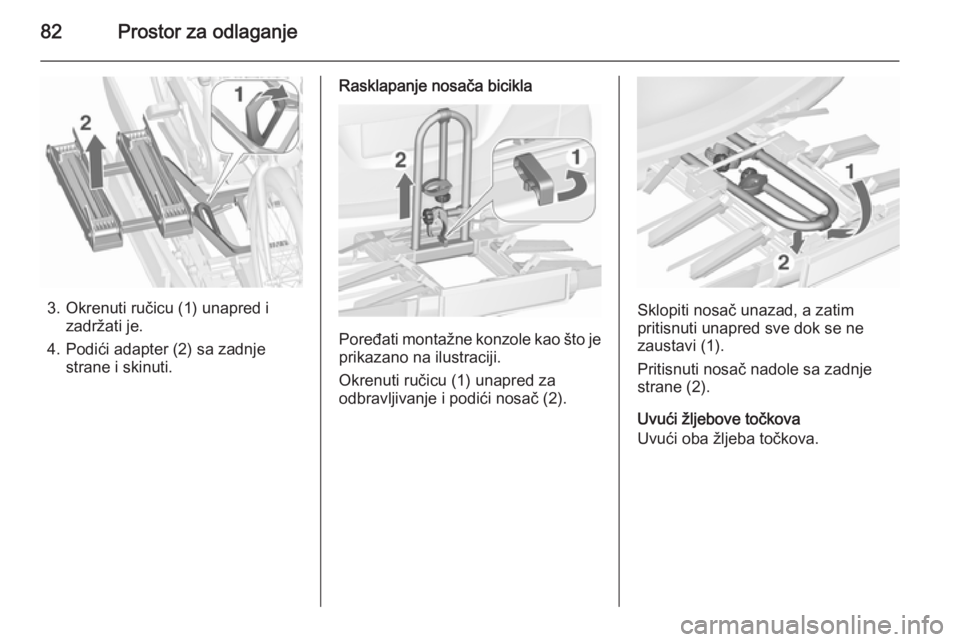

82Prostor za odlaganje
3. Okrenuti ručicu (1) unapred izadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što jeprikazano na ilustraciji.
Okrenuti ručicu (1) unapred za
odbravljivanje i podići nosač (2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljebove točkova
Uvući oba žljeba točkova.

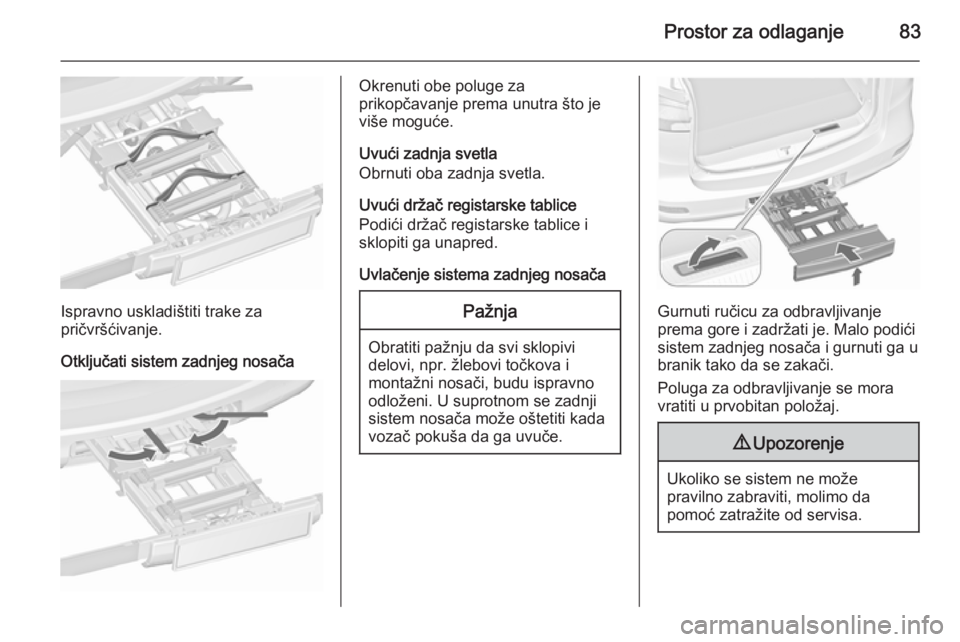

Prostor za odlaganje83
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem zadnjeg nosača i gurnuti ga u
branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.

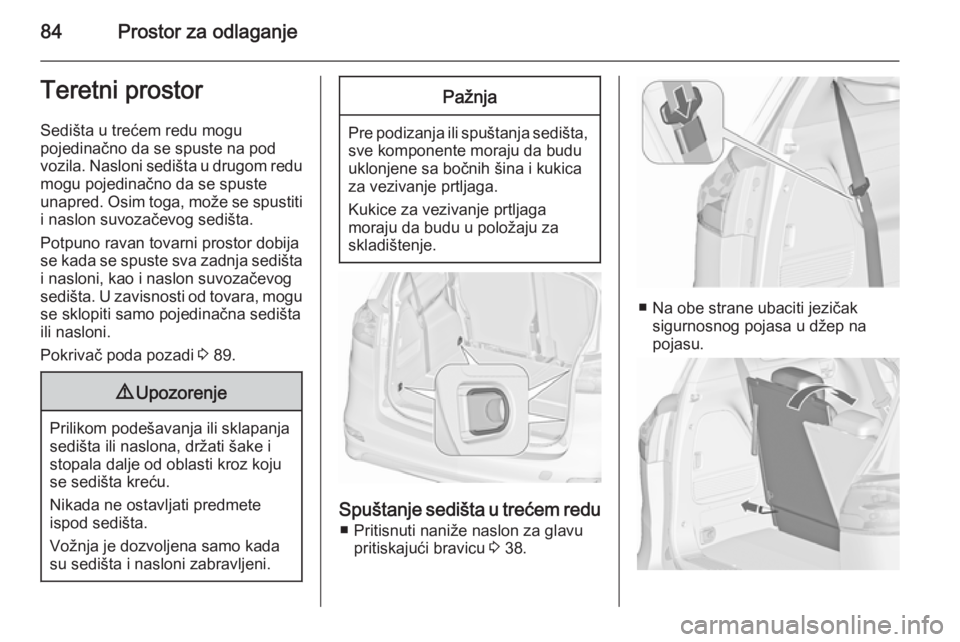

84Prostor za odlaganjeTeretni prostorSedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu
mogu pojedinačno da se spuste
unapred. Osim toga, može se spustiti i naslon suvozačevog sedišta.
Potpuno ravan tovarni prostor dobija
se kada se spuste sva zadnja sedišta i nasloni, kao i naslon suvozačevog
sedišta. U zavisnosti od tovara, mogu
se sklopiti samo pojedinačna sedišta
ili nasloni.
Pokrivač poda pozadi 3 89.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
■ Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 38.
■ Na obe strane ubaciti jezičak
sigurnosnog pojasa u džep na
pojasu.

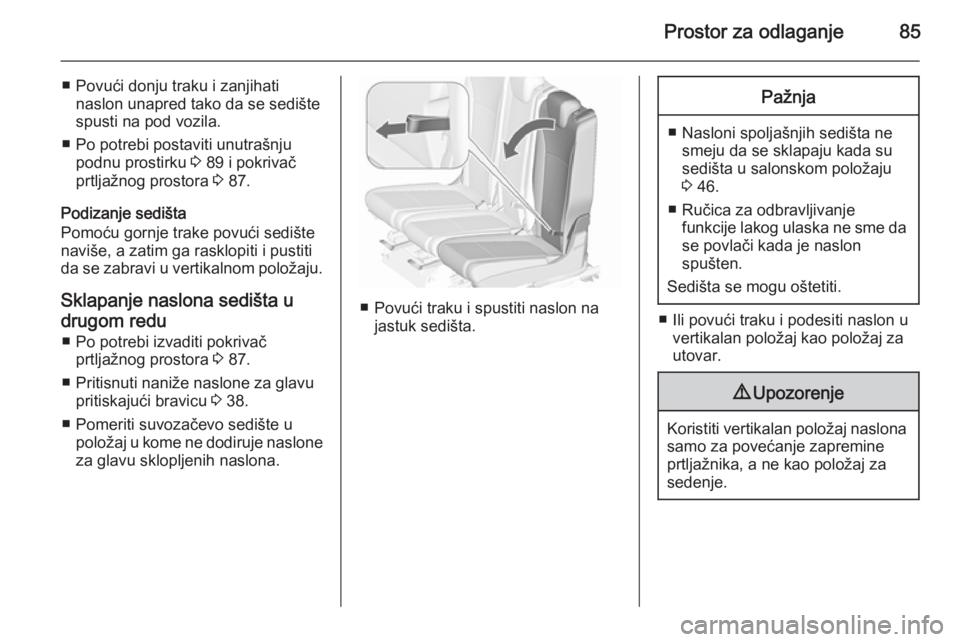

Prostor za odlaganje85
■ Povući donju traku i zanjihatinaslon unapred tako da se sedište
spusti na pod vozila.
■ Po potrebi postaviti unutrašnju podnu prostirku 3 89 i pokrivač
prtljažnog prostora 3 87.
Podizanje sedišta
Pomoću gornje trake povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u drugom redu ■ Po potrebi izvaditi pokrivač prtljažnog prostora 3 87.
■ Pritisnuti naniže naslone za glavu pritiskajući bravicu 3 38.
■ Pomeriti suvozačevo sedište u položaj u kome ne dodiruje nasloneza glavu sklopljenih naslona.
■ Povući traku i spustiti naslon na jastuk sedišta.
Pažnja
■ Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada susedišta u salonskom položaju3 46.
■ Ručica za odbravljivanje funkcije lakog ulaska ne sme dase povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
■ Ili povući traku i podesiti naslon u vertikalan položaj kao položaj za
utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.

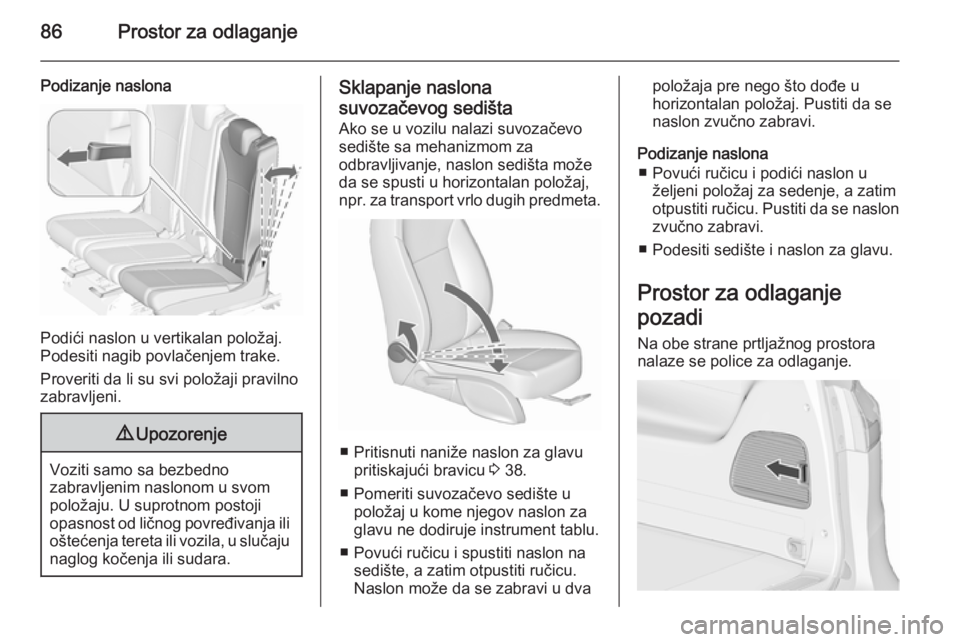

86Prostor za odlaganje
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem trake.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Sklapanje naslona
suvozačevog sedišta
Ako se u vozilu nalazi suvozačevo
sedište sa mehanizmom za
odbravljivanje, naslon sedišta može
da se spusti u horizontalan položaj,
npr. za transport vrlo dugih predmeta.
■ Pritisnuti naniže naslon za glavu
pritiskajući bravicu 3 38.
■ Pomeriti suvozačevo sedište u položaj u kome njegov naslon za
glavu ne dodiruje instrument tablu.
■ Povući ručicu i spustiti naslon na sedište, a zatim otpustiti ručicu.
Naslon može da se zabravi u dva
položaja pre nego što dođe u
horizontalan položaj. Pustiti da se
naslon zvučno zabravi.
Podizanje naslona ■ Povući ručicu i podići naslon u željeni položaj za sedenje, a zatimotpustiti ručicu. Pustiti da se naslon
zvučno zabravi.
■ Podesiti sedište i naslon za glavu.
Prostor za odlaganje
pozadi
Na obe strane prtljažnog prostora
nalaze se police za odlaganje.
