2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

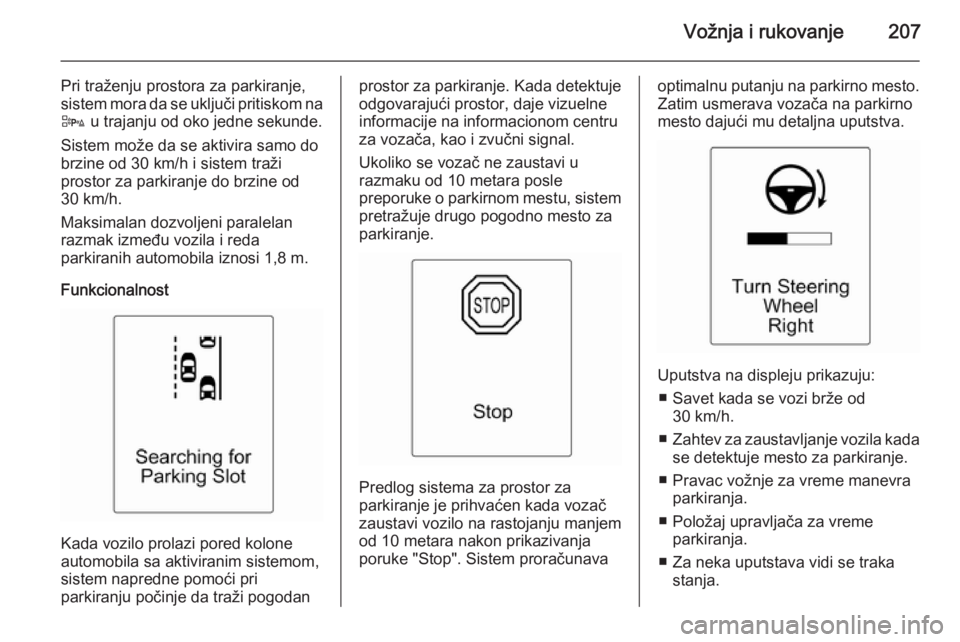

Vožnja i rukovanje207
Pri traženju prostora za parkiranje,
sistem mora da se uključi pritiskom na D u trajanju od oko jedne sekunde.
Sistem može da se aktivira samo do
brzine od 30 km/h i sistem traži
prostor za parkiranje do brzine od
30 km/h.
Maksimalan dozvoljeni paralelan
razmak između vozila i reda
parkiranih automobila iznosi 1,8 m.
Funkcionalnost
Kada vozilo prolazi pored kolone
automobila sa aktiviranim sistemom, sistem napredne pomoći pri
parkiranju počinje da traži pogodan
prostor za parkiranje. Kada detektuje
odgovarajući prostor, daje vizuelne
informacije na informacionom centru
za vozača, kao i zvučni signal.
Ukoliko se vozač ne zaustavi u
razmaku od 10 metara posle
preporuke o parkirnom mestu, sistem
pretražuje drugo pogodno mesto za
parkiranje.
Predlog sistema za prostor za
parkiranje je prihvaćen kada vozač
zaustavi vozilo na rastojanju manjem
od 10 metara nakon prikazivanja
poruke "Stop". Sistem proračunava
optimalnu putanju na parkirno mesto.
Zatim usmerava vozača na parkirno mesto dajući mu detaljna uputstva.
Uputstva na displeju prikazuju:
■ Savet kada se vozi brže od 30 km/h.
■ Zahtev za zaustavljanje vozila kada
se detektuje mesto za parkiranje.
■ Pravac vožnje za vreme manevra parkiranja.
■ Položaj upravljača za vreme parkiranja.
■ Za neka uputstava vidi se traka stanja.

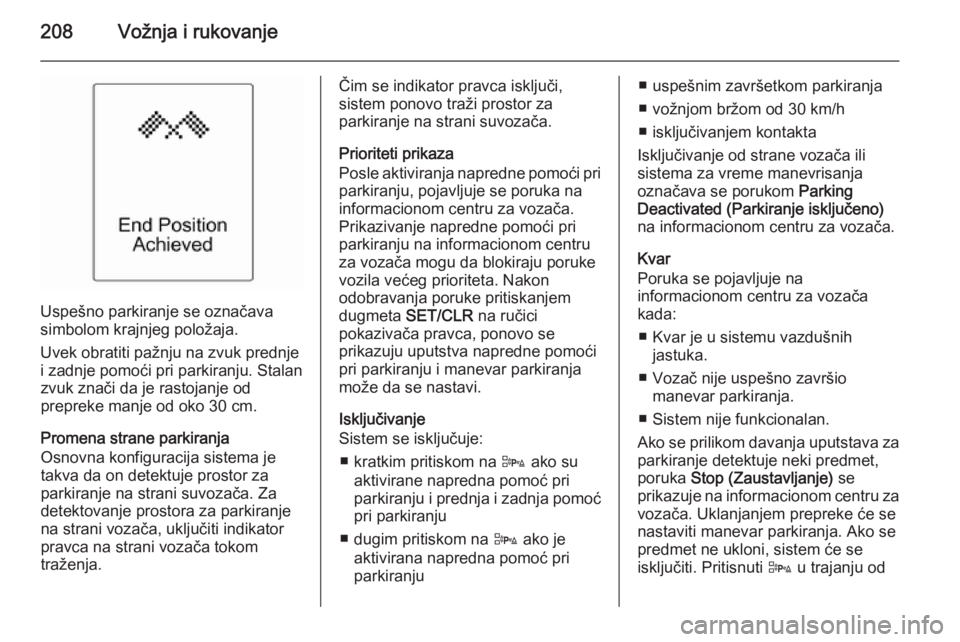

208Vožnja i rukovanje
Uspešno parkiranje se označava
simbolom krajnjeg položaja.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk znači da je rastojanje od
prepreke manje od oko 30 cm.
Promena strane parkiranja
Osnovna konfiguracija sistema je
takva da on detektuje prostor za parkiranje na strani suvozača. Za
detektovanje prostora za parkiranje
na strani vozača, uključiti indikator
pravca na strani vozača tokom
traženja.
Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Posle aktiviranja napredne pomoći pri
parkiranju, pojavljuje se poruka na
informacionom centru za vozača. Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke
vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
dugmeta SET/CLR na ručici
pokazivača pravca, ponovo se
prikazuju uputstva napredne pomoći
pri parkiranju i manevar parkiranja može da se nastavi.
Isključivanje
Sistem se isključuje:
■ kratkim pritiskom na D ako su
aktivirane napredna pomoć pri
parkiranju i prednja i zadnja pomoć pri parkiranju
■ dugim pritiskom na D ako je
aktivirana napredna pomoć pri
parkiranju■ uspešnim završetkom parkiranja
■ vožnjom bržom od 30 km/h
■ isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno)
na informacionom centru za vozača.
Kvar
Poruka se pojavljuje na
informacionom centru za vozača
kada:
■ Kvar je u sistemu vazdušnih jastuka.
■ Vozač nije uspešno završio manevar parkiranja.
■ Sistem nije funkcionalan.
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na informacionom centru za
vozača. Uklanjanjem prepreke će se
nastaviti manevar parkiranja. Ako se
predmet ne ukloni, sistem će se
isključiti. Pritisnuti D u trajanju od

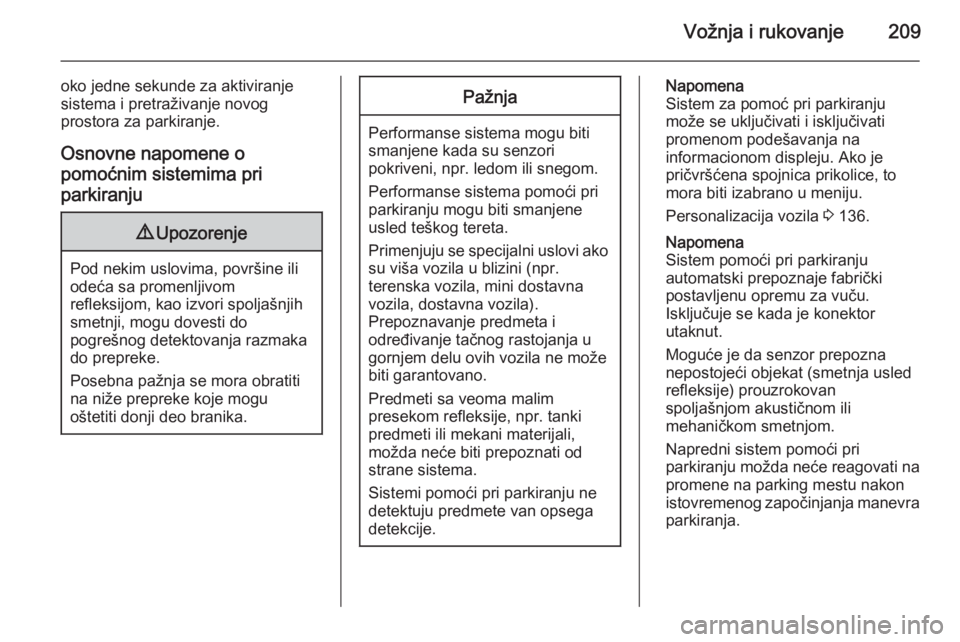

Vožnja i rukovanje209
oko jedne sekunde za aktiviranje
sistema i pretraživanje novog
prostora za parkiranje.
Osnovne napomene o pomoćnim sistemima pri
parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 136.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.

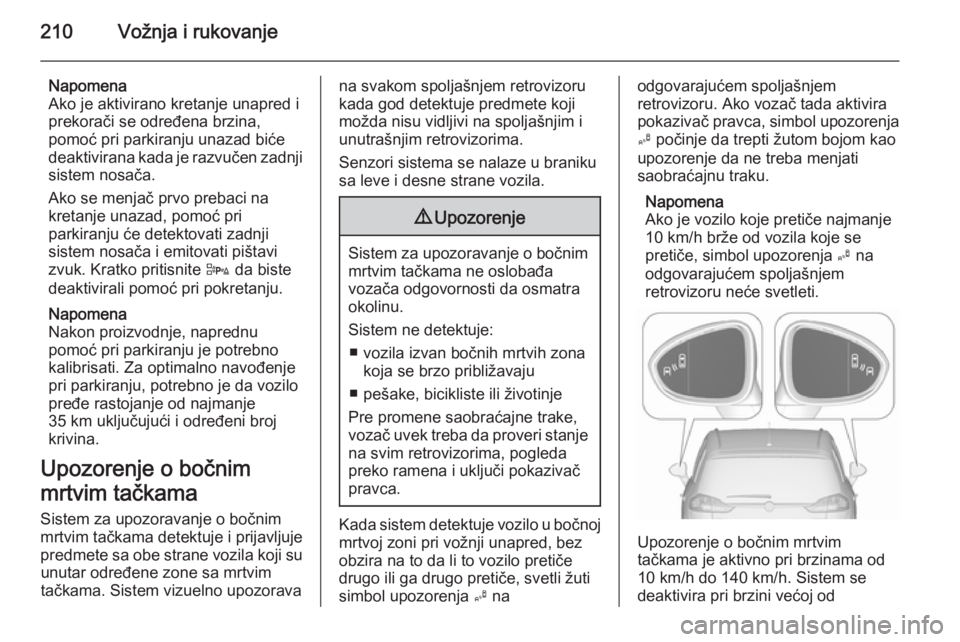

210Vožnja i rukovanje
Napomena
Ako je aktivirano kretanje unapred i
prekorači se određena brzina,
pomoć pri parkiranju unazad biće
deaktivirana kada je razvučen zadnji sistem nosača.
Ako se menjač prvo prebaci na
kretanje unazad, pomoć pri
parkiranju će detektovati zadnji
sistem nosača i emitovati pištavi
zvuk. Kratko pritisnite D da biste
deaktivirali pomoć pri pokretanju.
Napomena
Nakon proizvodnje, naprednu
pomoć pri parkiranju je potrebno
kalibrisati. Za optimalno navođenje
pri parkiranju, potrebno je da vozilo
pređe rastojanje od najmanje
35 km uključujući i određeni broj
krivina.
Upozorenje o bočnim
mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem vizuelno upozoravana svakom spoljašnjem retrovizoru
kada god detektuje predmete koji
možda nisu vidljivi na spoljašnjim i
unutrašnjim retrovizorima.
Senzori sistema se nalaze u braniku
sa leve i desne strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje: ■ vozila izvan bočnih mrtvih zona koja se brzo približavaju
■ pešake, bicikliste ili životinje
Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo ili ga drugo pretiče, svetli žuti
simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol upozorenja B počinje da trepti žutom bojom kao
upozorenje da ne treba menjati
saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od 10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od

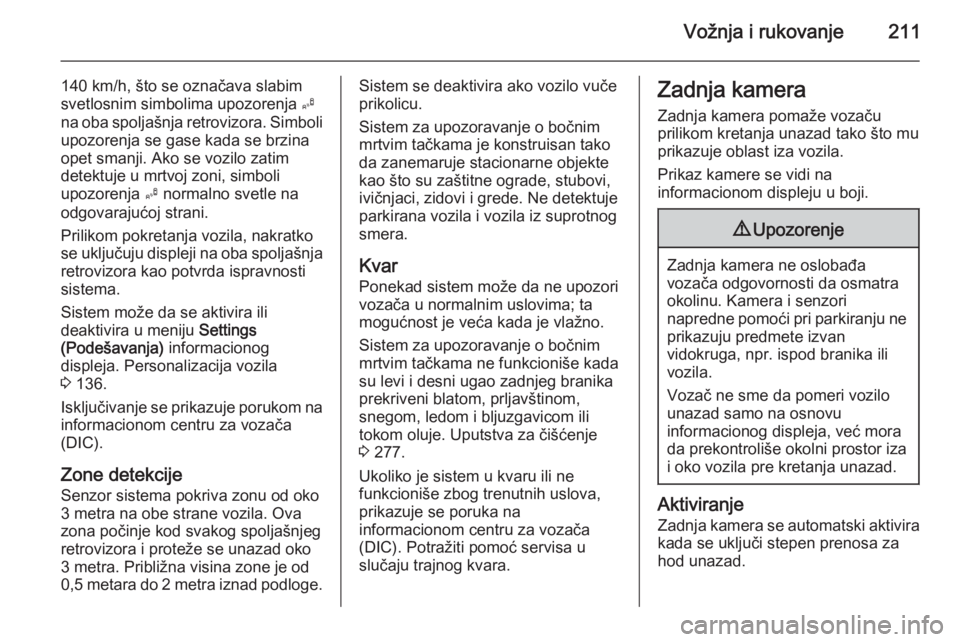

Vožnja i rukovanje211
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzina
opet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, nakratko
se uključuju displeji na oba spoljašnja
retrovizora kao potvrda ispravnosti
sistema.
Sistem može da se aktivira ili
deaktivira u meniju Settings
(Podešavanja) informacionog
displeja. Personalizacija vozila
3 136.
Isključivanje se prikazuje porukom na informacionom centru za vozača
(DIC).
Zone detekcije
Senzor sistema pokriva zonu od oko
3 metra na obe strane vozila. Ova
zona počinje kod svakog spoljašnjeg
retrovizora i proteže se unazad oko
3 metra. Približna visina zone je od
0,5 metara do 2 metra iznad podloge.Sistem se deaktivira ako vozilo vuče
prikolicu.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte
kao što su zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 277.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača
(DIC). Potražiti pomoć servisa u
slučaju trajnog kvara.Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra
okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.

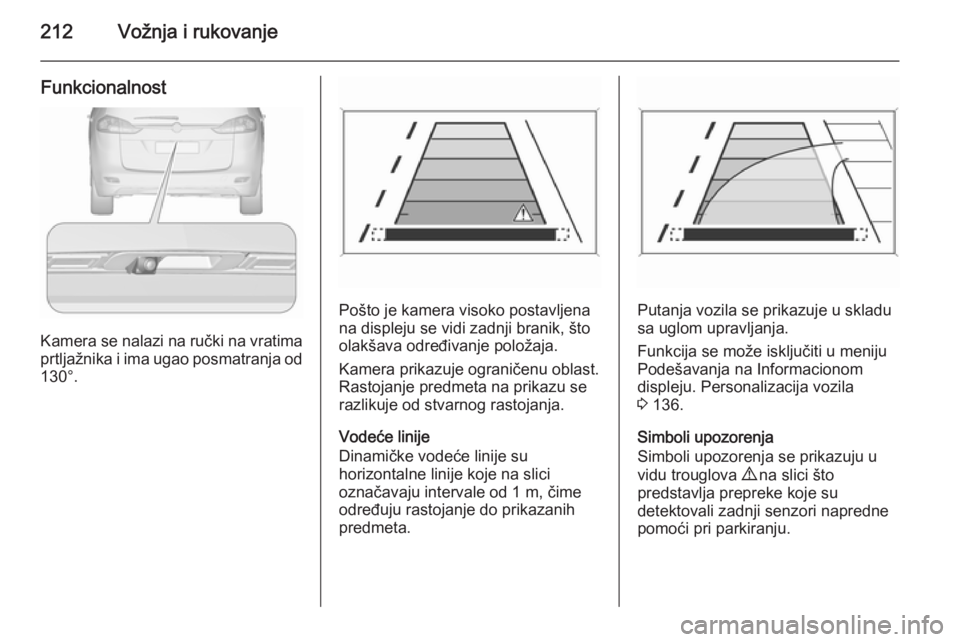

212Vožnja i rukovanje
Funkcionalnost
Kamera se nalazi na ručki na vratimaprtljažnika i ima ugao posmatranja od
130°.
Pošto je kamera visoko postavljena na displeju se vidi zadnji branik, što
olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu serazlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih
predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija se može isključiti u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 136.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici što
predstavlja prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.

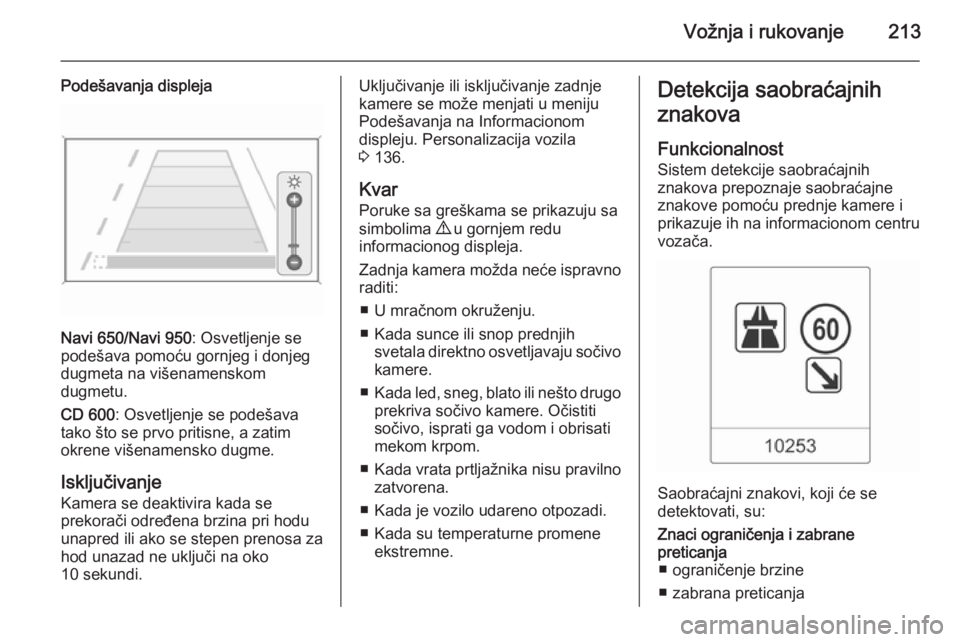

Vožnja i rukovanje213
Podešavanja displeja
Navi 650/Navi 950: Osvetljenje se
podešava pomoću gornjeg i donjeg dugmeta na višenamenskom
dugmetu.
CD 600 : Osvetljenje se podešava
tako što se prvo pritisne, a zatim
okrene višenamensko dugme.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Uključivanje ili isključivanje zadnje
kamere se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 136.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
■ U mračnom okruženju.
■ Kada sunce ili snop prednjih svetala direktno osvetljavaju sočivo
kamere.
■ Kada led, sneg, blato ili nešto drugo
prekriva sočivo kamere. Očistiti
sočivo, isprati ga vodom i obrisati
mekom krpom.
■ Kada vrata prtljažnika nisu pravilno
zatvorena.
■ Kada je vozilo udareno otpozadi. ■ Kada su temperaturne promene ekstremne.Detekcija saobraćajnih
znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ■ ograničenje brzine
■ zabrana preticanja

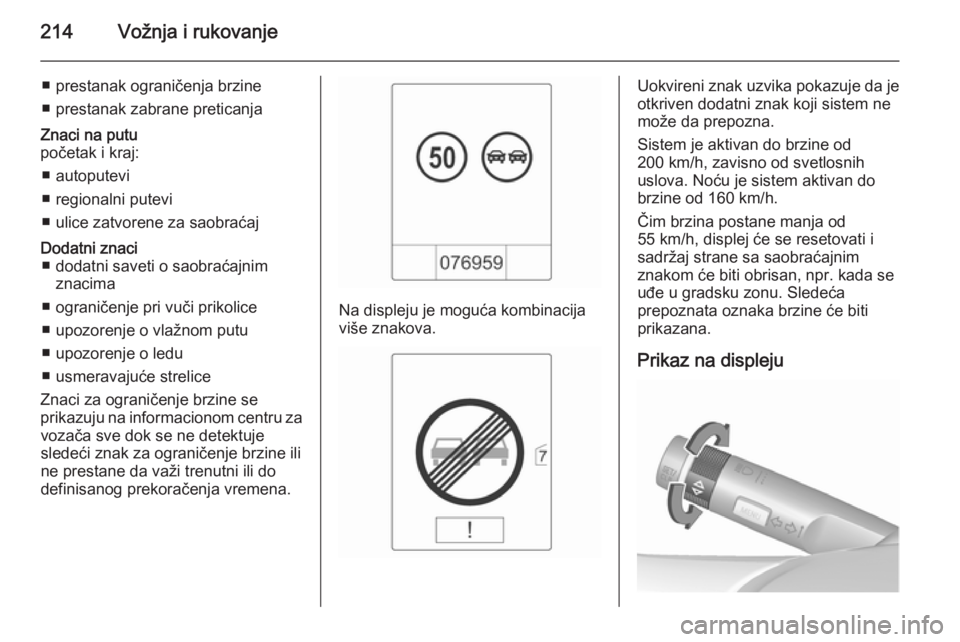

214Vožnja i rukovanje
■ prestanak ograničenja brzine
■ prestanak zabrane preticanjaZnaci na putu
početak i kraj:
■ autoputevi
■ regionalni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni saveti o saobraćajnim znacima
■ ograničenje pri vuči prikolice
■ upozorenje o vlažnom putu
■ upozorenje o ledu
■ usmeravajuće strelice
Znaci za ograničenje brzine se
prikazuju na informacionom centru za vozača sve dok se ne detektuje
sledeći znak za ograničenje brzine ili
ne prestane da važi trenutni ili do
definisanog prekoračenja vremena.
Na displeju je moguća kombinacija
više znakova.
Uokvireni znak uzvika pokazuje da je otkriven dodatni znak koji sistem ne
može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će biti obrisan, npr. kada se
uđe u gradsku zonu. Sledeća
prepoznata oznaka brzine će biti
prikazana.
Prikaz na displeju
