2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

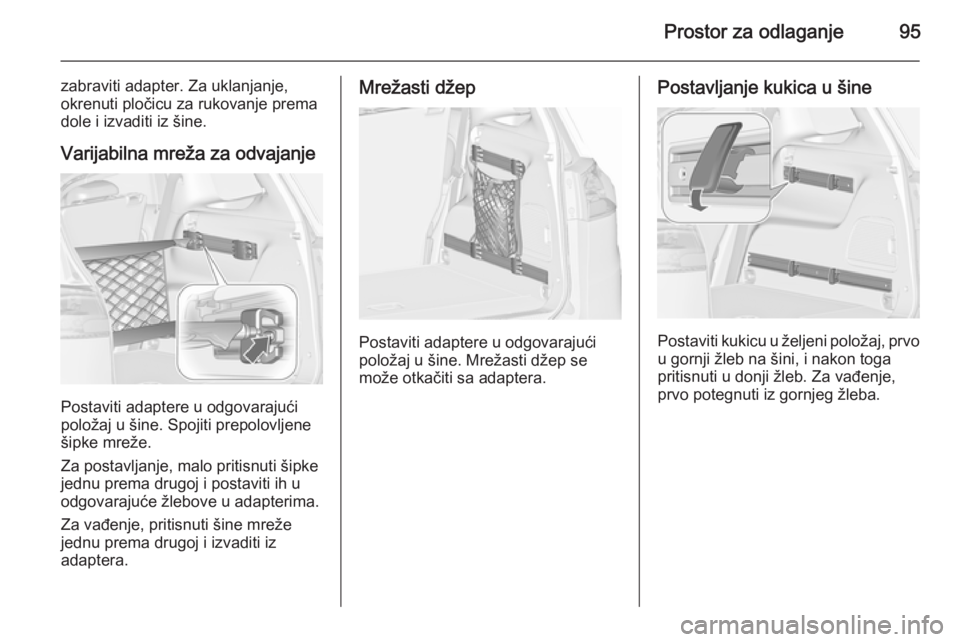

Prostor za odlaganje95
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žleba.

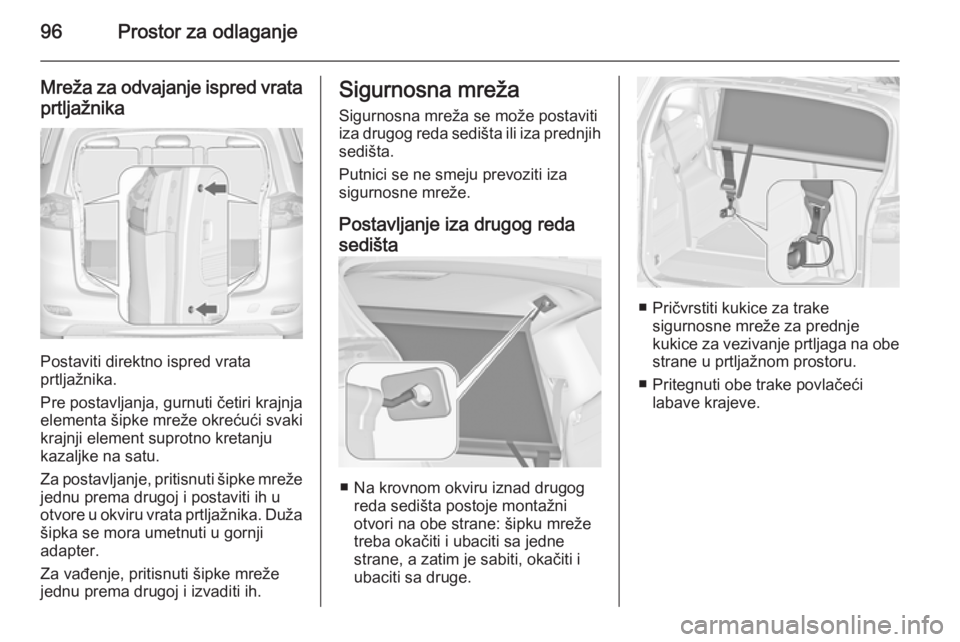

96Prostor za odlaganje
Mreža za odvajanje ispred vrataprtljažnika
Postaviti direktno ispred vrata
prtljažnika.
Pre postavljanja, gurnuti četiri krajnja
elementa šipke mreže okrećući svaki
krajnji element suprotno kretanju kazaljke na satu.
Za postavljanje, pritisnuti šipke mreže jednu prema drugoj i postaviti ih u
otvore u okviru vrata prtljažnika. Duža
šipka se mora umetnuti u gornji
adapter.
Za vađenje, pritisnuti šipke mreže
jednu prema drugoj i izvaditi ih.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza drugog reda sedišta ili iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje iza drugog reda
sedišta
■ Na krovnom okviru iznad drugog reda sedišta postoje montažni
otvori na obe strane: šipku mreže
treba okačiti i ubaciti sa jedne
strane, a zatim je sabiti, okačiti i
ubaciti sa druge.
■ Pričvrstiti kukice za trake sigurnosne mreže za prednje
kukice za vezivanje prtljaga na obe
strane u prtljažnom prostoru.
■ Pritegnuti obe trake povlačeći labave krajeve.

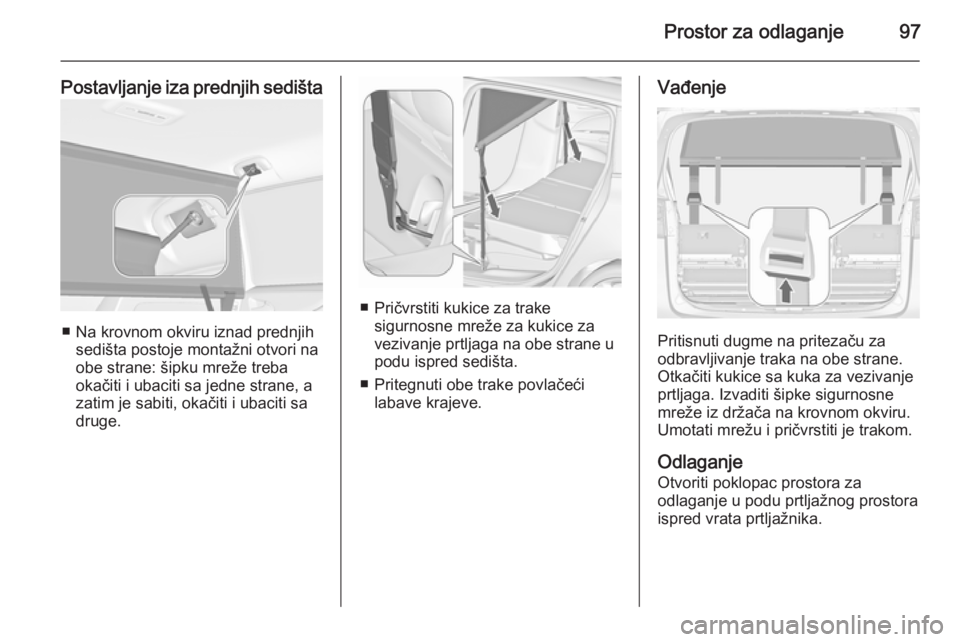

Prostor za odlaganje97
Postavljanje iza prednjih sedišta
■ Na krovnom okviru iznad prednjihsedišta postoje montažni otvori na
obe strane: šipku mreže treba
okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
■ Pričvrstiti kukice za trake sigurnosne mreže za kukice za
vezivanje prtljaga na obe strane u
podu ispred sedišta.
■ Pritegnuti obe trake povlačeći labave krajeve.
Vađenje
Pritisnuti dugme na pritezaču za
odbravljivanje traka na obe strane.
Otkačiti kukice sa kuka za vezivanje
prtljaga. Izvaditi šipke sigurnosne
mreže iz držača na krovnom okviru.
Umotati mrežu i pričvrstiti je trakom.
Odlaganje
Otvoriti poklopac prostora za
odlaganje u podu prtljažnog prostora
ispred vrata prtljažnika.

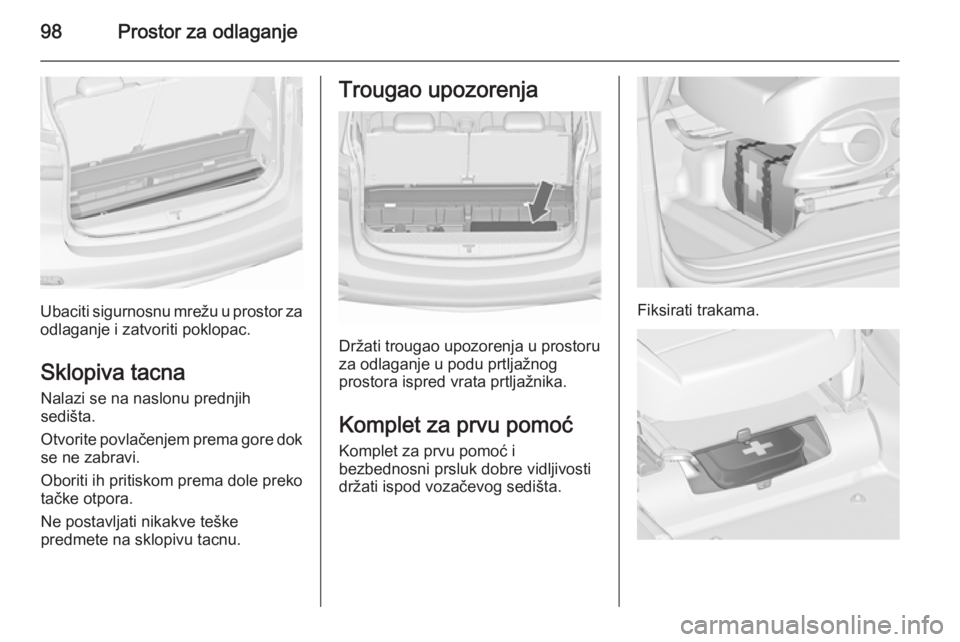

98Prostor za odlaganje
Ubaciti sigurnosnu mrežu u prostor zaodlaganje i zatvoriti poklopac.
Sklopiva tacna
Nalazi se na naslonu prednjih
sedišta.
Otvorite povlačenjem prema gore dok se ne zabravi.
Oboriti ih pritiskom prema dole preko
tačke otpora.
Ne postavljati nikakve teške
predmete na sklopivu tacnu.
Trougao upozorenja
Držati trougao upozorenja u prostoru
za odlaganje u podu prtljažnog
prostora ispred vrata prtljažnika.
Komplet za prvu pomoć
Komplet za prvu pomoć i
bezbednosni prsluk dobre vidljivosti
držati ispod vozačevog sedišta.
Fiksirati trakama.

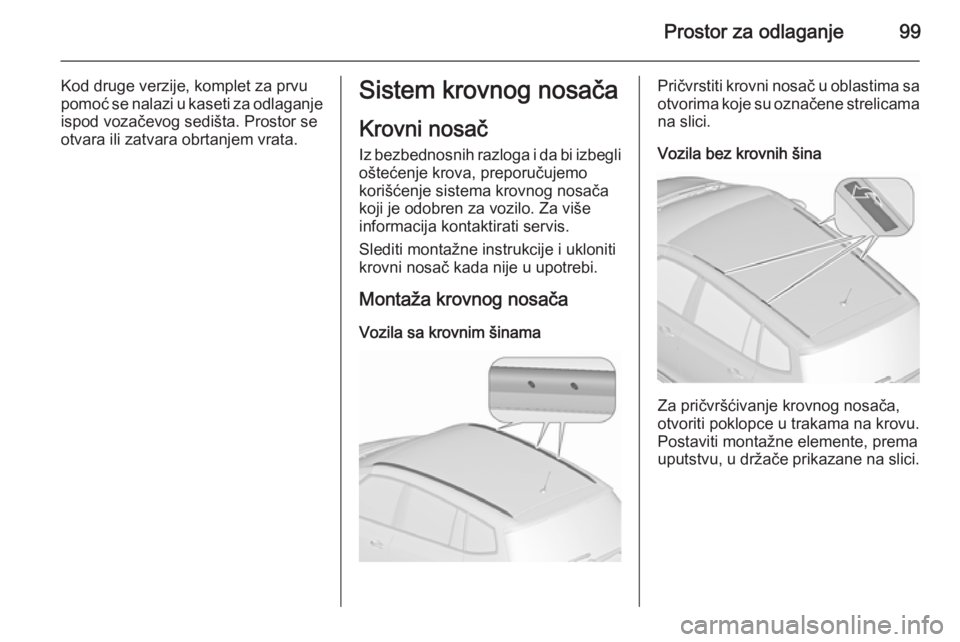

Prostor za odlaganje99
Kod druge verzije, komplet za prvu
pomoć se nalazi u kaseti za odlaganje
ispod vozačevog sedišta. Prostor se
otvara ili zatvara obrtanjem vrata.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozila sa krovnim šinamaPričvrstiti krovni nosač u oblastima sa
otvorima koje su označene strelicama na slici.
Vozila bez krovnih šina
Za pričvršćivanje krovnog nosača,
otvoriti poklopce u trakama na krovu.
Postaviti montažne elemente, prema
uputstvu, u držače prikazane na slici.

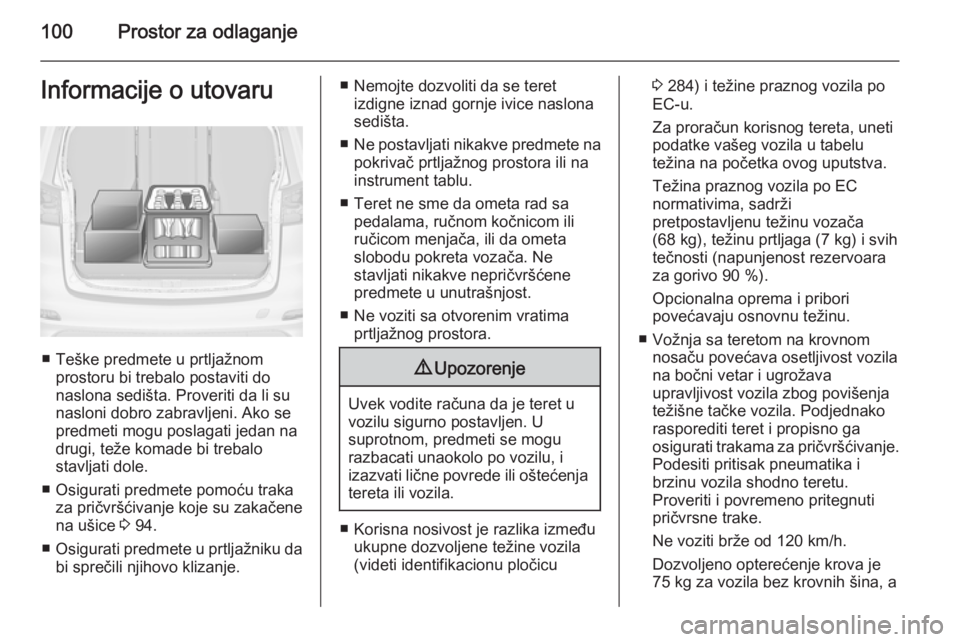

100Prostor za odlaganjeInformacije o utovaru
■ Teške predmete u prtljažnomprostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se predmeti mogu poslagati jedan na
drugi, teže komade bi trebalo
stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 94.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
sedišta.
■ Ne postavljati nikakve predmete na
pokrivač prtljažnog prostora ili nainstrument tablu.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 284) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC
normativima, sadrži
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara
za gorivo 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
rasporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je 75 kg za vozila bez krovnih šina, a

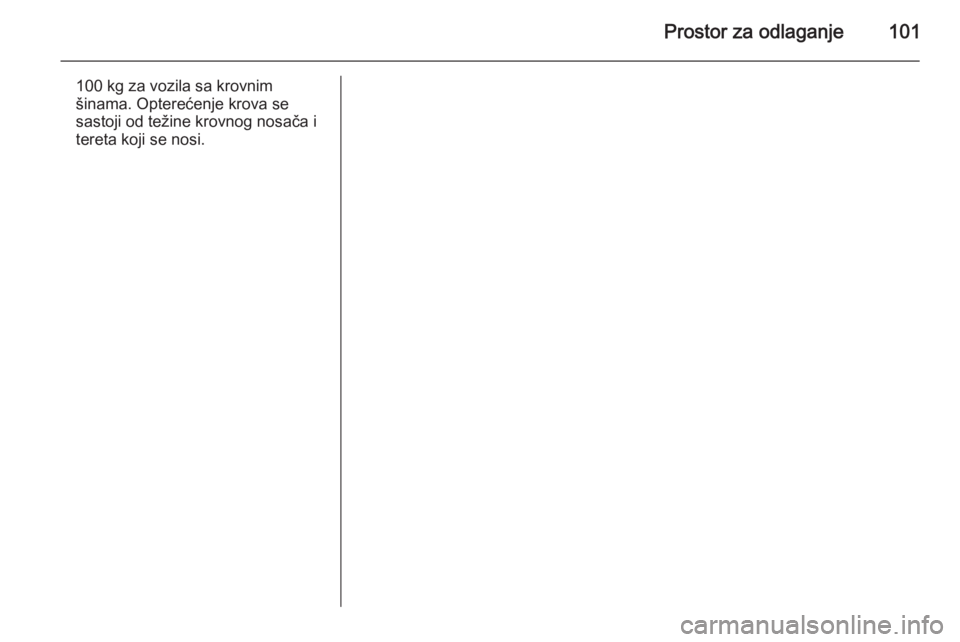

Prostor za odlaganje101
100 kg za vozila sa krovnim
šinama. Opterećenje krova se
sastoji od težine krovnog nosača i
tereta koji se nosi.

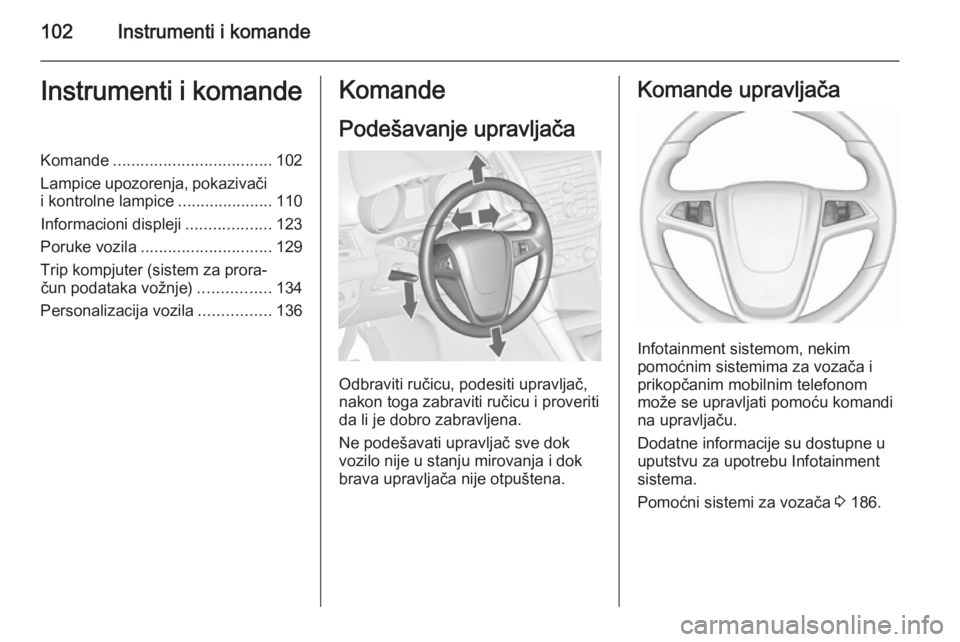

102Instrumenti i komandeInstrumenti i komandeKomande................................... 102
Lampice upozorenja, pokazivači
i kontrolne lampice .....................110
Informacioni displeji ...................123
Poruke vozila ............................. 129
Trip kompjuter (sistem za prora‐ čun podataka vožnje) ................134
Personalizacija vozila ................136Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Infotainment sistemom, nekim
pomoćnim sistemima za vozača i
prikopčanim mobilnim telefonom
može se upravljati pomoću komandi
na upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Pomoćni sistemi za vozača 3 186.
