2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

Instrumenti i komande127
goriva. Istovremeno se prikazuje
trenutna vrednost potrošnje.

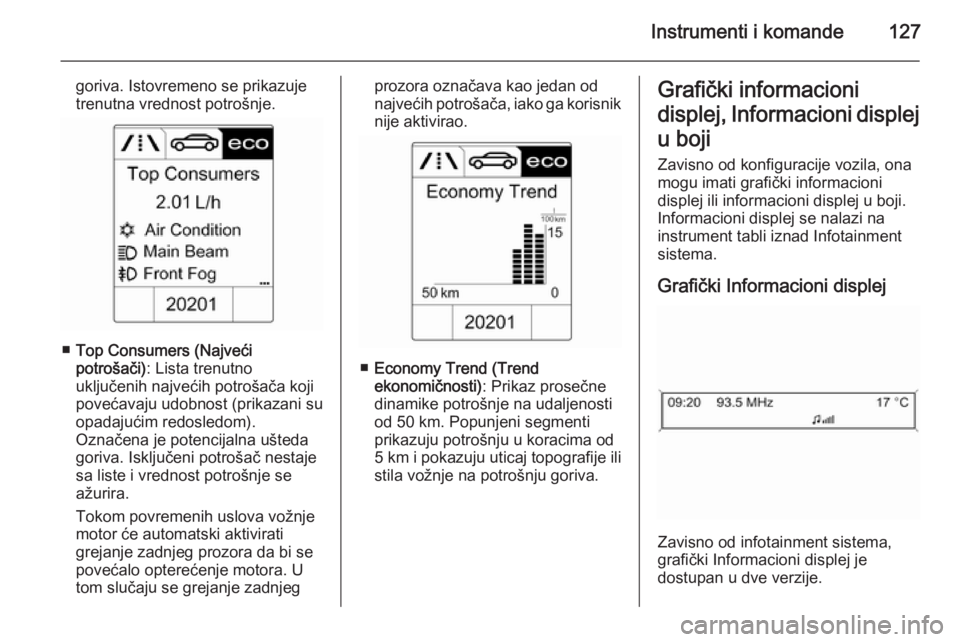

■ Top Consumers (Najveći
potrošači) : Lista trenutno
uključenih najvećih potrošača koji
povećavaju udobnost (prikazani su
opadajućim redosledom).
Označena je potencijalna ušteda goriva. Isključeni potrošač nestaje
sa liste i vrednost potrošnje se
ažurira.
Tokom povremenih uslova vožnje motor će automatski aktivirati
grejanje zadnjeg prozora da bi se
povećalo opterećenje motora. U
tom slučaju se grejanje zadnjeg
prozora označava kao jedan od
najvećih potrošača, iako ga korisnik
nije aktivirao.
■ Economy Trend (Trend
ekonomičnosti) : Prikaz prosečne
dinamike potrošnje na udaljenosti
od 50 km. Popunjeni segmenti
prikazuju potrošnju u koracima od
5 km i pokazuju uticaj topografije ili
stila vožnje na potrošnju goriva.
Grafički informacioni
displej, Informacioni displej u boji
Zavisno od konfiguracije vozila, ona
mogu imati grafički informacioni
displej ili informacioni displej u boji.
Informacioni displej se nalazi na
instrument tabli iznad Infotainment
sistema.
Grafički Informacioni displej
Zavisno od infotainment sistema,
grafički Informacioni displej je
dostupan u dve verzije.

128Instrumenti i komande

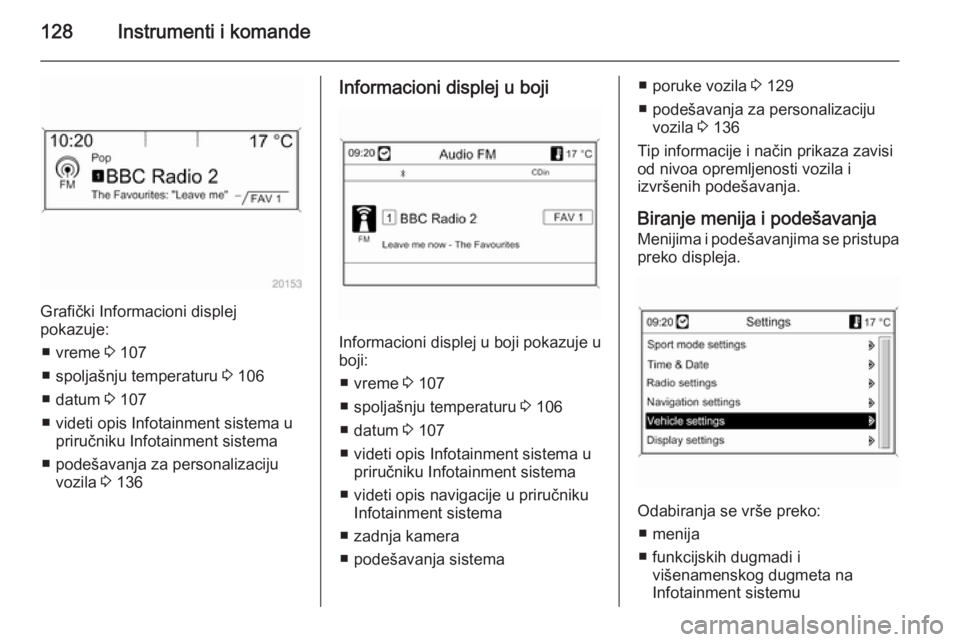

Grafički Informacioni displej
pokazuje:
■ vreme 3 107
■ spoljašnju temperaturu 3 106
■ datum 3 107
■ videti opis Infotainment sistema u priručniku Infotainment sistema
■ podešavanja za personalizaciju vozila 3 136
Informacioni displej u boji
Informacioni displej u boji pokazuje u
boji:
■ vreme 3 107
■ spoljašnju temperaturu 3 106
■ datum 3 107
■ videti opis Infotainment sistema u priručniku Infotainment sistema
■ videti opis navigacije u priručniku Infotainment sistema
■ zadnja kamera
■ podešavanja sistema
■ poruke vozila 3 129
■ podešavanja za personalizaciju vozila 3 136
Tip informacije i način prikaza zavisi
od nivoa opremljenosti vozila i
izvršenih podešavanja.
Biranje menija i podešavanja
Menijima i podešavanjima se pristupa preko displeja.
Odabiranja se vrše preko:
■ menija
■ funkcijskih dugmadi i višenamenskog dugmeta na
Infotainment sistemu

Instrumenti i komande129

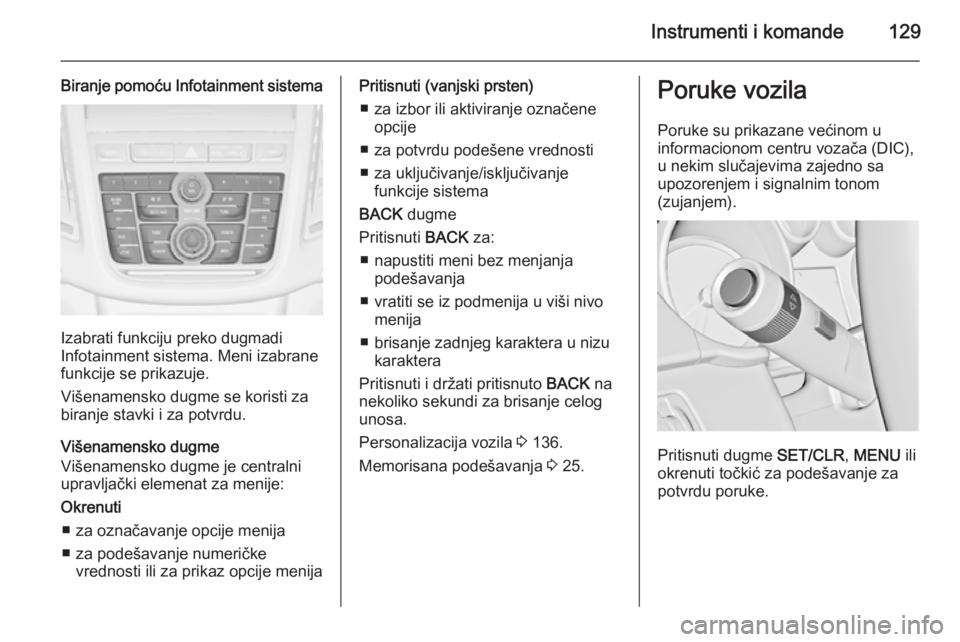

Biranje pomoću Infotainment sistema
Izabrati funkciju preko dugmadi
Infotainment sistema. Meni izabrane
funkcije se prikazuje.
Višenamensko dugme se koristi za
biranje stavki i za potvrdu.
Višenamensko dugme
Višenamensko dugme je centralni
upravljački elemenat za menije:
Okrenuti ■ za označavanje opcije menija■ za podešavanje numeričke vrednosti ili za prikaz opcije menija
Pritisnuti (vanjski prsten)
■ za izbor ili aktiviranje označene opcije
■ za potvrdu podešene vrednosti ■ za uključivanje/isključivanje funkcije sistema
BACK dugme
Pritisnuti BACK za:
■ napustiti meni bez menjanja podešavanja
■ vratiti se iz podmenija u viši nivo menija
■ brisanje zadnjeg karaktera u nizu karaktera
Pritisnuti i držati pritisnuto BACK na
nekoliko sekundi za brisanje celog unosa.
Personalizacija vozila 3 136.
Memorisana podešavanja 3 25.Poruke vozila
Poruke su prikazane većinom u
informacionom centru vozača (DIC),
u nekim slučajevima zajedno sa
upozorenjem i signalnim tonom
(zujanjem).
Pritisnuti dugme SET/CLR, MENU ili
okrenuti točkić za podešavanje za potvrdu poruke.

130Instrumenti i komande

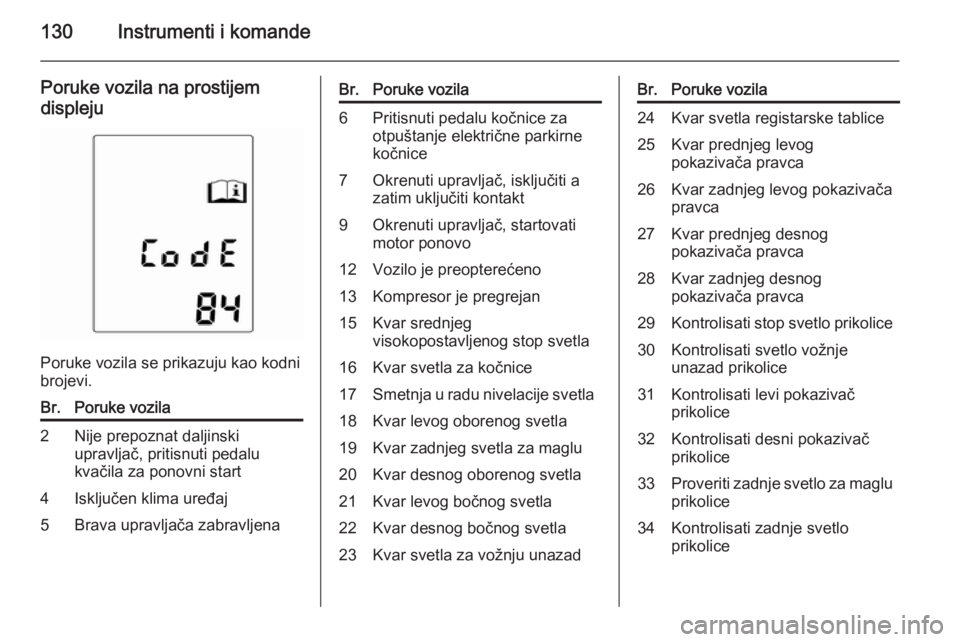

Poruke vozila na prostijem
displeju
Poruke vozila se prikazuju kao kodni
brojevi.
Br.Poruke vozila2Nije prepoznat daljinski
upravljač, pritisnuti pedalu
kvačila za ponovni start4Isključen klima uređaj5Brava upravljača zabravljenaBr.Poruke vozila6Pritisnuti pedalu kočnice za
otpuštanje električne parkirne
kočnice7Okrenuti upravljač, isključiti a
zatim uključiti kontakt9Okrenuti upravljač, startovati
motor ponovo12Vozilo je preopterećeno13Kompresor je pregrejan15Kvar srednjeg
visokopostavljenog stop svetla16Kvar svetla za kočnice17Smetnja u radu nivelacije svetla18Kvar levog oborenog svetla19Kvar zadnjeg svetla za maglu20Kvar desnog oborenog svetla21Kvar levog bočnog svetla22Kvar desnog bočnog svetla23Kvar svetla za vožnju unazadBr.Poruke vozila24Kvar svetla registarske tablice25Kvar prednjeg levog
pokazivača pravca26Kvar zadnjeg levog pokazivača
pravca27Kvar prednjeg desnog
pokazivača pravca28Kvar zadnjeg desnog
pokazivača pravca29Kontrolisati stop svetlo prikolice30Kontrolisati svetlo vožnje
unazad prikolice31Kontrolisati levi pokazivač
prikolice32Kontrolisati desni pokazivač
prikolice33Proveriti zadnje svetlo za maglu
prikolice34Kontrolisati zadnje svetlo
prikolice

Instrumenti i komande131
Br.Poruke vozila35Zamena baterije u daljinskom
upravljaču48Resetovati sistem upozorenja
bočnog mrtvog polja49Upozorenje o promeni
saobraćajne trake nije na
raspolaganju53Pritegnuti kapicu gasa54Voda u filteru dizel goriva55Filter za čestice dizela je pun
3 17156Debalans pritiska pneumatika
na prednjoj osovini57Debalans pritiska pneumatika
na zadnjoj osovini58Detektovani su pneumatici bez
TPMS (sistem nadzora pritiska
pneumatika) senzora59Otvoriti, zatim zatvoriti prozor
vozačaBr.Poruke vozila60Otvoriti, zatim zatvoriti prozor suvozača61Otvoriti, zatim zatvoriti zadnji
levi prozor62Otvoriti, zatim zatvoriti zadnji
desni prozor65Pokušaj krađe66Alarmni sistem protiv krađe67Servisirati bravu upravljača68Servisirati servoupravljač69Servisirati sistem vešanja70Servisirati sistem upravljanja
visinom karoserije71Servsirati zadnju osovinu74Servisirati AFL (automatsko
prednje osvetljenje)75Servisirati klima sistem76Servisirati sistem upozorenja
bočnog mrtvog poljaBr.Poruke vozila77Servsirati upozorenje o promeni saobraćajne trake79Dopuniti motorno ulje81Servisirati menjač82Skora zamena motornog ulja83Servisirati adaptivni tempomat84Smanjena je snaga motora89U najkraćem periodu servisirati
vozilo94Pre izlaska, prebacite u
parkiranje95Servisirati vazdušni jastuk128Otvoren poklopac motornog
prostora134Kvar pomoći pri parkiranju,
očistiti branik136Servisiranje pomoći pri
parkiranju145Proveriti nivo tečnosti za pranje

132Instrumenti i komande
Br.Poruke vozila174Ispražnjen akumulator vozila258Pomoć pri parkiranju isključena
Poruke vozila na složenijem
kombinovanom displeju
Poruke vozila su prikazane kao tekst.
Slediti uputstva data u porukama.
Sistem prikazuje poruke vezane za
sledeće teme:
■ servisne poruke
■ nivoi tečnosti
■ alarmni sistem zaštite od krađe
■ kočnice
■ pomoćni sistemi za vozača
■ sistemi upravljanja vožnjom
■ graničnik brzine
■ tempomat
■ adaptivni tempomat
■ upozorenje o čeonom sudaru
■ kočioni sistem pri neposrednom sudaru
■ pomoćni sistemi pri parkiranju
■ osvetljenje, zamena sijalica
■ adaptivno prednje osvetljavanje
■ sistem brisača/perača
■ vrata, prozori
■ upozorenje o bočnim mrtvim tačkama
■ detekcija saobraćajnih znakova
■ upozorenje o napuštanju saobraćajne trake
■ daljinski upravljač
■ sigurnosni pojasevi
■ sistemi vazdušnih jastuka
■ motor i prenos snage (menjač)■ pritisak pneumatika
■ filter za čestice dizela 3 171
■ status akumulatora vozila
■ tečnost za smanjenje izduvnih gasova kod dizel-motora sa
tehnologijom selektivne redukcije katalizacije (DEF), AdBlue 3 172
Poruke vozila na informacionom
displeju u boji Neke važne poruke se dodatno
pojavljuju u informacionom displeju u
boji. Pritisnuti višenamensko dugme
za potvrdu poruke. Neke poruke se
pojavljuju samo na par sekundi.
Upozoravajući zvučni
signali
Tokom startovanja motora ili tokom vožnje
Upozoravajući zvučni signali
oglašavaće se pojedinačno.
Upozoravajući zvučni signal za
nepričvršćene sigurnosne pojaseve
ima prednost nad svim ostalim
zvučnim signalima.

Instrumenti i komande133

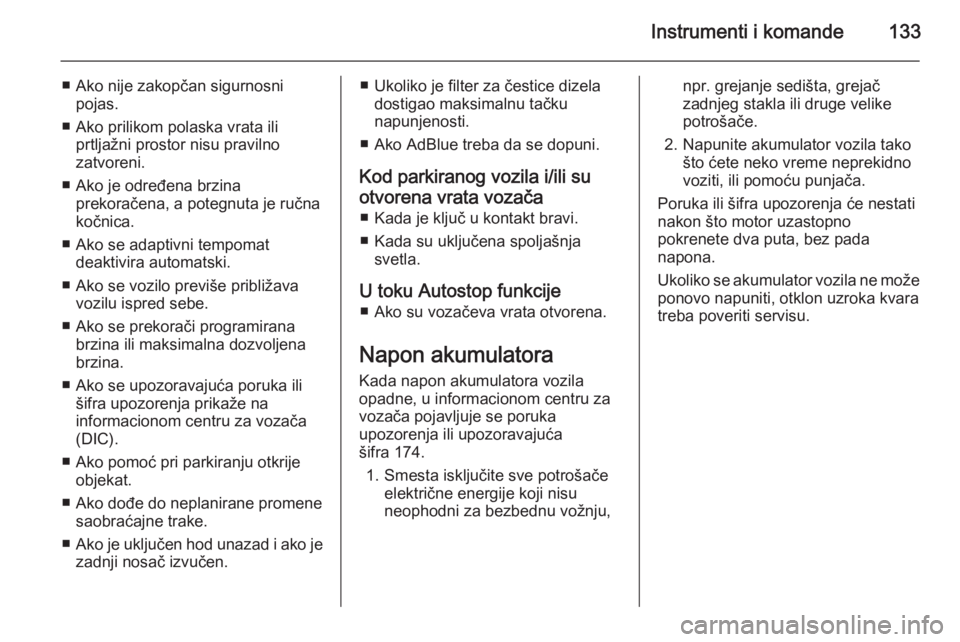

■ Ako nije zakopčan sigurnosnipojas.
■ Ako prilikom polaska vrata ili prtljažni prostor nisu pravilno
zatvoreni.
■ Ako je određena brzina prekoračena, a potegnuta je ručna
kočnica.
■ Ako se adaptivni tempomat deaktivira automatski.
■ Ako se vozilo previše približava vozilu ispred sebe.
■ Ako se prekorači programirana brzina ili maksimalna dozvoljenabrzina.
■ Ako se upozoravajuća poruka ili šifra upozorenja prikaže na
informacionom centru za vozača
(DIC).
■ Ako pomoć pri parkiranju otkrije objekat.
■ Ako dođe do neplanirane promene saobraćajne trake.
■ Ako je uključen hod unazad i ako je
zadnji nosač izvučen.■ Ukoliko je filter za čestice dizela dostigao maksimalnu tačku
napunjenosti.
■ Ako AdBlue treba da se dopuni.
Kod parkiranog vozila i/ili su
otvorena vrata vozača ■ Kada je ključ u kontakt bravi.
■ Kada su uključena spoljašnja svetla.
U toku Autostop funkcije ■ Ako su vozačeva vrata otvorena.
Napon akumulatora
Kada napon akumulatora vozila
opadne, u informacionom centru za
vozača pojavljuje se poruka
upozorenja ili upozoravajuća
šifra 174.
1. Smesta isključite sve potrošače električne energije koji nisu
neophodni za bezbednu vožnju,npr. grejanje sedišta, grejač
zadnjeg stakla ili druge velike
potrošače.
2. Napunite akumulator vozila tako što ćete neko vreme neprekidnovoziti, ili pomoću punjača.
Poruka ili šifra upozorenja će nestati
nakon što motor uzastopno
pokrenete dva puta, bez pada
napona.
Ukoliko se akumulator vozila ne može ponovo napuniti, otklon uzroka kvara
treba poveriti servisu.

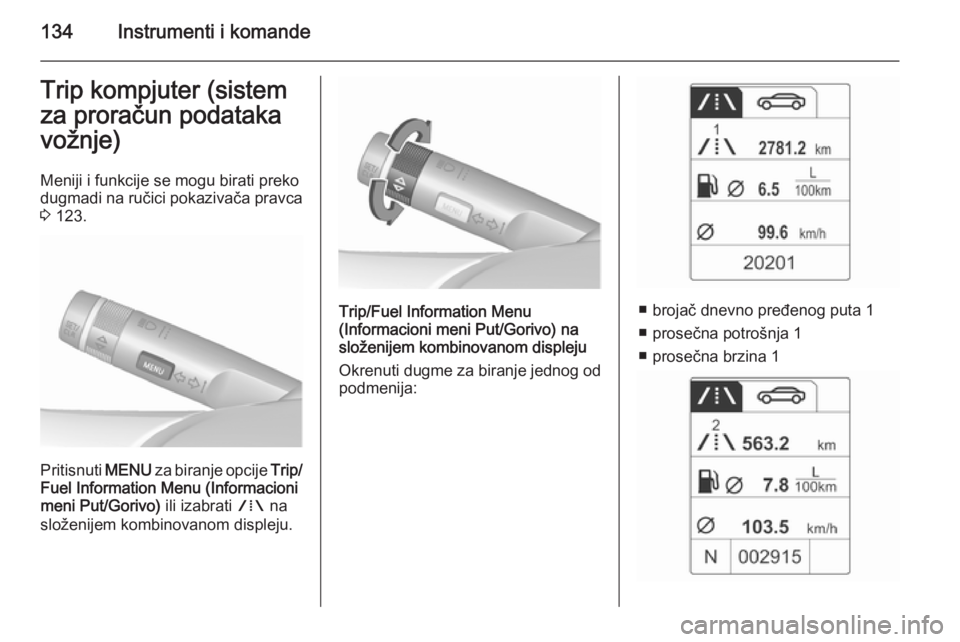

134Instrumenti i komandeTrip kompjuter (sistem
za proračun podataka
vožnje)
Meniji i funkcije se mogu birati preko
dugmadi na ručici pokazivača pravca 3 123.
Pritisnuti MENU za biranje opcije Trip/
Fuel Information Menu (Informacioni
meni Put/Gorivo) ili izabrati W na
složenijem kombinovanom displeju.
Trip/Fuel Information Menu
(Informacioni meni Put/Gorivo) na
složenijem kombinovanom displeju
Okrenuti dugme za biranje jednog od
podmenija:■ brojač dnevno pređenog puta 1
■ prosečna potrošnja 1
■ prosečna brzina 1
