Prostor za odlaganje87

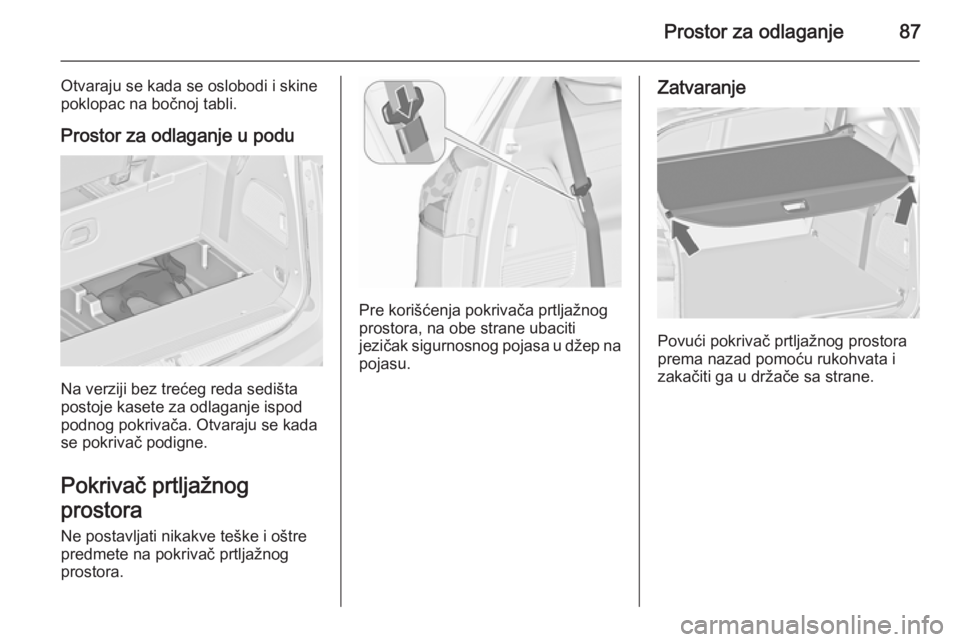

Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.
Prostor za odlaganje u podu
Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.
Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.

88Prostor za odlaganje

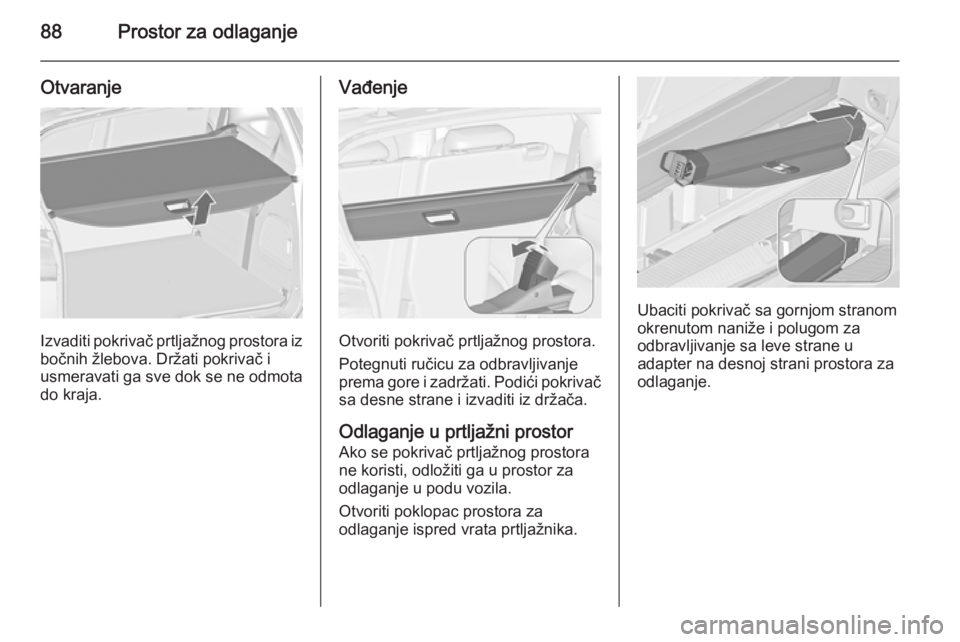

Otvaranje
Izvaditi pokrivač prtljažnog prostora izbočnih žlebova. Držati pokrivač i
usmeravati ga sve dok se ne odmota
do kraja.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač sa desne strane i izvaditi iz držača.
Odlaganje u prtljažni prostor Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.
Ubaciti pokrivač sa gornjom stranom
okrenutom naniže i polugom za
odbravljivanje sa leve strane u
adapter na desnoj strani prostora za odlaganje.

Prostor za odlaganje89

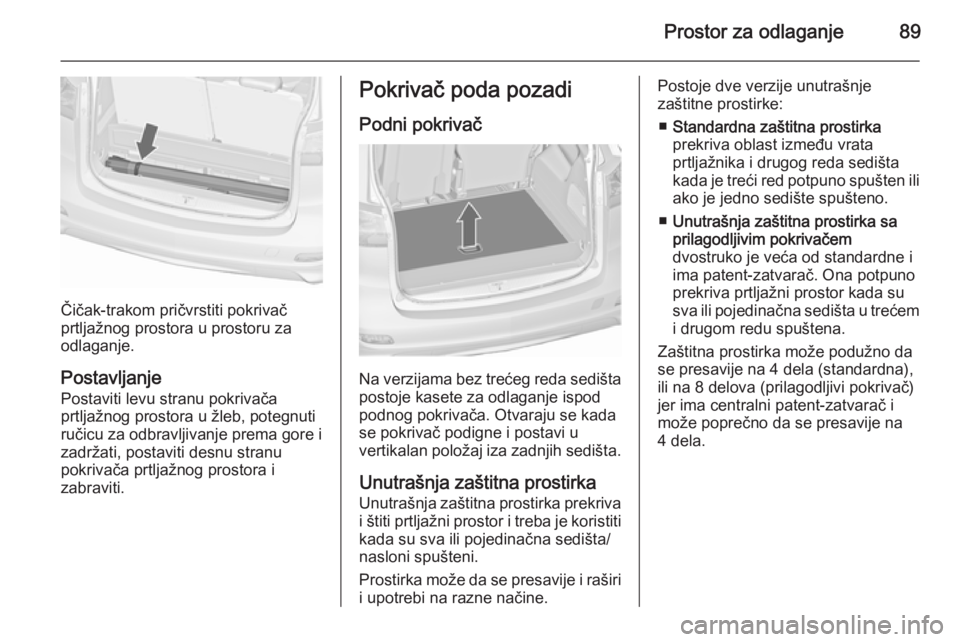

Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje Postaviti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, postaviti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka
Unutrašnja zaštitna prostirka prekriva i štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
■ Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta
kada je treći red potpuno spušten ili ako je jedno sedište spušteno.
■ Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne i
ima patent-zatvarač. Ona potpuno
prekriva prtljažni prostor kada su
sva ili pojedinačna sedišta u trećem
i drugom redu spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna), ili na 8 delova (prilagodljivi pokrivač)jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.

90Prostor za odlaganje

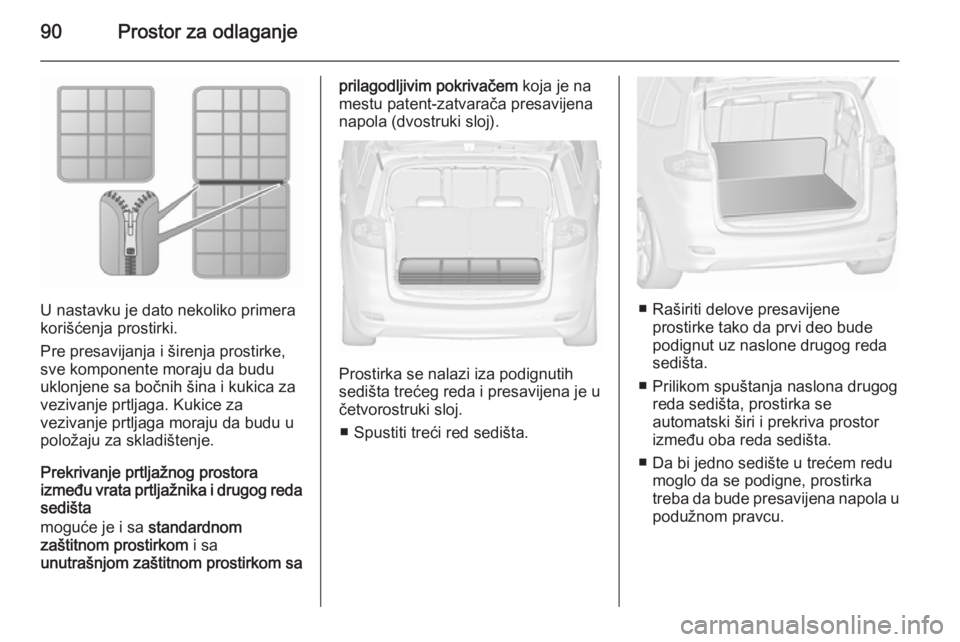

U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
■ Spustiti treći red sedišta.
■ Raširiti delove presavijene prostirke tako da prvi deo bude
podignut uz naslone drugog reda
sedišta.
■ Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
■ Da bi jedno sedište u trećem redu moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.

Prostor za odlaganje91

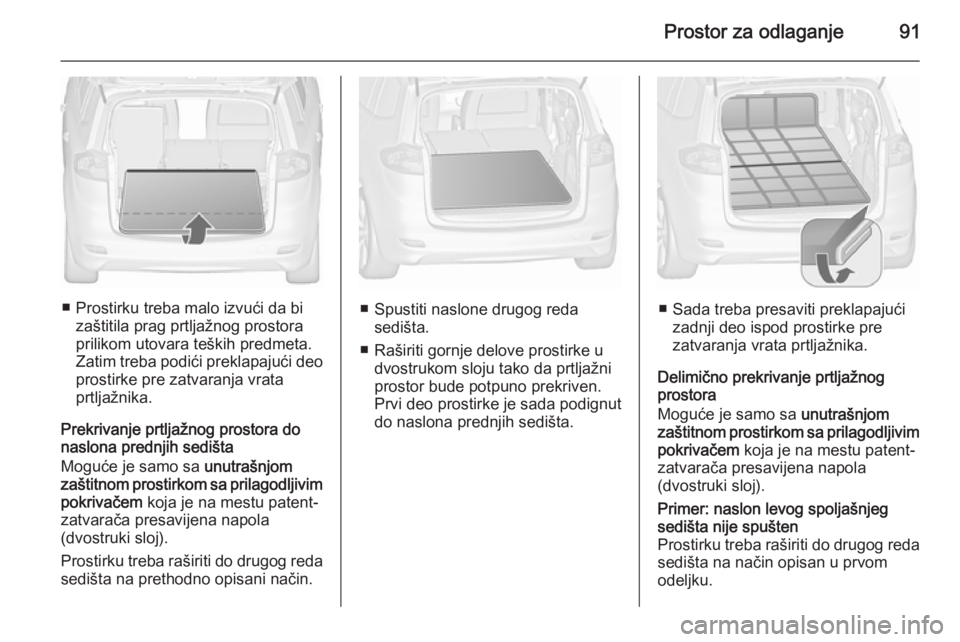

■ Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo
prostirke pre zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda
sedišta na prethodno opisani način.■ Spustiti naslone drugog reda sedišta.
■ Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažni
prostor bude potpuno prekriven.
Prvi deo prostirke je sada podignut
do naslona prednjih sedišta.■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer: naslon levog spoljašnjeg
sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.

92Prostor za odlaganje

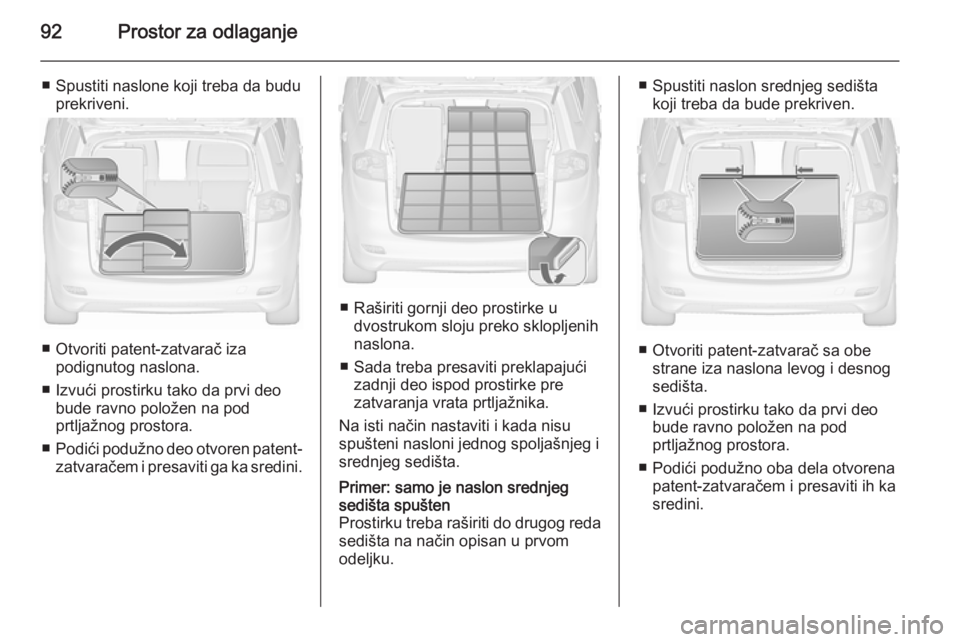

■ Spustiti naslone koji treba da buduprekriveni.
■ Otvoriti patent-zatvarač izapodignutog naslona.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno deo otvoren patent-
zatvaračem i presaviti ga ka sredini.
■ Raširiti gornji deo prostirke u dvostrukom sloju preko sklopljenih
naslona.
■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način nastaviti i kada nisu
spušteni nasloni jednog spoljašnjeg i srednjeg sedišta.
Primer: samo je naslon srednjeg
sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.■ Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
■ Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno oba dela otvorena patent-zatvaračem i presaviti ih ka
sredini.

Prostor za odlaganje93

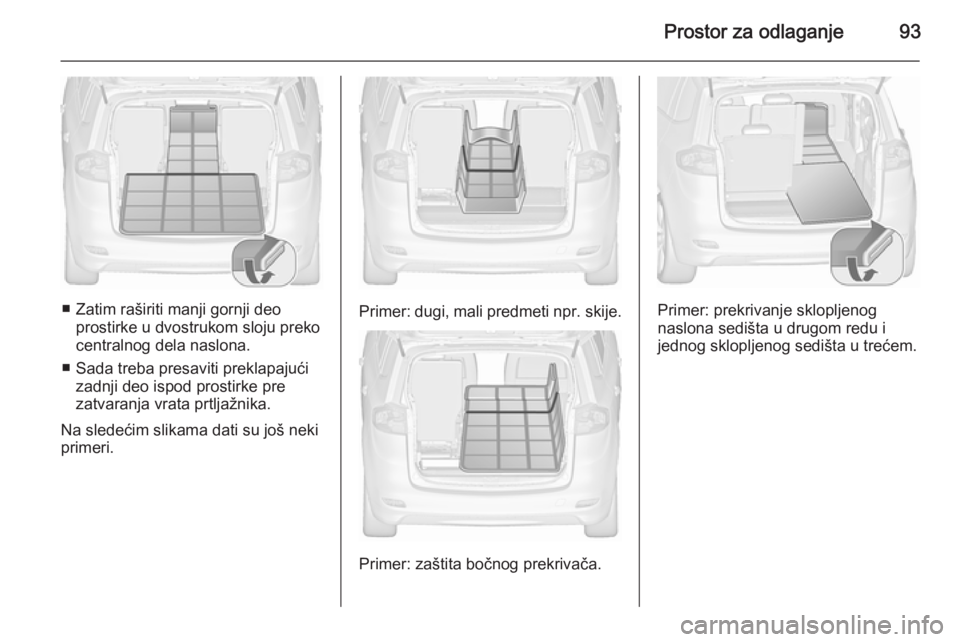

■ Zatim raširiti manji gornji deoprostirke u dvostrukom sloju preko
centralnog dela naslona.
■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na sledećim slikama dati su još neki
primeri.Primer: dugi, mali predmeti npr. skije.
Primer: zaštita bočnog prekrivača.
Primer: prekrivanje sklopljenog
naslona sedišta u drugom redu i
jednog sklopljenog sedišta u trećem.

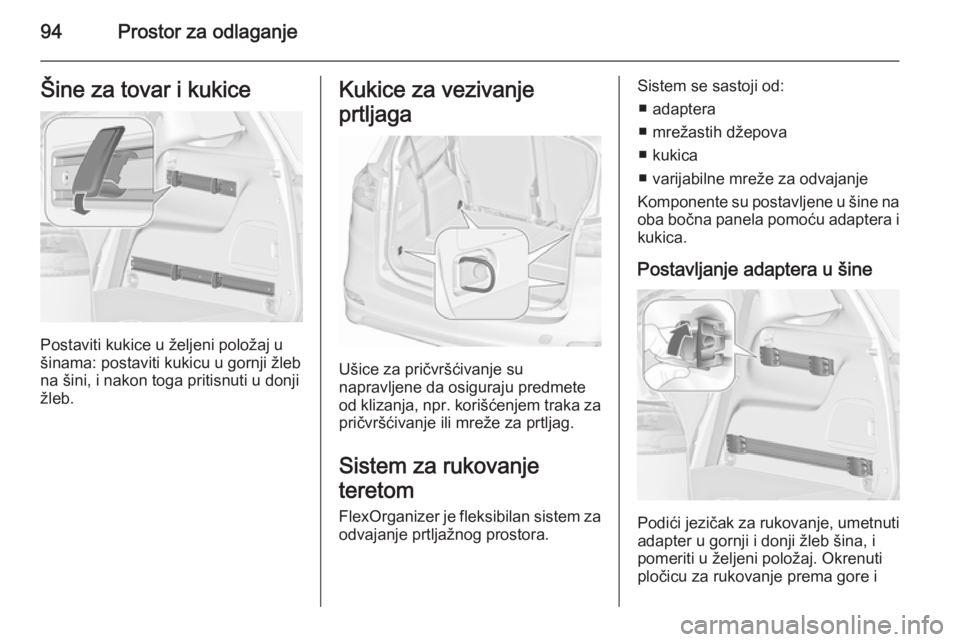

94Prostor za odlaganjeŠine za tovar i kukice
Postaviti kukice u željeni položaj u
šinama: postaviti kukicu u gornji žleb
na šini, i nakon toga pritisnuti u donji
žleb.
Kukice za vezivanje
prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje
teretom FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od:
■ adaptera
■ mrežastih džepova
■ kukica
■ varijabilne mreže za odvajanje
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
